Leistungsbereich

Beitragende netapp-alavoie
PDFs

Im Abschnitt „Leistung“ einer Asset-Seite oder eines Slideout-Panels können Sie ein Leistungsbeispiel für das Basis-Asset basierend auf einer beliebigen Anzahl anwendbarer Metriken im Kontext eines ausgewählten Zeitraums im Leistungsdiagramm und aller damit verbundenen Assets anzeigen. Die Daten in den Diagrammen werden automatisch aktualisiert, wenn Datensammler Abfragen durchführen und aktualisierte Daten erfasst werden.

Verwenden des Abschnitts „Leistung“

Nachfolgend sehen Sie ein Beispiel für den Abschnitt „Leistung“ auf einer Speicherressourcenseite:

Leistungsbereich

Sie können die Kennzahlen auswählen, die Sie im Leistungsdiagramm für den ausgewählten Zeitraum anzeigen möchten. Klicken Sie auf das Dropdown-Menü „Anzeigemetriken“ und wählen Sie aus den aufgelisteten Metriken aus.

Der Abschnitt Ressourcen zeigt den Namen des Basisvermögens und die Farbe, die das Basisvermögen im Leistungsdiagramm darstellt. Wenn der Abschnitt Top Correlated einen Vermögenswert, den Sie im Leistungsdiagramm anzeigen möchten, nicht enthält, können Sie das Feld Assets suchen im Abschnitt Zusätzliche Ressourcen verwenden, um den Vermögenswert zu suchen und ihn dem Leistungsdiagramm hinzuzufügen. Wenn Sie Ressourcen hinzufügen, werden diese im Abschnitt „Zusätzliche Ressourcen“ angezeigt.

Im Abschnitt „Ressourcen“ werden gegebenenfalls auch alle mit dem Basisvermögenswert verbundenen Vermögenswerte in den folgenden Kategorien angezeigt:

  • Am stärksten korreliert

    Zeigt die Vermögenswerte an, die eine hohe Korrelation (Prozentsatz) mit einer oder mehreren Leistungskennzahlen zum Basisvermögenswert aufweisen.

  • Top-Mitwirkende

    Zeigt die Vermögenswerte an, die (prozentual) zum Basisvermögen beitragen.

  • Workload-Konflikte

    Zeigt die Assets an, die sich auf andere gemeinsam genutzte Ressourcen wie Hosts, Netzwerke und Speicher auswirken oder von diesen beeinflusst werden. Diese werden manchmal als gierige und verschlechterte Ressourcen bezeichnet.

Warnungen im Abschnitt „Leistung“

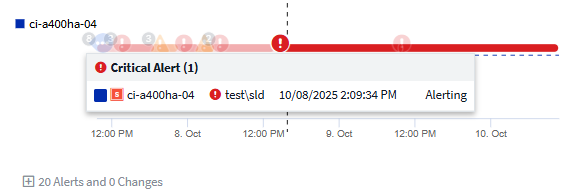

Warnungen werden auch im Abschnitt „Leistung“ einer Asset-Landingpage angezeigt und geben die Uhrzeit und Dauer der Warnung sowie die Monitorbedingung an, die sie ausgelöst hat. Bewegen Sie den Mauszeiger über einen Warnhinweis, um Details zu dem Warnhinweis anzuzeigen.

Warnungen im Leistungsbereich

Definitionen von Leistungsmetriken

Der Abschnitt „Leistung“ einer Asset-Seite zeigt mehrere Metriken basierend auf dem für das Asset ausgewählten Zeitraum an. Jede Metrik wird in einem eigenen Leistungsdiagramm angezeigt. Sie können den Diagrammen Metriken und zugehörige Assets hinzufügen oder daraus entfernen, je nachdem, welche Daten Sie sehen möchten. Die Metriken, die Sie auswählen können, variieren je nach Asset-Typ.

Metrisch

Beschreibung

BB-Guthaben Null Rx, Tx

Gibt an, wie oft der Puffer-zu-Puffer-Guthabenzähler während des Abtastzeitraums auf Null gewechselt ist. Diese Metrik gibt an, wie oft der angeschlossene Port die Übertragung stoppen musste, weil dieser Port keine Credits mehr bereitstellen konnte.

BB Kredit Null Dauer Tx

Zeit in Millisekunden, während der das Sende-BB-Guthaben während des Abtastintervalls Null war.

Cache-Trefferquote (Gesamt, Lesen, Schreiben) %

Prozentsatz der Anfragen, die zu Cache-Treffern führen. Je höher die Anzahl der Treffer im Verhältnis zu den Zugriffen auf das Volume ist, desto besser ist die Leistung. Diese Spalte ist für Speicher-Arrays leer, die keine Cache-Trefferinformationen erfassen.

Cache-Auslastung (Gesamt) %

Gesamtprozentsatz der Cache-Anfragen, die zu Cache-Treffern führen

Rückwürfe der Klasse 3

Anzahl der beim Fibre Channel Class 3-Datentransport verworfenen Daten.

CPU-Auslastung (Gesamt) %

Menge der aktiv genutzten CPU-Ressourcen als Prozentsatz der insgesamt verfügbaren Ressourcen (über alle virtuellen CPUs).

CRC-Fehler

Anzahl der Frames mit ungültigen zyklischen Redundanzprüfungen (CRCs), die vom Port während des Abtastzeitraums erkannt wurden

Bildrate

Übertragungsbildrate in Bildern pro Sekunde (FPS)

Durchschnittliche Framegröße (Rx, Tx)

Verhältnis von Datenverkehr zu Framegröße. Mit dieser Kennzahl können Sie feststellen, ob sich im Gewebe Überkopfrahmen befinden.

Rahmengröße zu lang

Anzahl der zu langen Fibre-Channel-Datenübertragungsrahmen.

Rahmengröße zu klein

Anzahl der zu kurzen Fibre Channel-Datenübertragungsframes.

I/O-Dichte (Gesamt, Lesen, Schreiben)

Anzahl der IOPS geteilt durch die genutzte Kapazität (wie aus der letzten Bestandsabfrage der Datenquelle ermittelt) für das Volume, das interne Volume oder das Speicherelement. Gemessen in der Anzahl der E/A-Vorgänge pro Sekunde pro TB.

IOPS (Gesamt, Lesen, Schreiben)

Anzahl der Lese-/Schreib-E/A-Dienstanforderungen, die pro Zeiteinheit den E/A-Kanal oder einen Teil dieses Kanals durchlaufen (gemessen in E/A pro Sekunde)

IP-Durchsatz (Gesamt, Lesen, Schreiben)

Gesamt: Aggregierte Rate, mit der IP-Daten in Megabyte pro Sekunde gesendet und empfangen wurden.

Lesen: IP-Durchsatz (Empfangen):

Durchschnittliche Rate, mit der IP-Daten in Megabyte pro Sekunde empfangen wurden.

Schreiben: IP-Durchsatz (Übertragen):

Durchschnittliche Rate, mit der IP-Daten in Megabyte pro Sekunde übertragen wurden.

Latenz (Gesamt, Lesen, Schreiben)

Latenz (R&W): Rate, mit der Daten in einer festgelegten Zeitspanne von den virtuellen Maschinen gelesen oder auf diese geschrieben werden. Der Wert wird in Megabyte pro Sekunde gemessen.

Latenz:

Durchschnittliche Antwortzeit der virtuellen Maschinen in einem Datenspeicher.

Höchste Latenz:

Die höchste Antwortzeit der virtuellen Maschinen in einem Datenspeicher.

Verbindungsfehler

Anzahl der vom Port während des Stichprobenzeitraums erkannten Verbindungsfehler.

Link-Reset Rx, Tx

Anzahl der Zurücksetzungen der Empfangs- oder Sendeverbindung während des Abtastzeitraums. Diese Metrik stellt die Anzahl der Link-Resets dar, die vom angeschlossenen Port an diesen Port ausgegeben wurden.

Speicherauslastung (Gesamt) %

Schwellenwert für den vom Host verwendeten Speicher.

Teilweise R/W (Gesamt) %

Gesamtzahl der Male, die ein Lese-/Schreibvorgang eine Streifengrenze auf einem beliebigen Festplattenmodul in einem RAID 5-, RAID 1/0- oder RAID 0-LUN überschreitet. Im Allgemeinen sind Streifenüberschreitungen nicht vorteilhaft, da jede einen zusätzlichen E/A-Vorgang erfordert. Ein niedriger Prozentsatz weist auf eine effiziente Stripe-Elementgröße hin und ist ein Hinweis auf eine falsche Ausrichtung eines Volumes (oder einer NetApp LUN). Bei CLARiiON ist dieser Wert die Anzahl der Stripe-Übergänge geteilt durch die Gesamtzahl der IOPS.

Portfehler

Bericht über Portfehler über den Abtastzeitraum/angegebenen Zeitraum.

Signalverlustzähler

Anzahl der Signalverlustfehler. Wenn ein Signalverlustfehler auftritt, besteht keine elektrische Verbindung und es liegt ein physikalisches Problem vor.

Swapsatz (Gesamtsatz, Eingangssatz, Ausgangssatz)

Rate, mit der während des Stichprobenzeitraums Speicher von der Festplatte in den aktiven Speicher ein- und ausgelagert wird oder beides. Dieser Zähler gilt für virtuelle Maschinen.

Anzahl der Synchronisierungsverluste

Anzahl der Synchronisierungsverlustfehler. Wenn ein Synchronisierungsverlustfehler auftritt, kann die Hardware den Datenverkehr nicht verstehen oder sich darauf fixieren. Möglicherweise verwenden nicht alle Geräte dieselbe Datenrate oder die optische oder physische Verbindung ist von schlechter Qualität. Der Port muss nach jedem solchen Fehler neu synchronisiert werden, was sich auf die Systemleistung auswirkt. Gemessen in KB/Sek.

Durchsatz (Gesamt, Lesen, Schreiben)

Rate, mit der Daten als Antwort auf E/A-Dienstanforderungen in einer festgelegten Zeitspanne gesendet, empfangen oder beides werden (gemessen in MB pro Sekunde).

Timeout-Verwerfungsrahmen - Tx

Anzahl der durch Timeout verworfenen Sendeframes.

Verkehrsrate (Gesamt, Lesen, Schreiben)

Während des Stichprobenzeitraums gesendeter, empfangener oder beides empfangener Datenverkehr in Mebibyte pro Sekunde.

Verkehrsauslastung (Gesamt, Lesen, Schreiben)

Verhältnis des empfangenen/gesendeten/gesamten Datenverkehrs zur Empfangs-/Sende-/Gesamtkapazität während des Stichprobenzeitraums.

Auslastung (Gesamt, Lesen, Schreiben) %

Prozentsatz der verfügbaren Bandbreite, die für Übertragung (Tx) und Empfang (Rx) verwendet wird.

Ausstehendes Schreiben (Gesamt)

Anzahl der ausstehenden Schreib-E/A-Dienstanforderungen.

Verwenden des Abschnitts „Leistung“

Im Abschnitt „Leistung“ können Sie Leistungsdiagramme für einen Vermögenswert basierend auf einer beliebigen Anzahl anwendbarer Kennzahlen während eines ausgewählten Zeitraums anzeigen und zugehörige Vermögenswerte hinzufügen, um die Leistung von Vermögenswerten und zugehörigen Vermögenswerten über verschiedene Zeiträume hinweg zu vergleichen und gegenüberzustellen.

Schritte

  1. Suchen Sie eine Asset-Seite, indem Sie einen der folgenden Schritte ausführen:

    • Suchen Sie nach einem bestimmten Asset und wählen Sie es aus.

    • Wählen Sie ein Asset aus einem Dashboard-Widget aus.

    • Führen Sie eine Abfrage nach einer Reihe von Assets durch und wählen Sie eines aus der Ergebnisliste aus.

      Die Asset-Seite wird angezeigt. Standardmäßig zeigt das Leistungsdiagramm zwei Kennzahlen für den für die Asset-Seite ausgewählten Zeitraum an. Beispielsweise zeigt das Leistungsdiagramm für einen Speicher standardmäßig die Latenz und die gesamten IOPS an. Im Abschnitt „Ressourcen“ werden der Ressourcenname und ein Abschnitt „Zusätzliche Ressourcen“ angezeigt, in dem Sie nach Assets suchen können. Je nach Asset werden Ihnen möglicherweise auch Assets in den Abschnitten „Top korreliert“, „Top-Beitragender“, „Gierig“ und „Herabgestuft“ angezeigt. Wenn für diese Abschnitte keine relevanten Assets vorhanden sind, werden sie nicht angezeigt.

  2. Sie können ein Leistungsdiagramm für eine Metrik hinzufügen, indem Sie auf das Zahnradsymbol Einstellungen klicken und die Metriken auswählen, die angezeigt werden sollen.

    Für jede ausgewählte Metrik wird ein separates Diagramm angezeigt. Das Diagramm zeigt die Daten für den ausgewählten Zeitraum. Sie können den Zeitraum ändern, indem Sie oben rechts auf der Asset-Seite auf einen anderen Zeitraum klicken oder in ein beliebiges Diagramm hineinzoomen.

    Klicken Sie auf Einstellungen, um die Auswahl eines Diagramms aufzuheben. Das Leistungsdiagramm für die Metrik wird aus dem Abschnitt „Leistung“ entfernt.

  3. Sie können den Cursor über dem Diagramm positionieren und die für dieses Diagramm angezeigten Metrikdaten ändern, indem Sie je nach Asset auf eine der folgenden Optionen klicken:

    • Lesen, Schreiben oder Gesamt

    • Tx, Rx oder Gesamt

      Der Standardwert ist „Gesamt“.

    Sie können Ihren Cursor über die Datenpunkte im Diagramm ziehen, um zu sehen, wie sich der Wert der Metrik im ausgewählten Zeitraum ändert.

  4. Im Abschnitt „Ressourcen“ können Sie den Leistungsdiagrammen alle zugehörigen Assets hinzufügen:

    • Sie können in den Abschnitten Top Correlated, Top Contributors, Greedy und Degraded ein zugehöriges Asset auswählen, um dem Leistungsdiagramm für jede ausgewählte Metrik Daten aus diesem Asset hinzuzufügen.

      Nachdem Sie das Asset ausgewählt haben, wird neben dem Asset ein Farbblock angezeigt, der die Farbe seiner Datenpunkte im Diagramm angibt.

  5. Klicken Sie auf Ressourcen ausblenden, um den Bereich mit zusätzlichen Ressourcen auszublenden. Klicken Sie auf Ressourcen, um den Bereich anzuzeigen.

    • Sie können bei jedem angezeigten Asset auf den Asset-Namen klicken, um dessen Asset-Seite anzuzeigen, oder Sie können auf den Prozentsatz klicken, mit dem das Asset mit dem Basis-Asset korreliert oder zu diesem beiträgt, um weitere Informationen zur Beziehung des Assets zum Basis-Asset anzuzeigen.

      Wenn Sie beispielsweise auf den verknüpften Prozentsatz neben einem am stärksten korrelierten Vermögenswert klicken, wird eine Informationsmeldung angezeigt, in der die Art der Korrelation dieses Vermögenswerts mit dem Basisvermögenswert verglichen wird.

    • Wenn der Abschnitt „Topkorreliert“ keinen Vermögenswert enthält, den Sie zu Vergleichszwecken in einem Leistungsdiagramm anzeigen möchten, können Sie das Feld „Vermögenswerte suchen“ im Abschnitt „Zusätzliche Ressourcen“ verwenden, um andere Vermögenswerte zu finden.

Nachdem Sie ein Asset ausgewählt haben, wird es im Abschnitt „Zusätzliche Ressourcen“ angezeigt. Wenn Sie keine Informationen mehr zu dem Asset anzeigen möchten, klicken Sie zum Löschen auf das Papierkorbsymbol.
