In diesem Abschnitt werden die optionalen Funktionen von FlexPod Express beschrieben.

Hinweis SAN Boot ist optional, wird aber dringend empfohlen, da es die Verschiebung von Serverprofilen bei Hardware-Upgrades oder Austausch ermöglicht.

ISCSI-Boot-Option

Die Mindestanforderungen für die iSCSI-Bootoption umfassen:

  • Eine iSCSI-Lizenz/-Funktion ist auf dem NetApp Storage Controller aktiviert

  • Einen 2-Port 10 GB/s Ethernet Adapter auf jedem Node im NetApp Storage Controller HA-Paar

  • Ein Adapter im Cisco UCS Server, der iSCSI Boot unterstützen kann

Cisco UCS X-Series Direkt und direkt angeschlossene AFF/ ASA/ FAS Option

NetApp Storage-Controller können direkt an die Cisco UCS Fabric Interconnects ohne einen vorgelagerten SAN-Switch angeschlossen werden. FlexPod Express unterstützt sowohl FC- als auch iSCSI-Boot mit der UCS X-Series Direct.

Die Lizenz- und Hardwareanforderungen lauten wie folgt:

  • Auf dem NetApp Storage Controller ist eine Protokolllizenz erforderlich.

  • Auf dem Server ist ein Cisco UCS Adapter (Initiator) erforderlich. Eine Liste der unterstützten Cisco UCS-Adapter finden Sie im NetApp "IMT".

  • Auf dem NetApp Storage Controller ist ein Target-Adapter erforderlich.

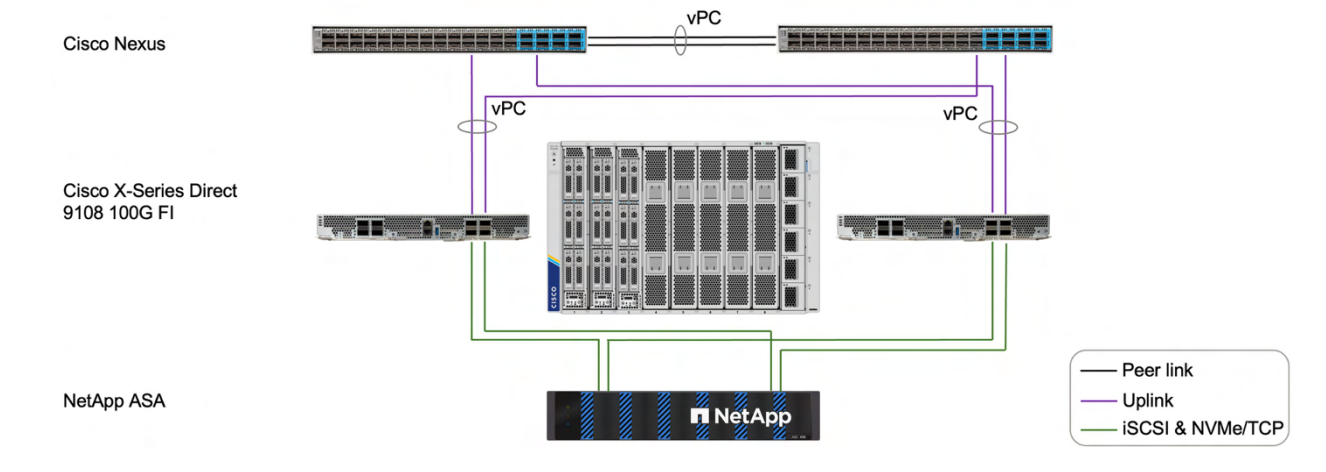

Die folgende Abbildung zeigt eine UCS X-Series Direct und direkt angeschlossene ASA Topologie für IP-basiertes SAN.

UCS X-Series Direct und direkt angeschlossene ASA Topologie für IP-basiertes SAN

Hinweise:

  • Cisco UCS ist im Ethernet Switching-Modus konfiguriert.

  • ISCSI-Ports vom Ziel bis zu Fabric Interconnects werden als Ethernet Storage-Ports für iSCSI-Daten konfiguriert.

Die folgende Abbildung zeigt eine UCS X-Series Direct und direkt angeschlossene ASA Topologie für IP-basierte und FC-basierte SAN.

UCS X-Series Direct und direkt angeschlossene ASA Topologie für IP-basierte und FC-basierte SAN

Hinweise:

  • Cisco UCS ist im FC-Switching-Modus konfiguriert.

  • FC-Ports vom Ziel bis zu Fabric Interconnects werden als FC-Storage-Ports konfiguriert.

Weitere Informationen zu dieser Konfiguration sind unter "FlexPod SAN-Lösung mit Cisco UCS X-Series Direct und NetApp ASA" zu finden.

Hinweis Die obigen Beispiele verwenden den NetApp ASA Speichercontroller, aber die gleiche Konfiguration wird auch mit den NetApp AFF und FAS Speichercontrollern unterstützt.
