Rack und Kabel Lustre Hardware

Änderungen vorschlagen
PDFs

Die Lustre-Server und NetApp EF80 Arrays werden in Racks montiert, anschließend werden die Backend-NVMe-oF- und Frontend-LNet-Fabrics für jeden Baustein verkabelt.

Bevor Sie beginnen

Die HCA-Anzahl, die PCIe-Steckplatzanforderungen, die Pfadanforderungen und die MTU-Richtlinien in "Hardwarekomponenten" sollten geprüft werden.

Schritte

  1. Alle Lustre-Server und E-Series-Speicherarrays werden gemäß der Baustein-Topologie installiert und verkabelt.

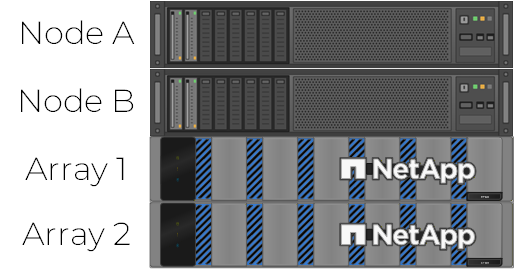

    Beschrifteter Lustre Baustein, bestückt mit zwei OSS/MDS Servern und zwei EF80 Arrays

  2. Für jedes EF80 Array wird Controller A Port 4a mit Controller B Port 4a und Controller A Port 4b mit Controller B Port 4b verbunden. Diese dedizierten Verbindungen ermöglichen die Inter-Controller-Spiegelung und werden nicht für den Host-Datenverkehr verwendet. Siehe "Die Inter-Controller-Spiegelungsverbindungen EF50 und EF80 verkabeln".

  3. Das Backend NVMe-oF Netzwerk zwischen Servern und Arrays wird gemäß der EF80 sechs-HCA-Topologie verkabelt.

    EF80 sechs-HCA Backend-Verkabelung (RoCE oder InfiniBand)

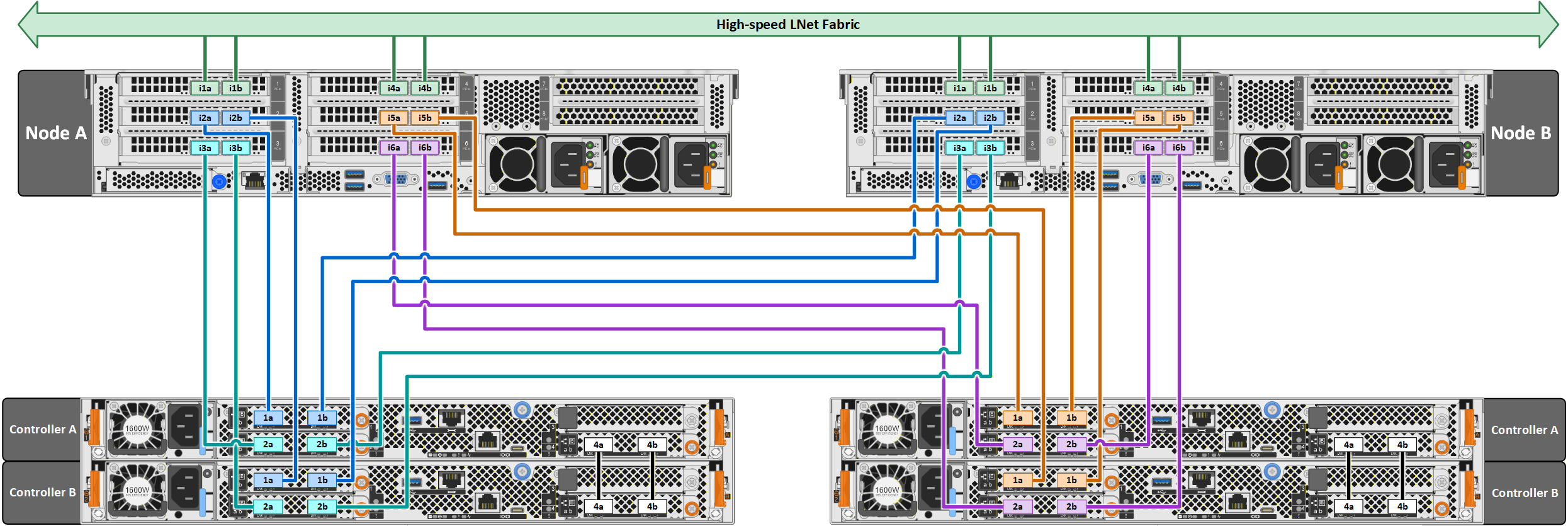

    EF80 sechs-HCA Backend-NVMe-oF-Verkabelung zwischen zwei OSS/MDS-Serverknoten und zwei EF80 Arrays

  4. Die vier Frontend-LNet-Schnittstellen (die i1 und i4 HCAs) auf jedem Lustre Server sowie die Lustre Clients werden mit dem dedizierten InfiniBand oder RoCE Switch Fabric verbunden.

  5. Bei Verwendung von RoCE wird das Fabric für verlustfreien Betrieb mit priorisierter Flusssteuerung (PFC) konfiguriert. Die Ansible Playbooks konfigurieren verlustfreies RoCE auf allen Schnittstellen im Baustein.

Nachdem Sie fertig sind

"Vorbereitung der Server, Arrays und des Ansible-Kontrollknotens".
