Lustre mit NetApp E-Series Storage kombiniert das Open-Source-Paralleldateisystem Lustre mit NetApp E-Series Blockspeicher und bietet eine skalierbare, leistungsstarke Grundlage für datenintensive Workloads. Jeder Baustein kombiniert zwei für Hochverfügbarkeit (HA) konfigurierte OSS/MDS-Serverknoten mit zwei E-Series All-Flash-Arrays. Die Backend-NVMe-oF-Konnektivität überträgt die Block-I/O an die Arrays, und ein separates LNet-Fabric verbindet Clients und OSS/MDS-Serverknoten für den parallelen Zugriff auf das Dateisystem.

Ein Baustein beherbergt den Management-Server (MGS) sowie die initialen Metadatenziele (MDTs) und Objektspeicherziele (OSTs). Zusätzliche Bausteine registrieren sich beim Basis-MGS, um die Metadatenkapazität, die Datenkapazität und den Gesamtdurchsatz mit steigenden Arbeitslastanforderungen zu skalieren.

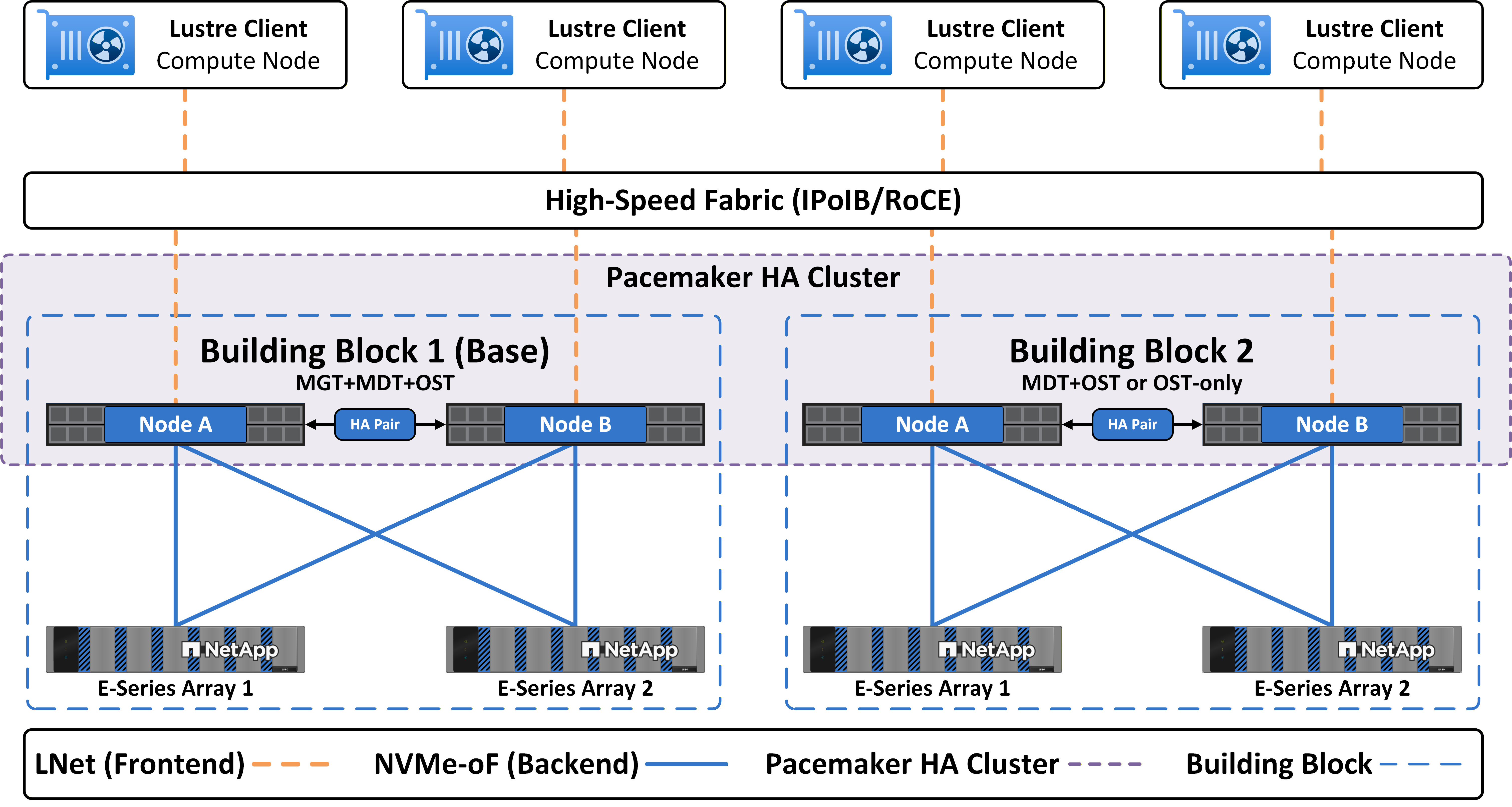

Die folgende Abbildung zeigt ein Beispiel für eine Bereitstellung mit mehreren Bausteinen und Lustre Clients, die über LNet verbunden sind.
