6. Datenmobilität mit NetApp XCP

Beitragende nkarthik
Änderungen vorschlagen
PDFs

Karthikeyan Nagalingam, NetApp

NetApp XCP stellt den kontrollierten Übertragungspfad zwischen der vorbereiteten Datenebene von ONTAP NAS und der aktiven Trainingsebene bereit. Airflow führt die Vorabprüfung durch und initiiert den Kopiervorgang über den XCP Host; xcp_copy_destination für jeden Durchlauf wird ONTAP S3 oder LustreFS ausgewählt. Dasselbe ausgewählte Ziel wird vom Modelltraining, der Feinabstimmung und der Inferenz verwendet, um Daten und Artefakte auf einer konsistenten Ebene zu halten.

[[6-1-why-netapp-xcp]]
== 6.1 Warum NetApp XCP

XCP ist eine parallele, Multithreading-fähige Kopier-Engine, die die von dieser Architektur verwendeten NFS-Quellen sowie ONTAP S3- und LustreFS-Ziele unterstützt. Die Option -newid <run_stamp> ordnet jede Übertragung der Pipeline-Ausführung zu und unterstützt so die Nachverfolgbarkeit über vorbereitete Daten, Trainingseingaben und Speicherorte von Modellartefakten hinweg.

[[6-2-xcp-preflight-validation-flow]]

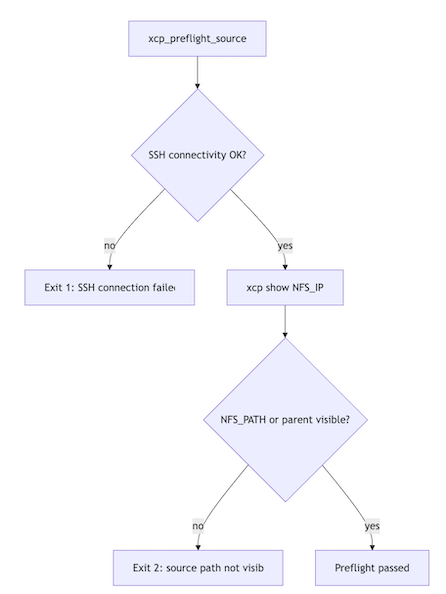

== 6.2 XCP Preflight Validierungsablauf

Die Vorabprüfung wird vor einem XCP Kopiervorgang ausgeführt. Dabei wird überprüft, ob Airflow den XCP Host über SSH erreichen kann und ob der konfigurierte ONTAP NAS NFS Quellpfad für XCP sichtbar ist. Die expliziten Abbruchbedingungen stoppen die Pipeline, bevor ein Kopiervorgang beginnt, wenn die Konnektivität oder die Sichtbarkeit der Quelle nicht korrekt ist.

XCP Preflight Validierungsablauf

[[6-3-xcp-copy-to-s3-command-template]]
== 6.3 XCP Kopieren nach S3 - Befehlsvorlage

Dieser Pfad ist zu verwenden, wenn xcp_copy_destination=s3. XCP liest die vorbereiteten, mit einem Laufstempel versehenen Daten aus dem ONTAP NAS NFS Export und schreibt sie in den konfigurierten ONTAP S3 Bucket und das zugehörige Präfix. Das benannte XCP S3 Profil stellt die Zielanmeldeinformationen auf dem XCP Host bereit; die Modellphasen erkennen dann sowohl Daten als auch Artefakte über xcp_s3_training_prefix.

xcp copy -newid <run_stamp> \
  -s3.profile <xcp_s3_profile> \
  -s3.endpoint <xcp_s3_endpoint> \
  <xcp_nfs_source_ip>:<xcp_nfs_source_path> \
  s3://<xcp_s3_bucket>/<xcp_s3_dest_prefix>

Beispiel: Der vorbereitete ONTAP NAS Datensatz wird in den ONTAP S3 Trainings-Bucket kopiert.

/usr/src/xcp/linux/xcp copy -newid 20260901_120000 \
    -s3.profile ontaps3 \
    -s3.endpoint http://10.63.150.161 \
    10.63.150.159:/prepnasbucket/example_ai_pipeline \
    s3://trainingbucket/example_ai_pipeline

Dieses Beispiel verwendet 20260901_120000 als die XCP Jobidentität. Die Trainingsaufgabe findet die kopierten Dateien unter dem konfigurierten xcp_s3_training_prefix, z. B. example_ai_pipeline/formatted/20260901_120000/data/.

[[6-4-xcp-copy-to-lustrefs-command-template]]
== 6.4 XCP Copy to LustreFS - Befehlsvorlage

Dieser Pfad wird verwendet, wenn xcp_copy_destination=lustrefs. XCP kopiert vorbereitete Daten von der eingebundenen ONTAP NAS Quelle zum eingebundenen LustreFS Ziel. Beide Einbindungen müssen auf dem XCP Host verfügbar sein, und LustreFS muss auch auf dem Airflow Worker eingebunden sein, der Modelltraining, Feinabstimmung und Inferenz durchführt.

findmnt -T <xcp_lustrefs_source_path> -o FSTYPE,TARGET -n | grep -E '^nfs[0-9]* '  # source mount type
findmnt -T <xcp_lustrefs_dest_path> -o FSTYPE,TARGET -n | grep -E '^lustre '   # destination mount type
xcp copy -newid <run_stamp> \
  file://<xcp_lustrefs_source_path> \
  file://<xcp_lustrefs_dest_path>

Beispiel: Kopieren des vorbereiteten ONTAP NAS-Datensatzes auf das LustreFS-Trainingsmount

findmnt -T /prepnasbucket/example_ai_pipeline -o FSTYPE,TARGET -n | grep -E '^nfs[0-9]* '
findmnt -T /mnt/lustre/client -o FSTYPE,TARGET -n | grep -E '^lustre '

/usr/src/xcp/linux/xcp copy -newid 20260901_120000 \
    file:///prepnasbucket/example_ai_pipeline \
    file:///mnt/lustre/client

Die beiden findmnt`Befehle überprüfen, ob der Quellpfad über NFS und der Zielpfad über LustreFS auf dem XCP-Host eingebunden sind, bevor der Kopiervorgang beginnt. Mit `xcp_lustrefs_training_subpath=example_ai_pipeline liest training die mit einem Laufstempel versehenen Daten unter /mnt/lustre/client/example_ai_pipeline/formatted/20260901_120000/data/.

[[6-5-xcp-destination-decision-flow]]

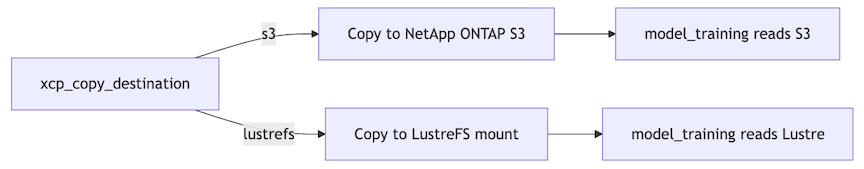

== 6.5 XCP Zielentscheidungsablauf

Dieses Entscheidungsdiagramm zeigt, wie ein Laufzeitparameter das Kopierziel und den Lesepfad für das Training bestimmt. Für das ONTAP S3 Objektziel wird s3 ausgewählt und für das parallele Dateisystemziel lustrefs. Nachgelagerte Stufen verwenden automatisch die passende Quelle, sodass bei Änderungen der Speicherplatzierung keine Anpassungen am Modellcode erforderlich sind.

Entscheidungsablauf für das XCP Ziel

[[6-6-xcp-failure-handling-and-guardrails]]
== 6.6 XCP Fehlerbehandlung und Schutzmaßnahmen

Diese Schutzmechanismen machen Konfigurations- und Infrastrukturfehler zum frühestmöglichen praktikablen Zeitpunkt erkennbar. Fehler bei der Vorabprüfung verhindern eine ungültige Übertragung, Dateisystemtypprüfungen validieren die ONTAP NAS und LustreFS Mounts, und die Validierung der S3-Anmeldedaten gilt nur, wenn ONTAP S3 als ausgewähltes XCP Ziel verwendet wird.

Zustand Guard-Verhalten

Nicht unterstützter xcp_copy_destination Wert

Die Pipeline lehnt den Wert ab, bevor Daten verschoben werden.

LustreFS Mount nicht vorhanden

Die Validierung des Dateisystemtyps ist fehlgeschlagen; der Kopiervorgang wurde vor der Datenverschiebung angehalten.

SSH nicht erreichbar

Preflight wird mit Code 1 beendet, bevor ein Kopiervorgang erfolgt.

NFS Pfad nicht sichtbar

Preflight wird mit Code 2 beendet, bevor ein Kopiervorgang erfolgt.

Fehlende XCP S3 Anmeldeinformationen (nur S3 Modus)

model_training/artifact sync löst explizite Fehler aus ValueError
