5. Lösungsdesign und Details zur Storage Architektur

Beitragende nkarthik
Änderungen vorschlagen
PDFs

Karthikeyan Nagalingam, NetApp

[[5-1-design-principles]]
== 5.1 Gestaltungsprinzipien

Konfiguration statt Codeänderungen; explizite Phasengrenzen mit typisierten Verträgen; konsistentes Artefakt-Routing; Validierung mit frühzeitigem Abbruch bei umsetzbaren Fehlern; Neutralität der Storage-Ebene.

[[5-2-stage-design-summary]]
== 5.2 Zusammenfassung des Stufendesigns

Stufe Designübersicht

Erfassung

ingestion_tool`wählt `s3_direct, none, airbyte oder nifi aus; gibt normalisierte Metadaten zurück

Datenaufbereitung

Erkennt/akzeptiert rohe tabellarische StorageGRID-Schlüssel, normalisiert Airbyte/einfache CSV-Dateien, erzeugt deterministische Trainings-/Validierungs-/Inferenz-Aufteilungen und schreibt ein mit einem Ausführungsstempel versehenes Präfix und Manifest der vorbereiteten Daten in den ONTAP NAS Bucket

Datenmobilität (XCP)

Kopiert vorbereitete Daten aus dem ONTAP NAS NFS-Export; xcp_copy_destination steuert den XCP Ziel- und Trainingslesepfad

Modelltraining

Training lokal oder vom XCP Ziel (S3/LustreFS); Erkennung in mehreren Formaten (CSV/Parquet/JSON)

Feinabstimmung

Materialisiert das Basismodell aus dem XCP-Ziel; partial_fit mit erweitertem Klassensatz; veröffentlicht das optimierte Modell erneut

Schlussfolgerung

Materialisiert angepasste Artefakte aus demselben XCP Ziel; konfigurierbarer Split-/Textbereich

Checkpoint/Fortsetzen

write_stage_checkpoint speichert den Abschlussdatensatz; _small_resume_guard validiert/verwendet ihn bei nachfolgenden Ausführungen

Archivierung

model_training archiviert sofort die trainierten Kernmodelle; inferencing wartet auf Vorhersagen und archiviert den vollständigen Ergebnissatz; optionale Einbindung von XCP-Eingaben und Bereinigung des Rohordners

[[5-3-configuration-driven-philosophy]]
== 5.3 Konfigurationsgesteuerte Philosophie

Alle nicht geheimen Speicher-, Engine- und Verhaltensauswahlen sind `dag_run.conf`Parameter, der Wechsel zwischen S3 und LustreFS oder Python und Spark erfordert keine Codeänderung, während der von Airflow verwaltete Secrets-Speicher die erforderlichen Anmeldeinformationen auflöst.

[[5-4-storage-architecture-detail]]
== 5.4 Details zur Storage Architektur

Die Speicherarchitektur unterteilt den KI-Lebenszyklus in speziell entwickelte Ebenen: StorageGRID speichert Rohdaten und Archivobjekte, der ONTAP NAS Bucket enthält aufbereitete und mit einem Ausführungsstempel versehene Datensätze, und ONTAP S3 oder LustreFS stellt die ausgewählte aktive Trainingsebene bereit. Diese Trennung ermöglicht die unabhängige Verwaltung von Quelldaten, aufbereiteten Daten, Modellartefakten und archivierten Nachweisen, während die Herkunft durch die gemeinsame run_stamp erhalten bleibt.

[[5-4-1-storage-layout-diagrams]]
=== 5.4.1 Storage Layout-Diagramme

Stufe Logischer Speicherpfad Inhalte / Gespeicherte Artefakte

StorageGRID Raw-Tier

s3://raw_bucket/raw_prefix/

Tabellarische CSV-Teile (tabular_part_*.csv), Texteingaben (text_base.json, text_finetune.json, text_infer.json)

ONTAP NAS vorbere

s3://prepared_bucket/prepared_prefix/run_stamp/

Formatierte Aufteilungen (data/tabular_*.csv), Textdateien, data_prep_manifest.json, Lakehouse Tabellen (tables/ Delta/Iceberg)

Aktive Trainingsstufe (XCP Dest)

<xcp_prefix>/formatted/run_stamp/

Kopierte Datenaufteilungen, trainierte Modellbinärdateien (artifacts/*.bin), Bewertungsmetriken (artifacts/*_metrics.json)

StorageGRID Archivierungsebene

s3://archive_bucket/archive_prefix/stage/run_stamp/

Phasenbezogene Basislinien- oder vollständige Modellartefakte, Vorhersagenachweise (tabular_predictions.csv, text_predictions.json)

Inter-Tier-Herkunft und -Ablauf

Rohdaten → Aufbereitet → Aktive Ebene → Archivierung

Durchgängige Datenübertragung und Artefaktverfolgung über alle Speicherebenen hinweg, verknüpft über die gemeinsame run_stamp

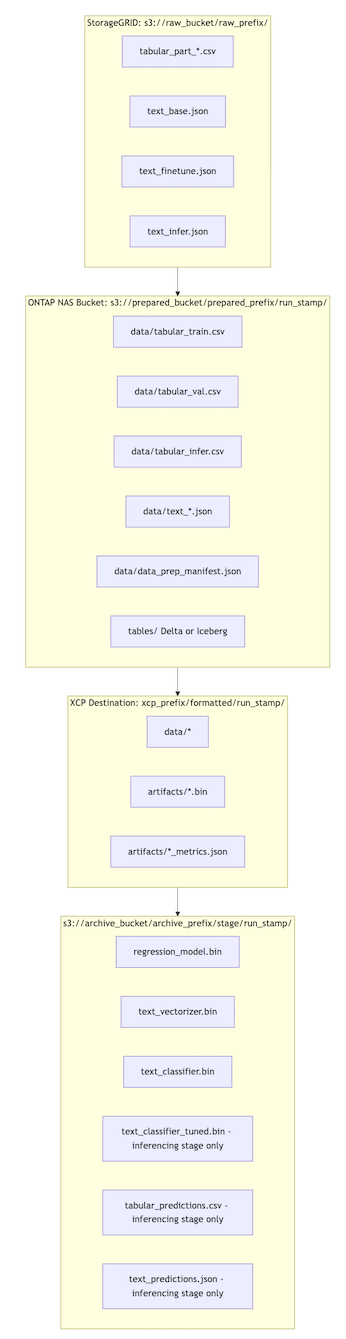

Dieses Diagramm bildet das logische Bucket- und Präfix-Layout für einen einzelnen Pipeline-Lauf über alle Storage Tiers hinweg ab:

Logisches Speicherlayout für einen einzelnen Pipeline-Lauf

[[5-4-2-storage-sizing-guidance]]
=== 5.4.2 Leitfaden zur Storage-Dimensionierung

Jede Speicherebene sollte entsprechend ihrer Rolle und Aufbewahrungsrichtlinie unabhängig dimensioniert werden. Das ONTAP NAS und das ausgewählte XCP Ziel müssen gleichzeitige aktive Ausführungen unterstützen, während die StorageGRID Kapazität in erster Linie durch Rohdaten und die Archivaufbewahrung bestimmt wird. Bei der Planung der maximalen Pipeline Parallelität sollten temporäre Arbeitskapazität und Wachstumsreserven berücksichtigt werden.

Stufe Grundlage für die Größenbestimmung

StorageGRID Rohdaten-Bucket

Aufnahmevolumen × Aufbewahrungszeitraum

ONTAP NAS Bucket für vorbereitete Daten

Größe des vorbereiteten Datensatzes × Anzahl der beibehaltenen Ausführungen

XCP Ziel (S3 oder Lustre)

Maximale Größe des gleichzeitigen Trainingsdatensatzes + Modellartefakt-Overhead

Archiv-Bucket

Aufbewahrungsrichtlinie × Auswahl der Archivierungsphase (model_training = kleiner; inferencing = größer)

[[5-4-3-storage-performance-considerations]]
=== 5.4.3 Überlegungen zur Storage-Performance

Das XCP-Ziel wird pro Lauf ausgewählt xcp_copy_destination, sodass die Speicherleistung an die Arbeitslast angepasst wird, anstatt jede Arbeitslast auf eine einzige Ebene zu zwingen. LustreFS ist für Datensätze mit hoher Zeilenanzahl, viele gleichzeitige Leser oder E/A-intensives Training geeignet. ONTAP S3 ist für kostenbewusste Workloads mit elastischem Zugriff geeignet, deren Leistungsanforderungen kein paralleles Dateisystem erfordern. In beiden Fällen hält XCP Daten und Modellartefakte auf die ausgewählte Trainingsebene abgestimmt.
