TR-5002: Kostensenkung für Oracle Active Data Guard mit Azure NetApp Files

Beitragende netapp-revathid kevin-hoke

Die Lösung bietet eine Übersicht und Details zur Konfiguration von Oracle Data Guard unter Verwendung von Microsoft Azure NetApp Files (ANF) als primären und Standby-Datenbankspeicher, um die Lizenz- und Betriebskosten der Oracle Data Guard HA/DR-Lösung in der Azure-Cloud zu senken.

Zweck

Oracle Data Guard gewährleistet hohe Verfügbarkeit, Datenschutz und Notfallwiederherstellung für Unternehmensdaten in einer primären Datenbank- und Standby-Datenbankreplikationskonfiguration. Oracle Active Data Guard ermöglicht Benutzern den Zugriff auf Standby-Datenbanken, während die Datenreplikation von der primären Datenbank zu den Standby-Datenbanken aktiv ist. Data Guard ist eine Funktion der Oracle Database Enterprise Edition. Es ist keine separate Lizenzierung erforderlich. Andererseits ist Active Data Guard eine Option der Oracle Database Enterprise Edition und erfordert daher eine separate Lizenzierung. Mehrere Standby-Datenbanken können im Active Data Guard-Setup Datenreplikationen von einer primären Datenbank empfangen. Allerdings erfordert jede zusätzliche Standby-Datenbank eine Active Data Guard-Lizenz und zusätzlichen Speicherplatz in der Größe der primären Datenbank. Die Betriebskosten summieren sich schnell.

Wenn Sie die Kosten für Ihren Oracle-Datenbankbetrieb senken möchten und planen, einen Active Data Guard in der Azure-Cloud einzurichten, sollten Sie eine Alternative in Betracht ziehen. Verwenden Sie anstelle von Active Data Guard Data Guard, um die Replikation von der primären Datenbank in eine einzelne physische Standbydatenbank im Azure NetApp Files -Speicher durchzuführen. Anschließend können mehrere Kopien dieser Standby-Datenbank geklont und für Lese-/Schreibzugriff geöffnet werden, um viele andere Anwendungsfälle wie Berichterstellung, Entwicklung, Test usw. zu erfüllen. Die Nettoergebnisse liefern effektiv die Funktionen von Active Data Guard, während die Active Data Guard-Lizenz entfällt. In dieser Dokumentation zeigen wir, wie Sie einen Oracle Data Guard mit Ihrer vorhandenen primären Datenbank und physischen Standby-Datenbank auf ANF-Speicher einrichten. Die Standby-Datenbank wird für den Lese-/Schreibzugriff für Anwendungsfälle nach Wunsch über das Datenbankverwaltungstool NetApp SnapCenter gesichert und geklont. Das NetApp Solutions Engineering-Team bietet außerdem ein Automatisierungs-Toolkit zum Aktualisieren von Klonen nach benutzerdefiniertem Zeitplan für ein vollständiges, automatisiertes Lebenszyklusmanagement von Datenbankklonen ohne Benutzereingriffe.

Diese Lösung ist für die folgenden Anwendungsfälle geeignet:

  • Implementierung von Oracle Data Guard zwischen einer primären Datenbank und einer physischen Standbydatenbank im Microsoft Azure NetApp Files Speicher in allen Azure-Regionen.

  • Sichern und klonen Sie die physische Standby-Datenbank, um Anwendungsfälle wie Berichterstellung, Entwicklung, Test usw. zu unterstützen.

  • Lebenszyklusverwaltung für die Aktualisierung von Oracle-Datenbankklonen durch Automatisierung.

Publikum

Diese Lösung ist für folgende Personen gedacht:

  • Ein DBA, der Oracle Active Data Guard in der Azure-Cloud für hohe Verfügbarkeit, Datenschutz und Notfallwiederherstellung einrichtet.

  • Ein Datenbanklösungsarchitekt, der an der Konfiguration von Oracle Active Data Guard in der Azure-Cloud interessiert ist.

  • Ein Speicheradministrator, der Azure NetApp Files Speicher verwaltet, der Oracle Data Guard unterstützt.

  • Ein Anwendungsbesitzer, der Oracle Data Guard in einer Azure-Cloudumgebung einsetzen möchte.

Test- und Validierungsumgebung für Lösungen

Das Testen und Validieren dieser Lösung wurde in einer Azure-Cloud-Laborumgebung durchgeführt, die möglicherweise nicht der tatsächlichen Benutzerbereitstellungsumgebung entspricht. Weitere Informationen finden Sie im Abschnitt Wichtige Faktoren für die Bereitstellungsüberlegungen .

Architektur

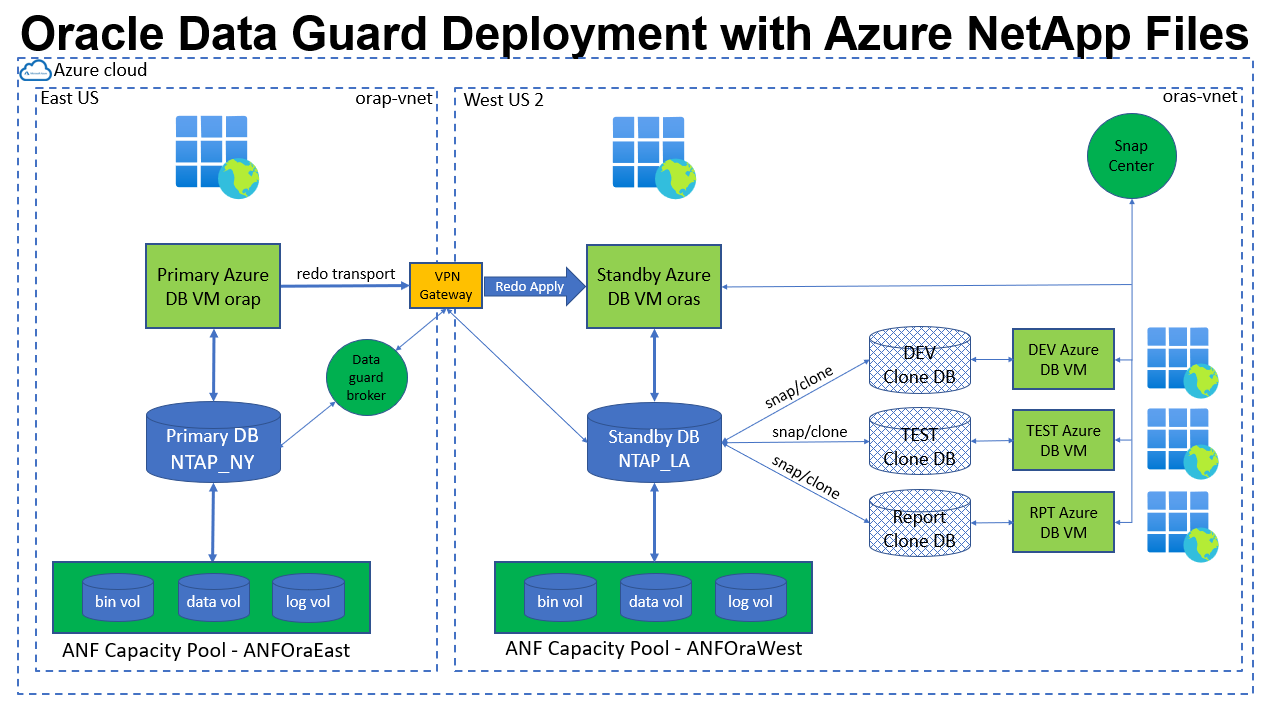

Dieses Bild bietet eine detaillierte Darstellung der Oracle Data Guard-Implementierung in der Azure-Cloud auf ANF.

Hardware- und Softwarekomponenten

Hardware

Azure NetApp Files

Aktuelle Version von Microsoft

Zwei 3-TiB-Kapazitätspools, Standard-Servicelevel, Auto-QoS

Azure-VMs für DB-Server

Standard B4ms (4 vcpus, 16 GiB Speicher)

Drei DB-VMs, eine als primärer DB-Server, eine als Standby-DB-Server und die dritte als Klon-DB-Server

Software

RedHat Linux

Red Hat Enterprise Linux 8.6 (LVM) – x64 Gen2

RedHat-Abonnement zum Testen bereitgestellt

Oracle-Datenbank

Version 19.18

RU-Patch p34765931_190000_Linux-x86-64.zip angewendet

Oracle OPatch

Version 12.2.0.1.36

Neuester Patch p6880880_190000_Linux-x86-64.zip

SnapCenter

Version 6.0.1

Bauen 6.0.1.4487

NFS

Version 3.0

dNFS für Oracle aktiviert

Oracle Data Guard-Konfiguration mit hypothetischem DR-Setup von NY nach LA

Datenbank

DB_EINDEUTIGER_NAME

Oracle Net-Dienstname

Primär

NTAP_NY

NTAP_NY.internal.cloudapp.net

Stehen zu

NTAP_LA

NTAP_LA.internal.cloudapp.net

Wichtige Faktoren für die Bereitstellungsüberlegungen

  • Standby-Datenbankklon. Während Transaktionsprotokolle von der primären Datenbank empfangen und angewendet werden, kann die physische Standby-Datenbank geklont und auf einer DB-VM bereitgestellt werden, um andere Workloads wie DEV, TEST oder Report zu unterstützen. Der Klon kann ein dünner oder dicker Klon sein. Derzeit unterstützt ANF nur Thick Clone, also eine vollständige Kopie der Standby-Datenbank. Die ANF-Thin-Clone-Option wird in Kürze veröffentlicht. Für dünn geklonte Kopien von Datenbankvolumes werden dieselben DB-Volumes der Standby-Datenbank gemeinsam genutzt und die Copy-on-Write-Technologie zur Ausführung von Schreib-E/As verwendet. Daher sind die Klone sehr speichereffizient und können für viele andere Anwendungsfälle mit minimaler und inkrementeller neuer Speicherzuweisung für neue Schreib-E/As verwendet werden. Dies ermöglicht enorme Speicherkosteneinsparungen durch eine deutliche Reduzierung des Active Data Guard-Speicherbedarfs. NetApp empfiehlt, die FlexClone -Aktivitäten im Falle einer Datenbankumschaltung vom Primärspeicher auf den Standby-ANF-Speicher zu minimieren, um die Oracle-Leistung auf einem hohen Niveau zu halten.

  • Oracle-Softwareanforderungen. Im Allgemeinen muss eine physische Standby-Datenbank dieselbe Datenbank-Home-Version wie die primäre Datenbank haben, einschließlich Patch Set Exceptions (PSEs), Critical Patch Updates (CPUs) und Patch Set Updates (PSUs), es sei denn, ein Oracle Data Guard Standby-First Patch Apply-Prozess ist im Gange (wie in My Oracle Support-Hinweis 1265700.1 unter"support.oracle.com" .

  • Überlegungen zur Verzeichnisstruktur der Standby-Datenbank. Wenn möglich, sollten die Datendateien, Protokolldateien und Steuerdateien auf dem Primär- und Standby-System dieselben Namen und Pfadnamen haben und die Namenskonventionen der Optimal Flexible Architecture (OFA) verwenden. Die Archivverzeichnisse in der Standby-Datenbank sollten zwischen den Sites ebenfalls identisch sein, einschließlich Größe und Struktur. Diese Strategie ermöglicht es, dass bei anderen Vorgängen wie Sicherungen, Umschaltungen und Failovers die gleichen Schritte ausgeführt werden, wodurch die Komplexität der Wartung reduziert wird.

  • Protokollierungsmodus erzwingen. Um sich vor nicht protokollierten direkten Schreibvorgängen in der Primärdatenbank zu schützen, die nicht an die Standbydatenbank weitergegeben werden können, aktivieren Sie FORCE LOGGING in der Primärdatenbank, bevor Sie Datendateisicherungen für die Standby-Erstellung durchführen.

  • Größenbestimmung für Azure-VMs. Bei diesen Tests und Validierungen haben wir eine Azure-VM – Standard_B4ms mit 4 vCPUs und 16 GiB Speicher verwendet. Sie müssen die Azure DB-VM entsprechend der Anzahl der vCPUs und der RAM-Menge entsprechend den tatsächlichen Arbeitslastanforderungen dimensionieren.

  • * Azure NetApp Files -Konfiguration.* Azure NetApp Files werden im Azure NetApp -Speicherkonto wie folgt zugewiesen: Capacity Pools . Bei diesen Tests und Validierungen haben wir einen 3-TiB-Kapazitätspool bereitgestellt, um Oracle primär in der Region Ost und eine Standby-Datenbank in der Region West 2 zu hosten. Der ANF-Kapazitätspool verfügt über drei Servicelevel: Standard, Premium und Ultra.   Die E/A-Kapazität des ANF-Kapazitätspools basiert auf der Größe des Kapazitätspools und seinem Servicelevel. Für die Produktionsbereitstellung empfiehlt NetApp eine umfassende Bewertung Ihres Durchsatzbedarfs für Oracle-Datenbanken und die entsprechende Dimensionierung des Datenbankkapazitätspools. Bei der Erstellung eines Kapazitätspools können Sie QoS auf „Automatisch“ oder „Manuell“ und die Datenverschlüsselung im Ruhezustand auf „Einfach“ oder „Doppelt“ einstellen.

  • dNFS-Konfiguration. Durch die Verwendung von dNFS kann eine Oracle-Datenbank, die auf einer Azure Virtual Machine mit ANF-Speicher ausgeführt wird, deutlich mehr E/A-Vorgänge ausführen als der native NFS-Client. Die automatisierte Oracle-Bereitstellung mit dem NetApp Automatisierungs-Toolkit konfiguriert dNFS automatisch auf NFSv3.

Lösungsbereitstellung

Es wird davon ausgegangen, dass Sie Ihre primäre Oracle-Datenbank bereits in einer Azure-Cloudumgebung innerhalb eines VNet als Ausgangspunkt für die Einrichtung von Oracle Data Guard bereitgestellt haben. Idealerweise wird die primäre Datenbank auf einem ANF-Speicher mit NFS-Mount bereitgestellt. Für den Oracle-Datenbankspeicher werden drei NFS-Mount-Punkte erstellt: Mount /u01 für die Oracle-Binärdateien, Mount /u02 für die Oracle-Datendateien und eine Steuerdatei, Mount /u03 für die aktuellen und archivierten Oracle-Protokolldateien und eine redundante Steuerdatei.

Ihre primäre Oracle-Datenbank kann auch auf einem NetApp ONTAP -Speicher oder einem anderen Speicher Ihrer Wahl entweder innerhalb des Azure-Ökosystems oder eines privaten Rechenzentrums ausgeführt werden. Der folgende Abschnitt enthält schrittweise Bereitstellungsverfahren zum Einrichten eines Oracle Data Guard zwischen einer primären Oracle-Datenbank in Azure mit ANF-Speicher und einer physischen Standby-Oracle-Datenbank in Azure mit ANF-Speicher.

Voraussetzungen für die Bereitstellung

Details

Für die Bereitstellung sind die folgenden Voraussetzungen erforderlich.

  1. Ein Azure-Cloud-Konto wurde eingerichtet und die erforderlichen VNet- und Netzwerksubnetze wurden innerhalb Ihres Azure-Kontos erstellt.

  2. Über die Azure-Cloudportalkonsole müssen Sie mindestens drei Azure Linux-VMs bereitstellen: eine als primären Oracle-DB-Server, eine als Standby-Oracle-DB-Server und einen Klon-Ziel-DB-Server für Berichterstellung, Entwicklung, Tests usw. Weitere Einzelheiten zur Einrichtung der Umgebung finden Sie im Architekturdiagramm im vorherigen Abschnitt. Lesen Sie auch die Microsoft"Virtuelle Azure-Computer" für weitere Informationen.

  3. Die primäre Oracle-Datenbank sollte auf dem primären Oracle-DB-Server installiert und konfiguriert worden sein. Auf dem Standby-Oracle-DB-Server oder dem geklonten Oracle-DB-Server hingegen wird nur Oracle-Software installiert und es werden keine Oracle-Datenbanken erstellt. Idealerweise sollte das Layout der Oracle-Dateiverzeichnisse auf allen Oracle-DB-Servern genau übereinstimmen. Weitere Informationen zu den NetApp -Empfehlungen für die automatisierte Oracle-Bereitstellung in der Azure-Cloud und ANF finden Sie in den folgenden technischen Berichten.

  4. Stellen Sie über die Azure-Cloudportalkonsole zwei ANF-Speicherkapazitätspools bereit, um Oracle-Datenbankvolumes zu hosten. Die ANF-Speicherkapazitätspools sollten in verschiedenen Regionen liegen, um eine echte DataGuard-Konfiguration zu simulieren. Wenn Sie mit der Bereitstellung von ANF-Speicher nicht vertraut sind, lesen Sie die Dokumentation"Schnellstart: Einrichten von Azure NetApp Files und Erstellen eines NFS-Volumes" für schrittweise Anleitungen.

    Screenshot, der die Konfiguration der Azure-Umgebung zeigt.

  5. Wenn sich die primäre Oracle-Datenbank und die Standby-Oracle-Datenbank in zwei verschiedenen Regionen befinden, sollte ein VPN-Gateway konfiguriert werden, um den Datenverkehr zwischen zwei separaten VNets zu ermöglichen. Eine detaillierte Netzwerkkonfiguration in Azure geht über den Rahmen dieses Dokuments hinaus. Die folgenden Screenshots bieten einige Hinweise dazu, wie die VPN-Gateways konfiguriert und verbunden werden und wie der Datenverkehrsfluss im Labor bestätigt wird.

    VPN-Gateways im Labor:Screenshot, der die Konfiguration der Azure-Umgebung zeigt.

    Das primäre VNET-Gateway:Screenshot, der die Konfiguration der Azure-Umgebung zeigt.

    Verbindungsstatus des VNET-Gateways:Screenshot, der die Konfiguration der Azure-Umgebung zeigt.

    Überprüfen Sie, ob die Verkehrsflüsse eingerichtet sind (klicken Sie auf die drei Punkte, um die Seite zu öffnen):Screenshot, der die Konfiguration der Azure-Umgebung zeigt.

Vorbereiten der primären Datenbank für Data Guard

Details

In dieser Demonstration haben wir eine primäre Oracle-Datenbank namens NTAP auf dem primären Azure DB-Server mit drei NFS-Mount-Punkten eingerichtet: /u01 für die Oracle-Binärdatei, /u02 für die Oracle-Datendateien und eine Oracle-Steuerdatei, /u03 für die aktiven Oracle-Protokolle, archivierten Protokolldateien und eine redundante Oracle-Steuerdatei. Im Folgenden werden die detaillierten Verfahren zum Einrichten der primären Datenbank für den Oracle Data Guard-Schutz veranschaulicht. Alle Schritte sollten als Oracle-Datenbankbesitzer oder als Standard ausgeführt werden oracle Benutzer.

  1. Die primäre Datenbank NTAP auf dem primären Azure DB-Server orap.internal.cloudapp.net wird zunächst als eigenständige Datenbank mit dem ANF als Datenbankspeicher bereitgestellt.

    orap.internal.cloudapp.net:
    resource group: ANFAVSRG
    Location: East US
    size: Standard B4ms (4 vcpus, 16 GiB memory)
    OS: Linux (redhat 8.6)
    pub_ip: 172.190.207.231
    pri_ip: 10.0.0.4

    [oracle@orap ~]$ df -h
    Filesystem                 Size  Used Avail Use% Mounted on
    devtmpfs                   7.7G  4.0K  7.7G   1% /dev
    tmpfs                      7.8G     0  7.8G   0% /dev/shm
    tmpfs                      7.8G  209M  7.5G   3% /run
    tmpfs                      7.8G     0  7.8G   0% /sys/fs/cgroup
    /dev/mapper/rootvg-rootlv   22G  413M   22G   2% /
    /dev/mapper/rootvg-usrlv    10G  2.1G  8.0G  21% /usr
    /dev/sda1                  496M  181M  315M  37% /boot
    /dev/mapper/rootvg-homelv  2.0G   47M  2.0G   3% /home
    /dev/sda15                 495M  5.8M  489M   2% /boot/efi
    /dev/mapper/rootvg-varlv   8.0G  1.1G  7.0G  13% /var
    /dev/mapper/rootvg-tmplv    12G  120M   12G   1% /tmp
    /dev/sdb1                   32G   49M   30G   1% /mnt
    10.0.2.36:/orap-u02        500G  7.7G  493G   2% /u02
    10.0.2.36:/orap-u03        450G  6.1G  444G   2% /u03
    10.0.2.36:/orap-u01        100G  9.9G   91G  10% /u01

    [oracle@orap ~]$ cat /etc/oratab
    #



    # This file is used by ORACLE utilities.  It is created by root.sh
    # and updated by either Database Configuration Assistant while creating
    # a database or ASM Configuration Assistant while creating ASM instance.

    # A colon, ':', is used as the field terminator.  A new line terminates
    # the entry.  Lines beginning with a pound sign, '#', are comments.
    #
    # Entries are of the form:
    #   $ORACLE_SID:$ORACLE_HOME:<N|Y>:
    #
    # The first and second fields are the system identifier and home
    # directory of the database respectively.  The third field indicates
    # to the dbstart utility that the database should , "Y", or should not,
    # "N", be brought up at system boot time.
    #
    # Multiple entries with the same $ORACLE_SID are not allowed.
    #
    #
    NTAP:/u01/app/oracle/product/19.0.0/NTAP:N
  2. Melden Sie sich als Oracle-Benutzer beim primären DB-Server an. Melden Sie sich über SQLPlus bei der Datenbank an und aktivieren Sie die erzwungene Protokollierung auf dem primären Server.

    alter database force logging;
    [oracle@orap admin]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Tue Nov 26 20:12:02 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> alter database force logging;

    Database altered.
  3. Aktivieren Sie von SQLPlus aus Flashback auf der primären Datenbank. Flashback ermöglicht die einfache Wiederherstellung der primären Datenbank als Standby nach einem Failover.

    alter database flashback on;
    SQL> alter database flashback on;

    Database altered.
  4. Konfigurieren Sie die Redo-Transportauthentifizierung mithilfe der Oracle-Kennwortdatei. Erstellen Sie mithilfe des Dienstprogramms orapwd eine Kennwortdatei auf dem Primärserver, falls diese nicht festgelegt ist, und kopieren Sie sie in das Verzeichnis $ORACLE_HOME/dbs der Standby-Datenbank.

  5. Erstellen Sie Standby-Redo-Protokolle auf der primären Datenbank mit derselben Größe wie die aktuelle Online-Protokolldatei. Protokollgruppen sind eine mehr als Online-Protokolldateigruppen. Die primäre Datenbank kann dann bei einem Failover schnell in die Standby-Rolle wechseln und beginnt, Redo-Daten zu empfangen. Wiederholen Sie den folgenden Befehl viermal, um vier Standby-Protokolldateien zu erstellen.

    alter database add standby logfile thread 1 size 200M;
    SQL> alter database add standby logfile thread 1 size 200M;

    Database altered.

    SQL> /

    Database altered.

    SQL> /

    Database altered.

    SQL> /

    Database altered.


    SQL> set lin 200
    SQL> col member for a80
    SQL> select group#, type, member from v$logfile;

        GROUP# TYPE    MEMBER
    ---------- ------- --------------------------------------------------------------------------------
             3 ONLINE  /u03/orareco/NTAP/onlinelog/redo03.log
             2 ONLINE  /u03/orareco/NTAP/onlinelog/redo02.log
             1 ONLINE  /u03/orareco/NTAP/onlinelog/redo01.log
             4 STANDBY /u03/orareco/NTAP/onlinelog/o1_mf_4__2m115vkv_.log
             5 STANDBY /u03/orareco/NTAP/onlinelog/o1_mf_5__2m3c5cyd_.log
             6 STANDBY /u03/orareco/NTAP/onlinelog/o1_mf_6__2m4d7dhh_.log
             7 STANDBY /u03/orareco/NTAP/onlinelog/o1_mf_7__2m5ct7g1_.log
  6. Erstellen Sie aus SQLPlus eine P-Datei aus der SP-Datei zur Bearbeitung.

    create pfile='/home/oracle/initNTAP.ora' from spfile;
  7. Überarbeiten Sie die P-Datei und fügen Sie die folgenden Parameter hinzu.

    vi /home/oracle/initNTAP.ora
    Update the following parameters if not set:

    DB_NAME=NTAP
    DB_UNIQUE_NAME=NTAP_NY
    LOG_ARCHIVE_CONFIG='DG_CONFIG=(NTAP_NY,NTAP_LA)'
    LOG_ARCHIVE_DEST_1='LOCATION=USE_DB_RECOVERY_FILE_DEST VALID_FOR=(ALL_LOGFILES,ALL_ROLES) DB_UNIQUE_NAME=NTAP_NY'
    LOG_ARCHIVE_DEST_2='SERVICE=NTAP_LA ASYNC VALID_FOR=(ONLINE_LOGFILES,PRIMARY_ROLE) DB_UNIQUE_NAME=NTAP_LA'
    REMOTE_LOGIN_PASSWORDFILE=EXCLUSIVE
    FAL_SERVER=NTAP_LA
    STANDBY_FILE_MANAGEMENT=AUTO
  8. Erstellen Sie von sqlplus aus die SP-Datei aus der überarbeiteten P-Datei neu, um die vorhandene SP-Datei im Verzeichnis $ORACLE_HOME/dbs zu überschreiben.

    create spfile='$ORACLE_HOME/dbs/spfileNTAP.ora' from pfile='/home/oracle/initNTAP.ora';
  9. Ändern Sie Oracle tnsnames.ora im Verzeichnis $ORACLE_HOME/network/admin, um db_unique_name für die Namensauflösung hinzuzufügen.

    vi $ORACLE_HOME/network/admin/tnsnames.ora
    # tnsnames.ora Network Configuration File: /u01/app/oracle/product/19.0.0/NTAP/network/admin/tnsnames.ora
    # Generated by Oracle configuration tools.

    NTAP_NY =
      (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = orap.internal.cloudapp.net)(PORT = 1521))
        (CONNECT_DATA =
          (SERVER = DEDICATED)
          (SID = NTAP)
        )
      )

    NTAP_LA =
      (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = oras.internal.cloudapp.net)(PORT = 1521))
        (CONNECT_DATA =
          (SERVER = DEDICATED)
          (SID = NTAP)
        )
      )

    LISTENER_NTAP =
      (ADDRESS = (PROTOCOL = TCP)(HOST = orap.internal.cloudapp.net)(PORT = 1521))
    Hinweis Wenn Sie Ihrem Azure DB-Server einen anderen Namen als den Standardnamen geben möchten, fügen Sie die Namen zur Hostnamenauflösung der lokalen Hostdatei hinzu.
  10. Fügen Sie der Datei listener.ora den Data Guard-Dienstnamen NTAP_NY_DGMGRL.internal.cloudapp.net für die primäre Datenbank hinzu.

    vi $ORACLE_HOME/network/admin/listener.ora
    # listener.ora Network Configuration File: /u01/app/oracle/product/19.0.0/NTAP/network/admin/listener.ora
    # Generated by Oracle configuration tools.

    LISTENER.NTAP =
      (DESCRIPTION_LIST =
        (DESCRIPTION =
          (ADDRESS = (PROTOCOL = TCP)(HOST = orap.internal.cloudapp.net)(PORT = 1521))
          (ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1521))
        )
      )

    SID_LIST_LISTENER.NTAP =
      (SID_LIST =
        (SID_DESC =
          (GLOBAL_DBNAME = NTAP_NY_DGMGRL.internal.cloudapp.net)
          (ORACLE_HOME = /u01/app/oracle/product/19.0.0/NTAP)
          (SID_NAME = NTAP)
        )
      )
  11. Fahren Sie die Datenbank über SQLPlus herunter und starten Sie sie neu. Überprüfen Sie, ob die Data Guard-Parameter jetzt aktiv sind.

    shutdown immediate;
    startup;
    SQL> show parameter name

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    cdb_cluster_name                     string
    cell_offloadgroup_name               string
    db_file_name_convert                 string
    db_name                              string      NTAP
    db_unique_name                       string      NTAP_NY
    global_names                         boolean     FALSE
    instance_name                        string      NTAP
    lock_name_space                      string
    log_file_name_convert                string
    pdb_file_name_convert                string
    processor_group_name                 string

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    service_names                        string      NTAP_NY.internal.cloudapp.net
    SQL> sho parameter log_archive_dest

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    log_archive_dest                     string
    log_archive_dest_1                   string      LOCATION=USE_DB_RECOVERY_FILE_
                                                     DEST VALID_FOR=(ALL_LOGFILES,A
                                                     LL_ROLES) DB_UNIQUE_NAME=NTAP_
                                                     NY
    log_archive_dest_10                  string
    log_archive_dest_11                  string
    log_archive_dest_12                  string
    log_archive_dest_13                  string
    log_archive_dest_14                  string
    log_archive_dest_15                  string

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    log_archive_dest_16                  string
    log_archive_dest_17                  string
    log_archive_dest_18                  string
    log_archive_dest_19                  string
    log_archive_dest_2                   string      SERVICE=NTAP_LA ASYNC VALID_FO
                                                     R=(ONLINE_LOGFILES,PRIMARY_ROL
                                                     E) DB_UNIQUE_NAME=NTAP_LA
    log_archive_dest_20                  string
    log_archive_dest_21                  string
    .
    .

Damit ist die Einrichtung der primären Datenbank für Data Guard abgeschlossen.

Standby-Datenbank vorbereiten und Data Guard aktivieren

Details

Oracle Data Guard erfordert eine Betriebssystemkernelkonfiguration und Oracle-Software-Stacks einschließlich Patch-Sets auf dem Standby-DB-Server, um eine Übereinstimmung mit dem primären DB-Server zu gewährleisten. Zur Vereinfachung der Verwaltung und Vereinfachung sollte die Datenbankspeicherkonfiguration des Standby-DB-Servers idealerweise auch mit der des primären DB-Servers übereinstimmen, beispielsweise das Datenbankverzeichnislayout und die Größen der NFS-Mount-Punkte. Im Folgenden finden Sie detaillierte Verfahren zum Einrichten des Standby-Oracle-DB-Servers und zum Aktivieren von Oracle DataGuard für HA/DR-Schutz. Alle Befehle sollten mit der Standard-Benutzer-ID des Oracle-Besitzer ausgeführt werden. oracle .

  1. Überprüfen Sie zunächst die Konfiguration der primären Datenbank auf dem primären Oracle DB-Server. In dieser Demonstration haben wir eine primäre Oracle-Datenbank namens NTAP auf dem primären DB-Server mit drei NFS-Mounts auf ANF-Speicher eingerichtet.

  2. Wenn Sie der NetApp -Dokumentation TR-4987 folgen, um den Oracle-Standby-DB-Server einzurichten"TR-4987: Vereinfachte, automatisierte Oracle-Bereitstellung auf Azure NetApp Files mit NFS" , verwenden Sie ein Tag -t software_only_install in Schritt 2 von Playbook execution um eine automatisierte Oracle-Installation auszuführen. Die überarbeitete Befehlssyntax ist unten aufgeführt. Das Tag ermöglicht die Installation und Konfiguration des Oracle-Software-Stacks, reicht jedoch nicht aus, um eine Datenbank zu erstellen.

    ansible-playbook -i hosts 4-oracle_config.yml -u azureuser -e @vars/vars.yml -t software_only_install
  3. Die Standby-Oracle-DB-Serverkonfiguration am Standby-Standort im Demolabor.

    oras.internal.cloudapp.net:
    resource group: ANFAVSRG
    Location: West US 2
    size: Standard B4ms (4 vcpus, 16 GiB memory)
    OS: Linux (redhat 8.6)
    pub_ip: 172.179.119.75
    pri_ip: 10.0.1.4

    [oracle@oras ~]$ df -h
    Filesystem                 Size  Used Avail Use% Mounted on
    devtmpfs                   7.7G     0  7.7G   0% /dev
    tmpfs                      7.8G     0  7.8G   0% /dev/shm
    tmpfs                      7.8G  265M  7.5G   4% /run
    tmpfs                      7.8G     0  7.8G   0% /sys/fs/cgroup
    /dev/mapper/rootvg-rootlv   22G  413M   22G   2% /
    /dev/mapper/rootvg-usrlv    10G  2.1G  8.0G  21% /usr
    /dev/sda1                  496M  181M  315M  37% /boot
    /dev/mapper/rootvg-varlv   8.0G  985M  7.1G  13% /var
    /dev/mapper/rootvg-homelv  2.0G   52M  2.0G   3% /home
    /dev/mapper/rootvg-tmplv    12G  120M   12G   1% /tmp
    /dev/sda15                 495M  5.8M  489M   2% /boot/efi
    /dev/sdb1                   32G   49M   30G   1% /mnt
    10.0.3.36:/oras-u01        100G  9.5G   91G  10% /u01
    10.0.3.36:/oras-u02        500G  8.1G  492G   2% /u02
    10.0.3.36:/oras-u03        450G  4.8G  446G   2% /u03
  4. Sobald die Oracle-Software installiert und konfiguriert ist, legen Sie Oracle Home und Pfad fest. Kopieren Sie außerdem aus dem Standby-DB-Verzeichnis $ORACLE_HOME das Oracle-Passwort aus der primären Datenbank, falls Sie dies noch nicht getan haben.

    export ORACLE_HOME=/u01/app/oracle/product/19.0.0/NTAP
    export PATH=$PATH:$ORACLE_HOME/bin
    scp oracle@10.0.0.4:$ORACLE_HOME/dbs/orapwNTAP .
  5. Aktualisieren Sie die Datei tnsnames.ora mit den folgenden Einträgen.

    vi $ORACLE_HOME/network/admin/tnsnames.ora
    # tnsnames.ora Network Configuration File: /u01/app/oracle/product/19.0.0/NTAP/network/admin/tnsnames.ora
    # Generated by Oracle configuration tools.

    NTAP_NY =
      (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = orap.internal.cloudapp.net)(PORT = 1521))
        (CONNECT_DATA =
          (SERVER = DEDICATED)
          (SID = NTAP)
        )
      )

    NTAP_LA =
      (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = oras.internal.cloudapp.net)(PORT = 1521))
        (CONNECT_DATA =
          (SERVER = DEDICATED)
          (SID = NTAP)
        )
      )
  6. Fügen Sie der Datei listener.ora den Namen des DB-Data-Guard-Dienstes hinzu.

    vi $ORACLE_HOME/network/admin/listener.ora
    # listener.ora Network Configuration File: /u01/app/oracle/product/19.0.0/NTAP/network/admin/listener.ora
    # Generated by Oracle configuration tools.

    LISTENER.NTAP =
      (DESCRIPTION_LIST =
        (DESCRIPTION =
          (ADDRESS = (PROTOCOL = TCP)(HOST = oras.internal.cloudapp.net)(PORT = 1521))
          (ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1521))
        )
      )

    SID_LIST_LISTENER =
      (SID_LIST =
        (SID_DESC =
          (SID_NAME = NTAP)
        )
      )

    SID_LIST_LISTENER.NTAP =
      (SID_LIST =
        (SID_DESC =
          (GLOBAL_DBNAME = NTAP_LA_DGMGRL.internal.cloudapp.net)
          (ORACLE_HOME = /u01/app/oracle/product/19.0.0/NTAP)
          (SID_NAME = NTAP)
        )
      )

    LISTENER =
      (ADDRESS_LIST =
        (ADDRESS = (PROTOCOL = TCP)(HOST = oras.internal.cloudapp.net)(PORT = 1521))
      )
  7. Starten Sie dbca, um die Standby-Datenbank aus der primären Datenbank NTAP zu instanziieren.

    dbca -silent -createDuplicateDB -gdbName NTAP -primaryDBConnectionString orap.internal.cloudapp.net:1521/NTAP_NY.internal.cloudapp.net -sid NTAP -initParams fal_server=NTAP_NY -createAsStandby -dbUniqueName NTAP_LA
    [oracle@oras admin]$ dbca -silent -createDuplicateDB -gdbName NTAP -primaryDBConnectionString orap.internal.cloudapp.net:1521/NTAP_NY.internal.cloudapp.net -sid NTAP -initParams fal_server=NTAP_NY -createAsStandby -dbUniqueName NTAP_LA
    Enter SYS user password:

    Prepare for db operation
    22% complete
    Listener config step
    44% complete
    Auxiliary instance creation
    67% complete
    RMAN duplicate
    89% complete
    Post duplicate database operations
    100% complete

    Look at the log file "/u01/app/oracle/cfgtoollogs/dbca/NTAP_LA/NTAP_LA.log" for further details.
  8. Validieren Sie die duplizierte Standby-Datenbank. Neu duplizierte Standby-Datenbank wird zunächst im NUR-LESEN-Modus geöffnet.

    [oracle@oras admin]$ cat /etc/oratab
    #



    # This file is used by ORACLE utilities.  It is created by root.sh
    # and updated by either Database Configuration Assistant while creating
    # a database or ASM Configuration Assistant while creating ASM instance.

    # A colon, ':', is used as the field terminator.  A new line terminates
    # the entry.  Lines beginning with a pound sign, '#', are comments.
    #
    # Entries are of the form:
    #   $ORACLE_SID:$ORACLE_HOME:<N|Y>:
    #
    # The first and second fields are the system identifier and home
    # directory of the database respectively.  The third field indicates
    # to the dbstart utility that the database should , "Y", or should not,
    # "N", be brought up at system boot time.
    #
    # Multiple entries with the same $ORACLE_SID are not allowed.
    #
    #
    NTAP:/u01/app/oracle/product/19.0.0/NTAP:N
    [oracle@oras admin]$ export ORACLE_SID=NTAP
    [oracle@oras admin]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Tue Nov 26 23:04:07 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select name, open_mode from v$database;

    NAME      OPEN_MODE
    --------- --------------------
    NTAP      READ ONLY

    SQL> show parameter name

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    cdb_cluster_name                     string
    cell_offloadgroup_name               string
    db_file_name_convert                 string
    db_name                              string      NTAP
    db_unique_name                       string      NTAP_LA
    global_names                         boolean     FALSE
    instance_name                        string      NTAP
    lock_name_space                      string
    log_file_name_convert                string
    pdb_file_name_convert                string
    processor_group_name                 string

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    service_names                        string      NTAP_LA.internal.cloudapp.net
    SQL> show parameter log_archive_config

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    log_archive_config                   string      DG_CONFIG=(NTAP_NY,NTAP_LA)
    SQL> show parameter fal_server

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    fal_server                           string      NTAP_NY
    SQL> select name from v$datafile;

    NAME
    --------------------------------------------------------------------------------
    /u02/oradata/NTAP/system01.dbf
    /u02/oradata/NTAP/sysaux01.dbf
    /u02/oradata/NTAP/undotbs01.dbf
    /u02/oradata/NTAP/pdbseed/system01.dbf
    /u02/oradata/NTAP/pdbseed/sysaux01.dbf
    /u02/oradata/NTAP/users01.dbf
    /u02/oradata/NTAP/pdbseed/undotbs01.dbf
    /u02/oradata/NTAP/NTAP_pdb1/system01.dbf
    /u02/oradata/NTAP/NTAP_pdb1/sysaux01.dbf
    /u02/oradata/NTAP/NTAP_pdb1/undotbs01.dbf
    /u02/oradata/NTAP/NTAP_pdb1/users01.dbf

    NAME
    --------------------------------------------------------------------------------
    /u02/oradata/NTAP/NTAP_pdb2/system01.dbf
    /u02/oradata/NTAP/NTAP_pdb2/sysaux01.dbf
    /u02/oradata/NTAP/NTAP_pdb2/undotbs01.dbf
    /u02/oradata/NTAP/NTAP_pdb2/users01.dbf
    /u02/oradata/NTAP/NTAP_pdb3/system01.dbf
    /u02/oradata/NTAP/NTAP_pdb3/sysaux01.dbf
    /u02/oradata/NTAP/NTAP_pdb3/undotbs01.dbf
    /u02/oradata/NTAP/NTAP_pdb3/users01.dbf

    19 rows selected.

    SQL> select name from v$controlfile;

    NAME
    --------------------------------------------------------------------------------
    /u02/oradata/NTAP/control01.ctl
    /u03/orareco/NTAP_LA/control02.ctl

    SQL> col member form a80
    SQL> select group#, type, member from v$logfile order by 2, 1;

        GROUP# TYPE    MEMBER
    ---------- ------- --------------------------------------------------------------------------------
             1 ONLINE  /u03/orareco/NTAP_LA/onlinelog/o1_mf_1_mndl6mxh_.log
             2 ONLINE  /u03/orareco/NTAP_LA/onlinelog/o1_mf_2_mndl7jdb_.log
             3 ONLINE  /u03/orareco/NTAP_LA/onlinelog/o1_mf_3_mndl8f03_.log
             4 STANDBY /u03/orareco/NTAP_LA/onlinelog/o1_mf_4_mndl99m7_.log
             5 STANDBY /u03/orareco/NTAP_LA/onlinelog/o1_mf_5_mndlb67d_.log
             6 STANDBY /u03/orareco/NTAP_LA/onlinelog/o1_mf_6_mndlc2tw_.log
             7 STANDBY /u03/orareco/NTAP_LA/onlinelog/o1_mf_7_mndlczhb_.log

    7 rows selected.
  9. Starten Sie die Standby-Datenbank neu in mount Führen Sie die Phase aus und führen Sie den folgenden Befehl aus, um die verwaltete Wiederherstellung der Standby-Datenbank zu aktivieren.

    alter database recover managed standby database disconnect from session;
    SQL> shutdown immediate;
    Database closed.
    Database dismounted.
    ORACLE instance shut down.
    SQL> startup mount;
    ORACLE instance started.

    Total System Global Area 6442449688 bytes
    Fixed Size                  9177880 bytes
    Variable Size            1090519040 bytes
    Database Buffers         5335154688 bytes
    Redo Buffers                7598080 bytes
    Database mounted.
    SQL> alter database recover managed standby database disconnect from session;

    Database altered.
  10. Überprüfen Sie den Wiederherstellungsstatus der Standby-Datenbank. Beachten Sie die recovery logmerger In APPLYING_LOG Aktion.

    SELECT ROLE, THREAD#, SEQUENCE#, ACTION FROM V$DATAGUARD_PROCESS;
SQL> SELECT ROLE, THREAD#, SEQUENCE#, ACTION FROM V$DATAGUARD_PROCESS;

ROLE                        THREAD#  SEQUENCE# ACTION
------------------------ ---------- ---------- ------------
post role transition              0          0 IDLE
recovery apply slave              0          0 IDLE
recovery apply slave              0          0 IDLE
recovery apply slave              0          0 IDLE
recovery apply slave              0          0 IDLE
recovery logmerger                1         18 APPLYING_LOG
managed recovery                  0          0 IDLE
RFS async                         1         18 IDLE
RFS ping                          1         18 IDLE
archive redo                      0          0 IDLE
redo transport timer              0          0 IDLE

ROLE                        THREAD#  SEQUENCE# ACTION
------------------------ ---------- ---------- ------------
gap manager                       0          0 IDLE
archive redo                      0          0 IDLE
archive redo                      0          0 IDLE
redo transport monitor            0          0 IDLE
log writer                        0          0 IDLE
archive local                     0          0 IDLE

17 rows selected.

SQL>

Damit ist die Einrichtung des Data Guard-Schutzes für NTAP vom Primär- zum Standby-System mit aktivierter verwalteter Standby-Wiederherstellung abgeschlossen.

Data Guard Broker einrichten

Details

Oracle Data Guard Broker ist ein verteiltes Verwaltungsframework, das die Erstellung, Wartung und Überwachung von Oracle Data Guard-Konfigurationen automatisiert und zentralisiert. Der folgende Abschnitt zeigt, wie Sie Data Guard Broker einrichten, um die Data Guard-Umgebung zu verwalten.

  1. Starten Sie den Data Guard Broker sowohl auf der primären als auch auf der Standby-Datenbank mit dem folgenden Befehl über SQLPlus.

    alter system set dg_broker_start=true scope=both;
  2. Stellen Sie von der primären Datenbank aus als SYSDBA eine Verbindung zum Data Guard Borker her.

    [oracle@orap ~]$ dgmgrl sys@NTAP_NY
    DGMGRL for Linux: Release 19.0.0.0.0 - Production on Wed Dec 11 20:53:20 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2019, Oracle and/or its affiliates.  All rights reserved.

    Welcome to DGMGRL, type "help" for information.
    Password:
    Connected to "NTAP_NY"
    Connected as SYSDBA.
    DGMGRL>
  3. Erstellen und aktivieren Sie die Data Guard Broker-Konfiguration.

    DGMGRL> create configuration dg_config as primary database is NTAP_NY connect identifier is NTAP_NY;
    Configuration "dg_config" created with primary database "ntap_ny"
    DGMGRL> add database NTAP_LA as connect identifier is NTAP_LA;
    Database "ntap_la" added
    DGMGRL> enable configuration;
    Enabled.
    DGMGRL> show configuration;

    Configuration - dg_config

      Protection Mode: MaxPerformance
      Members:
      ntap_ny - Primary database
        ntap_la - Physical standby database

    Fast-Start Failover:  Disabled

    Configuration Status:
    SUCCESS   (status updated 3 seconds ago)
  4. Validieren Sie den Datenbankstatus im Data Guard Broker-Verwaltungsframework.

    DGMGRL> show database db1_ny;

    Database - db1_ny

      Role:               PRIMARY
      Intended State:     TRANSPORT-ON
      Instance(s):
        db1

    Database Status:
    SUCCESS

    DGMGRL> show database db1_la;

    Database - db1_la

      Role:               PHYSICAL STANDBY
      Intended State:     APPLY-ON
      Transport Lag:      0 seconds (computed 1 second ago)
      Apply Lag:          0 seconds (computed 1 second ago)
      Average Apply Rate: 2.00 KByte/s
      Real Time Query:    OFF
      Instance(s):
        db1

    Database Status:
    SUCCESS

    DGMGRL>

Im Falle eines Fehlers kann Data Guard Broker verwendet werden, um ein sofortiges Failover der primären Datenbank auf die Standby-Datenbank durchzuführen. Wenn Fast-Start Failover aktiviert ist, kann Data Guard Broker bei Erkennung eines Fehlers ohne Benutzereingriff ein Failover der primären Datenbank auf die Standby-Datenbank durchführen.

Klonen Sie die Standby-Datenbank für andere Anwendungsfälle

Details

Der Hauptvorteil des Hostens der Oracle-Standbydatenbank auf dem ANF im Oracle Data Guard-Setup besteht darin, dass sie schnell geklont werden kann, um viele andere Anwendungsfälle mit minimaler zusätzlicher Speicherinvestition zu bedienen, wenn ein Thin Clone aktiviert ist. NetApp empfiehlt die Verwendung des SnapCenter -UI-Tools zur Verwaltung Ihrer Oracle DataGuard-Datenbank. Im folgenden Abschnitt zeigen wir, wie Sie mit dem NetApp SnapCenter -Tool einen Snapshot der gemounteten und wiederherzustellenden Standby-Datenbankvolumes auf dem ANF für andere Zwecke wie DEV, TEST, REPORT usw. erstellen und klonen.

Nachfolgend finden Sie allgemeine Verfahren zum Klonen einer READ/WRITE-Datenbank aus der verwalteten physischen Standby-Datenbank im Oracle Data Guard mithilfe von SnapCenter. Ausführliche Anweisungen zum Einrichten und Konfigurieren von SnapCenter für Oracle auf ANF finden Sie in TR-4988"Sicherung, Wiederherstellung und Klonen von Oracle-Datenbanken auf ANF mit SnapCenter" für Details.

  1. Wir beginnen die Anwendungsfallvalidierung, indem wir eine Testtabelle erstellen und eine Zeile in die Testtabelle in der primären Datenbank einfügen. Wir werden dann überprüfen, ob die Transaktion zum Standby und schließlich zum Klon durchläuft.

    [oracle@orap ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Wed Dec 11 16:33:17 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> alter session set container=ntap_pdb1;

    Session altered.

    SQL> create table test(id integer, dt timestamp, event varchar(100));

    Table created.

    SQL> insert into test values(1, sysdate, 'a test transaction at primary database NTAP on DB server orap.internal.cloudapp.net');

    1 row created.

    SQL> commit;

    Commit complete.

    SQL> select * from test;

            ID
    ----------
    DT
    ---------------------------------------------------------------------------
    EVENT
    --------------------------------------------------------------------------------
             1
    11-DEC-24 04.38.44.000000 PM
    a test transaction at primary database NTAP on DB server orap.internal.cloudapp.
    net


    SQL> select instance_name, host_name from v$instance;

    INSTANCE_NAME
    ----------------
    HOST_NAME
    ----------------------------------------------------------------
    NTAP
    orap


    SQL>
  2. In der SnapCenter -Konfiguration wurden ein Unix-Benutzer (azureuser für Demo) und eine Azure-Anmeldeinformation (azure_anf für Demo) hinzugefügt zu Credential In Settings .

    Screenshot, der diesen Schritt in der GUI zeigt.

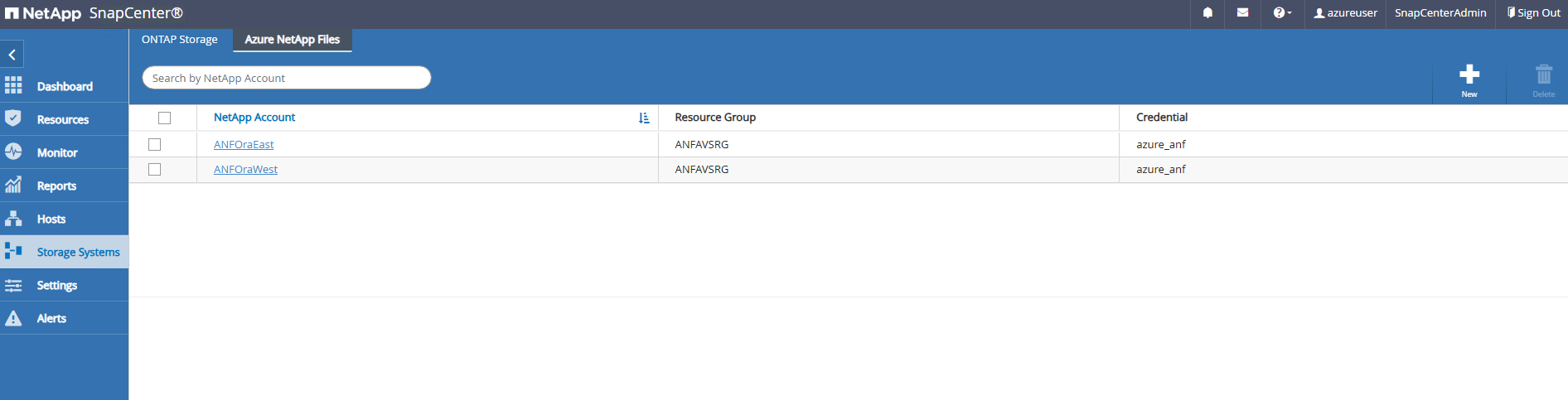

  3. Verwenden Sie die Anmeldeinformationen „azure_anf“, um den ANF-Speicher hinzuzufügen zu Storage Systems . Wenn Ihr Azure-Abonnement mehrere ANF-Speicherkonten enthält, klicken Sie auf die Dropdownliste, um das richtige Speicherkonto auszuwählen. Wir haben für diese Demonstration zwei dedizierte Oracle-Speicherkonten erstellt.

    Screenshot, der diesen Schritt in der GUI zeigt.

  4. Alle Oracle DB-Server wurden zu SnapCenter hinzugefügt Hosts .

    Screenshot, der diesen Schritt in der GUI zeigt.

    Hinweis Auf dem Klon-DB-Server sollten identische Oracle-Software-Stacks installiert und konfiguriert sein. In unserem Testfall ist die Oracle 19C-Software installiert und konfiguriert, aber es wurde keine Datenbank erstellt.
  5. Erstellen Sie eine Sicherungsrichtlinie, die auf die Offline-/Mount-Volldatenbanksicherung zugeschnitten ist.

    Screenshot, der diesen Schritt in der GUI zeigt.

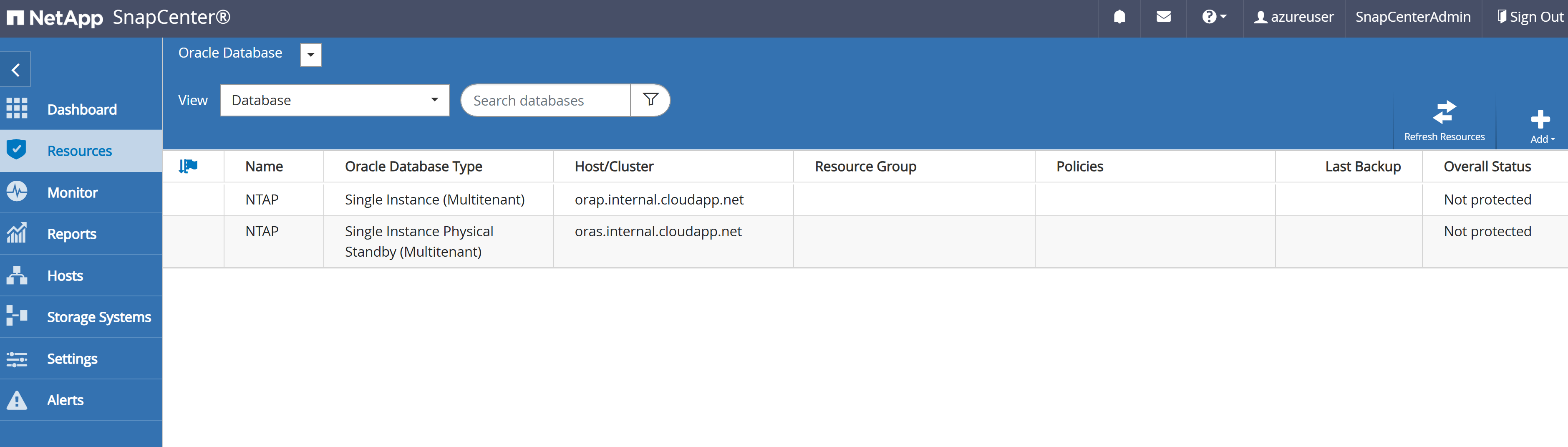

  6. Wenden Sie die Sicherungsrichtlinie an, um die Standby-Datenbank zu schützen in Resources Tab. Bei der ersten Erkennung wird der Datenbankstatus wie folgt angezeigt: Not protected .

    Screenshot, der diesen Schritt in der GUI zeigt.

  7. Sie haben die Möglichkeit, eine Sicherung entweder manuell auszulösen oder sie nach Anwendung einer Sicherungsrichtlinie zu einem festgelegten Zeitpunkt zu planen.

    Screenshot, der diesen Schritt in der GUI zeigt.

  8. Klicken Sie nach einer Sicherung auf den Datenbanknamen, um die Seite mit den Datenbanksicherungen zu öffnen. Wählen Sie eine Sicherung aus, die zum Klonen der Datenbank verwendet werden soll, und klicken Sie auf Clone Schaltfläche, um den Klon-Workflow zu starten.

    Screenshot, der diesen Schritt in der GUI zeigt.

  9. Wählen Sie die Complete Database Clone und benennen Sie die SID der Kloninstanz.

    Screenshot, der diesen Schritt in der GUI zeigt.

  10. Wählen Sie den Klon-DB-Server aus, der die geklonte Datenbank aus der Standby-DB hostet. Akzeptieren Sie die Standardeinstellung für Datendateien und Redo-Protokolle. Legen Sie eine Steuerdatei auf dem Einhängepunkt /u03 ab.

    Screenshot, der diesen Schritt in der GUI zeigt.

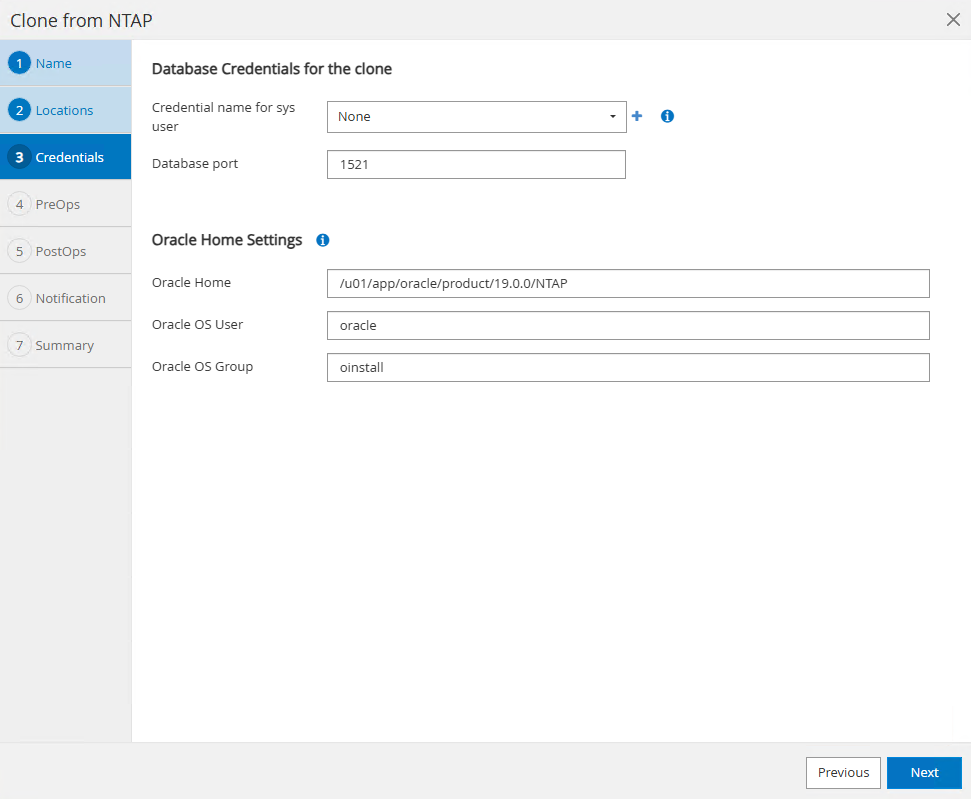

  11. Für die betriebssystembasierte Authentifizierung sind keine Datenbankanmeldeinformationen erforderlich. Passen Sie die Oracle-Home-Einstellung an die Konfiguration auf dem Klon-DB-Server an.

    Screenshot, der diesen Schritt in der GUI zeigt.

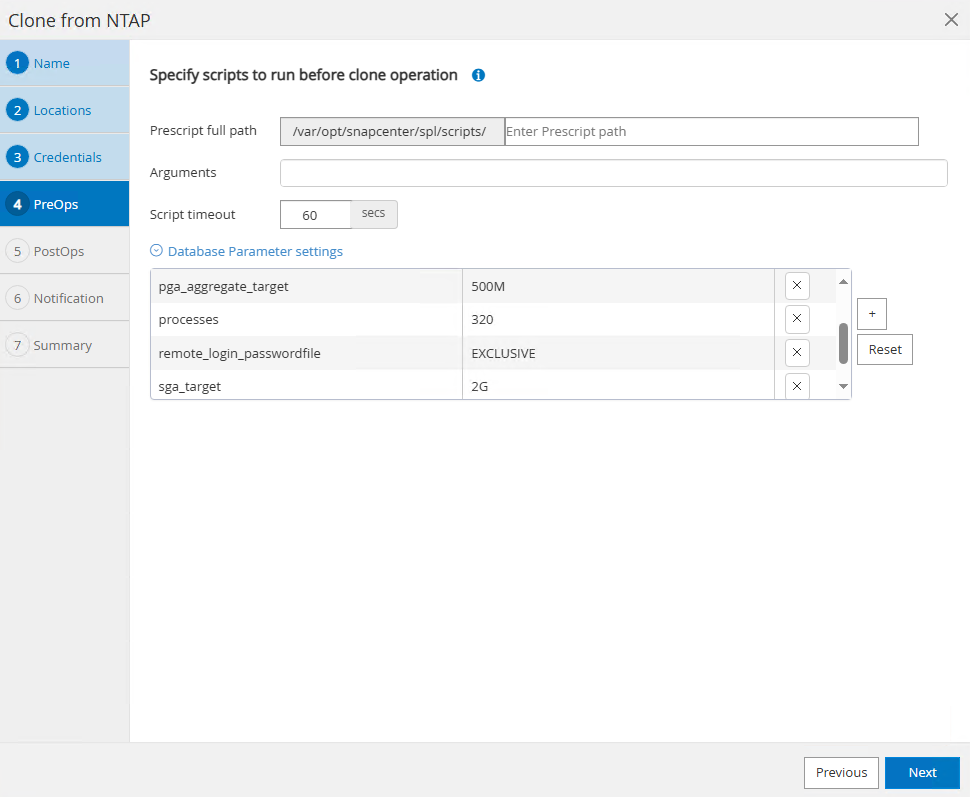

  12. Ändern Sie bei Bedarf die Parameter der Klondatenbank, z. B. indem Sie die PGA- oder SGA-Größe für eine Klondatenbank verringern. Geben Sie ggf. Skripte an, die vor dem Klonen ausgeführt werden sollen.

    Screenshot, der diesen Schritt in der GUI zeigt.

  13. Geben Sie SQL ein, das nach dem Klonen ausgeführt werden soll. In der Demo haben wir Befehle ausgeführt, um den Datenbankarchivmodus für eine Dev/Test/Report-Datenbank zu deaktivieren.

    Screenshot, der diesen Schritt in der GUI zeigt.

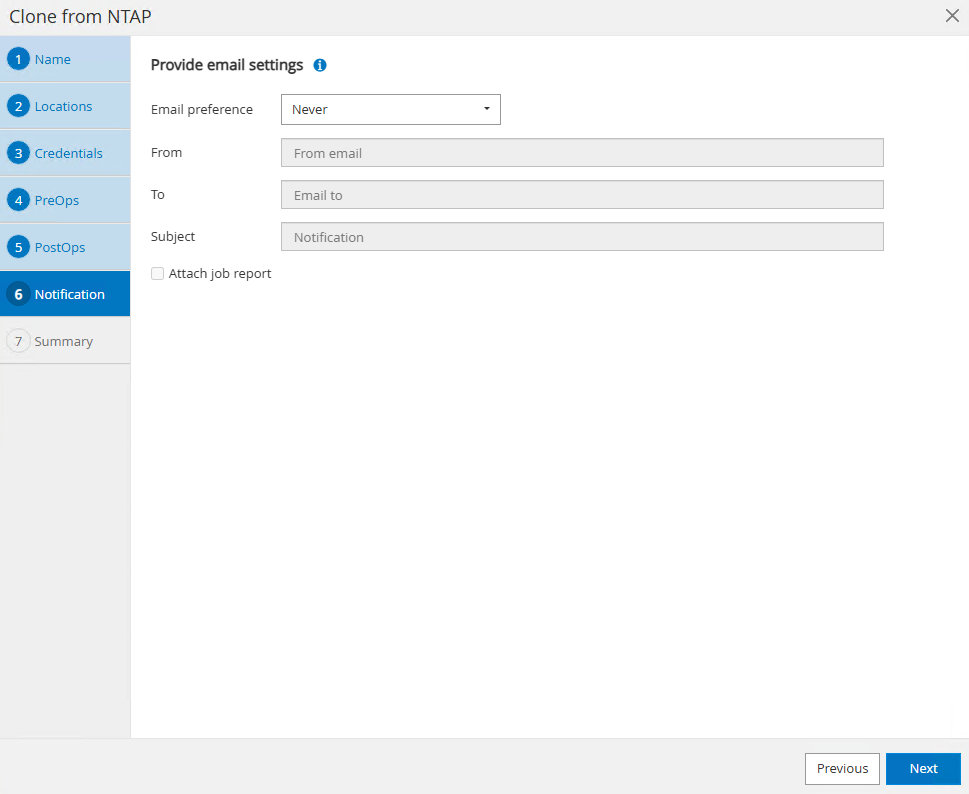

  14. Konfigurieren Sie bei Bedarf die E-Mail-Benachrichtigung.

    Screenshot, der diesen Schritt in der GUI zeigt.

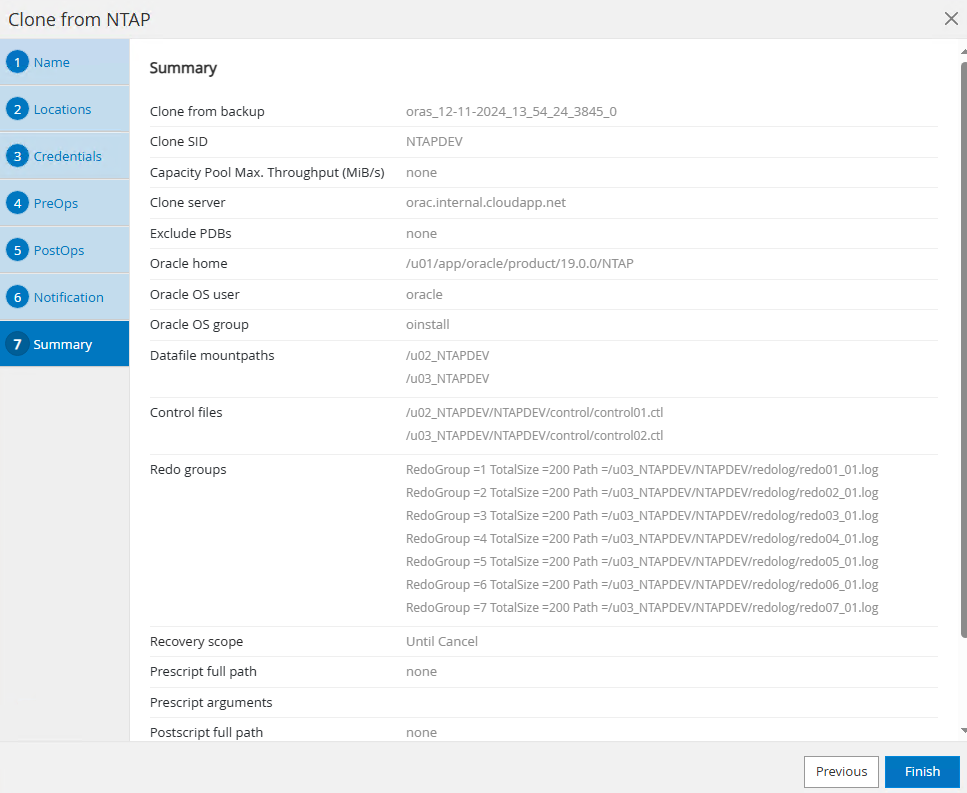

  15. Überprüfen Sie die Zusammenfassung, klicken Sie auf Finish um den Klon zu starten.

    Screenshot, der diesen Schritt in der GUI zeigt.

  16. Überwachen Sie den Klonjob in Monitor Tab. Wir haben festgestellt, dass das Klonen einer Datenbank mit einer Datenbankvolumengröße von etwa 950 GB etwa 14 Minuten dauerte.

    Screenshot, der diesen Schritt in der GUI zeigt.

  17. Validieren Sie die Klondatenbank von SnapCenter, die sofort in registriert ist Resources Registerkarte direkt nach dem Klonvorgang.

    Screenshot, der diesen Schritt in der GUI zeigt.

  18. Fragen Sie die Klondatenbank vom Klon-DB-Server ab. Wir haben bestätigt, dass die in der primären Datenbank aufgetretene Testtransaktion bis zur Klondatenbank durchgedrungen ist.

    [oracle@orac ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Wed Dec 11 20:16:09 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select name, open_mode, log_mode from v$database;

    NAME      OPEN_MODE            LOG_MODE
    --------- -------------------- ------------
    NTAPDEV   READ WRITE           NOARCHIVELOG

    SQL> select instance_name, host_name from v$instance;

    INSTANCE_NAME
    ----------------
    HOST_NAME
    ----------------------------------------------------------------
    NTAPDEV
    orac


    SQL> alter pluggable database all open;

    Pluggable database altered.

    SQL> alter pluggable database all save state;

    Pluggable database altered.


    SQL> alter session set container=ntap_pdb1;

    Session altered.

    SQL> select * from test;

            ID
    ----------
    DT
    ---------------------------------------------------------------------------
    EVENT
    --------------------------------------------------------------------------------
             1
    11-DEC-24 04.38.44.000000 PM
    a test transaction at primary database NTAP on DB server orap.internal.cloudapp.
    net

Damit ist die Demonstration des Oracle-Standbydatenbankklons im Oracle Data Guard auf dem Azure ANF-Speicher für DEV, TEST, REPORT oder andere Anwendungsfälle abgeschlossen. Mehrere Oracle-Datenbanken können aus derselben Standby-Datenbank im Oracle Data Guard auf ANF geklont werden.

Wo Sie weitere Informationen finden

Weitere Informationen zu den in diesem Dokument beschriebenen Informationen finden Sie in den folgenden Dokumenten und/oder auf den folgenden Websites:
