Konfiguration von ONTAP Volumes, Exportrichtlinien und Berechtigungen für Nutanix

Beitragende netapp-jsnyder
Änderungen vorschlagen
PDFs

Zu diesen Aufgaben gehören die Erstellung und Konfiguration von ONTAP Storage Volumes, die Konfiguration von Exportrichtlinien sowie die Definition der SVM-Rolle und des Servicekontos, die Nutanix zum Managen von ONTAP Storage verwendet. Nach Abschluss dieser Aufgaben lassen sich die FlexVol Exporte als gemeinsam genutzter Storage für Workloads virtueller Maschinen an den Nutanix Cluster anbinden.

Der Prozess beginnt mit der Erstellung von ONTAP FlexVol Volumes und der Konfiguration von NFS-Exportrichtlinien. Danach folgen die Definition der erforderlichen SVM-Rolle und der REST-API-Berechtigungen sowie abschließend die Anbindung des ONTAP Storage an den Nutanix Compute-Cluster.

ONTAP FlexVol Volumes erstellen

Zu den erforderlichen Schritten gehören das Erstellen der erforderlichen FlexVol volumes und das Anwenden der empfohlenen ONTAP Einstellungen, um die Kapazitätsauslastung, Storage-Effizienz und Performance für Nutanix Workloads zu optimieren.

Schritte

  1. Für die FlexVol volumes gelten die folgenden Einstellungen:

    Einstellung Konfiguration

    Volumengarantie

    Keine (thin provisioned)

    fractional_reserve

    0%

    snap_reserve

    0%

    Autosize

    Ein

    Speichereffizienz

    Aktiviert

    Automatisches Löschen

    volume / oldest_first

    Volume Tiering-Richtlinie

    Nur Snapshot

    try_first

    Automatisches Wachstum

    Snapshot-Richtlinie

    Keine
Hinweis

  • Provisionierung mehrerer FlexVol Volumes und Hinzufügen als Storage-Container.

  • Für die Daten der virtuellen Maschine sind mindestens 4 bis 8 NFSv3 Volumes vorzusehen.

  • Für den Nutanix Service oder das Metadaten-Volume ist ein dediziertes Volume vorgesehen. Obwohl Servicedaten ein Daten-Volume gemeinsam nutzen können, wird ein dediziertes Volume empfohlen.

  • Standardmäßig werden FlexVol Exportpfade verwendet. Wenn qtrees verwendet werden, muss beim Anhängen des Storage-Containers der qtree-Exportpfad angegeben werden.

  • Eine gleichmäßige Verteilung der Volumes auf ONTAP Knoten mit abwechselnder Platzierung auf den Knoten sorgt für eine ausgewogene Workload-Platzierung und Ressourcenauslastung im gesamten Cluster.

Die Größe des Service-Volumes berechnen

Die Größe des Metadaten-(Dienst-)Volumes lässt sich berechnen, wenn pro Clusterknoten mindestens 1 TiB (N × 1 TiB) zugewiesen wird. Beispielsweise benötigt ein Cluster mit 8 Knoten mindestens 8 TiB verfügbare Kapazität.

Hinweis

  • Erstellung einer einzelnen per Thin Provisioning bereitgestellten FlexVol volume für Nutanix-Metadaten.

  • Wenn für das Service-Volume kein dedizierter Exportpfad angegeben ist, verwendet das System automatisch den ersten Exportpfad, der für das Cluster Services Volume (Metadaten) konfiguriert ist, und weist diesem Pfad das Tag Cluster Services zu.

  • Nach dem Deployment sollten die ausgewählten FlexVol Volumes und ihre zugehörigen Exportpfade nicht umbenannt werden. Eine Umbenennung kann die I/O-Operationen virtueller Maschinen stören und die Zugänglichkeit von Workloads beeinträchtigen.

  • Das für das Service-Volume verwendete FlexVol volume kann mit Thin Provisioning konfiguriert werden.

Berechnung der Größe des Datenvolumens

Die Dimensionierung von Datenvolumes ähnelt der Dimensionierung von Datastores. Storage-Containervolumes sollten anhand der erwarteten Anzahl virtueller Maschinen, ihrer Kapazitätsanforderungen und des prognostizierten Wachstums dimensioniert werden. Zur Berücksichtigung von VM Provisionierung, Snapshots und Betriebs-Overhead sollte ausreichend freier Speicherplatz eingeplant werden; gleichzeitig sollten die Workloads auf mehrere Volumes verteilt werden, um Skalierbarkeit und eine ausgewogene Ressourcenauslastung zu unterstützen.

Konfiguration von ONTAP Exportrichtlinien

Die Exportrichtlinien sollten so konfiguriert sein, dass nur die Nutanix CVMs auf die NFS Volumes zugreifen können.

Daten-Volumes

  1. Auf Volume-Ebene ist eine Exportrichtlinie erforderlich, die die CVM-IP-Adressen oder den Subnetzbereich zulässt.

  2. Es gelten die folgenden Regeln:

    1. Schreibgeschützte Regel (rorule): sys

    2. Lese-/Schreibregel (rwrule): sys

    3. Superuser: sys

  3. Wenn qtrees verwendet werden, sollte pro qtree eine dedizierte Exportrichtlinienregel mit denselben Berechtigungen erstellt werden.

Service- oder Metadaten-Volume

  1. Auf Volume-Ebene ist eine Exportrichtlinie erforderlich, die die CVM-IP-Adressen oder den Subnetzbereich zulässt.

  2. Es gelten die folgenden Regeln:

    1. Schreibgeschützte Regel (rorule): sys

    2. Lese-/Schreibregel (rwrule): sys

    3. Superuser: sys

Hinweis

  • Alle ONTAP NFS-Exporte sollten den Zugriff nur von den Nutanix CVM-IP-Adressen oder dem entsprechenden CVM-Subnetz zulassen.

  • Mithilfe der Prism API oder ncli lässt sich die Liste der CVM-Host-IP-Adressen zum Aktualisieren der Exportrichtlinie ermitteln.

Konfiguration von ONTAP Rollen und Berechtigungen

Um ONTAP Storage mit einem Nutanix Compute-Cluster zu verbinden, verwendet Nutanix die ONTAP REST API für Vorgänge in der Kontrollebene (VM-Provisionierung, Klonen, Snapshots und Storage-Management) und NFSv3 für den Datenpfad.

Es empfiehlt sich, eine ONTAP Rolle mit minimalen Berechtigungen zu erstellen, sodass Sie die ONTAP admin Rolle nicht zum Ausführen von Vorgängen im Nutanix Compute-only Cluster verwenden müssen. Diese minimalen Rollen sind auf der ONTAP Storage-Seite auf SVM-Level erforderlich.

Hinweis

  • Zu verwenden sind die Standardkonfigurationseinstellungen für ONTAP NFS.

  • Sie können auch die vsadmin Rolle verwenden.

Mindestberechtigungen für REST API

Zum Ermöglichen von Nutanix Storage-Erkennung, Provisionierung, Klonen und Managementvorgängen ist eine benutzerdefinierte ONTAP SVM Rolle mit den minimal erforderlichen REST API Berechtigungen erforderlich.

REST API Endpunkt Zugang Zweck

/api/cluster

Nur lesen

Cluster-Authentifizierung und Versionsvalidierung

/api/cluster/jobs

Nur lesen

Überwachung asynchroner Storage-Vorgänge

/api/network/ip/interfaces

Nur lesen

Informationen zu ONTAP Daten-LIFs

/api/storage/file/clone

Lesen/Erstellen

VM-Klonen, Snapshot- und Sicherungsvorgänge

/api/storage/volumes

Nur lesen

Volumenerkennung und -verwaltung

/api/storage/volumes/*/files

Voller Zugriff

Von Nutanix verwaltete Dateien erstellen, ändern, lesen und löschen

Konfiguration des Dienstkontos

Sie können die Rolle und den Benutzer mit ONTAP System Manager oder mit der ONTAP CLI erstellen.

System Manager
Schritte

  1. Erstellung einer benutzerdefinierten Rolle auf SVM Level.

    1. Die Auswahl erfolgt über Storage > Storage VMs > angegebene SVM > Settings > Users and Roles.

    2. Das Pfeilsymbol (→) neben Benutzer und Rollen auswählen.

    3. Unter Rollen erfolgt die Auswahl von +Hinzufügen.

    4. Definieren Sie die Regeln für die Rolle und klicken Sie auf Save.

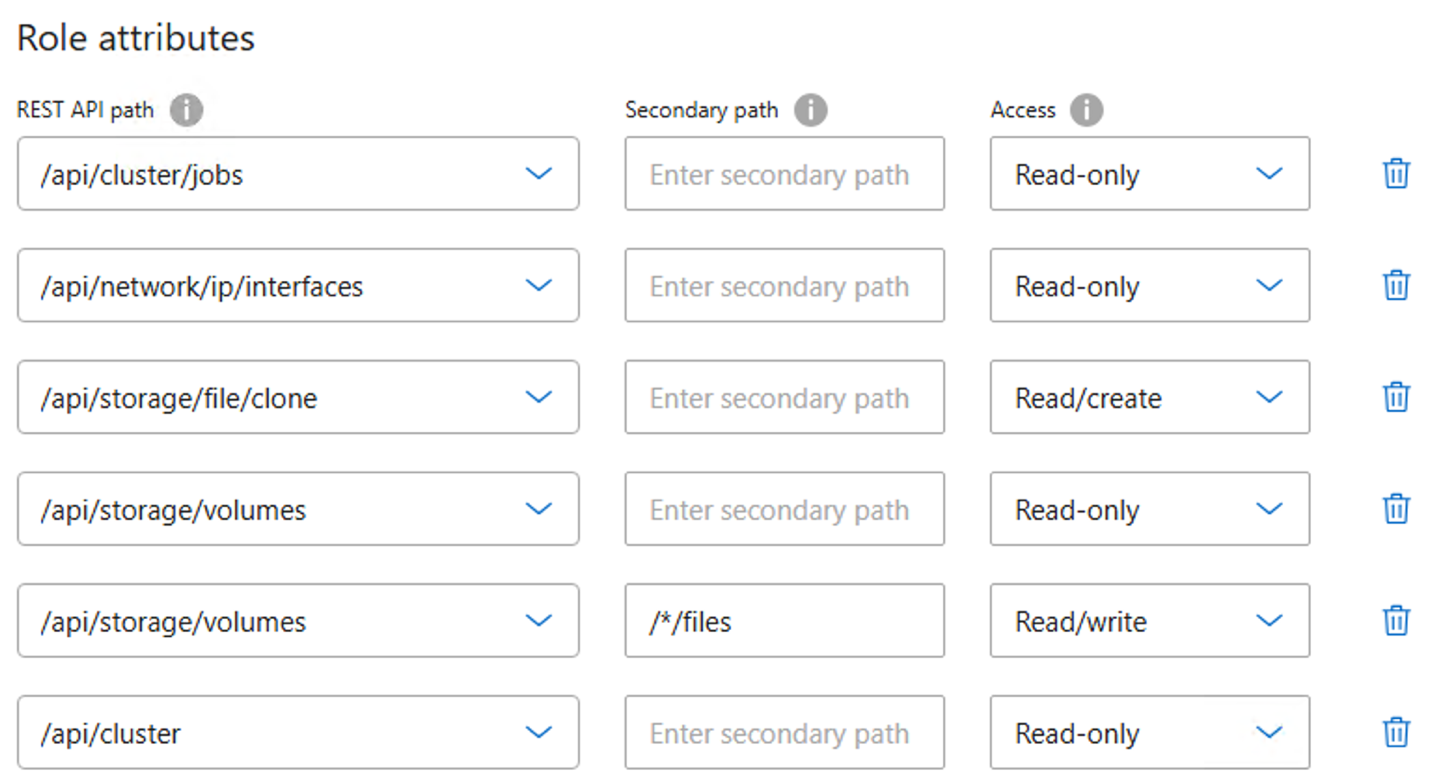

      Seite mit den Rollenattributen in ONTAP System Manager, auf der die REST API-Pfade und Zugriffsebenen für die Nutanix-Rolle aufgelistet sind

  2. Die Rolle wird dem Nutanix-Administratorbenutzer zugewiesen.

    1. Auf der Seite Benutzer und Rollen erfolgt unter Benutzer die Auswahl von +Hinzufügen.

    2. Die Auswahl umfasst den gewünschten Benutzernamen sowie im Dropdown-Menü Role die im vorherigen Schritt erstellte Rolle.

    3. Für Benutzeranmeldemethoden wird HTTP ausgewählt.

    4. Auf Speichern klicken.

      Seite „Benutzer und Rollen“ im ONTAP System Manager mit dem der benutzerdefinierten Rolle zugeordneten Nutanix-Benutzer

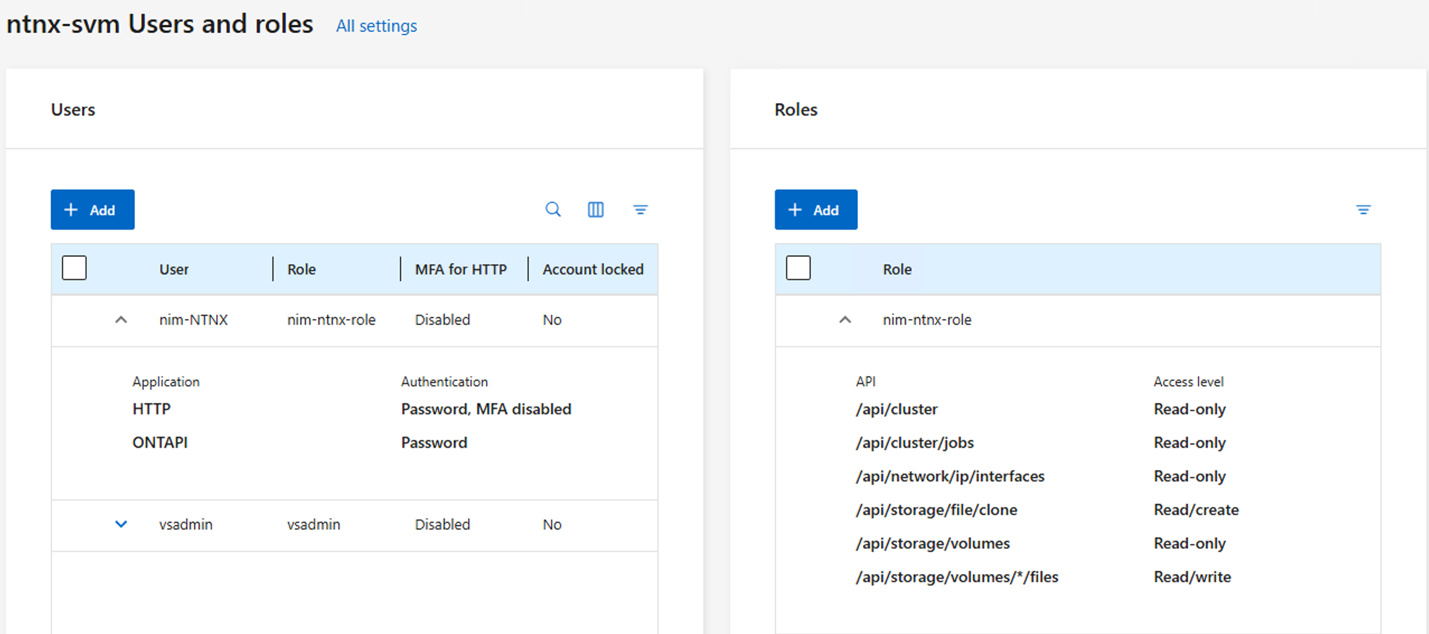

    Seite „Benutzer und Rollen“ in ONTAP System Manager mit den Benutzern und den Rollenzugriffsebenen für die SVM

CLI
Schritte

  1. Die Rolle lässt sich mit den folgenden Befehlen erstellen. Dabei werden ntnx-svm und nim-ntnx-role durch Ihre SVM- und Rollennamen ersetzt.

    security login rest-role create -vserver ntnx-svm -role nim-ntnx-role -api "/api/cluster" -access readonly
security login rest-role create -vserver ntnx-svm -role nim-ntnx-role -api "/api/cluster/jobs" -access readonly
security login rest-role create -vserver ntnx-svm -role nim-ntnx-role -api "/api/network/ip/interfaces" -access readonly
security login rest-role create -vserver ntnx-svm -role nim-ntnx-role -api "/api/storage/file/clone" -access read_create
security login rest-role create -vserver ntnx-svm -role nim-ntnx-role -api "/api/storage/volumes" -access readonly
security login rest-role create -vserver ntnx-svm -role nim-ntnx-role -api "/api/storage/volumes/*/files" -access all

  2. Erstellen des Benutzers und Zuordnen zur Rolle.

    security login create -vserver ntnx-svm -user-or-group-name nim-ntnx-user -application http -authentication-method password -role nim-ntnx-role
Hinweis Der Benutzername und das Passwort des ONTAP Service Accounts sind erforderlich, wenn Sie das ONTAP Array zum Nutanix Cluster hinzufügen. Die Konfiguration der ONTAP Storage SVM in Prism Element oder Prism Central erfolgt mit diesem Benutzer.
