Prüfen Sie, ob zwei Linux-VLAN-Schnittstellen verfügbar sind.

Stellen Sie sicher, dass multipath-tools und iSCSI-Initiator-Dienstprogramme auf allen OpenNebula Hosts installiert sind und beim Systemstart automatisch gestartet werden.

apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools open-iscsi
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now open-iscsi

dnf list installed | grep device-mapper-multipath
# If need to install, execute the following line.
dnf install device-mapper-multipath iscsi-initiator-utils
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now iscsid

Sammeln Sie die iSCSI-Host-IQN für alle OpenNebula Hosts und übermitteln Sie diese dem Speicheradministrator.

cat /etc/iscsi/initiator.name

Stellen Sie sicher, dass die SVM mit aktiviertem iSCSI-Protokoll verfügbar ist. Folgen "ONTAP 9 Dokumentation"Die

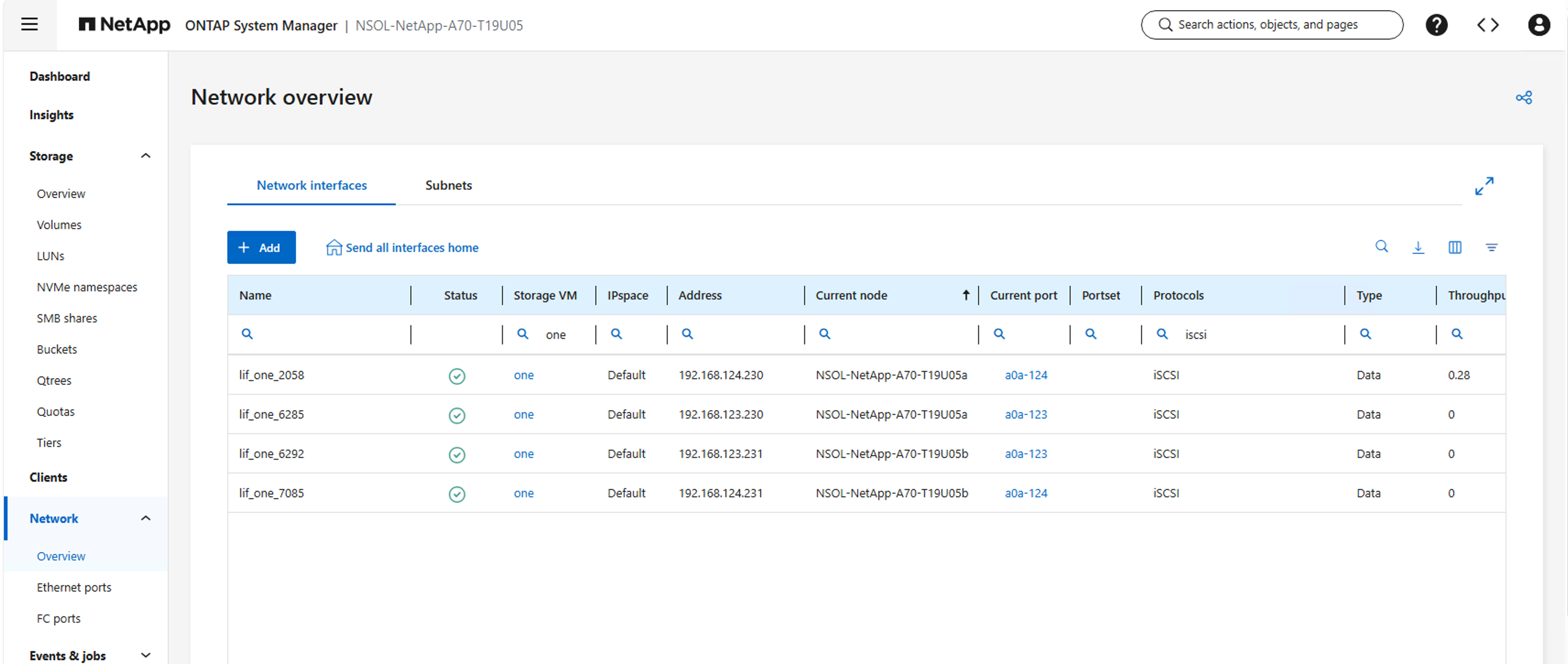

Erstellen Sie zwei LIFs pro Controller, die für iSCSI dediziert sind. Zwei LIFs pro Controller werden für Redundanz und Multipath-Performance empfohlen. Stellen Sie sicher, dass die LIFs auf den VLAN-Schnittstellen erstellt werden, die auf OpenNebula Hosts konfiguriert sind. Jumbo-Frames (MTU 9000) werden für bessere Performance empfohlen.

Erstellen Sie eine Initiatorgruppe und fügen Sie die Host-iSCSI-Initiatoren hinzu. Normalerweise wird eine Initiatorgruppe für einen OpenNebula Cluster erstellt. Fügen Sie Frontend-Server und Hypervisor-Hosts in dieselbe Initiatorgruppe ein, um sowohl Image- als auch System-Datenspeicher zu unterstützen.

Erstellen Sie eine ONTAP-Rolle und ein Benutzerkonto mit ONTAP-REST-API-Zugriff, der auf die Ziel-SVM beschränkt ist. Dieser Benutzer wird vom NetApp-Treiber in OpenNebula verwendet. Siehe "Arbeiten mit Benutzern und Rollen" ONTAP-Dokumentation für weitere Informationen. Notieren Sie sich den Benutzernamen und das Passwort, um sie in den Virtualisierungskonfigurationsaufgaben zu verwenden.

Sammeln Sie die SVM iSCSI-Ziel-IQN und UUIDs für die folgenden Ressourcen zur Verwendung in den Virtualisierungskonfigurationsaufgaben:

Stellen Sie eine SSH-Verbindung zu einem der Frontend-Server her und ermitteln Sie alle iSCSI Lif-Portale, indem Sie eine der iSCSI data lif-Adressen angeben.

iscsiadm -m discovery -t sendtargets -p <iscsi data lif address>
iscsiadm -m node
iscsiadm -m node -l

Erstellen Sie eine Konfigurationsdatei basierend auf dem gewünschten Datenspeichertyp. Eine vollständige Attributliste finden Sie unter "OpenNebula NetApp SAN-Dokumentation". Beispieldateien sind unten aufgeführt:

$cat netapp-image.conf
NAME = "Image-NetApp-iSCSI"
TYPE = "IMAGE_DS"
DS_MAD = "netapp"
TM_MAD = "netapp"
DISK_TYPE = "BLOCK"
NETAPP_HOST = "<ontap_cluster_ip>"
NETAPP_USER = "<ontap_api_user>"
NETAPP_PASS = "<ontap_api_password>"
NETAPP_SVM = "<ontap_svm_uuid>"
NETAPP_AGGREGATES = "<ontap_aggregate_uuid>"
NETAPP_IGROUP = "<ontap_igroup_uuid>"
NETAPP_TARGET = "<ontap_iscsi_target_iqn>"
# Optional suffix to share SVM across multiple tenants
NETAPP_SUFFIX = "t1"

$cat netapp-system.conf
NAME = "System-NetApp-iSCSI"
TYPE = "SYSTEM_DS"
TM_MAD = "netapp"
DISK_TYPE = "BLOCK"
NETAPP_HOST = "<ontap_cluster_ip>"
NETAPP_USER = "<ontap_api_user>"
NETAPP_PASS = "<ontap_api_password>"
NETAPP_SVM = "<ontap_svm_uuid>"
NETAPP_AGGREGATES = "<ontap_aggregate_uuid>"
NETAPP_IGROUP = "<ontap_igroup_uuid>"
NETAPP_TARGET = "<ontap_iscsi_target_iqn>"
# Optional suffix to share SVM across multiple tenants
NETAPP_SUFFIX = "t1"

Führen Sie onedatastore create <configuration file> aus. Notieren Sie sich die nach der Erstellung zurückgegebene Datenspeicher-ID.

Überprüfen Sie, ob der Datenspeicher erfolgreich erstellt wurde, indem Sie onedatastore show <datastore_id> ausführen.

Apps auf dem Image-Datenspeicher herunterladen und eine VM mithilfe von Vorlagen erstellen, um sie auf dem System-Datenspeicher bereitzustellen.

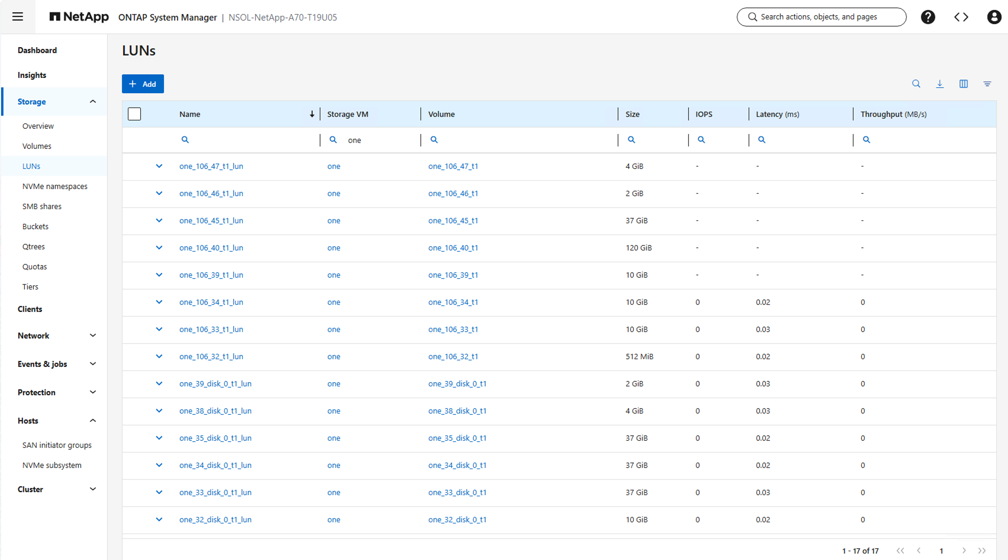

Überprüfen Sie die auf ONTAP für das Image und die Festplatten der virtuellen Maschinen erstellten LUNs. Die verwendete Namenskonvention ist wie folgt:
