Prüfen Sie, ob zwei Linux-VLAN-Schnittstellen verfügbar sind.

Stellen Sie sicher, dass multipath-tools und iSCSI-Initiator-Dienstprogramme auf allen OpenNebula Hosts installiert sind und beim Systemstart automatisch gestartet werden.

apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools open-iscsi
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now open-iscsi

dnf list installed | grep device-mapper-multipath
# If need to install, execute the following line.
dnf install device-mapper-multipath iscsi-initiator-utils
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now iscsid

Sammeln Sie die iSCSI-Host-IQN für alle OpenNebula Hosts und übermitteln Sie diese dem Speicheradministrator.

cat /etc/iscsi/initiator.name

Stellen Sie sicher, dass die SVM mit aktiviertem iSCSI-Protokoll verfügbar ist. Folgen "ONTAP 9 Dokumentation"Die

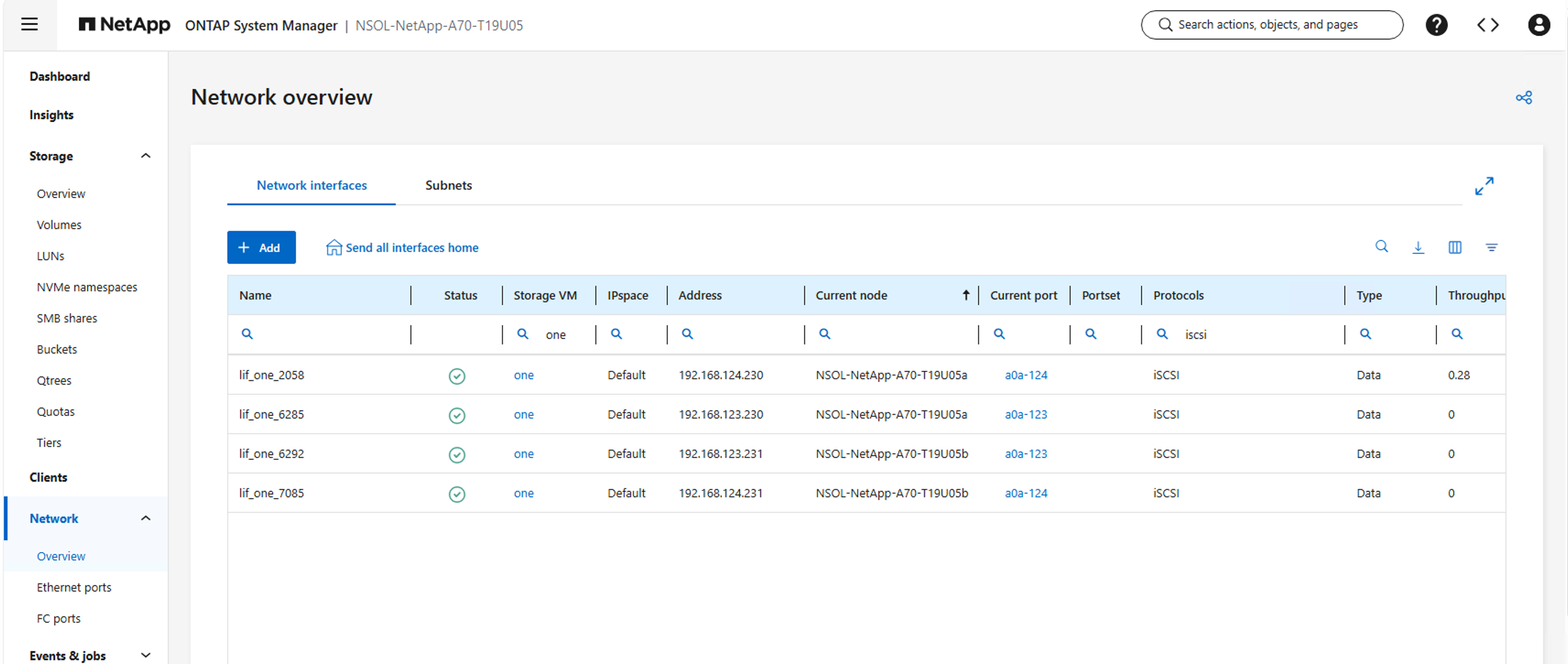

Erstellen Sie zwei LIFs pro Controller, die für iSCSI dediziert sind. Zwei LIFs pro Controller werden für Redundanz und Multipath-Performance empfohlen. Stellen Sie sicher, dass die LIFs auf den VLAN-Schnittstellen erstellt werden, die auf OpenNebula Hosts konfiguriert sind. Jumbo-Frames (MTU 9000) werden für bessere Performance empfohlen.

Erstellen Sie LUNs und stellen Sie sie den Host-iSCSI-Initiatoren bereit. Typischerweise wird eine Initiatorgruppe für einen OpenNebula Cluster erstellt. Schließen Sie Frontend-Server und Hypervisor-Hosts in dieselbe Initiatorgruppe ein, um sowohl Image- als auch System-Datenspeicher zu unterstützen.

Benachrichtigen Sie den Virtualisierungsadministrator, dass die LUN erstellt wurde.

Stellen Sie eine SSH-Verbindung zu einem der Frontend-Server her und ermitteln Sie alle iSCSI Lif-Portale, indem Sie eine der iSCSI data lif-Adressen angeben.

iscsiadm -m discovery -t sendtargets -p <iscsi data lif address>
iscsiadm -m node
iscsiadm -m node -l
iscsiadm -m session

Führen Sie rescan-scsi-bus.sh oder echo "- - -" > /sys/class/scsi_host/host*/scan aus, um den SCSI-Bus erneut zu scannen und neue LUNs zu erkennen.

Überprüfen Sie, ob die LUN auf allen OpenNebula-Hosts mit lsblk -S oder dem Befehl fdisk -l sichtbar ist.

Führen Sie iscsiadm -m session -P 3 aus, um die Zuordnung von LUN zu Gerätenamen abzurufen.

Fügen Sie das Gerät zur Multipath-Konfiguration hinzu, indem Sie multipath -a /dev/<device_name> ausführen. Führen Sie dann multipath -r aus, um die Multipath-Konfiguration neu zu laden. Überprüfen Sie die Multipath-Konfiguration, indem Sie den Befehl multipath -ll ausführen.

Erstellen Sie eine Konfigurationsdatei basierend auf dem gewünschten Datenspeichertyp. Eine vollständige Attributliste finden Sie unter "OpenNebula LVM-Dokumentation". Beispieldateien sind unten aufgeführt:

$cat iscsi-restic.conf
NAME = "Backup-Restic-iSCSI01"
TYPE = "BACKUP_DS"

DS_MAD = "restic"
TM_MAD = "-"

RESTIC_PASSWORD = "<restic_password>"
RESTIC_SFTP_SERVER = "<backup server>"

$cat iscsi-rsync.conf
NAME = "Backup-Rsync-iSCSI02"
TYPE = "BACKUP_DS"

DS_MAD = "rsync"
TM_MAD = "-"

RSYNC_USER = "<rsync_user>"
RSYNC_HOST = "<backup server>"

$cat iscsi-kernel.conf
NAME = "File-Kernel-iSCSI03"
TYPE = "FILE_DS"
DS_MAD = "fs"
TM_MAD = "local"
SAFE_DIRS = "/var/tmp/files"

$cat iscsi-image.conf
NAME = "Image-iSCSI04"
TYPE = "IMAGE_DS"
DS_MAD = "fs"
TM_MAD = "fs_lvm_ssh"
DISK_TYPE = "block"
LVM_THIN_ENABLE = "yes"

$cat iscsi-system.conf
NAME = "System-iSCSI05"
TYPE = "SYSTEM_DS"
TM_MAD = "fs_lvm_ssh"
DISK_TYPE = "block"
BRIDGE_LIST = "<space-separated list of OpenNebula hosts>" # If LUN not presented to frontend hosts
LVM_THIN_ENABLE = "yes"

Führen Sie onedatastore create <configuration file> aus. Notieren Sie sich die nach der Erstellung zurückgegebene Datenspeicher-ID.

Erstellen Sie eine Volume-Gruppe auf der iSCSI-LUN mit dem vgcreate <vg_name> <multipath_device> Befehl. Für Image-Datenspeicher kann der Name der Volume-Gruppe beliebig gewählt werden. Für System-Datenspeicher muss der Name der Volume-Gruppe das Format vg-one-<datastore id> haben. Dies ist erforderlich, damit OpenNebula die richtige Volume-Gruppe für System-Datenspeicher identifizieren kann. Fahren Sie mit den folgenden Schritten fort, wenn Sie einen Backup-/Datei-/Image-Datenspeicher erstellen. Für System-Datenspeicher beenden Sie hier.

Erstellen Sie einen logischen Volume-Thin-Pool mit dem lvcreate -l 100%FREE -n <logical volume name> <volume group name> Befehl. Für Systemdatenspeicher erstellt OpenNebula den LVM-Thin-Pool bei Bedarf automatisch.

Erstellen Sie ein Dateisystem auf dem logischen Volume mit dem mkfs.ext4 /dev/<volume group>/<logical volume>-Befehl. Für Systemdatenspeicher ist keine Dateisystemerstellung erforderlich.

Aktualisieren Sie /etc/fstab oder die Automount-Konfiguration, um den Datenspeicher mit den gewünschten Mount-Optionen einzubinden. Angenommen wird der Standardspeicherort /var/lib/one/datastores. Kann mit onedatastore show <datastore_id> validiert werden. Falls nicht, prüfen Sie den Parameter DATASTORE_LOCATION in /etc/one/oned.conf. Stellen Sie sicher, dass der <datastore_id> Ordner unter dem Datenspeicherort existiert. Beispielhafte Einträge sind unten aufgeführt:

/dev/<vg name>/<logical volume> /var/lib/one/datastores/<datastore_id> ext4 _netdev,noauto,x-systemd.automount,nofail 0 2

/var/lib/one/datastores/<datastore_id> -fstype=ext4,_netdev,noauto,x-systemd.automount,nofail,rw :/dev/<vg name>/<logical volume>

Mounten Sie den Datenspeicher mit mount -a oder systemctl reload autofs-Befehl.

Überprüfen Sie mit dem Befehl mount, ob der Datenspeicher eingebunden ist, und überprüfen Sie die Datenspeicherkapazität mit dem onedatastore show <datastore_id> Befehl.

Stellen Sie sicher, dass der Benutzer und die Gruppe „oneadmin“ Eigentümer des Datenspeicherordners sind. Passen Sie die Berechtigungen mit dem chown -R oneadmin:oneadmin /var/lib/one/datastores/<datastore_id> Befehl an.
