ONTAP Foreign LUN Import (FLI) empfohlene FC-Verkabelungs- und Zonierungspraktiken

Beitragende netapp-barbe netapp-aherbin
Änderungen vorschlagen
PDFs

ONTAP iSCSI FLI verwendet einen ONTAP Software-iSCSI-Initiator, der in den FLI-Stack integriert ist und ausgehende iSCSI-Sitzungen an Intercluster-LIFs bindet, wobei die Backend-Konnektivität durch Intercluster-LIF-Netzwerke und nicht durch Host-Daten-LIFs gesteuert wird.

Da Sitzungen auf Intercluster-LIFs basieren, planen Sie die Platzierung, Erreichbarkeit und Redundanz der Intercluster-LIFs, die typischerweise auf dem LUN-besitzenden Knoten und seinem HA-Partner liegen, mit einer ausfallsicheren Platzierung über Ports, um Single Points of Failure zu vermeiden. Bevor Sie Sitzungen erstellen, validieren Sie das End-to-End-Routing mit VLAN-Erreichbarkeit zwischen den Intercluster-LIF-IPs und den Zielportal-IPs des fremden Arrays, einschließlich der Freigabe von TCP-Port 3260, da eine erfolgreiche Netzwerkverbindung eine Voraussetzung für die LUN-Erkennung ist.

Sitzungen müssen explizit unter Verwendung der Zielportal-IP und des Ziel-IQN erstellt werden. iSCSI-Erkennungssitzungen werden nicht verwendet. Das vorgesehene Resilienzmodell ist eine vollständige Mesh-Konnektivität, bei der jeder teilnehmende ONTAP-Knoten Sitzungen zu jedem fremden Zielportal herstellt, sodass die fremde LUN vor Beginn des Imports über alle verfügbaren Pfade sichtbar ist.

Das Backend-Transportprotokoll (iSCSI oder FC) ist unabhängig vom Frontend-Protokoll, mit dem Sie die Ziel-ONTAP-LUN den Hosts bereitstellen. Sie können den Import über ein iSCSI-Backend durchführen und die Bereitstellung über FC oder iSCSI vornehmen. Wählen Sie zwischen Offline- oder Online-Migration, je nachdem, ob die Host-I/O für den vollständigen Import gestoppt werden muss oder nach einer kurzen Umschaltung fortgesetzt werden kann, während die Kopie im Hintergrund weiterläuft.

Unabhängig davon, ob es sich beim Backend um FC oder iSCSI handelt, kann das Frontend-Transportprotokoll für das SAN SCSI FC oder iSCSI sein.

Bevor Sie beginnen

  • Verwenden Sie den version Befehl, um die ONTAP-Version zu bestätigen und sicherzustellen, dass der Cluster auf der vorgesehenen Version für iSCSI FLI ist.

Informationen zu diesem Vorgang

Die Einrichtung der ONTAP FLI iSCSI-Backend-Konnektivität umfasst die Intercluster-LIF, den iSCSI-Initiator und Sitzungen. Führen Sie die folgenden Schritte aus, um die iSCSI-Backend-Konnektivität vor dem Import einzurichten und zu validieren:

  • Vergewissern Sie sich, dass auf beiden HA-Knoten, die Sie für den Import verwenden werden (dem besitzenden Knoten und dem HA-Partner), Intercluster-LIFs vorhanden sind und dass sie aktiv und erreichbar sind.

  • Erstellen Sie ONTAP-Software-iSCSI-Initiatoren, die an Intercluster-LIFs gebunden sind (ein Initiator pro LIF).

  • Erstellen Sie iSCSI-Sitzungen von beiden Knoten zu den Zielportalen und der IQN des fremden Arrays.

  • Bestätigen Sie, dass die Sitzungen fehlerfrei sind und der fremde LUN erkannt wurde.

Schritte

  1. Intercluster-LIFs validieren:

    network interface show -service-policy default-intercluster -fields vserver,home-node,home-port,curr-node,curr-port,address,ipspace,status-admin,status-oper

    Beispielausgabe

    vserver         lif             address        home-node home-port curr-node  curr-port status-oper status-admin ipspace

C1_vsim_cluster iSCSI_FLI_IC_1  172.21.180.220 vsim       e0d      vsim        e0d       up          up          Default
C1_vsim2_cluster iSCSI_FLI_IC_2 172.21.180.228 vsim2      e0d      vsim2       e0d       up          up          Default
2 entries were displayed.

  2. Prüfen Sie, ob die Netzwerkports aktiv sind und sich im richtigen IPSpace befinden:

    network port show -port e0d -fields port ,ipspace ,broadcast-domain ,link ,mtu,speed-admin ,speed-oper ,health-status

    Beispielausgabe

    node  port link mtu  speed-admin speed-oper ipspace broadcast-domain health-status
----- ---- ---- ---- ----------- ---------- ------- ---------------- -------------
vsim  e0d  up   1500 auto        1000       Default Default          healthy
vsim2 e0d  up   1500 auto        1000       Default Default          healthy
2 entries were displayed.

  3. Prüfen Sie die Erreichbarkeit jedes fremden Zielportals von ONTAP (pro Zielportal wiederholen):

    network ping -lif <IC_LIF_NAME> -destination <FOREIGN_TARGET_IP>

    Beispielausgabe

    C1_vsim_cluster::*>  network ping -node vsim -destination 172.21.180.238
172.21.180.238 is alive
C1_vsim_cluster::*> network ping -node vsim -destination 172.21.180.238
172.21.180.238 is alive
C1_vsim_cluster::*>

  4. Prüfen, ob der iSCSI-Initiator existiert, oder einen iSCSI-Initiator erstellen, der an eine Intercluster-LIF gebunden ist (auf beiden HA-Knoten wiederholen):

    storage iswi initiator create -node <NODE_A> -lif <IC_LIF_A> -initiator-name <INIT_NAME_A>
    storage iswi initiator create -node <NODE_B> -lif <IC_LIF_B> -initiator-name <INIT_NAME_B>

  5. Stellen Sie die Berechtigungsstufe auf „Erweitert“ ein:

    set -privilege advanced

    Beispielausgabe

    C1_vsim_cluster::> set -privilege advanced
Warning: These advanced commands are potentially dangerous; use them only when
         directed to do so by NetApp personnel.
Do you want to continue? {y|n}: y

  6. Liste der iSCSI-Initiatoren anzeigen:

    storage iscsi-initiator show

    Beispielausgabe

    C1_vsim_cluster::*> storage iscsi-initiator show
This table is currently empty.

  7. Erstellen Sie die iSCSI-Initiatoren:

    storage iscsi-initiator create -node <node_name> -initiator-name <initiator_name> -lif <lif_name>

    Beispiel

    C1_vsim_cluster::*>  storage iscsi-initiator create -node vsim  -initiator-name init207m  -lif iSCSI_FLI_IC_1
C1_vsim2_cluster::*> storage iscsi-initiator create -node vsim2 -initiator-name init207n  -lif iSCSI_FLI_IC_2

  8. Überprüfen Sie, ob die Initiatoren erstellt wurden:

    storage iscsi-initiator show

    Beispielausgabe

    C1_sti84-vsim-ucs207m_cluster::*> storage iswi initiator show
       Initiator Logical        Source
 Node  Name      Interface      Name                   ISID              State
----- ---------  -----------    ---------------------  ----------------  -------------
vsim  init207m   iSCSI_FLI_IC_1 iqn.1992-08.com.netapp:sn.4086639599:vs.1  80:0a:75:00:00:00  online
vsim2 init207n   iSCSI_FLI_IC_2 iqn.1992-08.com.netapp:sn.4086639600:vs.1  80:1f:61:00:00:00  online
2 entries were displayed.

  9. Erstellen Sie iSCSI-Sitzungen zum fremden Ziel von beiden Knoten für jedes <TARGET_IP>/<TARGET_IQN>-Paar und stellen Sie sicher, dass die Sitzungen eine vollständige Mesh-Topologie bilden, bei der jeder Knoten eine Sitzung zu jedem Zielportal herstellt:

    storage iswi initiator session create -node <NODE_A> -initiator-name <INIT_NAME_A> -target-ip <TARGET_IP> -target-name <TARGET_IQN> -target-port 3260
    storage iswi initiator session create -node <NODE_B> -initiator-name <INIT_NAME_B> -target-ip <TARGET_IP> -target-name <TARGET_IQN> -target-port 3260

    Beispiel

    C1_vsim_cluster::*> storage iswi initiator session create -node vsim -initiator-name init207m -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.238
C1_vsim_cluster::*> storage iswi initiator session create -node vsim2 -initiator-name init207n -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.238

C1_vsim_cluster::*> storage iswi initiator session create -node vsim2 -initiator-name init207n -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.230
C1_vsim_cluster::*> storage iswi initiator session create -node vsim -initiator-name init207m -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.230

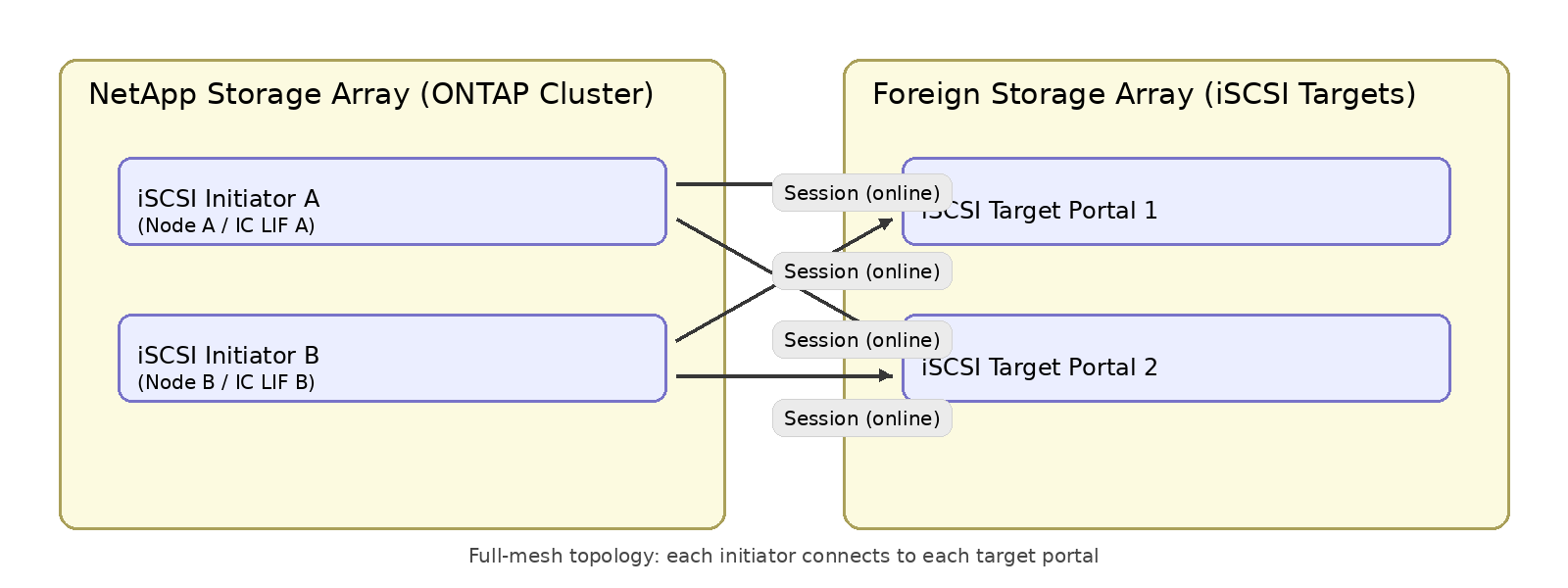

    Neue iSCSI-Sitzungen von beiden Knoten zu jedem Zielportal

  10. Sitzungen überprüfen:

    storage iswi initiator session show -node <NODE_A> -initiator-name <INIT_NAME_A>
    storage iswi initiator session show -node <NODE_B> -initiator-name <INIT_NAME_B>

    Beispiel

    C1_sti84-vsim-ucs207m_cluster::*> storage iswi initiator session show
      Initiator  Target                                  Target-ip       Target Tpgroup-tag TSIH State
Node  Name       Name                                                    Port
----- --------- ---------------------------------------- --------------  ------ ------      ---- ------
vsim  init207m  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.230  3260   1026          2  online
vsim  init207m  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.238  3260   1032          1  online
vsim2 init207n  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.230  3260   1026          1  online
vsim2 init207n  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.238  3260   1032          2  online
4 entries were displayed.

  11. Statistiken starten

    Diese Statistiken helfen bei der Fehlerbehebung während des iSCSI FLI.

    statistics start -object <pbject> -sample-id <sample_id>

    Beispiel

    C1_sti84-vsim-ucs207m::*> statistics start -object iswi_session -sample-id iswi_fli_import
Statistics collection is being started for sample-id: iswi_fli_import

  12. Überprüfen Sie die Sitzungsstatistiken:

    statistics show -sample-id <sample_id>

    Beispiel

    C1_sti84-vsim-ucs207m_cluster::*> statistics show -sample-id iswi_fli_import
Object: iswi_session
Instance: (init207m)-(172.21.180.230)
Start-time: 4/5/2026 08:37:15
End-time: 4/5/2026 08:37:34
Elapsed-time: 19s
Scope: sti84-vsim-ucs207m

    Counter                                                     Value
    -------------------------------- --------------------------------
    instance_name                         (init207m)-(172.21.180.230)
    instance_uuid                          iqn.1992-08.com.netapp:sn.
                                     054a3ea61f7c11f1bc73005056acc5b1
                                                                :vs.3
    node_name                                      sti84-vsim-ucs207m
    process_name                                                    -
    read_data                                                       0
    read_ops                                                        0
    session_state                                              Online
    write_data                                                      0
    write_ops                                                       0
Object: iswi_session
Instance: (init207m)-(172.21.180.238)
Start-time: 4/5/2026 08:37:15
End-time: 4/5/2026 08:37:34
Elapsed-time: 19s

  13. Überprüfen Sie die Konnektivität des externen Arrays:

    In dieser Phase muss das iSCSI-Ziel des externen Speichersystems eine aktive Anmeldung und Sitzung vom NetApp iSCSI-Initiator erkennen und bestätigen können. Verwenden Sie die vom Hersteller empfohlenen Befehle auf dem externen Speichersystem, um zu überprüfen, ob der Initiator verbunden ist und die Sitzungen fehlerfrei sind.

    Beispiel

    pureport list --initiator --raw --filter "initiator.iqn='<HOST_IQN>'"
pureport list -initiator
purehost list --all

Erkennungs-Checkpoint: Wenn Sitzungen eingerichtet sind, sollte ONTAP Speicherpfade hinzufügen und die fremden LUNs im Speicherstapel erkennen, was die Voraussetzung ist, um die Festplatte als fremd zu kennzeichnen und mit dem Import-Workflow fortzufahren.
