Plattform-Portzuweisungen für 12-Port- Cisco 9336C-FX2-Switches in einer MetroCluster -IP-Konfiguration
Änderungen vorschlagen
PDFs
Die Portnutzung in einer MetroCluster IP-Konfiguration hängt vom Switch-Modell und dem Plattformtyp ab.
Lesen Sie die folgenden Überlegungen, bevor Sie die Konfigurationstabellen verwenden:
-
Die Tabellen in diesem Abschnitt gelten für 12-Port-Switches Cisco 9336C-FX2.
Wenn Sie einen 36-Port Cisco 9336C-FX2 Switch haben, der keine NS224-Shelves verbindet, verwenden Sie die Tabellen in "Plattform-Portzuweisungen für Cisco 3232C- oder 36-Port-Switches Cisco 9336C-FX2" .
Wenn Sie einen Cisco 9336C-FX2-Switch mit 36 Ports haben und mindestens eine MetroCluster-Konfiguration oder DR-Gruppe NS224-Shelves mit dem MetroCluster-Switch verbindet, verwenden Sie die Tabellen in "Plattform-Portzuweisungen für einen 36-Port Cisco 9336C-FX2-Switch, der NS224-Speicher verbindet" .
|
Der 12-Port-Switch Cisco 9336C-FX2 unterstützt nicht den Anschluss von NS224-Shelves an den MetroCluster-Switch. |
-
In den folgenden Tabellen wird die Portnutzung für Standort A angezeigt Für Standort B wird dieselbe Verkabelung verwendet
-
Sie können die Switches nicht mit Ports unterschiedlicher Geschwindigkeit konfigurieren (z. B. eine Mischung aus 100-Gbit/s-Ports und 40-Gbit/s-Ports).
-
Wenn Sie eine einzelne MetroCluster mit den Switches konfigurieren, verwenden Sie die Portgruppe MetroCluster 1.
Behalten Sie die MetroCluster-Portgruppe (MetroCluster 1, MetroCluster 2) im Auge. Sie benötigen sie, wenn Sie das Tool RcfFileGenerator verwenden, wie später in diesem Konfigurationsverfahren beschrieben.
-
Der RcfFileGenerator für MetroCluster IP bietet auch eine Übersicht über die Verkabelung pro Port für jeden Switch.
Wählen Sie die richtige Verkabelungstabelle für Ihre Konfiguration aus
Ermitteln Sie anhand der folgenden Tabelle, welche Verkabelungstabelle Sie befolgen sollten.
| Wenn Ihr System… | Verwenden Sie diese Verkabelungstabelle… |
|---|---|
AFF A150, ASA A150 FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
Cisco 9336C-FX2 12-Port-Plattform-Portzuweisungen (Gruppe 1) |
AFF A20 |
Cisco 9336C-FX2 12-Port-Plattform-Portzuweisungen (Gruppe 2) |
AFF A30, AFF C30 FAS50 AFF C60 |
Die folgende Tabelle hängt davon ab, ob Sie eine 25G (Gruppe 3a) oder 100G (Gruppe 3b) Ethernet-Karte verwenden. |
FAS8300, AFF C400, ASA C400, FAS8700 AFF A400, ASA A400 |
Cisco 9336C-FX2 12-Port-Plattform-Portzuweisungen (Gruppe 4) |
AFF A50 |
Cisco 9336C-FX2 12-Port-Plattform-Portzuweisungen (Gruppe 5) |
AFF C800, ASA C800, AFF A800, ASA A800 FAS9500, AFF A900, ASA A900 |
Cisco 9336C-FX2 12-Port-Plattform-Portzuweisungen (Gruppe 6) |
FAS70, AFF A70 AFF C80 FAS90, AFF A90 AFF A1K |
Cisco 9336C-FX2 12-Port-Plattform-Portzuweisungen (Gruppe 7) |
Überprüfen Sie die Portzuweisungen der Plattform, um ein AFF A150-, ASA A150-, FAS500f-, AFF C250-, ASA C250-, AFF A250- oder ASA A250-System an einen Cisco 9336C-FX2-Switch mit 12 Ports anzuschließen:
Hinweis 1: Sie können nur die Ports 19 und 20 oder 21 und 22 konfigurieren. Wenn Sie zuerst die Ports 19 und 20 verwenden, werden die Ports 21 und 22 blockiert. Wenn Sie zuerst die Ports 21 und 22 verwenden, werden die Ports 19 und 20 blockiert.
Überprüfen Sie die Portzuweisungen der Plattform, um ein AFF A20-System an einen Cisco 9336C-FX2-Switch mit 12 Ports anzuschließen:
Hinweis 1: Sie können nur die Ports 19 und 20 oder 21 und 22 konfigurieren. Wenn Sie zuerst die Ports 19 und 20 verwenden, werden die Ports 21 und 22 blockiert. Wenn Sie zuerst die Ports 21 und 22 verwenden, werden die Ports 19 und 20 blockiert.
Überprüfen Sie die Portzuweisungen der Plattform, um ein AFF A30-, AFF C30-, AFF C60- oder FAS50-System mithilfe einer 25G-Ethernet-Karte mit vier Ports an einen Cisco 9336C-FX2-Switch mit 12 Ports anzuschließen.
|
|
Diese Konfiguration erfordert eine 25-Gbit-Ethernet-Karte mit vier Ports in Steckplatz 4, um das lokale Cluster und die HA-Schnittstellen anzuschließen. |
Hinweis 1: Sie können nur die Ports 19 und 20 oder 21 und 22 konfigurieren. Wenn Sie zuerst die Ports 19 und 20 verwenden, werden die Ports 21 und 22 blockiert. Wenn Sie zuerst die Ports 21 und 22 verwenden, werden die Ports 19 und 20 blockiert.

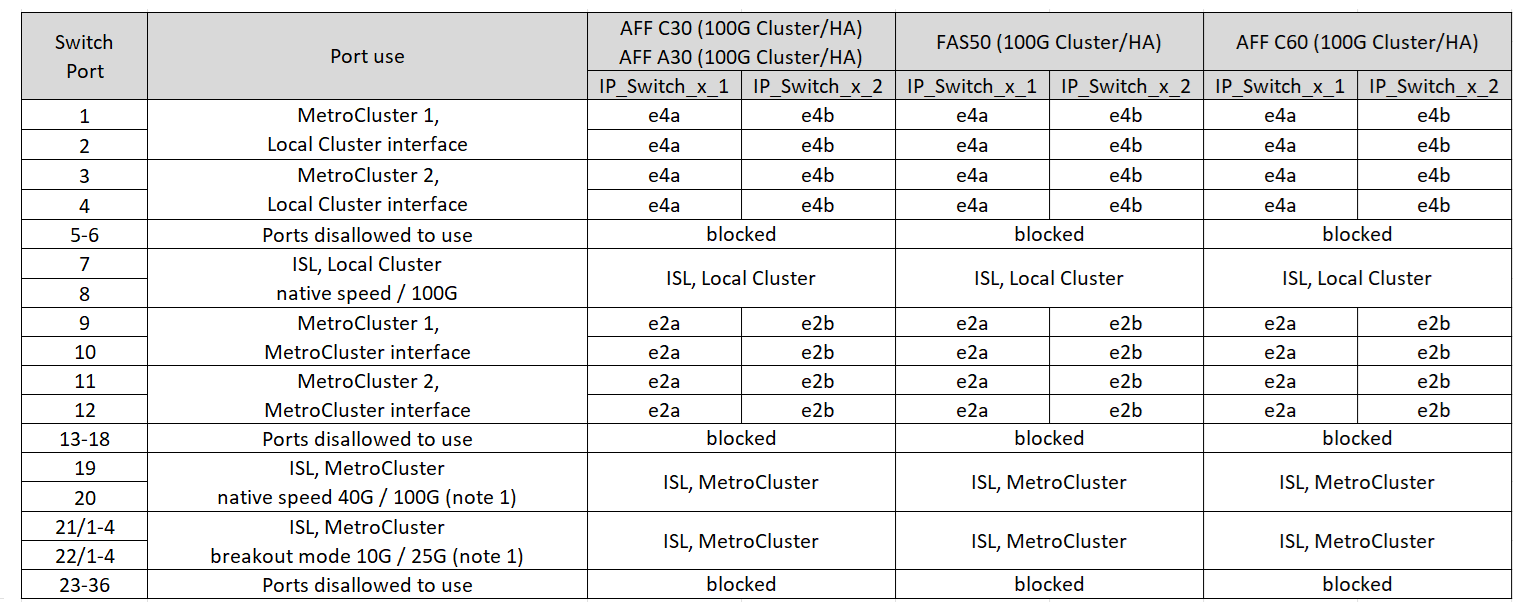

Überprüfen Sie die Portzuweisungen der Plattform, um ein AFF A30-, AFF C30-, AFF C60- oder FAS50-System mithilfe einer 100G-Ethernet-Karte mit zwei Ports an einen Cisco 9336C-FX2-Switch mit 12 Ports anzuschließen.
|
|
Für diese Konfiguration ist eine 100-GB-Ethernet-Karte mit zwei Ports in Steckplatz 4 erforderlich, um das lokale Cluster und die HA-Schnittstellen zu verbinden. |
Hinweis 1: Sie können nur die Ports 19 und 20 oder 21 und 22 konfigurieren. Wenn Sie zuerst die Ports 19 und 20 verwenden, werden die Ports 21 und 22 blockiert. Wenn Sie zuerst die Ports 21 und 22 verwenden, werden die Ports 19 und 20 blockiert.
Überprüfen Sie die Portzuweisungen der Plattform, um ein FAS8300-, AFF C400-, ASA C400-, FAS8700-, AFF A400- oder ASA A400-System an einen Cisco 9336C-FX2-Switch mit 12 Ports anzuschließen:
Hinweis 1: Sie können nur die Ports 19 und 20 oder 21 und 22 konfigurieren. Wenn Sie zuerst die Ports 19 und 20 verwenden, werden die Ports 21 und 22 blockiert. Wenn Sie zuerst die Ports 21 und 22 verwenden, werden die Ports 19 und 20 blockiert.
Überprüfen Sie die Portzuweisungen der Plattform, um ein AFF A50-System an einen Cisco 9336C-FX2-Switch mit 12 Ports anzuschließen:
Hinweis 1: Sie können nur die Ports 19 und 20 oder 21 und 22 konfigurieren. Wenn Sie zuerst die Ports 19 und 20 verwenden, werden die Ports 21 und 22 blockiert. Wenn Sie zuerst die Ports 21 und 22 verwenden, werden die Ports 19 und 20 blockiert.

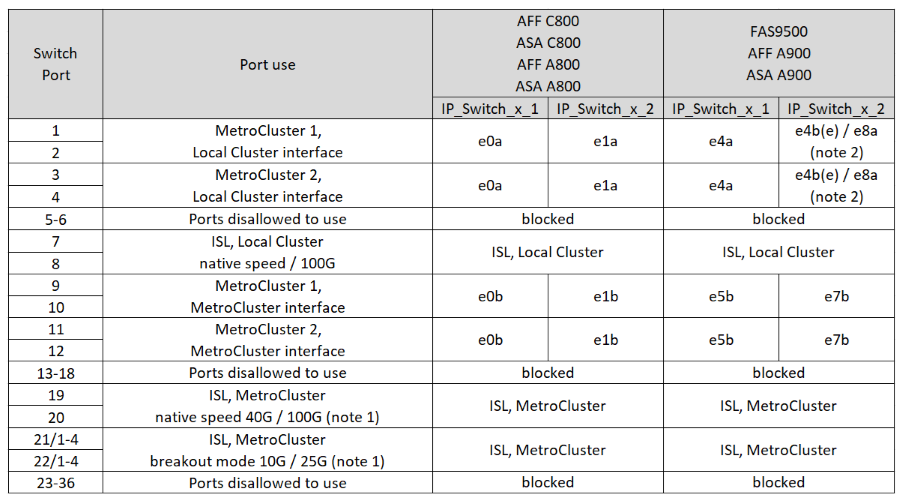

Überprüfen Sie die Portzuweisungen der Plattform, um ein AFF C800-, ASA C800-, AFF A800-, ASA A800-, FAS9500-, AFF A900- oder ASA A900-System an einen Cisco 9336C-FX2-Switch mit 12 Ports anzuschließen:
Hinweis 1: Sie können nur die Ports 19 und 20 oder 21 und 22 konfigurieren. Wenn Sie zuerst die Ports 19 und 20 verwenden, werden die Ports 21 und 22 blockiert. Wenn Sie zuerst die Ports 21 und 22 verwenden, werden die Ports 19 und 20 blockiert.
Hinweis 2: Verwenden Sie entweder die Ports e4a und e4e oder e4a und e8a, wenn Sie einen X91440A-Adapter (40 Gbit/s) verwenden. Verwenden Sie entweder die Ports e4a und e4b oder e4a und e8a, wenn Sie einen X91153A-Adapter (100 Gbit/s) verwenden.
Überprüfen Sie die Portzuweisungen der Plattform, um ein AFF A70-, FAS70-, AFF C80-, FAS90-, AFF A90- oder AFF A1K-System an einen Cisco 9336C-FX2-Switch mit 12 Ports anzuschließen:
Hinweis 1: Sie können nur die Ports 19 und 20 oder 21 und 22 konfigurieren. Wenn Sie zuerst die Ports 19 und 20 verwenden, werden die Ports 21 und 22 blockiert. Wenn Sie zuerst die Ports 21 und 22 verwenden, werden die Ports 19 und 20 blockiert.
