Plattform-Portzuweisungen für von Broadcom unterstützte BES-53248-IP-Switches in einer MetroCluster -IP-Konfiguration
Änderungen vorschlagen
PDFs
Die Portnutzung in einer MetroCluster IP-Konfiguration hängt vom Switch-Modell und dem Plattformtyp ab.
Lesen Sie die folgenden Überlegungen, bevor Sie die Konfigurationstabellen verwenden:
-
Sie können die Switches nicht mit Remote-ISL-Ports unterschiedlicher Geschwindigkeit verwenden (z. B. ein 25-Gbit/s-Port, der an einen 10-Gbit/s-ISL-Port angeschlossen ist).
-
Wenn Sie den Switch für den Übergang von MetroCluster FC zu IP konfigurieren, werden die folgenden Ports je nach gewählter Zielplattform verwendet:
Zielplattform Port FAS500f, AFF C250, ASA C250, AFF A250, ASA A250, FAS8300, AFF C400, ASA C400, AFF A400, ASA A400 oder FAS8700 Plattformen eingesetzt
Ports 1 bis 6, 10 Gbit/s
FAS8200 oder AFF A300 Plattformen
Ports 3 - 4 und 9 - 12, 10 Gbit/s
-
Bei AFF A320 Systemen, die mit Broadcom BES-53248-Switches konfiguriert sind, werden möglicherweise nicht alle Funktionen unterstützt.
Jede Konfiguration oder Funktion, die erfordert, dass die lokalen Cluster-Verbindungen mit einem Switch verbunden sind, wird nicht unterstützt. Beispielsweise werden die folgenden Konfigurationen und Verfahren nicht unterstützt:
-
MetroCluster Konfigurationen mit acht Nodes
-
Der Wechsel von MetroCluster FC- zu MetroCluster IP-Konfigurationen
-
Aktualisieren einer MetroCluster IP-Konfiguration mit vier Nodes (ONTAP 9.8 und höher)
-
Wählen Sie die richtige Verkabelungstabelle für Ihre Konfiguration aus
Ermitteln Sie anhand der folgenden Tabelle, welche Verkabelungstabelle Sie befolgen sollten.
| Wenn Ihr System… | Verwenden Sie diese Verkabelungstabelle… |
|---|---|
AFF A150, ASA A150 FAS2750 AFF A220 |
|
FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
|
AFF A20 |
|
AFF C30, AFF A30 FAS50 AFF C60 |
|
FAS8200, AFF A300 |
|
AFF A320 |
|
FAS8300 AFF C400, ASA C400 AFF A400, ASA A400 FAS8700 |

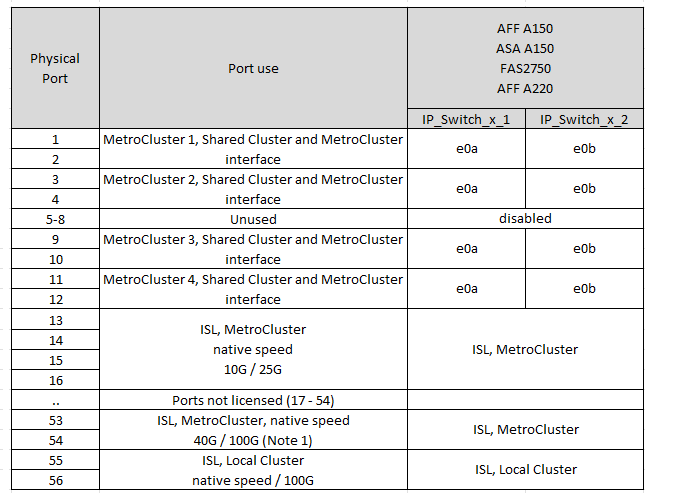

Plattform-Port-Zuordnungen zum Verkabelung eines AFF A150, ASA A150, FAS2750 oder AFF A220 Systems mit einem Broadcom BES-53248 Switch prüfen:
-
Hinweis 1: Die Verwendung dieser Ports erfordert eine zusätzliche Lizenz.
-
Wenn beide MetroCluster-Konfigurationen dieselbe Plattform verwenden, empfiehlt NetApp die Auswahl der Gruppe „MetroCluster 3“ für eine Konfiguration und die Gruppe „MetroCluster 4“ für die andere Konfiguration. Wenn die Plattformen unterschiedlich sind, müssen Sie für die erste Konfiguration „MetroCluster 3“ oder „MetroCluster 4“ und für die zweite Konfiguration „MetroCluster 1“ oder „MetroCluster 2“ auswählen.

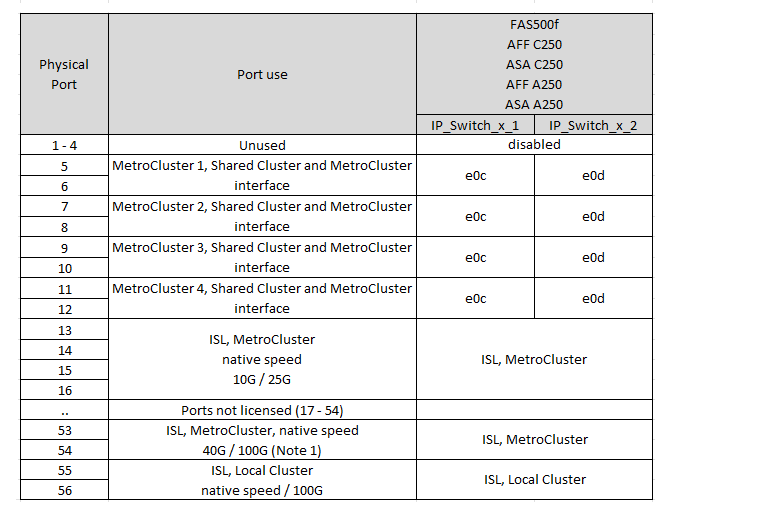

Überprüfen Sie die Zuordnungen der Plattform-Ports, um ein FAS500f-, AFF C250-, ASA C250-, AFF A250- oder ASA A250-System mit einem Broadcom BES-53248-Switch zu verkabeln:
-
Hinweis 1: Die Verwendung dieser Ports erfordert eine zusätzliche Lizenz.
-
Wenn beide MetroCluster-Konfigurationen dieselbe Plattform verwenden, empfiehlt NetApp die Auswahl der Gruppe „MetroCluster 3“ für eine Konfiguration und die Gruppe „MetroCluster 4“ für die andere Konfiguration. Wenn die Plattformen unterschiedlich sind, müssen Sie für die erste Konfiguration „MetroCluster 3“ oder „MetroCluster 4“ und für die zweite Konfiguration „MetroCluster 1“ oder „MetroCluster 2“ auswählen.

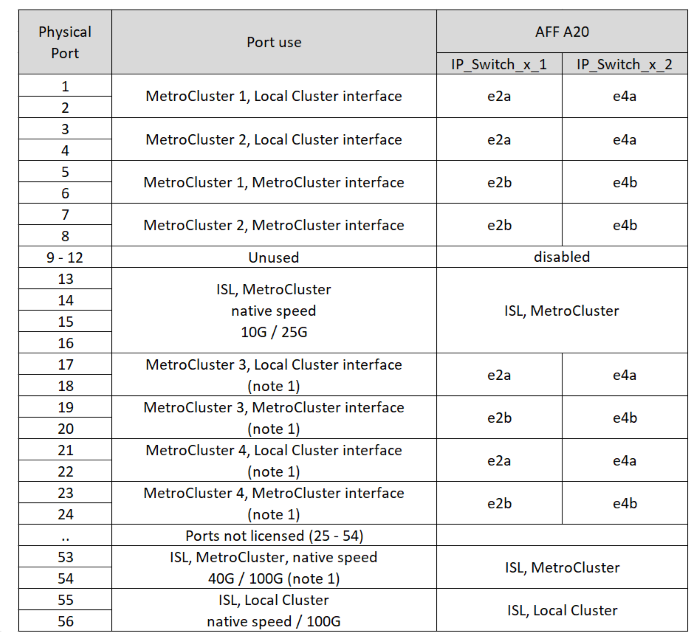

Überprüfen Sie die Zuweisungen der Plattform-Ports, um ein AFF A20-System mit einem Broadcom BES-53248-Switch zu verkabeln:
-
Hinweis 1: Die Verwendung dieser Ports erfordert eine zusätzliche Lizenz.

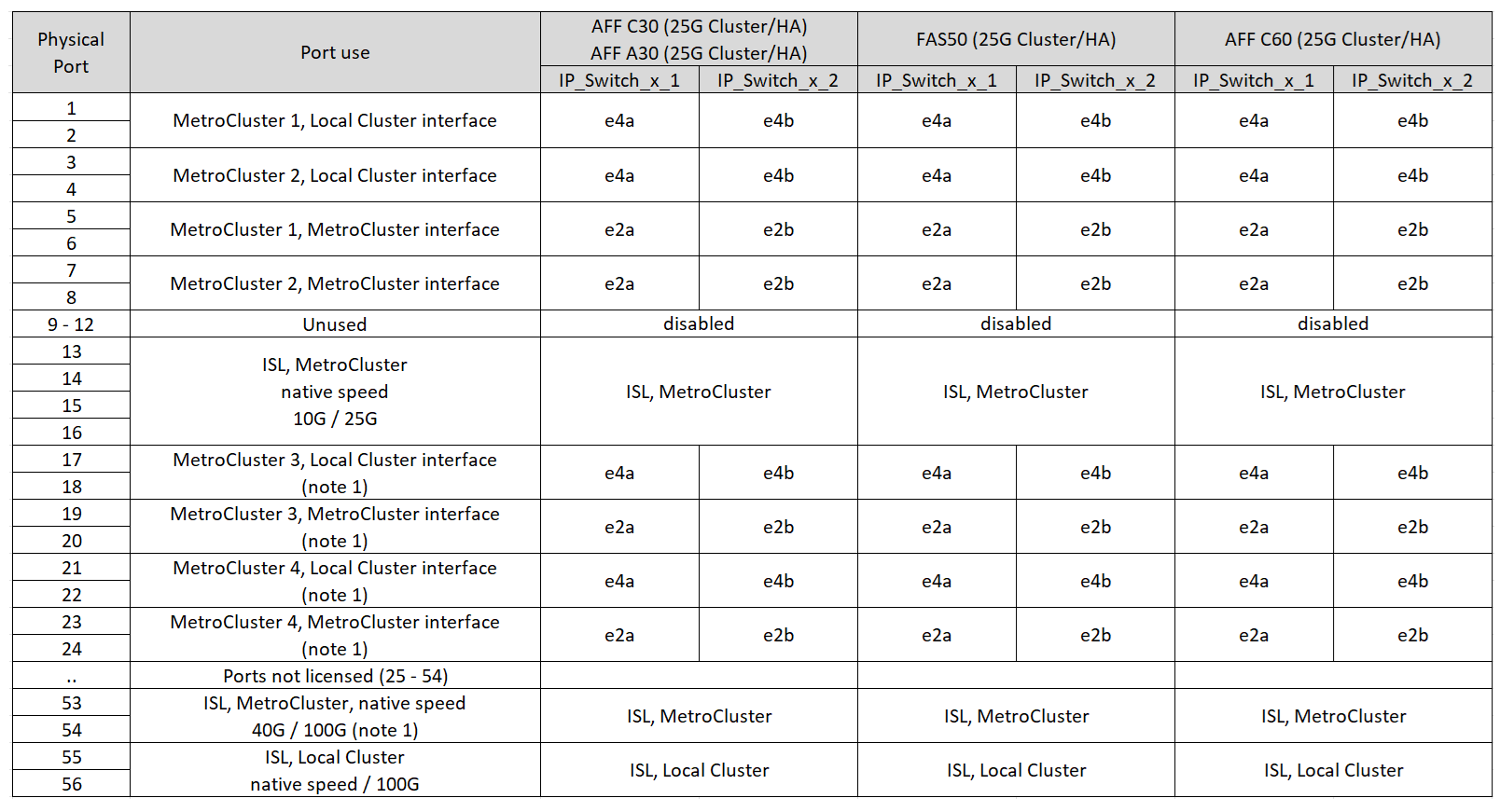

Überprüfen Sie die Zuweisung der Plattform-Ports, um ein AFF A30-, AFF C30-, AFF C60- oder FAS50-System mit einem Broadcom BES-53248-Switch unter Verwendung einer 25-Gbit-Ethernet-Karte mit vier Ports zu verkabeln.
|
|
-
Hinweis 1: Die Verwendung dieser Ports erfordert eine zusätzliche Lizenz.

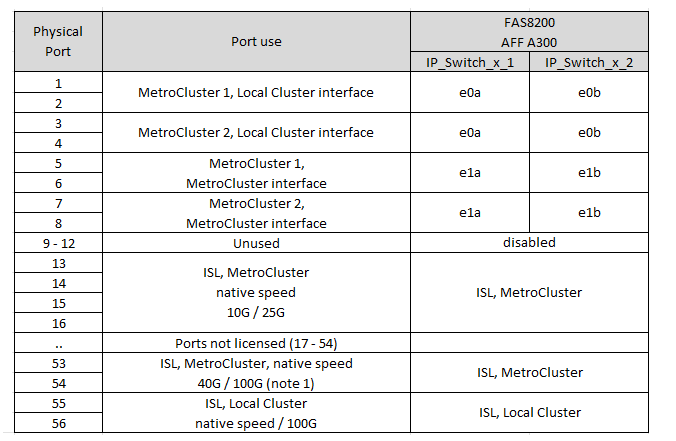

Prüfen Sie die Zuordnungen der Plattform-Ports zur Verkabelung eines FAS8200 oder AFF A300 Systems mit einem Broadcom BES-53248-Switch:
-
Hinweis 1: Die Verwendung dieser Ports erfordert eine zusätzliche Lizenz.
Überprüfen Sie die Zuweisungen der Plattform-Ports, um ein AFF A320-System mit einem Broadcom BES-53248-Switch zu verkabeln:
-
Hinweis 1: Die Verwendung dieser Ports erfordert eine zusätzliche Lizenz.
-
Hinweis 2: Nur ein MetroCluster mit vier Knoten kann mit AFF A320 Systemen an den Switch angeschlossen werden.
Funktionen, die einen Switch-Cluster erfordern, werden in dieser Konfiguration nicht unterstützt. Dazu gehören auch die Verfahren zur Umstellung von MetroCluster FC auf IP und zur Technologieaktualisierung.
Prüfen der Plattform-Port-Zuordnungen für die Verkabelung einer FAS8300, AFF C400, ASA C400, AFF A400, ASA A400 oder FAS8700 System auf einen Broadcom BES-53248 Switch:
-
Hinweis 1: Die Verwendung dieser Ports erfordert eine zusätzliche Lizenz.
-
Hinweis 2: Nur ein MetroCluster mit vier Knoten kann mit AFF A320 Systemen an den Switch angeschlossen werden.
Funktionen, die einen Switch-Cluster erfordern, werden in dieser Konfiguration nicht unterstützt. Dazu gehören auch die Verfahren zur Umstellung von MetroCluster FC auf IP und zur Technologieaktualisierung.
