Plattform-Port-Zuweisungen für von NVIDIA unterstützte SN2100 IP-Switches
Die Portnutzung in einer MetroCluster IP-Konfiguration hängt vom Switch-Modell und dem Plattformtyp ab.
Lesen Sie die folgenden Überlegungen, bevor Sie die Konfigurationstabellen verwenden:
-
Zum Verbinden einer MetroCluster-Konfiguration mit acht oder zwei vier Nodes sind ONTAP 9.14.1 oder höher und RCF-Dateiversion 2.00 oder höher erforderlich.
Die Version der RCF-Datei unterscheidet sich von der Version des RCFfilegenerator-Tools, mit dem die Datei generiert wird. Beispielsweise können Sie eine RCF-Datei Version 2.00 mit RCFfilegenerator v1.6c generieren. -
Wenn Sie mehrere MetroCluster-Konfigurationen verkabeln, folgen Sie dann der entsprechenden Tabelle. Beispiel:
-
Wenn Sie zwei MetroCluster-Konfigurationen des Typs AFF A700 mit vier Nodes verkabeln, verbinden Sie die erste MetroCluster, die als „MetroCluster 1“ angezeigt wird, und die zweite MetroCluster, die in der AFF A700 Tabelle als „MetroCluster 2“ dargestellt ist.
-
|
Die Ports 13 und 14 können im nativen Geschwindigkeitsmodus mit Unterstützung von 40 Gbit/s und 100 Gbit/s oder im Breakout-Modus zur Unterstützung von 4 × 25 Gbit/s oder 4 × 10 Gbit/s verwendet werden. Wenn sie den einheitlichen Geschwindigkeitsmodus verwenden, werden sie als Ports 13 und 14 dargestellt. Wenn sie den Breakout-Modus verwenden, entweder 4 × 25 Gbit/s oder 4 × 10 Gbit/s, dann werden sie als Ports 13s0-3 und 14s0-3 dargestellt. |
In den folgenden Abschnitten wird die Beschreibung der physischen Verkabelung beschrieben. Sie können auch auf die verweisen "RCfFileGenerator" Für detaillierte Informationen zur Verkabelung.
Wählen Sie die richtige Verkabelungstabelle für Ihre Konfiguration aus
Ermitteln Sie anhand der folgenden Tabelle, welche Verkabelungstabelle Sie befolgen sollten.
Wenn Ihr System… | Verwenden Sie diese Verkabelungstabelle… |
---|---|
AFF A150, ASA A150 FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
|
AFF A20 |
|
AFF C30, AFF A30 AFF C60 |
|
FAS8300 AFF C400, ASA C400 AFF A400, ASA A400 FAS8700 FAS9000, AFF A700 |
|
AFF A50 |
|
AFF C800, ASA C800 AFF A800, ASA A800 FAS9500 AFF A900, ASA A900 |
|
FAS70, AFF A70 AFF C80 FAS90, AFF A90 AFF A1K |
Überprüfen Sie die Zuordnungen der Plattformports zur Verkabelung von AFF A150, ASA A150, FAS500f, AFF C250, ASA C250, AFF A250 oder ASA A250-System auf einem NVIDIA SN2100-Switch:

Überprüfen Sie die Zuordnungen der Plattform-Ports, um ein AFF A20-System mit einem NVIDIA SN2100-Switch zu verkabeln:

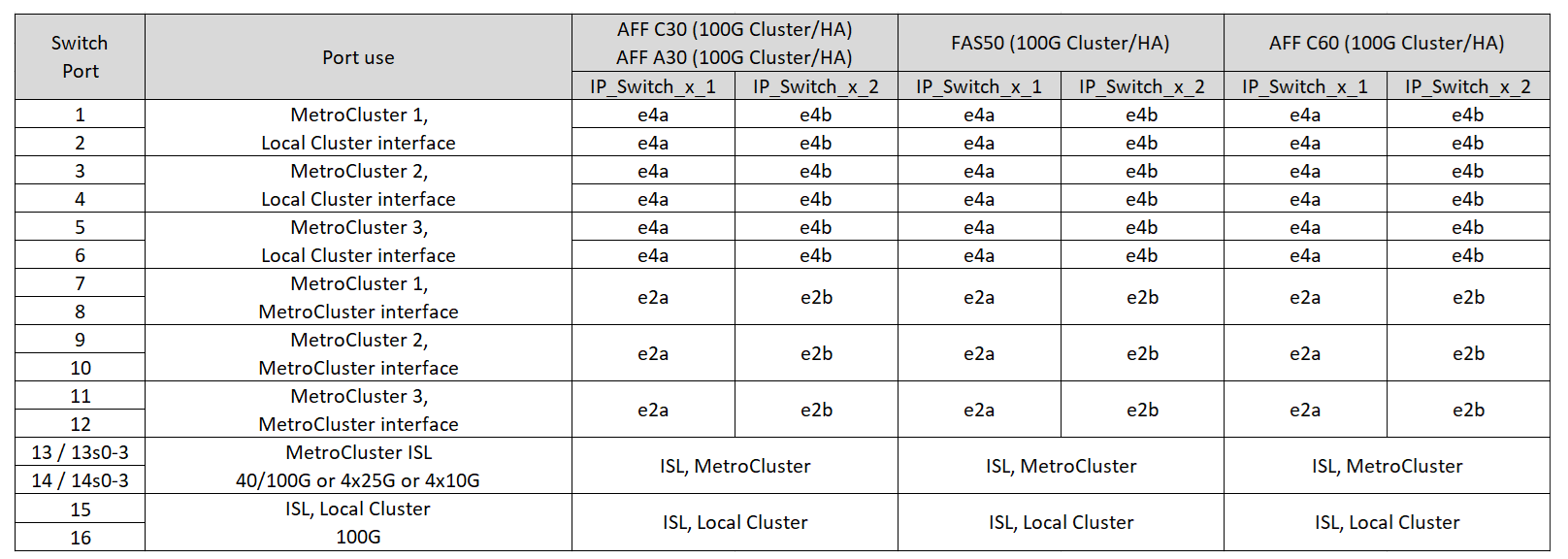

Überprüfen Sie die Zuordnungen der Plattform-Ports, um ein AFF C30-, AFF A30- oder AFF C60-System mit einem NVIDIA SN2100-Switch zu verkabeln:

Prüfen der Plattform-Port-Zuordnungen für die Verkabelung einer FAS8300, AFF C400, ASA C400, AFF A400, ASA A400 FAS8700, FAS9000 oder AFF A700 System auf einem NVIDIA SN2100 Switch:

Hinweis 1: Verwenden Sie entweder die Ports e4a und e4e oder e4a und e8a, wenn Sie einen X91440A Adapter (40Gbps) verwenden. Verwenden Sie entweder die Ports e4a und e4b oder e4a und e8a, wenn Sie einen X91153A-Adapter (100 Gbit/s) verwenden.
Überprüfen Sie die Zuordnungen der Plattform-Ports, um ein AFF A50-System mit einem NVIDIA SN2100-Switch zu verkabeln:

Plattform-Port-Zuordnungen zur Verkabelung von AFF C800, ASA C800, AFF A800, ASA A800, FAS9500 prüfen AFF A900 oder ASA A900 System zu einem NVIDIA SN2100-Switch:

Hinweis 1: Verwenden Sie entweder die Ports e4a und e4e oder e4a und e8a, wenn Sie einen X91440A Adapter (40Gbps) verwenden. Verwenden Sie entweder die Ports e4a und e4b oder e4a und e8a, wenn Sie einen X91153A-Adapter (100 Gbit/s) verwenden.
Prüfen Sie die Zuordnungen der Plattform-Ports, um ein FAS70-, AFF A70-, AFF C80-, FAS90-, AFF A90- oder AFF A1K-System mit einem NVIDIA SN2100-Switch zu verkabeln:
