Broadcast-Domänen sollen Netzwerkports gruppieren, die zum selben Layer-2-Netzwerk gehören. Die Ports in der Gruppe können dann von einer Storage Virtual Machine (SVM) für den Daten- oder Managementdatenverkehr verwendet werden.
Eine Broadcast-Domäne befindet sich in einem IPspace. Während der Cluster-Initialisierung erstellt das System zwei Standard-Broadcast-Domänen:
-
Die Standard-Broadcast-Domäne enthält Ports, die sich im Standard-IPspace befinden. Diese Ports werden hauptsächlich zum Bereitstellen von Daten genutzt. Auch Cluster-Management- und Node-Management-Ports befinden sich in dieser Broadcast-Domäne.
-
Die Cluster Broadcast-Domäne enthält Ports im IP-Bereich des Clusters. Diese Ports werden für die Cluster-Kommunikation verwendet und umfassen alle Cluster-Ports aus allen Nodes im Cluster.
Wenn Sie eindeutige IPspaces erstellt haben, um den Client-Datenverkehr voneinander zu trennen, müssen Sie in jedem dieser IPspaces eine Broadcast-Domäne erstellen.
|
Erstellen Sie eine Broadcast-Domäne, um Netzwerkports im Cluster zu gruppieren, die zum selben Layer-2-Netzwerk gehören. Die Ports können dann von SVMs verwendet werden. |
Beispiel für die Verwendung von Broadcast-Domänen
Eine Broadcast-Domäne ist eine Reihe von Netzwerkports im gleichen IPspace, die auch Layer-2-Erreichbarkeit untereinander haben, typischerweise einschließlich Ports von vielen Knoten im Cluster.

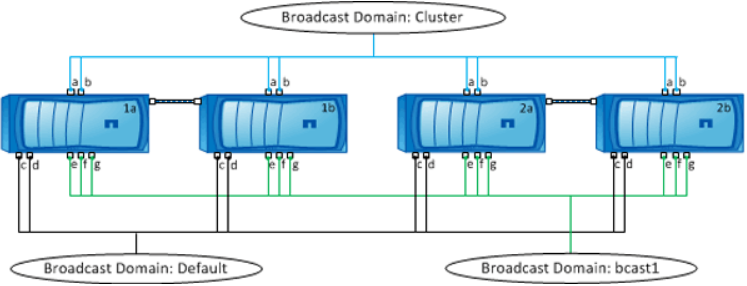

Die Abbildung zeigt die drei Broadcast-Domänen zugewiesenen Ports in einem Cluster mit vier Nodes:
-
Die Cluster Broadcast-Domäne wird während der Cluster-Initialisierung automatisch erstellt und enthält von jedem Node im Cluster die Ports A und b.
-
Die Standard-Broadcast-Domäne wird auch während der Cluster-Initialisierung automatisch erstellt und enthält von jedem Knoten im Cluster die Ports c und d.
-
Die Broadcast-Domäne bcast1 wurde manuell erstellt und enthält von jedem Node im Cluster die Ports e, f und g. Diese Broadcast-Domäne wurde vom Systemadministrator speziell für einen neuen Client zum Zugriff auf Daten über eine neue SVM erstellt.
Eine Failover-Gruppe mit demselben Namen und denselben Netzwerkports wie jede der Broadcast-Domänen wird automatisch erstellt. Diese Failover-Gruppe wird vom System automatisch verwaltet. Das bedeutet, dass beim Hinzufügen oder Entfernen von Ports aus der Broadcast-Domäne diese automatisch hinzugefügt oder aus dieser Failover-Gruppe entfernt werden.
