Füllen Sie das Cisco Nexus 9336C-FX2-Verkabelungsarbeitsblatt aus

Beitragende netapp-yvonneo netapp-karunesh netapp-jolieg
PDFs

Verwenden Sie die folgenden Verkabelungsabbilder, um die Verkabelung zwischen den Controllern und den Switches abzuschließen.

Kabel NS224 Speicher als Switch-Attached

Wenn Sie NS224-Speicher als Switch-Attached verkabeln möchten, folgen Sie dem Schaltplan:

Switch-Anschluss

Siehe "Hardware Universe" Weitere Informationen zu Switch-Ports.

Kabel-NS224-Speicher als Direct-Attached

Wenn Sie NS224-Speicher als Direct-Attached anstatt die Shared Switch-Speicherports verkabeln möchten, folgen Sie dem direkt angeschlossenen Diagramm:

Direct-Attached

Siehe "Hardware Universe" Weitere Informationen zu Switch-Ports.

Cisco Nexus 9336C-FX2 – Verkabelungsarbeitsblatt

Wenn Sie die unterstützten Plattformen dokumentieren möchten, müssen Sie das leere Verkabelungsarbeitsblatt ausfüllen, indem Sie als Anleitung ein ausgefülltes Beispiel-Verkabelungsarbeitsblatt verwenden.

Die Beispielanschlussdefinition für jedes Switch-Paar lautet wie folgt:

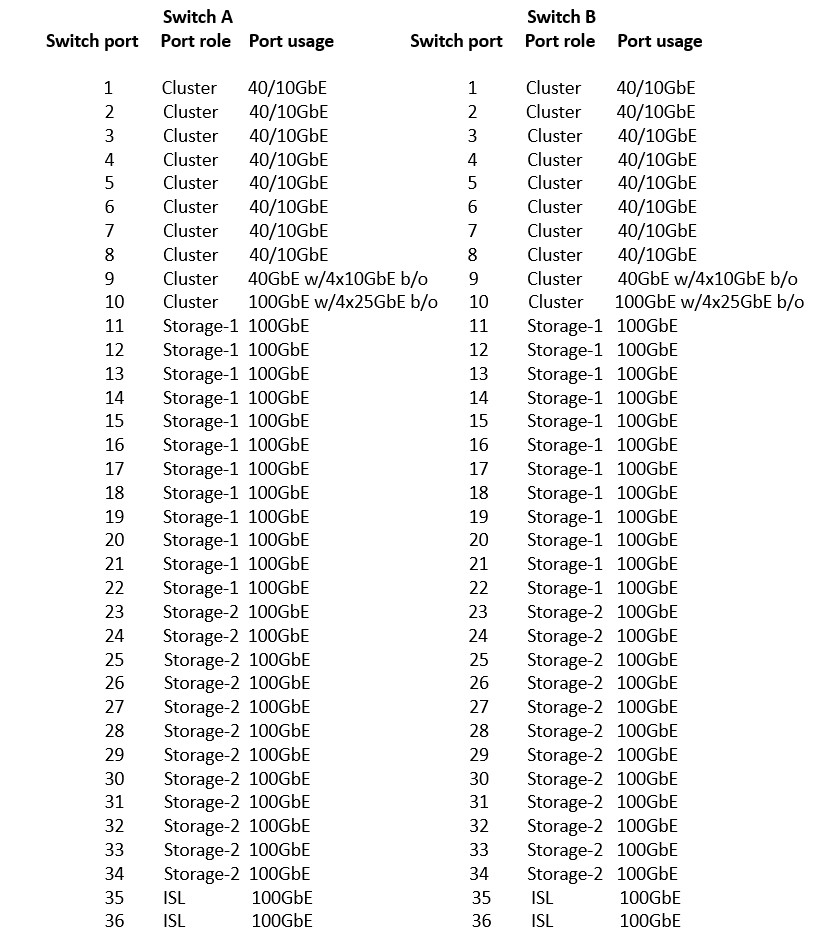

Verkabelungsarbeitsblatt

Wo?

  • 100-GB-ISL für Switch A-Port 35

  • 100-GB-ISL für Switch A-Port 36

  • 100-GB-ISL zu Switch B-Port 35

  • 100-GB-ISL zu Switch B-Port 36

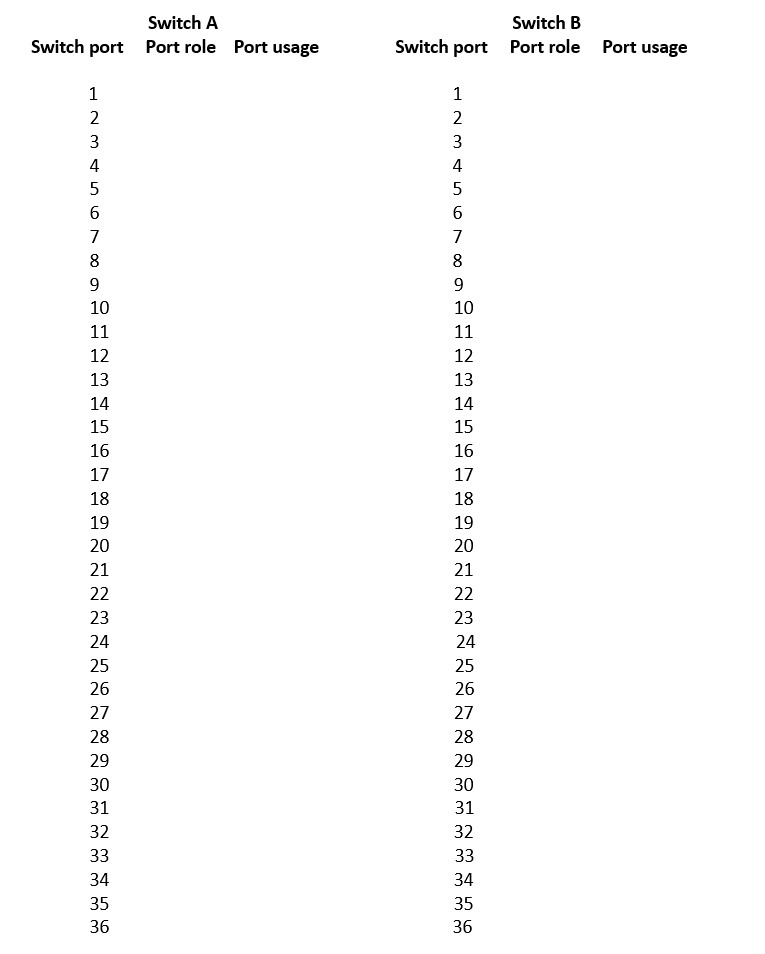

Leeres Verkabelungsarbeitsblatt

Sie können das leere Verkabelungsarbeitsblatt verwenden, um die Plattformen zu dokumentieren, die als Nodes in einem Cluster unterstützt werden. Die Tabelle der unterstützten Cluster-Verbindungen der Hardware Universe definiert die von der Plattform verwendeten Cluster-Ports.

Leeres Verkabelungsarbeitsblatt

Wo?

  • 100-GB-ISL für Switch A-Port 35

  • 100-GB-ISL für Switch A-Port 36

  • 100-GB-ISL zu Switch B-Port 35

  • 100-GB-ISL zu Switch B-Port 36

Was kommt als nächstes

"Den Schalter einbauen".
