StorageGRID SG6200 Appliances

Beitragende netapp-ivanad
Änderungen vorschlagen
PDFs

Die StorageGRID SG6200-Serie Appliances fungieren als Storage Nodes in einem StorageGRID-System. Wie alle StorageGRID Appliances lassen sie sich in einer einzigen Bereitstellung problemlos mit anderen Appliance-Modellen und Software-only Nodes kombinieren.

Das StorageGRID SG6260-System umfasst einen Compute-Controller mit zwei NVMe-SSDs als Lesecache sowie ein Storage-Controller-Gehäuse mit zwei Storage-Controllern und 60 NL-SAS-Festplatten. Es lässt sich durch bis zu zwei optionale Erweiterungsgehäuse auf bis zu 180 NL-SAS-Festplatten erweitern. Das StorageGRID SGF6212-System ist ein All-Flash-System im kompakten 1U-Formfaktor mit 12 NVMe-SSDs.

Funktionen der Appliance

Allgemeine Merkmale

Die Geräte SGF6212 und SG6260 bieten folgende Funktionen:

  • Integriert die Storage- und Computing-Elemente für einen StorageGRID Storage Node.

  • Umfasst das Installationsprogramm von StorageGRID Appliance zur Vereinfachung der Bereitstellung und Konfiguration von Storage-Nodes.

  • Umfasst einen Baseboard Management Controller (BMC) zur Überwachung und Diagnose der Hardware im Compute Controller.

Datenschutzfunktionen

Der SGF6212 bietet folgende Datenschutzfunktionen:

  • Funktionsfähigkeit nach Ausfall einer einzelnen SSD ohne Beeinträchtigung der Objektverfügbarkeit.

  • Funktionsfähigkeit nach Ausfällen mehrerer SSDs mit einer minimalen erforderlichen Reduzierung der Objektverfügbarkeit (basierend auf dem Design des zugrunde liegenden RAID-Schemas).

    Hinweis Je nach Ihrer konfigurierten ILM-Richtlinie können Anforderungen für lokal nicht verfügbare Objekte durch andere Nodes bearbeitet werden, sodass die Verfügbarkeit in der Regel nicht verringert wird.

  • Während der Wartung ist die vollständige Recovery bei SSD-Ausfällen möglich, die keine extremen Schäden am RAID-Gehäuse des Root-Volumes des Nodes (des StorageGRID-Betriebssystems) zur Folge haben.

  • Falls diverse SSD-Ausfälle zu einem lokalen Datenverlust führen, können Objektdaten automatisch aus Kopien oder Erasure Coded Brocken auf anderen Nodes wiederhergestellt werden.

  • Fähigkeit zur Tätigkeit als "Gateway-Knoten mit Caching" .

Der SG6260 bietet folgende Datenschutzfunktionen:

  • Funktionsfähigkeit nach dem Ausfall von zwei Festplatten (HDDs) ohne Beeinträchtigung der Objektverfügbarkeit.

  • Schnelle Evakuierung und Wiederherstellung von HDDs bei Ausfällen und Austausch (bei Konfiguration für DDP oder DDP16 während der Installation), wodurch die Datenaufbewahrung im Vergleich zu dem Standard-RAID 6 verbessert wird.

  • Vollständige Recovery bei Betrieb durch den Ausfall von zwei beliebigen HDDs.

  • Falls diverse HDD-Ausfälle zu einem lokalen Datenverlust führen, können Objektdaten automatisch aus Kopien oder nach Erasure Coding auf anderen Nodes wiederhergestellt werden.

SG6200 Hardwarekomponenten

SGF6212 Appliance

Das Gerät SGF6212 umfasst folgende Komponenten:

Computing- und Storage-Plattform

Ein Server mit einer Höheneinheit (1 HE), der Folgendes umfasst:

  • 256 GB RAM

  • 240 GB internes Bootlaufwerk (inkl. StorageGRID Software)

  • 2 × 1/10 GBase-T-Ports

  • 4 × 10/25/40/100GbE Ethernet-Ports für Grid-/Client-Netzwerkverkehr (oder 4 × 200GbE mit optionaler 200GbE NIC)

  • 12 NVMe-SSDs zur Datenspeicherung

  • Baseboard Management Controller (BMC) der das Hardware-Management vereinfacht

  • Redundante Netzteile und Lüfter

SG6260 Appliance

Das Gerät SG6260 umfasst folgende Komponenten:

Computing-Controller

Der SG6200-CN-Controller ist ein Server im 1-HE-Format (1U), der Folgendes umfasst:

  • 256 GB RAM

  • 240 GB internes Bootlaufwerk (inkl. StorageGRID Software)

  • 2 × 1/10 GBase-T-Ports

  • 4 × 10/25/40/100GbE Ethernet-Ports für Grid-/Client-Netzwerkverkehr (oder 4 × 200GbE mit optionaler 200GbE NIC)

  • 1 x 100-GbE-Speicherverbindungsanschluss

  • Zwei NVMe SSDs für Lese-Cache

  • Baseboard Management Controller (BMC) der das Hardware-Management vereinfacht

  • Redundante Netzteile und Lüfter

Storage Controller Shelf

Das E-Series E4000 Controller-Shelf (Storage-Array) ist ein 4-HE-Shelf mit folgenden Elementen:

  • Zwei Controller der E4000 Serie (Duplex-Konfiguration) für die Unterstützung von Storage Controller Failover

  • Shelf für Laufwerke mit fünf Schubladen für sechzig 3.5-Zoll-NL-SAS-Laufwerke

  • Redundante Netzteile und Lüfter

Optional: Storage-Erweiterungs-Shelfs

Jedes SG6260-Gerät kann mit einem oder zwei Erweiterungsschächten für insgesamt 180 Laufwerke ausgestattet werden. Erweiterungsschächte können bei der Erstinstallation oder später hinzugefügt werden.

Das E-Series DE460C Gehäuse ist ein 4-HE-Shelf mit folgenden Komponenten:

  • Zwei Eingangs-/Ausgangsmodule (IOMs)

  • Fünf Schubladen mit jeweils 12 NL-SAS-Laufwerken für insgesamt 60 Laufwerke

  • Redundante Netzteile und Lüfter

Diagramme für SGF6212 und SG6260

SGF6212 Vorderansicht

Diese Abbildung zeigt die Vorderseite des SGF6212 ohne Blende. Das Gerät umfasst eine 1U-Rechen- und Speicherplattform mit 12 SSD-Laufwerken.

SGF6212 Vorderansicht

SGF6212 Rückansicht

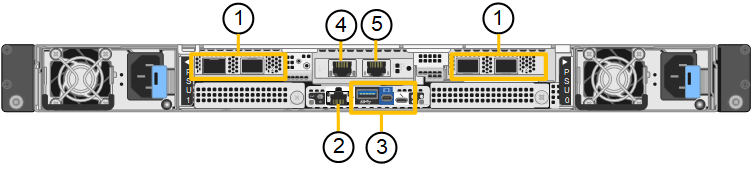

Diese Abbildung zeigt die Rückseite des SGF6212, einschließlich der Anschlüsse, Lüfter und Netzteile.

SGF6212 Rückansicht
Legende Port Typ Nutzung

1

Netzwerkanschlüsse 1-4

10/25/40/100/200-GbE, abhängig vom Kabel- oder Transceivertyp, der Schaltgeschwindigkeit und der konfigurierten Verbindungsgeschwindigkeit.

QSFP56 (max 200GbE/port), QSFP28 (max 100GbE/port) und QSFP+ (40GbE) werden nativ unterstützt (200GbE-Geschwindigkeiten erfordern die 200GbE-NIC-Option). Optionale SFP+ (10GbE)- oder SFP28 (25GbE)-Transceiver können mit einem QSA (separat erhältlich) verwendet werden.

Stellen Sie eine Verbindung zum Grid-Netzwerk und dem Client-Netzwerk für StorageGRID her.

2

BMC-Management-Port

1 GbE (RJ-45)

Stellen Sie eine Verbindung mit dem Management Controller der Hauptplatine des Geräts her.

3

Diagnose- und Supportports

  • Mini-DisplayPort

  • USB 3.0-Anschluss

  • Micro-USB-Konsolenport

Nur zur Verwendung durch technischen Support reserviert.

4

Admin-Netzwerkport 1

1/10-GbE (RJ-45)

Schließen Sie die Appliance an das Admin-Netzwerk für StorageGRID an.

5

Admin – Netzwerkanschluss 2

1/10-GbE (RJ-45)

Optionen:

  • Verbindung mit Admin-Netzwerk-Port 1 für eine redundante Verbindung zum Admin-Netzwerk für StorageGRID.

  • Lassen Sie die Verbindung getrennt und für den vorübergehenden lokalen Zugriff verfügbar (IP 169.254.0.1).

  • Verwenden Sie während der Installation Port 2 für die IP-Konfiguration, wenn DHCP-zugewiesene IP-Adressen nicht verfügbar sind.

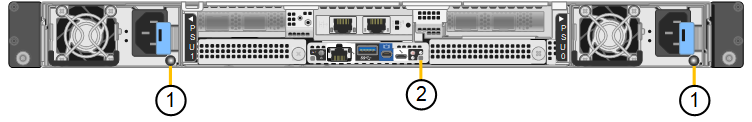

Diese Abbildung zeigt die Position des Netzteils und der Identifikations-LEDs auf der Rückseite des SGF6212. Zusätzliche Status- und Aktivitäts-LEDs befinden sich an den Appliance-Ports. Diese LEDs können je nach Appliance-Modell variieren.

Hintere LEDs SGF6212
Legende LED Status

1

Netzteil-LED

  • Grün, konstant: Das Gerät wird mit Strom versorgt, der Netzschalter ist eingeschaltet.

  • Grün, blinkend: Das Gerät wird mit Strom versorgt, der Netzschalter ist ausgeschaltet.

  • Aus: Das Gerät wird nicht mit Strom versorgt.

  • Gelb: Netzteilfehler.

2

Identifizieren Sie die LED

  • Blau, blinkend: Identifiziert das Gerät im Schrank oder Rack.

  • Blau, fest: Identifiziert das Gerät im Schrank oder Rack.

  • Aus: Das Gerät ist im Schrank oder Rack optisch nicht erkennbar.

SG6260 Vorderansicht

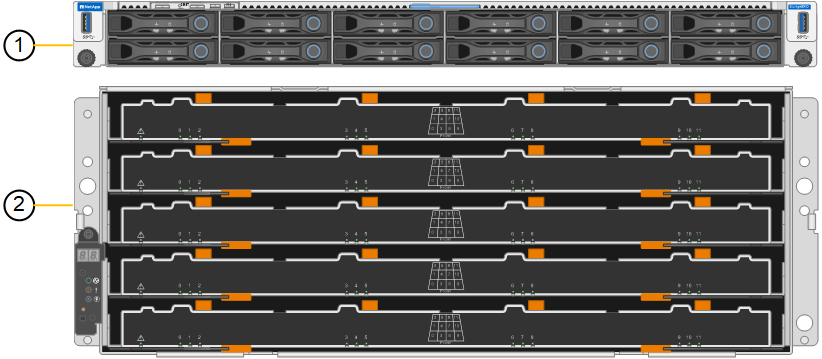

Diese Abbildung zeigt die Vorderseite des SG6260, der einen 1U-Rechencontroller und ein 4U-Gehäuse mit zwei Speichercontrollern und 60 Laufwerken in fünf Laufwerksschubladen enthält.

SG6260 Vorderansicht
Legende Beschreibung

1

SG6200-CN Rechencontroller mit entfernter Frontblende

2

E4000 Controller Shelf mit entfernter Frontverkleidung (das optionale Erweiterungs-Shelf scheint identisch zu sein)

SG6260 Rückansicht

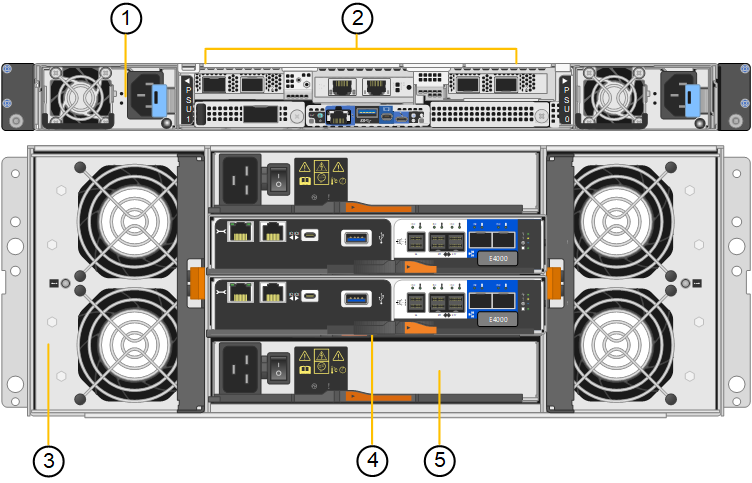

Diese Abbildung zeigt die Rückseite des SG6260, einschließlich der Rechen- und Speichercontroller, Lüfter und Netzteile.

SG6260 Rückansicht
Legende Beschreibung

1

Netzteil (1 von 2) für den SG6200-CN-Compute-Controller

2

Anschlüsse für den SG6200-CN-Rechencontroller

3

Lüfter (1 von 2) für E4000 Controller Shelf

4

Speicherkontroller der E-Series E400 (1 von 2) und Anschlüsse

5

Netzteil (1 von 2) für E4000 Controller Shelf

SG6200-Controller

SG6200-CN Rechencontroller

  • Stellt für die Appliance Computing-Ressourcen bereit

  • Schließt das Installationsprogramm für StorageGRID-Appliance ein.

    Hinweis Die StorageGRID-Software ist auf der Appliance nicht vorinstalliert. Diese Software wird beim Bereitstellen der Appliance vom Admin-Node abgerufen.

  • Es kann eine Verbindung zu allen drei StorageGRID-Netzwerken hergestellt werden, einschließlich dem Grid-Netzwerk, dem Admin-Netzwerk und dem Client-Netzwerk.

  • Stellt eine Verbindung zu den E-Series Storage Controllern her und arbeitet als Initiator.

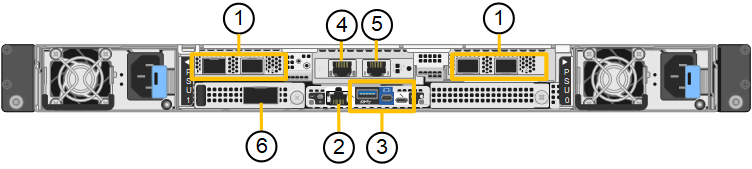

Diese Abbildung zeigt die Anschlüsse auf der Rückseite des SG6200-CN-Compute-Controllers.

SG6200-CN Rückseitige Anschlüsse
Legende Port Typ Nutzung

1

Netzwerkanschlüsse 1-4

10/25/40/100/200-GbE, abhängig von Kabel- oder Transceivertyp, Switch-Geschwindigkeit und konfigurierter Verbindungsgeschwindigkeit. QSFP56 (max 200GbE/port), QSFP28 (max 100GbE/port) und QSFP+ (40GbE) werden nativ unterstützt (200GbE-Geschwindigkeiten erfordern die 200GbE-NIC-Option). Optionale SFP+ (10GbE)- oder SFP28 (25GbE)-Transceiver können mit einem QSA (separat erhältlich) verwendet werden.

Stellen Sie eine Verbindung zum Grid-Netzwerk und dem Client-Netzwerk für StorageGRID her.

2

BMC-Management-Port

1 GbE (RJ-45)

Stellen Sie eine Verbindung zum SG6200-CN Baseboard Management Controller her.

3

Diagnose- und Supportports

  • Mini-DisplayPort

  • USB 3.0-Anschluss

  • Micro-USB-Konsolenport

Nur zur Verwendung durch technischen Support reserviert.

4

Admin-Netzwerkport 1

1/10-GbE (RJ-45)

Verbinden Sie den SG6200-CN mit dem Admin-Netzwerk für StorageGRID.

5

Admin – Netzwerkanschluss 2

1/10-GbE (RJ-45)

Optionen:

  • Verbindung mit Management-Port 1 für eine redundante Verbindung zum Admin-Netzwerk für StorageGRID.

  • Lassen Sie nicht verdrahtet und für den vorübergehenden lokalen Zugang verfügbar (IP 169.254.0.1).

  • Verwenden Sie während der Installation Port 2 für die IP-Konfiguration, wenn DHCP-zugewiesene IP-Adressen nicht verfügbar sind.

6

Interconnect-Port

100-GBitE

Verbinden Sie den SG6200-CN-Controller mit den E4000-Controllern.

Diese Abbildung zeigt die Position des Netzteils und der Identifikations-LEDs auf der Rückseite des SG6200-CN-Rechencontrollers. Weitere Status- und Aktivitäts-LEDs befinden sich an den Appliance-Ports. Diese LEDs können je nach Appliance-Modell variieren.

Hintere LEDs SG6200-CN
Legende LED Status

1

Netzteil-LED

  • Grün, konstant: Das Gerät wird mit Strom versorgt, der Netzschalter ist eingeschaltet.

  • Grün, blinkend: Das Gerät wird mit Strom versorgt, der Netzschalter ist ausgeschaltet.

  • Aus: Das Gerät wird nicht mit Strom versorgt.

  • Gelb: Netzteilfehler.

2

Identifizieren Sie die LED

  • Blau, blinkend: Identifiziert das Gerät im Schrank oder Rack.

  • Blau, fest: Identifiziert das Gerät im Schrank oder Rack.

  • Aus: Das Gerät ist im Schrank oder Rack optisch nicht erkennbar.

SG6260: E4000 Storage-Controller

  • Zwei Controller für Failover-Support.

  • Verwalten Sie den Speicher der Daten auf den Laufwerken.

  • Funktion als standardmäßige E-Series Controller in einer Duplexkonfiguration.

  • Schließen Sie die SANtricity OS Software (Controller-Firmware) an.

  • Enthalten ist SANtricity System Manager für die Überwachung der Storage-Hardware und für das Warnmanagement, die AutoSupport Funktion und die Laufwerksicherheitsfunktion.

  • Stellen Sie eine Verbindung zum SG6200-CN-Controller her und gewähren Sie Zugriff auf den Storage.

Anschlüsse am E4000-Controller
Legende Port Typ Nutzung

1

Management-Port 1

1-GB-Ethernet (RJ-45

  • Port 1-Optionen:

    • Stellen Sie eine Verbindung zu einem Managementnetzwerk her, um direkten TCP/IP-Zugriff auf SANtricity System Manager zu ermöglichen

    • Lassen Sie die Kabel, um einen Switch-Port und eine IP-Adresse zu speichern. Zugriff auf SANtricity System Manager über den Grid-Manager oder das Storage Grid-Appliance-Installationsprogramm

Hinweis: Einige optionale SANtricity-Funktionen, wie NTP-Sync für genaue Protokollzeitstempel, sind nicht verfügbar, wenn Sie Port 1 drahtlos verlassen möchten.

2

Diagnose- und Supportports

  • Serieller RJ-45-Anschluss

  • Serieller Micro-USB-Anschluss

  • USB-Anschluss

Nur zur Verwendung durch technischen Support reserviert.

3

Festplattenerweiterungs-Ports 1 und 2

12 GB/s SAS

Verbinden Sie die Ports mit den Laufwerkserweiterungsports der IOMs im Erweiterungs-Shelf.

4

Interconnect-Ports 1 und 2

25 GbE iSCSI

Verbinden Sie jeden der E4000-Controller mit dem SG6200-CN-Controller.

Es gibt vier Verbindungen zum SG6200-CN Controller (jeweils zwei von jedem E4000).

SG6260: IOMs für optionale Erweiterungsfächer

Das Erweiterungs-Shelf enthält zwei I/O-Module (IOMs), die mit den Storage-Controllern oder anderen Erweiterungs-Shelfs verbunden sind.

IOM-Anschlüsse

IOM – Rückseite
Legende Port Typ Nutzung

1

Ports zur Laufwerkserweiterung 1-4

12 GB/s SAS

Verbinden Sie die einzelnen Ports mit den Storage-Controllern oder mit einem zusätzlichen Erweiterungs-Shelf (falls vorhanden).
