Information Security for Workload Factory
Die deutsche Sprachversion wurde als Serviceleistung für Sie durch maschinelle Übersetzung erstellt. Bei eventuellen Unstimmigkeiten hat die englische Sprachversion Vorrang.

Konnektivitäts- und Vertrauenspfade für NetApp Workload Factory

Beitragende netapp-rlithman
Änderungen vorschlagen
PDFs

NetApp Workload Factory kommuniziert mit AWS-APIs, kundenspezifischen AWS-Kontoressourcen, AWS Lambda Link und Amazon Bedrock, jeweils mit eigenen Protokollen, Ports und Authentifizierungsmethoden. Diese Verbindungen sind in Gruppen organisiert, die die AWS Management-Ebene, die ONTAP Datenebene und den Lambda Link-Datenverkehr voneinander trennen, sodass Vertrauensgrenzen unabhängig bewertet werden können.

Verbindungspfade

Workload Factory richtet mehrere separate Verbindungspfade ein, die jeweils einem spezifischen Zweck bei der Erkennung, Bereitstellung und Verwaltung Ihrer AWS und ONTAP Ressourcen dienen. Einige Pfade gehen direkt von Workload Factory aus und verwenden angenommene AWS-Anmeldeinformationen, während andere über Lambda Link laufen, das innerhalb Ihrer VPC ausgeführt wird, um ONTAP Management-Endpunkte zu erreichen, ohne diese öffentlich zugänglich zu machen. Ein optionaler Pfad zu Amazon Bedrock unterstützt KI-gestützte Diagnose und ist nur aktiv, wenn Ihre Organisation diese Funktion aktiviert.

Die folgenden Abschnitte beschreiben jeden Pfad, einschließlich der beteiligten AWS- oder ONTAP-APIs, der verwendeten Anmeldeinformationen oder Authentifizierung sowie aller Bedingungen, die bestimmen, ob der Pfad aktiv ist. Das Verständnis dieser Pfade unterstützt die Bewertung, welcher Netzwerkzugriff und welche Berechtigungen von Workload Factory benötigt werden und wo Daten Konto- oder VPC-Grenzen überschreiten.

Workload Factory zu AWS APIs

Workload Factory verwendet DescribeFileSystems, DescribeVolumes, CreateVolume, UpdateVolume, DeleteVolume, CreateFileSystem, CreateBackup, DescribeBackups und EC2/VPC APIs zur Ermittlung von Subnetzen und Sicherheitsgruppen.

  • Der Collector-Service scannt etwa alle fünf Stunden.

  • CRUD-Operationen werden bei Bedarf ausgeführt.

  • Alle Aufrufe verwenden von STS angenommene temporäre Anmeldeinformationen mit einer externen ID.

Workload Factory zu kundenspezifischen AWS-Kontoressourcen (Orchestrierung und Automatisierung)

Workload Factory interagiert mit AWS, um zu kommunizieren und Ressourcen zu erstellen. Orchestrierung und Automatisierung erfolgen auf verschiedene Weise.

  • AWS CloudFormation Vorlagen: Workload Factory verwendet AWS CloudFormation Vorlagen, um Ressourcen wie Rollen und Dateisysteme zu erstellen. Beispielsweise wird beim Erstellen eines Dateisystems über die Benutzeroberfläche Workload Factory CloudFormation direkt aufgerufen und eine Weiterleitung zu Ihrem AWS-Konto erfolgt.

  • AWS API-Aufrufe: Workload Factory verwendet AWS API-Aufrufe (STS AssumeRole), um API-Befehle für FSx for ONTAP-bezogene Aktivitäten zu senden.

  • AWS Lambda: Workload Factory verwendet CloudFormation, um eine AWS Lambda-Funktion für die Verbindung bereitzustellen, die mit ONTAP kommuniziert.

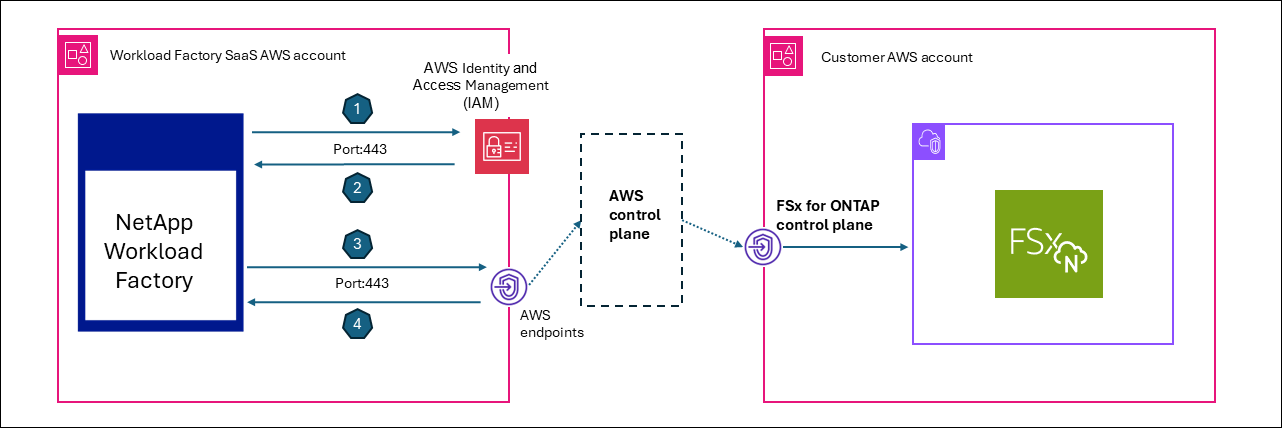

Das folgende Diagramm zeigt, wie Workload Factory eine Vertrauensbeziehung zwischen einem NetApp AWS-Konto und AWS-Kundenkonten mit FSx for ONTAP Dateisystemen nutzt.

Diagramm zur Darstellung, wie Workload Factory eine Vertrauensbeziehung zwischen einem NetApp AWS-Konto und AWS-Kundenkonten mit FSx for ONTAP Dateisystemen verwendet. (AssumeRole)

  1. Workload Factory fordert AWS STS `AssumeRole`an, wobei die kundenspezifische externe ID aus dem AWS IAM-Service verwendet wird.

  2. Der AWS IAM Service ruft eine Rolle ab und erstellt eine Sitzung.

  3. Workload Factory sendet eine AWS API-Anfrage mit Sitzungsberechtigungen.

  4. Workload Factory empfängt eine AWS API-Antwort von der FSx for ONTAP Steuerungsebene.

Lambda-Links laufen innerhalb der Kunden-VPC für den Zugriff auf das private Subnetz, ohne ONTAP öffentlich zugänglich zu machen. Die gesamte Verbindung vom Link zum ONTAP Management-Endpunkt ist ausschließlich ausgehend, sodass keine eingehende Konnektivität oder freigegebene Endpunkte erforderlich sind. Der Link wird nur für ONTAP native Operationen verwendet, die die Amazon FSx for NetApp ONTAP API nicht bereitstellt.

Workload Factory verwendet die folgenden Protokolle für Volume-, Storage-VM- und Clusteroperationen sowie für schreibgeschützte Diagnose- und Leistungsdaten:

  • HTTPS/443 (REST)

  • SSH/22 (CLI)

Wird nur verwendet, wenn ONTAP Administratoranmeldeinformationen im AWS Secrets Manager gespeichert sind (Alternative: Anmeldeinformationen, die in der Workload Factory mit Envelope-Verschlüsselung verschlüsselt werden).

  • Der Proxy-Forwarder übergibt x-aws-secret-arn (Base64-kodiert) in Headern.

  • Lambda-Link-Aufrufe GetSecretValue zur Ausführungszeit zum Abrufen des Passworts.

Dadurch bleibt das Passwort innerhalb Ihres Kontobereichs und wird nicht von Workload Factory übertragen.

Workload Factory und kundenspezifische Komponenten zu Amazon Bedrock (KI-Diagnose)

Dieser Pfad wird nur verwendet, wenn die KI-Diagnose aktiviert ist.

  • Event Analyzer nutzt diesen Pfad für EMS-Analysen und Latenzdiagnose.

  • Bedrock wird mit Ihren angenommenen Anmeldeinformationen und dem ARN des Inferenzprofils ausgeführt, sodass keine Daten an das Konto von NetApp fließen.

Die an Bedrock gesendeten Daten können EMS-Ereignis-JSON, QoS-Statistiken, Volumenkonfiguration, aggregierte Daten und Knoteninformationen umfassen. Der Pfad ist nur aktiv, wenn ein Inferenzprofil pro Organisation (ai_analyzer_config Tabelle konfiguriert ist.

Verbindungsgruppen (Protokolle, Ports und Authentifizierung)

Gruppe A, AWS Management Plane Trust Path (angenommene Anmeldeinformationen)

Verbindung Protokoll Port Richtung Authentifizierung Rechtfertigung

STS AssumeRole

HTTPS

443

WF → AWS STS (Kundenkonto)

IAM-Anmeldeinformationen + ExternalId

Temporäre kontoübergreifende Anmeldeinformationen erhalten

FSx API (Beschreiben/Erstellen/Aktualisieren/Löschen)

HTTPS

443

WF → AWS FSx Endpoint (Kundenregion)

STS temporäre Anmeldeinformationen

Dateisystem und Volume Lebenszyklusverwaltung

EC2/VPC API

HTTPS

443

WF → AWS EC2 Endpoint

STS temporäre Anmeldeinformationen

Erkennung von Sicherheitsgruppen, Subnetzen und VPCs

CloudFormation API

HTTPS

443

WF → AWS CFN Endpoint

STS temporäre Anmeldeinformationen

Stack-Bereitstellung für IAM-Rollen und FSx-Bereitstellung

Secrets Manager GetSecretValue

HTTPS

443

WF → AWS Secrets Manager Endpoint (Kundenkonto)

STS temporäre Anmeldeinformationen

ONTAP Administratorpasswort abrufen (wenn im Secrets Manager gespeichert)

KMS Verschlüsselung/Entschlüsselung

HTTPS

443

WF → AWS KMS Endpoint

STS temporäre Anmeldeinformationen

Verschlüsselungsschlüssel-Operationen für Volumes

Alle AWS-API-Aufrufe verwenden den regionalen Endpunkt des Kunden und können über VPC-Endpunkte geleitet werden, sofern diese konfiguriert sind.

Gruppe B, ONTAP Datenebene

Die ONTAP Datenebene wird immer über Lambda link weitergeleitet, Workload Factory Services stellen niemals eine direkte Verbindung zu ONTAP her.

Verbindung Protokoll Port Richtung Authentifizierung Rechtfertigung

ONTAP REST API

HTTPS

443

Link (Kunden VPC) → ONTAP Management LIF

Basisauthentifizierung (Benutzername/Passwort) oder Secrets Manager ARN

Cluster, Volume und Storage-VM-Konfiguration; QoS; EMS-Ereignisse; ARP-Status

ONTAP SSH CLI

SSH

22

Link (Kunden VPC) → ONTAP Management LIF

Passwortauthentifizierung

Diagnosebefehle (QoS Statistiken, df, Ereignisprotokolle, Effizienz)

Routingstrategie (Prioritätsreihenfolge) für den Proxy-Forwarder:

  1. Expliziter `x-link-id`Header: Lambda-ARN aus der Datenbank abrufen

  2. Ziel-ID (FSx-Dateisystem-ID): den zugehörigen Link finden

  3. Konsolenagenten-ID: Weiterleitung über den Message Broker zum Konsolenagenten

Verbindung Protokoll Port Richtung Authentifizierung Rechtfertigung

Lambda Invoke

HTTPS (AWS SDK)

443

WF → AWS Lambda API (Kundenkonto)

IAM (lambda:InvokeFunction)

ONTAP REST/SSH-Befehle können innerhalb der Kunden-VPC ausgeführt werden.

Lambda → ONTAP

HTTPS + SSH

443, 22

Lambda (Kunden-VPC) → ONTAP Management LIF

Basisauthentifizierung / Passwort

Privater Subnetzzugang zu ONTAP ohne öffentliche Zugänglichkeit

Gruppe D, NetApp Console Agent (EC2 in Ihrer VPC, nur ausgehend)

Verbindung Protokoll Port Richtung Authentifizierung Rechtfertigung

Agentenabfrage

HTTPS

443

Konsolenagent (Kunden-VPC) → WF Message Broker

Bearer Token (occm-access scope)

Long-Polling für ausstehende ONTAP Befehle (7-Sekunden-Zeitüberschreitung; erneute Verbindungen)

Antwort des Agenten

HTTPS

443

Konsolenagent (Kunden-VPC) → WF Message Broker

Bearer Token

ONTAP-Befehlsausgaben zurückgeben (optional zlib-komprimiert)

Konsolenagent → ONTAP

HTTPS + SSH

443, 22

Konsolenagent (Kunden-VPC) → ONTAP Management LIF

Basisauthentifizierung / Passwort

Proxied ONTAP Vorgänge ausführen

Wesentliches Designmerkmal: Workload Factory initiiert niemals eingehende Verbindungen zum Console-Agenten. Die Arbeit wird in Redis-Streams in eine Warteschlange gestellt; der Console-Agent fragt GET /messagebroker/v1/requests`ab und antwortet mit `POST /messagebroker/v1/responses.

Gruppe E, CloudFormation kundenspezifische Ressourcen-Callbacks

Verbindung Protokoll Port Richtung Authentifizierung Rechtfertigung

CloudFormation → WF Lambda

HTTPS

443

CloudFormation (Kunde) → WF Lambda (NetApp)

JWT-Token + Referenztoken

Status der IAM-Rollenerstellung melden und Rollen-ARN zurückgeben

ONTAP CloudFormation Ressourcenanbieter → Link

HTTPS

443

CloudFormation Ressource Lambda (Kunde) → Link Lambda (Kunde)

IAM

ONTAP Ressourcen während Stack-Operationen erstellen, aktualisieren oder löschen

Zusammenfassung: Netzwerkanforderungen für Ihre VPC

Komponente Eingehend Ausgehend

FSx for ONTAP

Port 443 und 22 von der Link Lambda oder Console Agent Sicherheitsgruppe

k. A.

Lambda verknüpfen

Keine

Port 443 (ONTAP, AWS APIs) und Port 22 (ONTAP SSH)

Konsolen-Agent EC2

Keine

Port 443 (WF Endpunkte, ONTAP, AWS APIs) und Port 22 (ONTAP SSH)

VPC Endpunkte (optional)

k. A.

STS, FSx, S3, Secrets Manager, Lambda, CloudFormation

Für keine Komponente in der Kunden-VPC ist ein eingehender Internetzugang erforderlich. Alle Verbindungen werden entweder ausgehend initiiert (Konsolenagent-Polling) oder über AWS-Service-APIs aufgerufen (Lambda Invoke).
