Esta sección describe las topologías de ejemplo para FlexPod Express.
UCS X-Series Direct con FC de conexión directa y SAN basada en IP

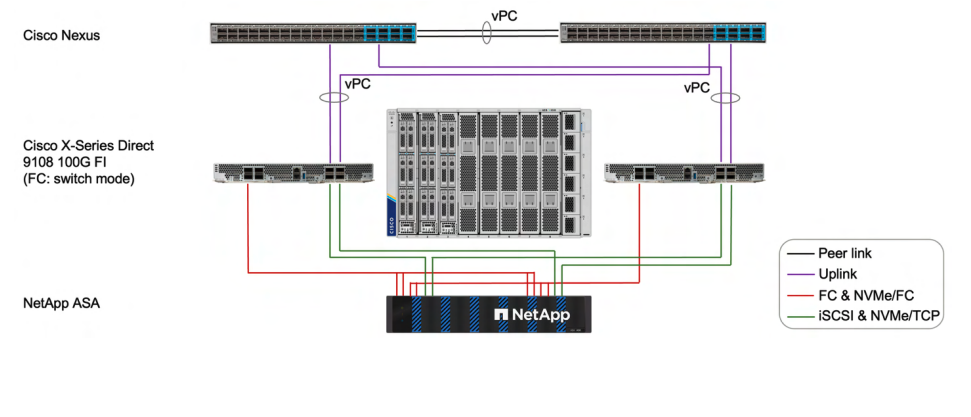

La siguiente figura muestra un ejemplo de topología de UCS X-Series Direct y ASA con conexión directa para una SAN basada en IP y en FC.
Los requisitos de conectividad para esta topología incluyen:
-
Conectividad del clúster ASA: Para un clúster ASA de 2 nodos, los controladores pueden conectarse directamente entre sí con cables sin usar conmutadores de clúster.
-
Conectividad Ethernet de almacenamiento: Los controladores de almacenamiento NetApp pueden conectarse directamente a los Fabric Interconnects integrados. Los dos controladores de almacenamiento en ASA tienen conectividad a dos estructuras SAN de IP independientes proporcionadas por FI A y FI B.
-
Conectividad de enlace ascendente de la red FI: para la conectividad SAN basada en IP, los conmutadores Nexus de enlace ascendente no intervienen en las rutas de datos de la SAN. La E/S de la SAN va directamente desde los nodos de cómputo UCS al almacenamiento ASA usando sus conexiones a FI A o FI B. Como resultado, los conmutadores existentes de la parte superior del rack que admiten VLAN y vPC pueden usarse para proporcionar acceso de red externo al entorno de la solución SAN de FlexPod.
-
Para la conectividad SAN basada en FC, los puertos UCS FI (FC) deben configurarse como puertos breakout.
-
Cisco UCS debe configurarse en modo de conmutación FC cuando se utilice para una solución SAN basada en FC.
El Cisco UCS X-Series Direct también puede utilizar un almacenamiento conectado al conmutador similar al de la X-Series normal, pero usando las interconexiones de estructura integradas en vez de las interconexiones de estructura externas.
Para obtener más información sobre esta configuración, consulta "FlexPod Solución SAN con Cisco UCS X-Series Direct y NetApp ASA".
|
La topología de ejemplo anterior corresponde a una solución de almacenamiento de conexión directa que utiliza NetApp ASA. Sin embargo, la misma topología puede usarse también para NetApp AFF y FAS. Para una configuración de almacenamiento NAS de conexión directa basada en IP que utilice NetApp AFF o FAS, los switches Nexus de uplink deben estar correctamente configurados para soportar ciertos escenarios de fallo. Consulta el siguiente enlace para obtener información adicional sobre la configuración. |
Almacenamiento basado en IP conectado a un conmutador para servidores UCS C-Series

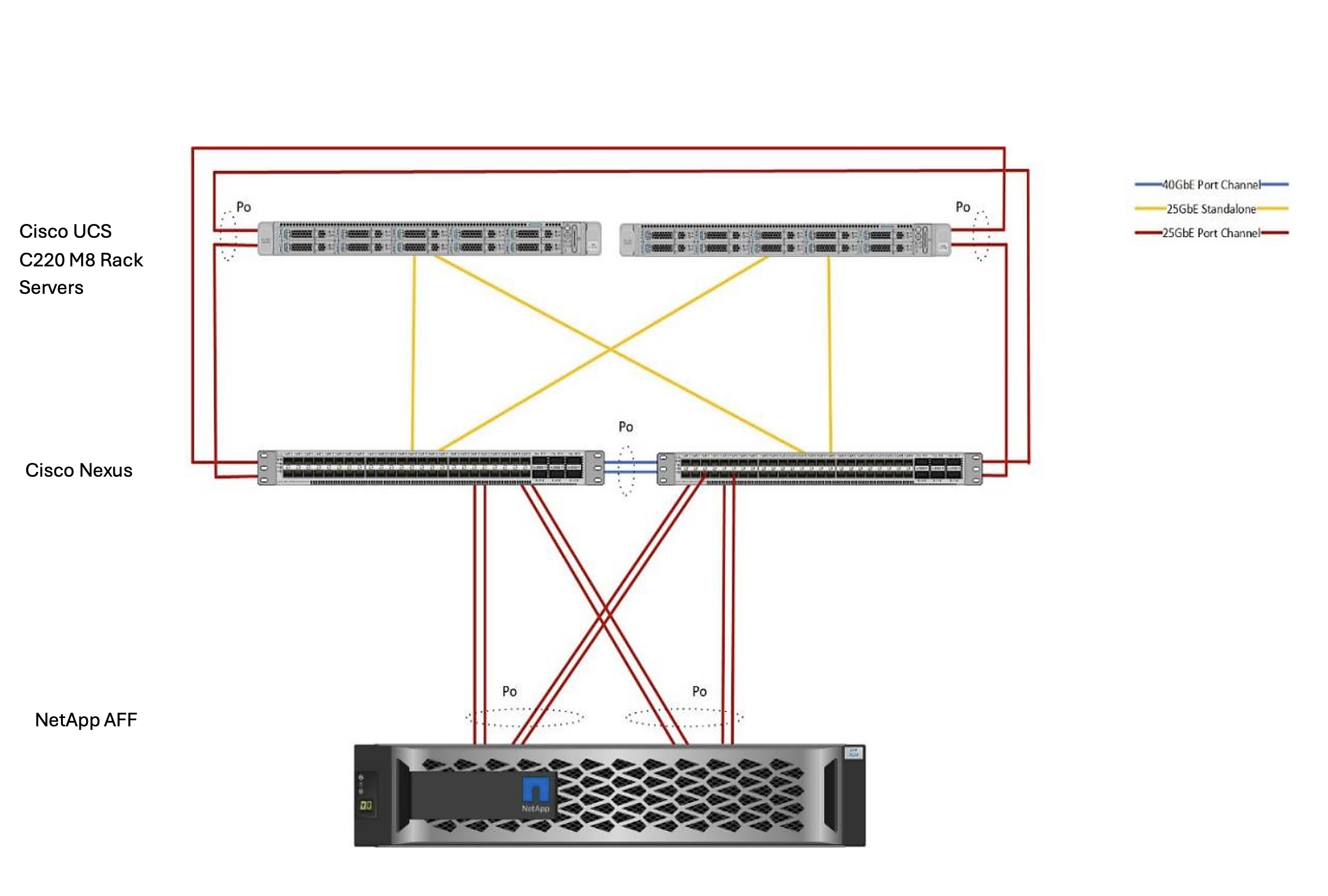

La siguiente figura muestra un Cisco UCS C-Series independiente y un AFF de NetApp.
Los requisitos de conectividad para esta topología incluyen:
-
Conectividad del clúster AFF: en un clúster AFF de dos nodos, los controladores pueden conectarse directamente entre sí mediante cables sin necesidad de utilizar conmutadores de clúster.
-
Conectividad Ethernet de almacenamiento: los controladores de almacenamiento NetApp deben conectarse directamente a los conmutadores Cisco Nexus.
-
Se necesitan canales de puerto virtuales (vPC) para conectar los conmutadores Cisco Nexus a los controladores de almacenamiento de NetApp.
-
La solución se puede ampliar hasta 5 servidores independientes de la serie C de UCS, requiriendo dos puertos en cada switch por servidor.
La serie C de Cisco UCS se puede gestionar a través de CIMC o de Cisco Intersight standalone management.
|
|
La topología de ejemplo anterior se refiere a una solución de almacenamiento de conexión directa que utiliza NetApp AFF. Sin embargo, la misma topología se puede usar también para NetApp ASA y FAS. |
Para obtener más información sobre esta configuración, consulta "FlexPod express para VMware vSphere 8.0 con Cisco UCS C-Series Standalone y NetApp AFF".
