En esta sección se describen las funciones opcionales de FlexPod Express.
|
El arranque SAN es opcional, pero se recomienda encarecidamente, ya que permite trasladar el perfil del servidor durante las actualizaciones o reemplazos de hardware. |
Opción de arranque iSCSI
Los requisitos mínimos para la opción de arranque iSCSI incluyen:
-
Una función o licencia de iSCSI activada en la controladora de almacenamiento de NetApp
-
Un adaptador Ethernet de dos puertos 10 Gbps en cada nodo del par de alta disponibilidad de la controladora de almacenamiento de NetApp
-
Un adaptador en el servidor Cisco UCS que sea capaz de arrancar iSCSI
Opción de Cisco UCS X-Series Direct y conexión directa a AFF/ASA/FAS
Los controladores de almacenamiento NetApp pueden conectarse directamente a las interconexiones de estructura Cisco UCS sin ningún conmutador SAN ascendente. FlexPod Express admite tanto el arranque por FC como por iSCSI con UCS X-Series Direct.
Los requisitos de licencia y hardware son los siguientes:
-
Se requiere una licencia de protocolo en la controladora de almacenamiento de NetApp.
-
Se requiere un adaptador (iniciador) de Cisco UCS en el servidor. Para obtener una lista de adaptadores de Cisco UCS compatibles, consulte NetApp "IMT".
-
Se requiere un adaptador de destino en la controladora de almacenamiento de NetApp.

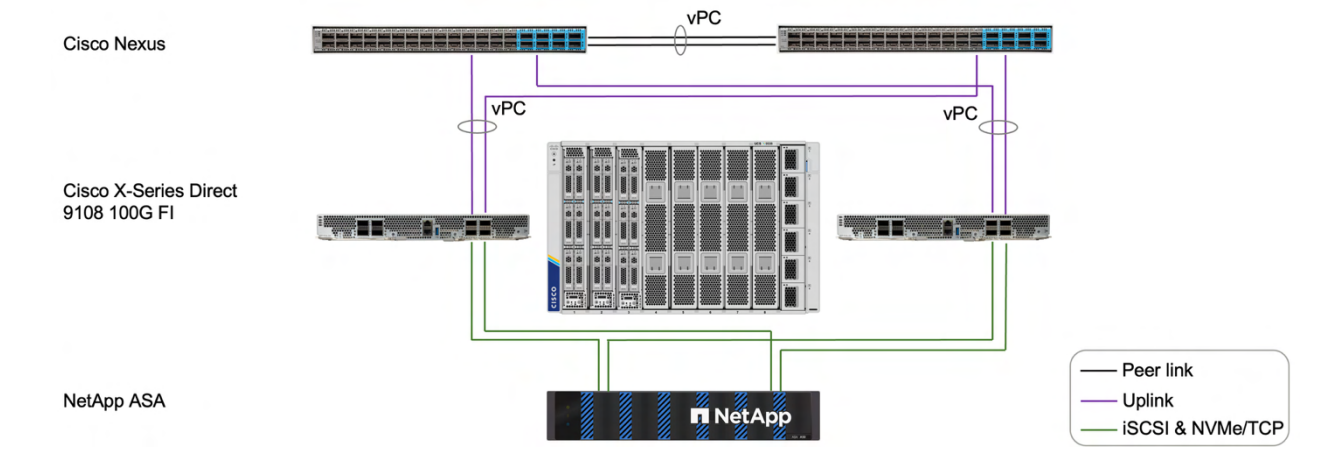

La siguiente figura muestra una topología de UCS X-Series Direct y ASA de conexión directa para una SAN basada en IP.
Notas:
-
Cisco UCS se configura en el modo de conmutación Ethernet.
-
Los puertos iSCSI del destino a las interconexiones de estructura se configuran como puertos de almacenamiento Ethernet para datos iSCSI.
La siguiente figura muestra una topología de UCS X-Series Direct y ASA de conexión directa para redes SAN basadas en IP y en FC.
Notas:
-
Cisco UCS se configura en modo de conmutación FC.
-
Los puertos FC del destino a las interconexiones de estructura se configuran como puertos de almacenamiento FC.
Para obtener más información sobre esta configuración, consulta "FlexPod Solución SAN con Cisco UCS X-Series Direct y NetApp ASA".
|
|
En los ejemplos anteriores se utiliza el controlador de almacenamiento ASA de NetApp, pero la misma configuración es compatible con los controladores de almacenamiento AFF y FAS de NetApp. |
