Lustre con NetApp E-Series Storage: componentes de hardware
Sugerir cambios
PDF
Utiliza estos requisitos de hardware para servidores, E-Series de NetApp, distribución de almacenamiento y redes cuando dimensionas y solicitas Lustre con NetApp E-Series Storage. Para los componentes de software, consulta "Componentes de software".
Requisitos del servidor
La solución utiliza un modelo «trae tu propio servidor» (BYOS). Cada bloque de construcción requiere dos nodos de servidor OSS/MDS que cumplan o superen las siguientes especificaciones.
Especificaciones de los nodos
La siguiente tabla muestra los requisitos mínimos del servidor por cada nodo OSS/MDS.
| Componente | Requisito |
|---|---|
Cantidad |
2 nodos por building block |
CPU |
AMD EPYC o Intel Xeon, 32 núcleos o más |
Memoria |
256 GB DDR5 (mínimo) |
HCA de red |
6 HCA de 200 Gb de doble puerto (véase Conectividad HCA) |
Ranuras PCIe |
2× PCIe Gen5 x16 y 4× PCIe Gen5 x8 (véase Requisitos de las ranuras PCIe) |
Unidades de arranque |
2 unidades en RAID 1 (se recomienda RAID por software o por hardware) |
NetApp validó la solución usando servidores Lenovo ThinkSystem SR665 V3. Se admiten servidores equivalentes de otros fabricantes siempre que cumplan estos requisitos.
Conectividad HCA
En la siguiente tabla se detallan los requisitos de HCA, puerto frontend LNet y ruta NVMe-oF por cada nodo de servidor OSS/MDS.
| HCA por nodo | Puertos LNet por nodo Lustre | Rutas NVMe-oF por nodo Lustre | Ejemplo HCA |
|---|---|---|---|
6 (12 puertos) |
4 |
8 en total (4 en cada cabina) |
MCX755106AS-HEAT (tarjeta PCIe Gen5 de puerto dual de 200 Gb) |
NetApp recomienda seis HCA por nodo para maximizar el ancho de banda de las cabinas de almacenamiento EF80.
Requisitos de las ranuras PCIe
Cada nodo de servidor OSS/MDS de un módulo EF80 alberga seis HCA de puerto doble: dos para LNet y cuatro para NVMe-oF. El ancho de la ranura determina el ancho de banda disponible para cada HCA, así que confirma el ancho eléctrico de cada ranura y cada riser en vez de solo el ancho de la tarjeta. Una tarjeta Gen5 x16 instalada en una ranura Gen5 x8 funciona a x8.
-
HCA de LNet: Instálalos en ranuras PCIe Gen5 x16 para alcanzar el rendimiento máximo del frontend.
-
Adaptadores HCA NVMe-oF: Instálalos en ranuras PCIe Gen5 x8 o PCIe Gen5 x16.
-
Equilibrio NUMA: Distribuye los HCA de manera uniforme entre las dos zonas NUMA, de modo que cada zona albergue dos interfaces LNet y cuatro interfaces NVMe-oF.
La siguiente tabla muestra las ranuras mínimas para cada nodo de servidor OSS/MDS en un bloque de construcción EF80.
| Tipo de tráfico | HCA por nodo | Ancho mínimo de la ranura | Ranuras por zona NUMA |
|---|---|---|---|
LNet |
2 |
PCIe Gen5 x16 |
1 |
NVMe-oF |
4 |
PCIe Gen5 x8 |
2 |
Si lo deseas, puedes dividir los puertos de un HCA de doble puerto para que un puerto transporte el tráfico de LNet y el otro transporte el tráfico de NVMe-oF. Instala los cuatro HCA en ranuras PCIe Gen5 x16 para que cada puerto LNet alcance su rendimiento máximo, y luego añade dos HCA más en ranuras Gen5 x8 o Gen5 x16 para los puertos NVMe-oF restantes.
Ejemplos de configuraciones de elevadores para Lenovo ThinkSystem SR665 V3
Ambas combinaciones de tubos ascendentes siguientes cumplen los requisitos de ranuras para un bloque de construcción EF80.
Anchos mínimos de ranura

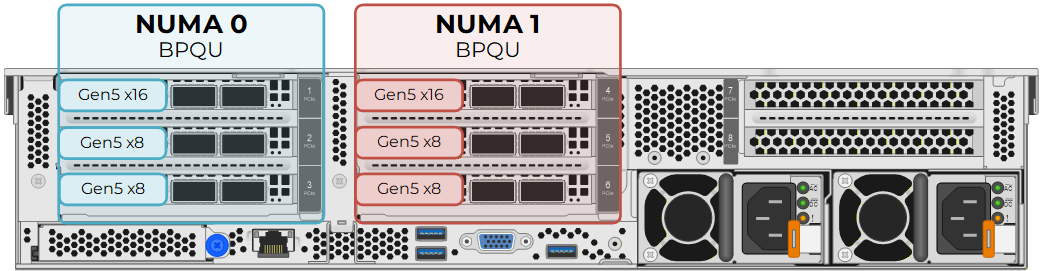

Instala un riser BPQU en las posiciones 1 y 2. Cada riser BPQU ofrece una ranura PCIe Gen5 x16 y dos ranuras PCIe Gen5 x8. En conjunto, los risers proporcionan dos ranuras Gen5 x16 para LNet y cuatro ranuras Gen5 x8 para NVMe-oF, repartidas equitativamente entre las zonas NUMA.
Todas las ranuras x16 de Gen5

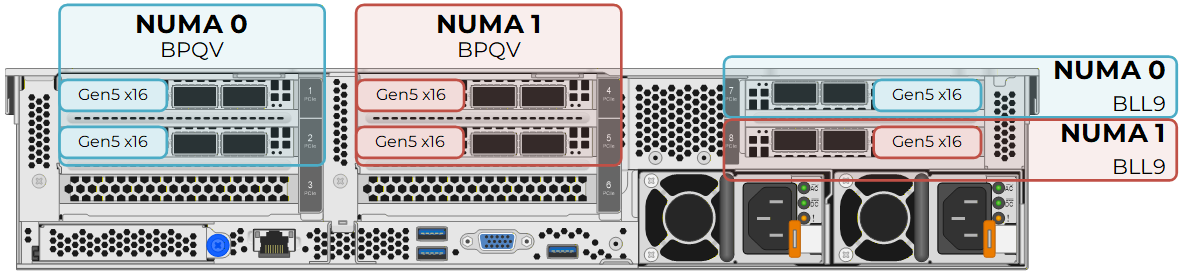

Instala un riser BPQV en las posiciones de riser 1 y 2, y un riser BLL9 en la posición de riser 3. Cada riser BPQV proporciona dos ranuras PCIe Gen5 x16. El riser BLL9 proporciona la ranura 7 en la zona NUMA 0 y la ranura 8 en la zona NUMA 1, ambas PCIe Gen5 x16. Esta combinación proporciona seis ranuras Gen5 x16, tres por zona NUMA, y permite dividir el tráfico LNet y NVMe-oF entre los puertos del mismo HCA.
Bloque de construcción estándar EF80
La EF80 es la plataforma estándar validada para esta versión de la solución.
Especificaciones de la cabina
La siguiente tabla muestra las especificaciones de la cabina EF80 para un bloque básico (dos cabinas).
| Componente | Especificación |
|---|---|
Modelo |
NetApp EF80 |
Factor de forma |
Chasis base de 2U, 24 ranuras internas para SSD NVMe |
Controladoras |
Controladoras dobles (A y B) |
Unidades |
24 × SSD NVMe por matriz |
Conectividad de E/S |
8× 200 Gb NVMe/IB o NVMe/RoCE puertos de host por cabina en el diseño validado de Lustre |
La plataforma EF80 admite hasta doce puertos de host por array cuando se instalan tres módulos de E/S de host de dos puertos en cada controlador. El diseño validado de Lustre utiliza módulos de E/S de host en las ranuras 1 y 2 para ocho puertos de host por array.
Cada cabina EF80 también utiliza el módulo de E/S dedicado de la ranura 4 para la duplicación entre controladores. Conecta el puerto 4a del controlador A al puerto 4a del controlador B, y el puerto 4b del controlador A al puerto 4b del controlador B. Estas conexiones proporcionan duplicación de caché y envío de E/S, y no se usan para el tráfico NVMe-oF del host. Consulta "Conecta los cables de las conexiones de duplicación entre los controladores EF50 y EF80".
Para consultar las especificaciones completas de la EF-Series en todos los modelos, consulta la "NetApp Ficha técnica de la cabina all-flash EF-Series".
Distribución de unidades (24 unidades por cabina)

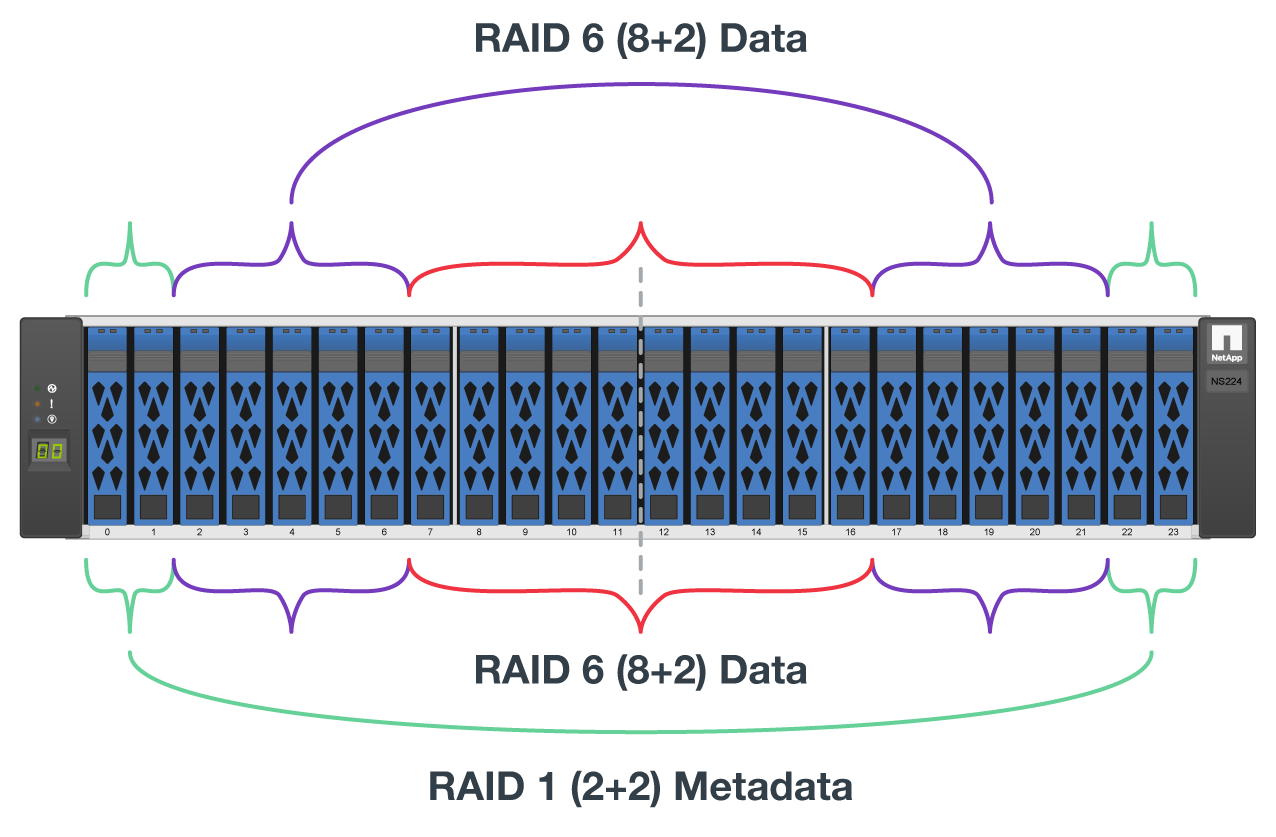

Cada cabina EF80 de un bloque básico utiliza las veinticuatro ranuras para unidades NVMe:
-
4 unidades en RAID 1 para almacenamiento MGS/MDT (grupo de volúmenes compartido o asignación DDP)
-
10 unidades en RAID 6 para almacenamiento OST (primer grupo OST)
-
10 unidades en RAID 6 para almacenamiento OST (segundo pool OST)
Esta distribución se aplica cuando usas unidades de 3,84 TB, 7,68 TB o 15,3 TB con grupos de volúmenes tradicionales. Cuando uses unidades Capacity Flash (QLC) de 30,7 TB o 61,4 TB, aprovisiona un solo Dynamic Disk Pool en las veinticuatro unidades y crea volúmenes RAID 1 dentro del pool para los volúmenes MGS y MDT, mientras que para los OST usa volúmenes RAID 6 predeterminados.
|
Actualmente no se recomiendan las unidades de 1,92 TB para esta solución. Usa una de las capacidades de unidad validadas que se indican arriba. |
Recuento de volúmenes y objetivos (elemento básico)
La siguiente tabla muestra los recuentos de MGS, MDT y OST para un bloque de construcción básico.
| Tipo de objetivo | Recuento por BB | RAID / pool | Notas |
|---|---|---|---|
MGS |
1 |
RAID 1 |
Solo bloque básico; array 1 |
MDT |
8 |
RAID 1 |
4 por matriz |
OST |
32 |
RAID 6 (TLC) o DDP (QLC) |
16 por matriz |
Utiliza las siguientes directrices para el ajuste de tamaño de volúmenes como punto de partida en el inventario de Ansible.
| Volumen | Tamaño recomendado | Notas |
|---|---|---|
MGS |
5–10 GiB |
Solo datos de configuración |
MDT |
Capacidad de RAID 1 ÷ número de MDT |
Aproximadamente entre 1 y 2 TiB cada uno (valores típicos) |
OST |
Capacidad RAID 6 o DDP ÷ número de OST por grupo |
Escala con la capacidad de la unidad; consulta "Guía de tallas" |
Distribución del volumen principal de bloques de construcción

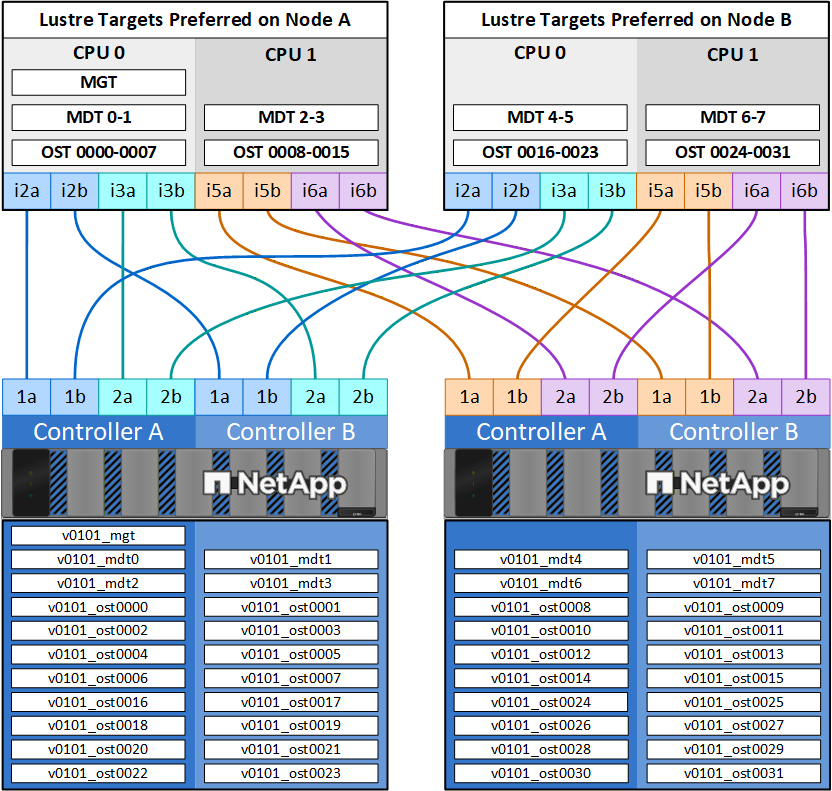

La siguiente figura muestra la ubicación recomendada de los destinos Lustre y la conectividad NVMe-oF entre los nodos de servidor OSS/MDS y las matrices E-Series en un bloque de construcción EF80 básico. En el diagrama, el destino de gestión se indica como MGT (destino de gestión); un MGT aloja el servicio MGS (servidor de gestión) al que se hace referencia en otras partes de este documento.
La siguiente tabla muestra cómo se distribuyen los volúmenes entre las dos matrices y qué servidor prefiere cada destino.
| Tipo de objetivo | Matriz 1 | Matriz 2 | Servidor 1 | Servidor 2 | Notas |
|---|---|---|---|---|---|
MGS |
1 |
0 |
1 |
0 |
Solo el bloque básico |
MDT |
4 |
4 |
4 |
4 |
Cada servidor prefiere 2 MDT de cada array |
OST |
16 |
16 |
16 |
16 |
8 por grupo RAID 6 × 2 grupos por array, o una asignación equivalente de DDP |
Volúmenes totales |
21 |
20 |
21 |
20 |
Selección de grupos de almacenamiento: TLC frente a QLC
Elige el tipo de grupo de E-Series en función de la capacidad de las unidades NVMe de las matrices:
-
Unidades de 3,84 TB, 7,68 TB y 15,3 TB: Usa grupos de volúmenes RAID 6 para los volúmenes OST y grupos de volúmenes RAID 1 para los volúmenes MGS y MDT, o usa DDP para el conjunto de unidades compartidas.
-
Unidades flash (QLC) con una capacidad de 30,7 TB y 61,4 TB: Utiliza únicamente Dynamic Disk Pools (DDP). Crea volúmenes RAID 1 dentro del DDP para el almacenamiento de MGS y MDT. Crea volúmenes RAID 6 para el almacenamiento de OST a partir del DDP.
Para consultar estimaciones de la capacidad utilizable por módulo según el tamaño y la disposición de la unidad, consulta "Guía de tallas".
Requisitos de red
Backend (NVMe-oF)
-
NVMe/InfiniBand o NVMe/RoCE entre cada nodo OSS/MDS y cada matriz E-Series
-
MTU 9000 en interfaces de backend NVMe/RoCE (típico)
-
Ocho rutas desde cada nodo Lustre hasta las matrices de almacenamiento (cuatro hacia cada matriz)
-
EF80 utiliza seis HCA por nodo (i2, i3, i5 e i6 para NVMe-oF; i1 e i4 para LNet). Conecta el nodo A a los puertos del controlador cuyas etiquetas terminen en
a, como1ay2a. Conecta el nodo B a los puertos del controlador cuyas etiquetas terminen enb, como1by2b. Consulta "Cableado del backend EF80 de seis HCA".
Frontend (LNet)
-
¿IPoIB o RoCE para LNet (
@o2ibtipo de red? -
MTU 9000 en las interfaces frontend de RoCE (típico)
-
Se recomienda utilizar LNet multirrail cuando se disponga de cuatro puertos front-end (EF80: i1 e i4 HCAs, ambos puertos)
-
Conmutador dedicado InfiniBand o RoCE que conecta los nodos del servidor OSS/MDS y los clientes Lustre
-
Se recomienda RoCE sin pérdidas (PFC) en fabrics RoCE
Gestión
-
Red de gestión fuera de banda para los BMC de los servidores y los puertos de gestión de array
-
Red Corosync dedicada o estructura de red de frontend compartida (dependiendo del sitio)
