Lustre con el almacenamiento E-Series de NetApp combina el sistema de archivos paralelo de código abierto Lustre con el almacenamiento en bloques E-Series de NetApp para ofrecer una base escalable y de alto rendimiento para cargas de trabajo con un uso intensivo de datos. Cada módulo básico combina dos nodos de servidor OSS/MDS configurados para alta disponibilidad (HA) con dos E-Series all-flash arrays. La conectividad NVMe-oF del backend transmite las operaciones de E/S de bloques a las arrays y una estructura LNet independiente conecta a los clientes y a los nodos de servidor OSS/MDS para permitir el acceso paralelo al sistema de archivos.

Un bloque de construcción básico aloja el servidor de gestión (MGS) y los destinos de metadatos iniciales (MDT) y los destinos de almacenamiento de objetos (OST). Los bloques de construcción adicionales se registran en el MGS básico para ampliar la capacidad de metadatos, la capacidad de datos y el rendimiento agregado a medida que aumentan las demandas de la carga de trabajo.

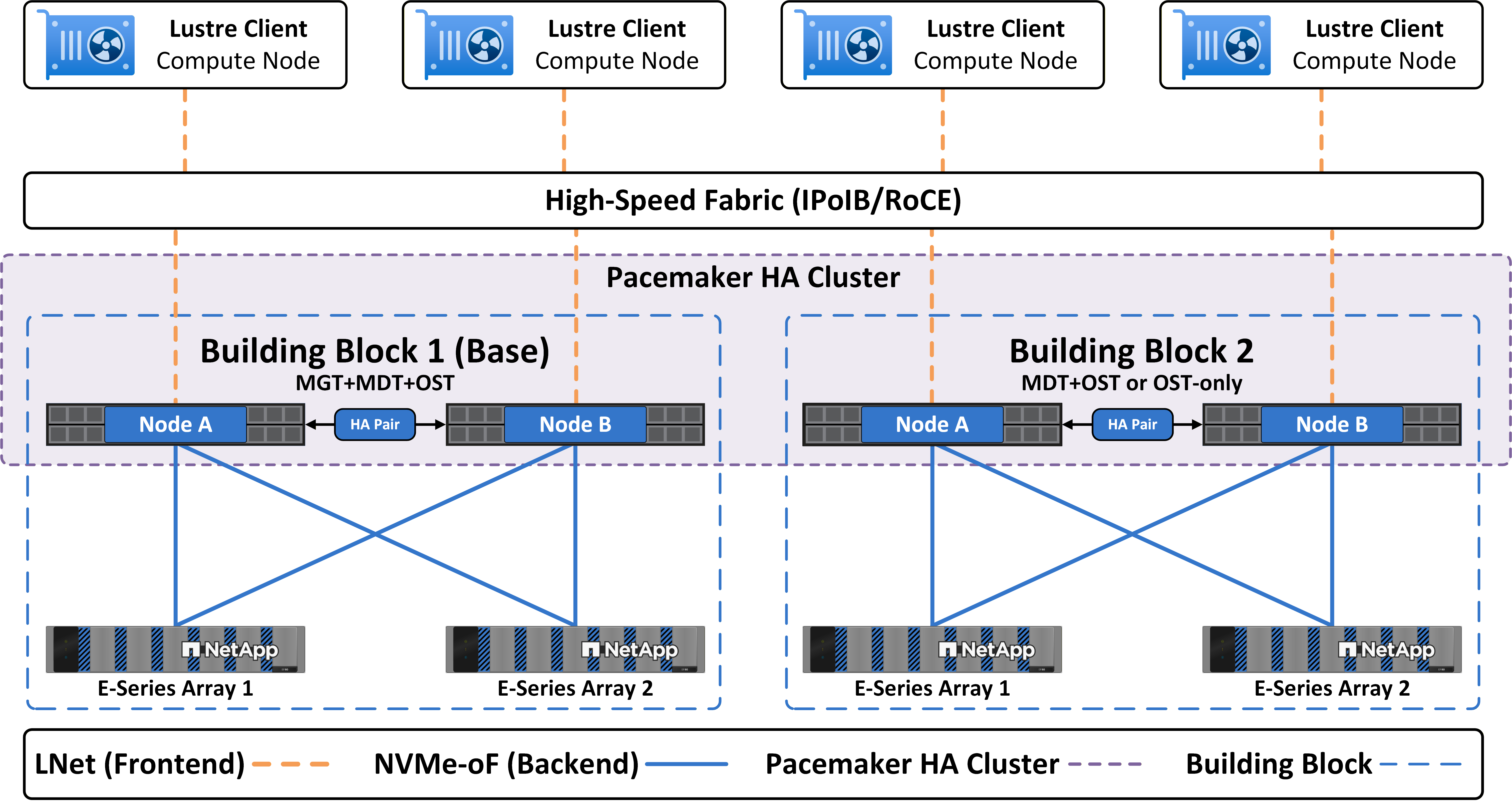

La siguiente figura muestra un ejemplo de implementación con varios bloques de construcción y clientes Lustre conectados a través de LNet.
