Esta arquitectura verificada de NetApp describe el diseño del NVIDIA DGX SuperPOD con bloques de construcción NetApp BeeGFS. Esta solución es una plataforma de centro de datos de pila completa validada en un clúster de aceptación dedicado en NVIDIA.
Amine Bennani, Christian Whiteside, David Arnette y Sathish Thyagarajan, NetApp
Resumen ejecutivo
En el panorama tecnológico actual en rápida evolución, la IA está revolucionando las experiencias de los consumidores e impulsando la innovación en todas las industrias. Sin embargo, también presenta desafíos importantes para los departamentos de TI, que están bajo presión para implementar soluciones de computación de alto rendimiento (HPC) capaces de manejar las intensas demandas de las cargas de trabajo de IA. A medida que las organizaciones compiten por aprovechar el poder de la IA, crece la urgencia de contar con una solución que sea fácil de implementar, escalar y administrar.
NVIDIA DGX SuperPOD es una plataforma de infraestructura de centro de datos de IA entregada como una solución llave en mano para TI para respaldar las cargas de trabajo de IA más complejas que enfrentan las empresas actuales. En el núcleo de cualquier modelo de aprendizaje profundo (DL) preciso hay grandes volúmenes de datos, lo que requiere una solución de almacenamiento de alto rendimiento que pueda servir y re-servir estos datos de manera eficiente. La solución NetApp BeeGFS, que consta de matrices de almacenamiento NetApp EF600 con el sistema de archivos paralelo BeeGFS, permite que NVIDIA DGX SuperPOD libere toda su capacidad. La solución NetApp BeeGFS ha sido validada por NVIDIA para integrarse y escalar con la arquitectura SuperPOD. El resultado es una implementación y gestión simplificadas del centro de datos de IA al tiempo que ofrece una escalabilidad prácticamente ilimitada en términos de rendimiento y capacidad.
Descripción general de la solución
La solución NetApp BeeGFS, impulsada por los sistemas de almacenamiento NetApp EF600 NVMe de alto rendimiento y el sistema de archivos paralelos BeeGFS escalable, ofrece una base de almacenamiento sólida y eficiente para cargas de trabajo de IA exigentes. Su arquitectura de disco compartido garantiza una alta disponibilidad, manteniendo un rendimiento y una accesibilidad consistentes, incluso ante desafíos del sistema. Esta solución proporciona una arquitectura escalable y flexible que se puede personalizar para satisfacer diversos requisitos de almacenamiento. Los clientes pueden ampliar fácilmente su rendimiento y capacidad de almacenamiento integrando bloques de almacenamiento adicionales para manejar incluso las cargas de trabajo más exigentes.
Tecnología de soluciones
-
NVIDIA DGX SuperPOD aprovecha los sistemas DGX H100 y H200 con un almacenamiento compartido externo validado:
-
Cada unidad escalable (SU) DGX SuperPOD consta de 32 sistemas DGX y es capaz de alcanzar 640 petaFLOPS de rendimiento de IA con precisión FP8. NetApp recomienda dimensionar la solución de almacenamiento NetApp BeeGFS con al menos 2 bloques de construcción para una única configuración DGX SuperPOD.
-

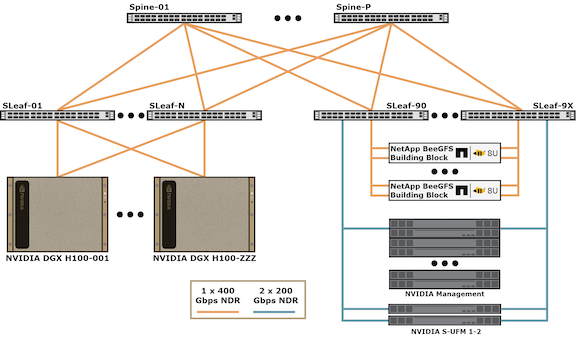

Una visión de alto nivel de la solución
-
Los bloques de construcción NetApp BeeGFS constan de dos matrices NetApp EF600 y dos servidores x86:
-
Con las matrices all-flash NetApp EF600 en la base de NVIDIA DGX SuperPOD, los clientes obtienen una base de almacenamiento confiable respaldada por seis nueves de tiempo de actividad.
-
La capa del sistema de archivos entre los sistemas NetApp EF600 y NVIDIA DGX es el sistema de archivos paralelo BeeGFS. BeeGFS fue creado por el Centro Fraunhofer de Computación de Alto Rendimiento en Alemania para resolver los problemas de los sistemas de archivos paralelos heredados. El resultado es un sistema de archivos con una arquitectura de espacio de usuario moderna que ahora desarrolla y distribuye ThinkParQ y que utilizan muchos entornos de supercomputación.
-
El soporte de NetApp para BeeGFS alinea la excelente organización de soporte de NetApp con los requisitos del cliente en cuanto a rendimiento y tiempo de actividad. Los clientes obtienen acceso a recursos de soporte superiores, acceso anticipado a las versiones de BeeGFS y acceso a funciones empresariales seleccionadas de BeeGFS, como cumplimiento de cuotas y alta disponibilidad (HA).
-
-
La combinación de las SU NVIDIA SuperPOD y los bloques de construcción BeeGFS de NetApp proporciona una solución de IA ágil en la que el cómputo o el almacenamiento se escalan de manera fácil y sin inconvenientes.
Bloque de construcción BeeGFS de NetApp
Resumen del caso de uso
Esta solución se aplica a los siguientes casos de uso:
-
Inteligencia artificial (IA), que incluye aprendizaje automático (ML), aprendizaje profundo (DL), procesamiento del lenguaje natural (NLP), comprensión del lenguaje natural (NLU) e IA generativa (GenAI).
-
Entrenamiento de IA a escala media y grande
-
Modelos de visión artificial, habla, audio y lenguaje
-
HPC incluye aplicaciones aceleradas por la interfaz de paso de mensajes (MPI) y otras técnicas de computación distribuida
-
Cargas de trabajo de aplicaciones caracterizadas por lo siguiente:
-
Leer o escribir en archivos de más de 1 GB
-
Lectura o escritura en el mismo archivo por varios clientes (decenas, centenas y millares)
-
-
Conjuntos de datos multiterabyte o multipetabyte
-
Entornos que necesitan un único espacio de almacenamiento optimizable para una combinación de archivos grandes y pequeños
Requisitos tecnológicos
Esta sección cubre los requisitos tecnológicos para la solución NVIDIA DGX SuperPOD con NetApp .
Requisitos de hardware
En la Tabla 1 a continuación se enumeran los componentes de hardware necesarios para implementar la solución para una sola SU. El dimensionamiento de la solución comienza con 32 sistemas NVIDIA DGX H100 y dos o tres bloques de construcción NetApp BeeGFS. Un solo bloque de construcción NetApp BeeGFS consta de dos matrices NetApp EF600 y dos servidores x86. Los clientes pueden agregar bloques de construcción adicionales a medida que aumenta el tamaño de la implementación. Para obtener más información, consulte la "Arquitectura de referencia NVIDIA DGX H100 SuperPOD" y "NVA-1164-DISEÑO: BeeGFS en el diseño de NVA de NetApp" .
| Hardware | Cantidad |
|---|---|
NVIDIA DGX H100 o H200 |
32 |
Conmutadores NVIDIA Quantum QM9700 |
8 hojas, 4 lomos |
Bloques de construcción BeeGFS de NetApp |
3 |
Requisitos de software
En la Tabla 2 a continuación se enumeran los componentes de software necesarios para implementar la solución. Los componentes de software que se utilizan en cualquier implementación particular de la solución pueden variar según los requisitos del cliente.
| Software |
|---|
Pila de software NVIDIA DGX |
Administrador de comandos base de NVIDIA |
Sistema de archivos paralelo ThinkParQ BeeGFS |
Verificación de la solución
NVIDIA DGX SuperPOD con NetApp se validó en un clúster de aceptación dedicado en NVIDIA mediante el uso de bloques de construcción BeeGFS de NetApp . Los criterios de aceptación se basaron en una serie de pruebas de aplicación, rendimiento y estrés realizadas por NVIDIA. Para obtener más información, consulte la "NVIDIA DGX SuperPOD: Arquitectura de referencia NetApp EF600 y BeeGFS" .
Conclusión
NetApp y NVIDIA tienen una larga trayectoria de colaboración para ofrecer una cartera de soluciones de IA al mercado. NVIDIA DGX SuperPOD con la matriz all-flash NetApp EF600 es una solución probada y validada que los clientes pueden implementar con confianza. Esta arquitectura llave en mano totalmente integrada elimina el riesgo de la implementación y pone a cualquiera en el camino para ganar la carrera hacia el liderazgo en IA.
