5. Detalles del diseño de la solución y la arquitectura de almacenamiento

Colaboradores nkarthik
PDF

Karthikeyan Nagalingam, NetApp

[[5-1-design-principles]]
== 5.1 Principios de diseño

Configuración por encima de los cambios en el código; límites explícitos entre etapas con contratos tipados; enrutamiento coherente de artefactos; validación de fallo rápido con errores accionables; neutralidad respecto al nivel de almacenamiento.

[[5-2-stage-design-summary]]
== 5.2 Resumen del diseño de la etapa

Escenario Resumen del diseño

Ingestión

ingestion_tool selecciona s3_direct, none, airbyte, o nifi; devuelve metadatos normalizados

Preparación de datos

Descubre y acepta claves tabulares sin procesar de StorageGRID; normaliza Airbyte/CSV sin formato; genera divisiones determinísticas de train/val/infer; escribe un prefijo de datos preparados con marca de ejecución y un manifiesto en el bucket NAS de ONTAP

Movilidad de datos (XCP)

Copia los datos preparados desde la exportación NFS del NAS de ONTAP; xcp_copy_destination impulsa el destino XCP y la ruta de lectura de entrenamiento

Entrenamiento de modelos

Se entrena localmente o desde el destino XCP (S3/LustreFS); detección multiformato (CSV/Parquet/JSON)

Ajuste fino

Materializa el modelo base desde el destino XCP; partial_fit con un conjunto de clases ampliado; vuelve a publicar el modelo ajustado

Inferencia

Materializa artefactos ajustados desde el mismo destino XCP; ámbito configurable de división/texto

Punto de control/Reanudar

write_stage_checkpoint conserva el registro de finalización; _small_resume_guard lo valida y lo reutiliza en ejecuciones posteriores

Archivado

model_training archiva inmediatamente los modelos centrales entrenados; inferencing espera las predicciones y archiva el conjunto completo de resultados; inclusión opcional de la entrada XCP y limpieza de la carpeta «raw»

[[5-3-configuration-driven-philosophy]]
== 5.3 Filosofía basada en la configuración

Todas las selecciones no secretas de almacenamiento, motor y comportamiento son parámetros dag_run.conf: cambiar entre S3 y LustreFS, o entre Python y Spark, no requiere ninguna modificación del código, mientras que el almacenamiento de secretos gestionado por Airflow resuelve las credenciales necesarias.

[[5-4-storage-architecture-detail]]
== 5.4 detalle de la arquitectura de almacenamiento

La arquitectura de almacenamiento divide el ciclo de vida de la IA en niveles diseñados específicamente para cada fin: StorageGRID almacena objetos sin procesar y archivados; el bucket NAS de ONTAP contiene conjuntos de datos preparados y con marca de ejecución; y ONTAP S3 o LustreFS proporcionan el nivel de entrenamiento activo seleccionado. Esta separación permite gestionar de forma independiente los datos de origen, los datos preparados, los artefactos del modelo y las pruebas archivadas, al tiempo que se conserva el linaje a través del run_stamp compartido.

[[5-4-1-storage-layout-diagrams]]
=== 5.4.1 Diagramas de distribución de almacenamiento

Nivel Ruta de almacenamiento lógica Contenido / artefactos almacenados

Nivel «Raw» de StorageGRID

s3://raw_bucket/raw_prefix/

Partes tabulares de CSV (tabular_part_*.csv), entradas de texto (text_base.json, text_finetune.json, text_infer.json)

Nivel preparado para NAS de ONTAP

s3://prepared_bucket/prepared_prefix/run_stamp/

Datos fragmentados con formato (data/tabular_*.csv), archivos de texto, data_prep_manifest.json, tablas de Lakehouse (tables/ Delta/Iceberg)

Nivel de entrenamiento activo (XCP Dest)

<xcp_prefix>/formatted/run_stamp/

Datos copiados y divididos, archivos binarios de modelos entrenados ((artifacts/*.bin), métricas de evaluación ((artifacts/*_metrics.json)

Nivel de archivado de StorageGRID

s3://archive_bucket/archive_prefix/stage/run_stamp/

Artefactos del modelo de referencia o del modelo completo con alcance por etapas, evidencia de predicción (tabular_predictions.csv, text_predictions.json)

Linaje y flujo entre niveles

Sin procesar → Preparado → Nivel activo → Archivado

Movimiento de datos de extremo a extremo y linaje de artefactos vinculados en todos los niveles de almacenamiento a través del almacenamiento compartido run_stamp

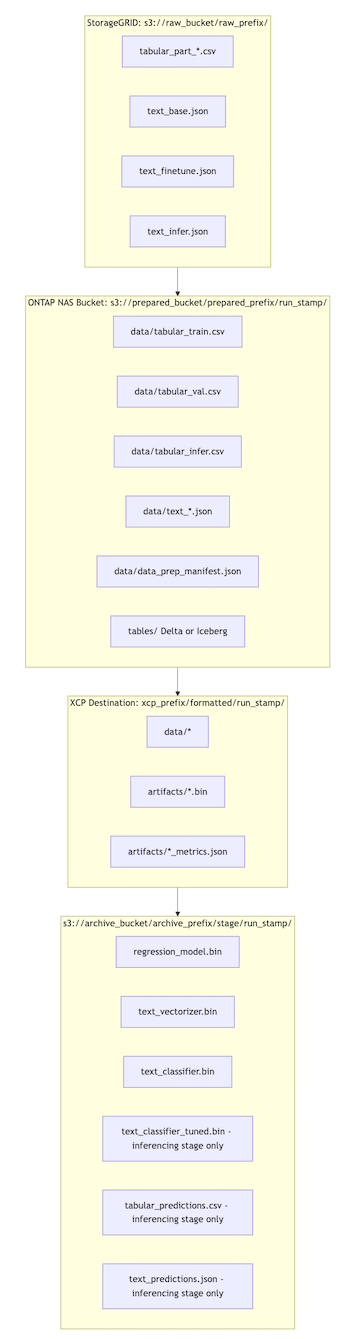

Este diagrama muestra la estructura lógica de los buckets y los prefijos para una única ejecución de la canalización en todos los niveles de almacenamiento:

Distribución lógica del almacenamiento para una sola ejecución de la canalización

[[5-4-2-storage-sizing-guidance]]
=== 5.4.2 guía de dimensionamiento del almacenamiento

Dimensiona cada nivel de forma independiente según su función y su política de retención. El NAS de ONTAP y el destino XCP seleccionado deben admitir ejecuciones activas simultáneas, mientras que la capacidad de StorageGRID viene determinada principalmente por la retención de datos sin procesar y de archivo. Incluye capacidad de trabajo temporal y margen de crecimiento al planificar la concurrencia máxima de la canalización.

Nivel Base de dimensionamiento

Bucket sin procesar de StorageGRID

Volumen de ingestión × intervalo de retención

Bucket de datos preparados de ONTAP NAS

Tamaño del conjunto de datos preparado × número de ejecuciones conservadas

Destino de XCP (S3 o Lustre)

Tamaño máximo simultáneo del conjunto de datos de entrenamiento + sobrecarga de artefactos del modelo

Bucket de archivado

Política de retención × selección de la etapa de archivo (model_training = más pequeña; inferencing = más grande)

[[5-4-3-storage-performance-considerations]]
=== 5.4.3 Consideraciones sobre el rendimiento del almacenamiento

El destino XCP se selecciona en cada ejecución con xcp_copy_destination, lo que permite que el rendimiento del almacenamiento se adapte a la carga de trabajo en lugar de obligar a todas las cargas de trabajo a usar un único nivel. Selecciona LustreFS para conjuntos de datos con un elevado número de filas, muchos lectores simultáneos o entrenamiento con un uso intensivo de E/S. Selecciona ONTAP S3 para cargas de trabajo en las que se prima la rentabilidad y el acceso elástico, y cuyos requisitos de rendimiento no exigen un sistema de archivos paralelo. En cualquier caso, XCP mantiene los datos y los artefactos del modelo alineados con el nivel de entrenamiento seleccionado.
