TR-5003: Implementación de Oracle VLDB de alto rendimiento en ANF

08/18/2025 Colaboradores

PDF

Allen Cao, Niyaz Mohamed, NetApp

La solución proporciona una descripción general y detalles para configurar una Oracle Very Large Database (VLDB) de alto rendimiento en Microsoft Azure NetApp Files (ANF) con Oracle Data Guard en la nube de Azure.

Objetivo

Oracle VLDB, de alto rendimiento y misión crítica, exige mucho del almacenamiento de bases de datos backend. Para cumplir con el acuerdo de nivel de servicio (SLA), el almacenamiento de la base de datos debe brindar la capacidad requerida y un alto número de operaciones de entrada/salida por segundo (IOPS) mientras mantiene un rendimiento de latencia de submilisegundos. Esto es particularmente desafiante cuando se implementa una carga de trabajo de base de datos de este tipo en la nube pública con un entorno de recursos de almacenamiento compartido. No todas las plataformas de almacenamiento son iguales. El almacenamiento premium de Azure NetApp Files en combinación con la infraestructura de Azure puede satisfacer las necesidades de una carga de trabajo de Oracle tan exigente. En un punto de referencia de rendimiento validado ("Rendimiento de la base de datos de Oracle en varios volúmenes de Azure NetApp Files" ), ANF entregó 2,5 millones de IOPS de lectura con una latencia de 700 microsegundos en una carga de trabajo de selección aleatoria 100 % sintética a través de la herramienta SLOB. Con un tamaño de bloque estándar de 8k, esto se traduce en un rendimiento de aproximadamente 20 GiB/s.

En esta documentación, demostramos cómo configurar un Oracle VLDB con configuración Data Guard en un almacenamiento ANF con múltiples volúmenes NFS y Oracle ASM para equilibrar la carga de almacenamiento. La base de datos en espera se puede respaldar rápidamente (en minutos) mediante una instantánea y clonar para acceso de lectura y escritura para los casos de uso que se deseen. El equipo de ingeniería de soluciones de NetApp proporciona un kit de herramientas de automatización para crear y actualizar clones con facilidad según un cronograma definido por el usuario.

Esta solución aborda los siguientes casos de uso:

Implementación de Oracle VLDB en una configuración de Data Guard en el almacenamiento de Microsoft Azure NetApp Files en todas las regiones de Azure.
Realice una copia de seguridad instantánea y clone la base de datos física en espera para atender casos de uso como informes, desarrollo, pruebas, etc. a través de la automatización.

Audiencia

Esta solución está destinada a las siguientes personas:

Un administrador de bases de datos que configura Oracle VLDB con Data Guard en la nube de Azure para alta disponibilidad, protección de datos y recuperación ante desastres.
Un arquitecto de soluciones de base de datos interesado en Oracle VLDB con configuración de Data Guard en la nube de Azure.
Un administrador de almacenamiento que administra el almacenamiento de Azure NetApp Files que admite la base de datos de Oracle.
Un propietario de una aplicación a quien le gusta instalar Oracle VLDB con Data Guard en un entorno de nube de Azure.

Entorno de prueba y validación de soluciones

La prueba y validación de esta solución se realizó en una configuración de laboratorio en la nube de Azure que podría no coincidir con el entorno de implementación del usuario real. Para más información, consulte la sección Factores clave a considerar en la implementación .

Arquitectura

Esta imagen proporciona una imagen detallada de la implementación de Oracle Data Guard en la nube de Azure en ANF.

Componentes de hardware y software

Hardware

Azure NetApp Files

Versión actual ofrecida por Microsoft

Dos grupos de capacidad de 4 TiB, nivel de servicio premium, QoS automático

Máquinas virtuales de Azure para servidores de bases de datos

B4ms estándar (4 vcpu, 16 GiB de memoria)

Tres máquinas virtuales de base de datos, una como servidor de base de datos principal, una como servidor de base de datos en espera y la tercera como servidor de base de datos clonado

Software

Red Hat Linux

Red Hat Enterprise Linux 8.6 (LVM) - x64 Gen2

Se implementó una suscripción a RedHat para realizar pruebas

Infraestructura de red de Oracle

Versión 19.18

Parche RU aplicado p34762026_190000_Linux-x86-64.zip

Base de datos Oracle

Versión 19.18

Parche RU aplicado p34765931_190000_Linux-x86-64.zip

Parche único de dNFS

p32931941_190000_Linux-x86-64.zip

Se aplica tanto a la cuadrícula como a la base de datos.

Oracle OPatch

Versión 12.2.0.1.36

Último parche p6880880_190000_Linux-x86-64.zip

Ansible

Versión principal 2.16.2

versión de Python - 3.10.13

Sistema Nacional de Archivos

Versión 3.0

dNFS habilitado para Oracle

Configuración de Oracle VLDB Data Guard con una configuración simulada de DR de NY a LA

Base de datos

NOMBRE ÚNICO DE LA BASE DE DATOS

Nombre del servicio Oracle Net

Primario

NTAP_NY

NTAP_NY.internal.cloudapp.net

Apoyar

NTAP_LA

NTAP_LA.internal.cloudapp.net

Factores clave a considerar en la implementación

* Configuración de Azure NetApp Files .* Los Azure NetApp Files se asignan en la cuenta de almacenamiento de Azure NetApp como Capacity Pools . En estas pruebas y validaciones, implementamos un grupo de capacidad de 2 TiB para alojar la base de datos principal de Oracle en la región Este y un grupo de capacidad de 4 TiB para alojar la base de datos en espera y el clon de base de datos en la región Oeste 2. El fondo de capacidad de ANF tiene tres niveles de servicio: Estándar, Premium y Ultra. La capacidad de E/S del grupo de capacidad de ANF se basa en el tamaño del grupo de capacidad y su nivel de servicio. Al crear un grupo de capacidad, puede configurar la calidad de servicio en Automático o Manual y el cifrado de datos en reposo en Simple o Doble.
Dimensionamiento de los volúmenes de la base de datos. Para la implementación de producción, NetApp recomienda realizar una evaluación completa de los requisitos de rendimiento de su base de datos Oracle a partir del informe Oracle AWR. Tenga en cuenta tanto el tamaño de la base de datos como los requisitos de rendimiento al dimensionar los volúmenes ANF para la base de datos. Con la configuración automática de QoS para ANF, el ancho de banda está garantizado a 128 MiB/s por capacidad de volumen TiB asignada con el nivel de servicio Ultra. Un mayor rendimiento puede requerir un tamaño de volumen mayor para satisfacer el requisito.
Volumen único o volúmenes múltiples. Un único volumen grande puede proporcionar un nivel de rendimiento similar al de varios volúmenes con el mismo tamaño agregado, ya que la calidad de servicio se aplica estrictamente en función del tamaño del volumen y el nivel de servicio del grupo de capacidad. Se recomienda implementar múltiples volúmenes (múltiples puntos de montaje NFS) para Oracle VLDB para utilizar mejor el grupo de recursos de almacenamiento ANF del backend compartido. Implemente Oracle ASM para el equilibrio de carga de E/S en múltiples volúmenes NFS.
Grupo de volumen de aplicaciones. Implemente Application Volume Group (AVG) para Oracle para optimizar el rendimiento. Los volúmenes implementados por grupo de volúmenes de aplicaciones se colocan en la infraestructura regional o zonal para lograr una latencia y un rendimiento optimizados para las máquinas virtuales de la aplicación.
Consideración de la máquina virtual de Azure. En estas pruebas y validaciones, utilizamos una máquina virtual de Azure: Standard_B4ms con 4 vCPU y 16 GiB de memoria. Debe elegir la máquina virtual de Azure DB adecuada para Oracle VLDB con requisitos de alto rendimiento. Además de la cantidad de vCPU y la cantidad de RAM, el ancho de banda de la red de la máquina virtual (ingreso y egreso o límite de rendimiento de la NIC) puede convertirse en un cuello de botella antes de que se alcance la capacidad de almacenamiento de la base de datos.
Configuración de dNFS. Al usar dNFS, una base de datos Oracle que se ejecuta en una máquina virtual de Azure con almacenamiento ANF puede generar significativamente más E/S que el cliente NFS nativo. Asegúrese de que se aplique el parche p32931941 de Oracle dNFS para solucionar posibles errores.

Implementación de la solución

Se supone que ya tiene su base de datos Oracle principal implementada en un entorno de nube de Azure dentro de una VNet como punto de partida para configurar Oracle Data Guard. Lo ideal es que la base de datos principal se implemente en un almacenamiento ANF con montaje NFS. Su base de datos Oracle principal también puede ejecutarse en un almacenamiento NetApp ONTAP o en cualquier otro almacenamiento de su elección, ya sea dentro del ecosistema de Azure o en un centro de datos privado. La siguiente sección demuestra la configuración de Oracle VLDB en ANF en una configuración de Oracle Data Guard entre una base de datos Oracle principal en Azure con almacenamiento ANF y una base de datos Oracle física en espera en Azure con almacenamiento ANF.

Requisitos previos para la implementación

Details

La implementación requiere los siguientes requisitos previos.

Se ha configurado una cuenta en la nube de Azure y se han creado las subredes de red y VNet necesarias dentro de su cuenta de Azure.
Desde la consola del portal de nube de Azure, debe implementar un mínimo de tres máquinas virtuales Linux de Azure: una como servidor de base de datos Oracle principal, otra como servidor de base de datos Oracle en espera y un servidor de base de datos de destino clonado para informes, desarrollo y pruebas, etc. Consulte el diagrama de arquitectura en la sección anterior para obtener más detalles sobre la configuración del entorno. Revise también Microsoft"Máquinas virtuales de Azure" Para más información.

La base de datos Oracle principal debería haberse instalado y configurado en el servidor Oracle DB principal. Por otro lado, en el servidor Oracle DB en espera o en el servidor Oracle DB clonado, solo se instala el software de Oracle y no se crean bases de datos Oracle. Lo ideal sería que el diseño de los directorios de archivos de Oracle coincida exactamente en todos los servidores de base de datos Oracle. Para obtener detalles sobre la recomendación de NetApp para la implementación automatizada de Oracle en la nube de Azure y ANF, consulte los siguientes informes técnicos para obtener ayuda.

"TR-4987: Implementación de Oracle simplificada y automatizada en Azure NetApp Files con NFS"

Asegúrese de haber asignado al menos 128G en el volumen raíz de las máquinas virtuales de Azure para tener suficiente espacio para almacenar provisionalmente los archivos de instalación de Oracle.

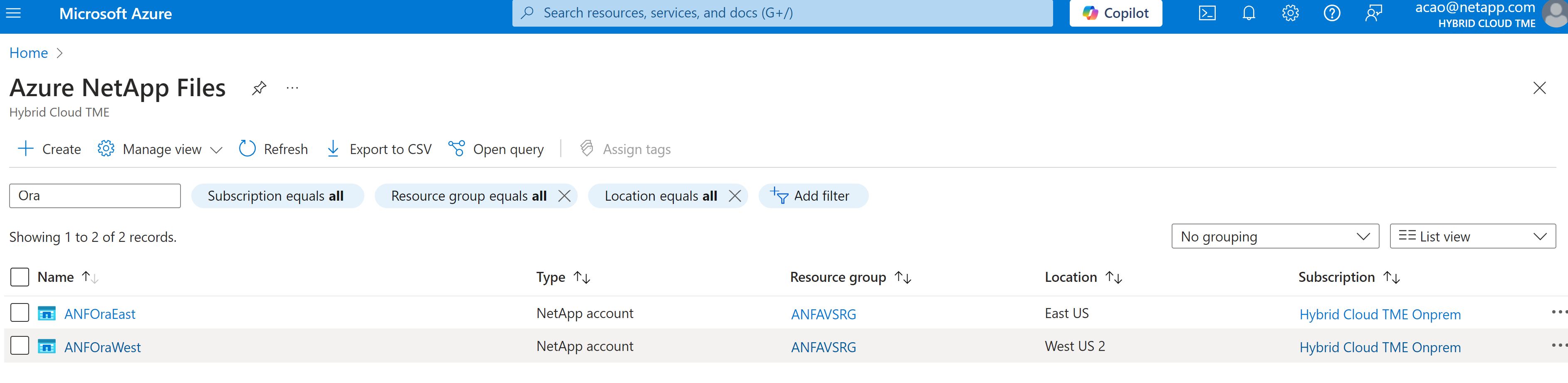

Desde la consola del portal de nube de Azure, implemente dos grupos de capacidad de almacenamiento ANF para alojar volúmenes de bases de datos de Oracle. Los grupos de capacidad de almacenamiento de ANF deben estar ubicados en diferentes regiones para imitar una verdadera configuración de DataGuard. Si no está familiarizado con la implementación del almacenamiento ANF, consulte la documentación"Inicio rápido: configurar Azure NetApp Files y crear un volumen NFS" para obtener instrucciones paso a paso.
Cuando la base de datos principal de Oracle y la base de datos de Oracle en espera están ubicadas en dos regiones diferentes, se debe configurar una puerta de enlace VPN para permitir el flujo de tráfico de datos entre dos redes virtuales independientes. La configuración de red detallada en Azure está más allá del alcance de este documento. Las siguientes capturas de pantalla brindan una referencia sobre cómo se configuran y conectan las puertas de enlace VPN, y cómo se confirma el flujo del tráfico de datos en el laboratorio.

Puertas de enlace VPN de laboratorio:

La puerta de enlace vnet principal:

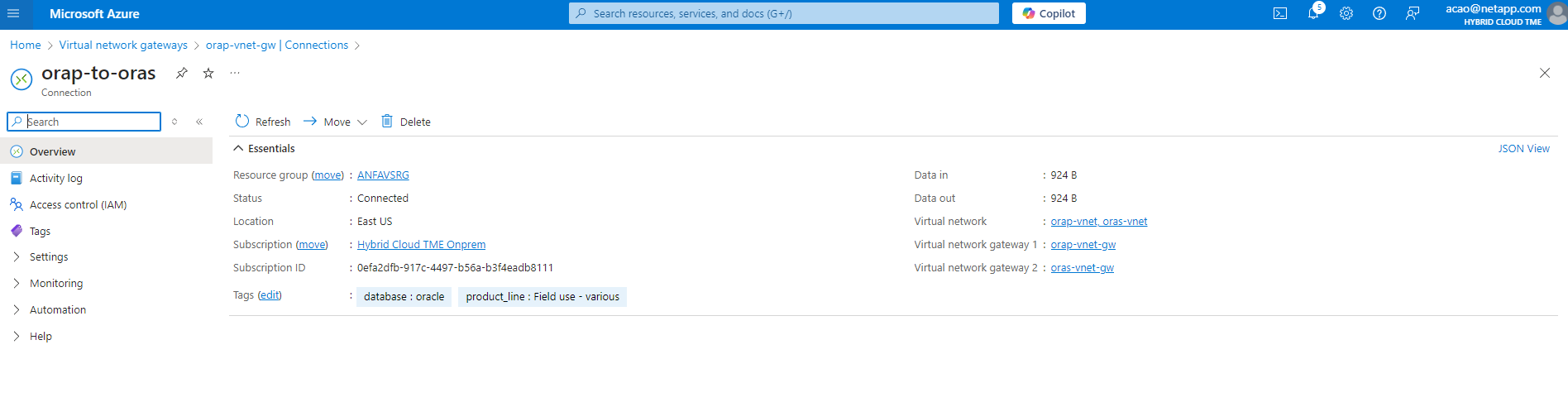

Estado de la conexión de la puerta de enlace de Vnet:

Validar que los flujos de tráfico estén establecidos (click en los tres puntos para abrir la página):
Consulte esta documentación"Implementar un grupo de volúmenes de aplicaciones para Oracle" para implementar el grupo de volúmenes de aplicaciones para Oracle.

Configuración principal de Oracle VLDB para Data Guard

Details

En esta demostración, configuramos una base de datos Oracle principal llamada NTAP en el servidor Azure DB principal con seis puntos de montaje NFS: /u01 para el binario de Oracle, /u02, /u04, /u05, /u06 para los archivos de datos de Oracle y un archivo de control de Oracle, /u03 para los registros activos de Oracle, los archivos de registro archivados y un archivo de control de Oracle redundante. Esta configuración sirve como configuración de referencia. Su implementación real debe tener en cuenta sus necesidades y requisitos específicos en términos del tamaño del grupo de capacidad, el nivel de servicio, la cantidad de volúmenes de base de datos y el tamaño de cada volumen.

Para conocer los procedimientos detallados paso a paso para configurar Oracle Data Guard en NFS con ASM, consulte"TR-5002: Reducción de costos de Oracle Active Data Guard con Azure NetApp Files" y"TR-4974: Oracle 19c en reinicio independiente en AWS FSx/EC2 con NFS/ASM" Secciones relevantes. Aunque los procedimientos en TR-4974 se validaron en Amazon FSx ONTAP, son igualmente aplicables a ANF. A continuación se ilustran los detalles de un Oracle VLDB principal en una configuración de Data Guard.

La base de datos principal NTAP en el servidor principal de Azure DB orap.internal.cloudapp.net se implementa inicialmente como una base de datos independiente con ANF en NFS y ASM como almacenamiento de base de datos.

orap.internal.cloudapp.net:
resource group: ANFAVSRG
Location: East US
size: Standard B4ms (4 vcpus, 16 GiB memory)
OS: Linux (redhat 8.6)
pub_ip: 172.190.207.231
pri_ip: 10.0.0.4

[oracle@orap ~]$ df -h
Filesystem                 Size  Used Avail Use% Mounted on
devtmpfs                   7.7G     0  7.7G   0% /dev
tmpfs                      7.8G  1.1G  6.7G  15% /dev/shm
tmpfs                      7.8G   17M  7.7G   1% /run
tmpfs                      7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rootvg-rootlv   22G   20G  2.1G  91% /
/dev/mapper/rootvg-usrlv    10G  2.3G  7.8G  23% /usr
/dev/sda1                  496M  181M  315M  37% /boot
/dev/mapper/rootvg-varlv   8.0G  1.1G  7.0G  13% /var
/dev/sda15                 495M  5.8M  489M   2% /boot/efi
/dev/mapper/rootvg-homelv  2.0G   47M  2.0G   3% /home
/dev/mapper/rootvg-tmplv    12G   11G  1.9G  85% /tmp
/dev/sdb1                   32G   49M   30G   1% /mnt
10.0.2.38:/orap-u06        300G  282G   19G  94% /u06
10.0.2.38:/orap-u04        300G  282G   19G  94% /u04
10.0.2.36:/orap-u01        400G   21G  380G   6% /u01
10.0.2.37:/orap-u02        300G  282G   19G  94% /u02
10.0.2.36:/orap-u03        400G  282G  119G  71% /u03
10.0.2.39:/orap-u05        300G  282G   19G  94% /u05


[oracle@orap ~]$ cat /etc/oratab
#



# This file is used by ORACLE utilities.  It is created by root.sh
# and updated by either Database Configuration Assistant while creating
# a database or ASM Configuration Assistant while creating ASM instance.

# A colon, ':', is used as the field terminator.  A new line terminates
# the entry.  Lines beginning with a pound sign, '#', are comments.
#
# Entries are of the form:
#   $ORACLE_SID:$ORACLE_HOME:<N|Y>:
#
# The first and second fields are the system identifier and home
# directory of the database respectively.  The third field indicates
# to the dbstart utility that the database should , "Y", or should not,
# "N", be brought up at system boot time.
#
# Multiple entries with the same $ORACLE_SID are not allowed.
#
#
+ASM:/u01/app/oracle/product/19.0.0/grid:N
NTAP:/u01/app/oracle/product/19.0.0/NTAP:N

Inicie sesión en el servidor de base de datos principal como usuario Oracle. Validar la configuración de la red.

$GRID_HOME/bin/crsctl stat res -t

[oracle@orap ~]$ $GRID_HOME/bin/crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       orap                     STABLE
ora.LISTENER.lsnr
               ONLINE  ONLINE       orap                     STABLE
ora.LOGS.dg
               ONLINE  ONLINE       orap                     STABLE
ora.asm
               ONLINE  ONLINE       orap                     Started,STABLE
ora.ons
               OFFLINE OFFLINE      orap                     STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.cssd
      1        ONLINE  ONLINE       orap                     STABLE
ora.diskmon
      1        OFFLINE OFFLINE                               STABLE
ora.evmd
      1        ONLINE  ONLINE       orap                     STABLE
ora.ntap.db
      1        OFFLINE OFFLINE                               Instance Shutdown,ST
                                                             ABLE
--------------------------------------------------------------------------------
[oracle@orap ~]$

Configuración del grupo de discos ASM.

asmcmd

[oracle@orap ~]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  4194304   1146880  1136944                0         1136944              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  4194304    286720   283312                0          283312              0             N  LOGS/
ASMCMD> lsdsk
Path
/u02/oradata/asm/orap_data_disk_01
/u02/oradata/asm/orap_data_disk_02
/u02/oradata/asm/orap_data_disk_03
/u02/oradata/asm/orap_data_disk_04
/u03/oralogs/asm/orap_logs_disk_01
/u03/oralogs/asm/orap_logs_disk_02
/u03/oralogs/asm/orap_logs_disk_03
/u03/oralogs/asm/orap_logs_disk_04
/u04/oradata/asm/orap_data_disk_05
/u04/oradata/asm/orap_data_disk_06
/u04/oradata/asm/orap_data_disk_07
/u04/oradata/asm/orap_data_disk_08
/u05/oradata/asm/orap_data_disk_09
/u05/oradata/asm/orap_data_disk_10
/u05/oradata/asm/orap_data_disk_11
/u05/oradata/asm/orap_data_disk_12
/u06/oradata/asm/orap_data_disk_13
/u06/oradata/asm/orap_data_disk_14
/u06/oradata/asm/orap_data_disk_15
/u06/oradata/asm/orap_data_disk_16
ASMCMD>

Configuración de parámetros para Data Guard en la base de datos principal.

SQL> show parameter name

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
cdb_cluster_name                     string
cell_offloadgroup_name               string
db_file_name_convert                 string
db_name                              string      NTAP
db_unique_name                       string      NTAP_NY
global_names                         boolean     FALSE
instance_name                        string      NTAP
lock_name_space                      string
log_file_name_convert                string
pdb_file_name_convert                string
processor_group_name                 string

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
service_names                        string      NTAP_NY.internal.cloudapp.net

SQL> sho parameter log_archive_dest

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
log_archive_dest                     string
log_archive_dest_1                   string      LOCATION=USE_DB_RECOVERY_FILE_
                                                 DEST VALID_FOR=(ALL_LOGFILES,A
                                                 LL_ROLES) DB_UNIQUE_NAME=NTAP_
                                                 NY
log_archive_dest_10                  string
log_archive_dest_11                  string
log_archive_dest_12                  string
log_archive_dest_13                  string
log_archive_dest_14                  string
log_archive_dest_15                  string

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
log_archive_dest_16                  string
log_archive_dest_17                  string
log_archive_dest_18                  string
log_archive_dest_19                  string
log_archive_dest_2                   string      SERVICE=NTAP_LA ASYNC VALID_FO
                                                 R=(ONLINE_LOGFILES,PRIMARY_ROL
                                                 E) DB_UNIQUE_NAME=NTAP_LA
log_archive_dest_20                  string
log_archive_dest_21                  string
log_archive_dest_22                  string

Configuración de base de datos principal.

SQL> select name, open_mode, log_mode from v$database;

NAME      OPEN_MODE            LOG_MODE
--------- -------------------- ------------
NTAP      READ WRITE           ARCHIVELOG


SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO


SQL> select name from v$datafile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/DATAFILE/system.257.1189724205
+DATA/NTAP/DATAFILE/sysaux.258.1189724249
+DATA/NTAP/DATAFILE/undotbs1.259.1189724275
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/system.266.1189725235
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/sysaux.267.1189725235
+DATA/NTAP/DATAFILE/users.260.1189724275
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/undotbs1.268.1189725235
+DATA/NTAP/2B1302C26E089A59E0630400000A4D5C/DATAFILE/system.272.1189726217
+DATA/NTAP/2B1302C26E089A59E0630400000A4D5C/DATAFILE/sysaux.273.1189726217
+DATA/NTAP/2B1302C26E089A59E0630400000A4D5C/DATAFILE/undotbs1.271.1189726217
+DATA/NTAP/2B1302C26E089A59E0630400000A4D5C/DATAFILE/users.275.1189726243

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/system.277.1189726245
+DATA/NTAP/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/sysaux.278.1189726245
+DATA/NTAP/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/undotbs1.276.1189726245
+DATA/NTAP/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/users.280.1189726269
+DATA/NTAP/2B13061057039B10E0630400000AA001/DATAFILE/system.282.1189726271
+DATA/NTAP/2B13061057039B10E0630400000AA001/DATAFILE/sysaux.283.1189726271
+DATA/NTAP/2B13061057039B10E0630400000AA001/DATAFILE/undotbs1.281.1189726271
+DATA/NTAP/2B13061057039B10E0630400000AA001/DATAFILE/users.285.1189726293

19 rows selected.

SQL> select member from v$logfile;

MEMBER
--------------------------------------------------------------------------------
+DATA/NTAP/ONLINELOG/group_3.264.1189724351
+LOGS/NTAP/ONLINELOG/group_3.259.1189724361
+DATA/NTAP/ONLINELOG/group_2.263.1189724351
+LOGS/NTAP/ONLINELOG/group_2.257.1189724359
+DATA/NTAP/ONLINELOG/group_1.262.1189724351
+LOGS/NTAP/ONLINELOG/group_1.258.1189724359
+DATA/NTAP/ONLINELOG/group_4.286.1190297279
+LOGS/NTAP/ONLINELOG/group_4.262.1190297283
+DATA/NTAP/ONLINELOG/group_5.287.1190297293
+LOGS/NTAP/ONLINELOG/group_5.263.1190297295
+DATA/NTAP/ONLINELOG/group_6.288.1190297307

MEMBER
--------------------------------------------------------------------------------
+LOGS/NTAP/ONLINELOG/group_6.264.1190297309
+DATA/NTAP/ONLINELOG/group_7.289.1190297325
+LOGS/NTAP/ONLINELOG/group_7.265.1190297327

14 rows selected.

SQL> select name from v$controlfile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/CONTROLFILE/current.261.1189724347
+LOGS/NTAP/CONTROLFILE/current.256.1189724347

Configuración de dNFS en la base de datos principal.

SQL> select svrname, dirname from v$dnfs_servers;

SVRNAME
--------------------------------------------------------------------------------
DIRNAME
--------------------------------------------------------------------------------
10.0.2.39
/orap-u05

10.0.2.38
/orap-u04

10.0.2.38
/orap-u06


SVRNAME
--------------------------------------------------------------------------------
DIRNAME
--------------------------------------------------------------------------------
10.0.2.37
/orap-u02

10.0.2.36
/orap-u03

10.0.2.36
/orap-u01


6 rows selected.

Esto completa la demostración de una configuración de Data Guard para VLDB NTAP en el sitio principal en ANF con NFS/ASM.

Configuración de Oracle VLDB en espera para Data Guard

Details

Oracle Data Guard requiere la configuración del kernel del sistema operativo y pilas de software de Oracle, incluidos conjuntos de parches en el servidor de base de datos en espera para que coincida con el servidor de base de datos principal. Para una fácil administración y simplicidad, la configuración de almacenamiento de la base de datos del servidor de base de datos en espera idealmente también debería coincidir con la del servidor de base de datos principal, como el diseño del directorio de la base de datos y los tamaños de los puntos de montaje NFS.

Nuevamente, para conocer los procedimientos detallados paso a paso para configurar Oracle Data Guard en espera en NFS con ASM, consulte"TR-5002 - Reducción de costos de Oracle Active Data Guard con Azure NetApp Files" y"TR-4974 - Oracle 19c en reinicio independiente en AWS FSx/EC2 con NFS/ASM" Secciones relevantes. A continuación se ilustra el detalle de la configuración de Oracle VLDB en espera en un servidor de base de datos en espera en una configuración de Data Guard.

La configuración del servidor Oracle DB en espera en el sitio de espera en el laboratorio de demostración.

oras.internal.cloudapp.net:
resource group: ANFAVSRG
Location: West US 2
size: Standard B4ms (4 vcpus, 16 GiB memory)
OS: Linux (redhat 8.6)
pub_ip: 172.179.119.75
pri_ip: 10.0.1.4

[oracle@oras ~]$ df -h
Filesystem                 Size  Used Avail Use% Mounted on
devtmpfs                   7.7G     0  7.7G   0% /dev
tmpfs                      7.8G  1.1G  6.7G  15% /dev/shm
tmpfs                      7.8G   25M  7.7G   1% /run
tmpfs                      7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rootvg-rootlv   22G   17G  5.6G  75% /
/dev/mapper/rootvg-usrlv    10G  2.3G  7.8G  23% /usr
/dev/mapper/rootvg-varlv   8.0G  1.1G  7.0G  13% /var
/dev/mapper/rootvg-homelv  2.0G   52M  2.0G   3% /home
/dev/sda1                  496M  181M  315M  37% /boot
/dev/sda15                 495M  5.8M  489M   2% /boot/efi
/dev/mapper/rootvg-tmplv    12G   11G  1.8G  86% /tmp
/dev/sdb1                   32G   49M   30G   1% /mnt
10.0.3.36:/oras-u03        400G  282G  119G  71% /u03
10.0.3.36:/oras-u04        300G  282G   19G  94% /u04
10.0.3.36:/oras-u05        300G  282G   19G  94% /u05
10.0.3.36:/oras-u02        300G  282G   19G  94% /u02
10.0.3.36:/oras-u01        100G   21G   80G  21% /u01
10.0.3.36:/oras-u06        300G  282G   19G  94% /u06

[oracle@oras ~]$ cat /etc/oratab
#Backup file is  /u01/app/oracle/crsdata/oras/output/oratab.bak.oras.oracle line added by Agent
#



# This file is used by ORACLE utilities.  It is created by root.sh
# and updated by either Database Configuration Assistant while creating
# a database or ASM Configuration Assistant while creating ASM instance.

# A colon, ':', is used as the field terminator.  A new line terminates
# the entry.  Lines beginning with a pound sign, '#', are comments.
#
# Entries are of the form:
#   $ORACLE_SID:$ORACLE_HOME:<N|Y>:
#
# The first and second fields are the system identifier and home
# directory of the database respectively.  The third field indicates
# to the dbstart utility that the database should , "Y", or should not,
# "N", be brought up at system boot time.
#
# Multiple entries with the same $ORACLE_SID are not allowed.
#
#
+ASM:/u01/app/oracle/product/19.0.0/grid:N
NTAP:/u01/app/oracle/product/19.0.0/NTAP:N              # line added by Agent

Configuración de la infraestructura de la red en el servidor de base de datos en espera.

[oracle@oras ~]$ $GRID_HOME/bin/crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       oras                     STABLE
ora.LISTENER.lsnr
               ONLINE  ONLINE       oras                     STABLE
ora.LOGS.dg
               ONLINE  ONLINE       oras                     STABLE
ora.asm
               ONLINE  ONLINE       oras                     Started,STABLE
ora.ons
               OFFLINE OFFLINE      oras                     STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.cssd
      1        ONLINE  ONLINE       oras                     STABLE
ora.diskmon
      1        OFFLINE OFFLINE                               STABLE
ora.evmd
      1        ONLINE  ONLINE       oras                     STABLE
ora.ntap_la.db
      1        ONLINE  INTERMEDIATE oras                     Dismounted,Mount Ini
                                                             tiated,HOME=/u01/app
                                                             /oracle/product/19.0
                                                             .0/NTAP,STABLE
--------------------------------------------------------------------------------

Configuración de grupos de discos ASM en el servidor de base de datos en espera.

[oracle@oras ~]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  4194304   1146880  1136912                0         1136912              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  4194304    286720   284228                0          284228              0             N  LOGS/
ASMCMD> lsdsk
Path
/u02/oradata/asm/oras_data_disk_01
/u02/oradata/asm/oras_data_disk_02
/u02/oradata/asm/oras_data_disk_03
/u02/oradata/asm/oras_data_disk_04
/u03/oralogs/asm/oras_logs_disk_01
/u03/oralogs/asm/oras_logs_disk_02
/u03/oralogs/asm/oras_logs_disk_03
/u03/oralogs/asm/oras_logs_disk_04
/u04/oradata/asm/oras_data_disk_05
/u04/oradata/asm/oras_data_disk_06
/u04/oradata/asm/oras_data_disk_07
/u04/oradata/asm/oras_data_disk_08
/u05/oradata/asm/oras_data_disk_09
/u05/oradata/asm/oras_data_disk_10
/u05/oradata/asm/oras_data_disk_11
/u05/oradata/asm/oras_data_disk_12
/u06/oradata/asm/oras_data_disk_13
/u06/oradata/asm/oras_data_disk_14
/u06/oradata/asm/oras_data_disk_15
/u06/oradata/asm/oras_data_disk_16

Configuración de parámetros para Data Guard en una base de datos en espera.

SQL> show parameter name

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
cdb_cluster_name                     string
cell_offloadgroup_name               string
db_file_name_convert                 string
db_name                              string      NTAP
db_unique_name                       string      NTAP_LA
global_names                         boolean     FALSE
instance_name                        string      NTAP
lock_name_space                      string
log_file_name_convert                string
pdb_file_name_convert                string
processor_group_name                 string

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
service_names                        string      NTAP_LA.internal.cloudapp.net
SQL> show parameter log_archive_config

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
log_archive_config                   string      DG_CONFIG=(NTAP_NY,NTAP_LA)
SQL> show parameter fal_server

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
fal_server                           string      NTAP_NY

Configuración de base de datos en espera.

SQL> select name, open_mode, log_mode from v$database;

NAME      OPEN_MODE            LOG_MODE
--------- -------------------- ------------
NTAP      MOUNTED              ARCHIVELOG

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       MOUNTED
         3 NTAP_PDB1                      MOUNTED
         4 NTAP_PDB2                      MOUNTED
         5 NTAP_PDB3                      MOUNTED

SQL> select name from v$datafile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP_LA/DATAFILE/system.261.1190301867
+DATA/NTAP_LA/DATAFILE/sysaux.262.1190301923
+DATA/NTAP_LA/DATAFILE/undotbs1.263.1190301969
+DATA/NTAP_LA/2B12C97618069248E0630400000AC50B/DATAFILE/system.264.1190301987
+DATA/NTAP_LA/2B12C97618069248E0630400000AC50B/DATAFILE/sysaux.265.1190302013
+DATA/NTAP_LA/DATAFILE/users.266.1190302039
+DATA/NTAP_LA/2B12C97618069248E0630400000AC50B/DATAFILE/undotbs1.267.1190302045
+DATA/NTAP_LA/2B1302C26E089A59E0630400000A4D5C/DATAFILE/system.268.1190302071
+DATA/NTAP_LA/2B1302C26E089A59E0630400000A4D5C/DATAFILE/sysaux.269.1190302099
+DATA/NTAP_LA/2B1302C26E089A59E0630400000A4D5C/DATAFILE/undotbs1.270.1190302125
+DATA/NTAP_LA/2B1302C26E089A59E0630400000A4D5C/DATAFILE/users.271.1190302133

NAME
--------------------------------------------------------------------------------
+DATA/NTAP_LA/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/system.272.1190302137
+DATA/NTAP_LA/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/sysaux.273.1190302163
+DATA/NTAP_LA/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/undotbs1.274.1190302189
+DATA/NTAP_LA/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/users.275.1190302197
+DATA/NTAP_LA/2B13061057039B10E0630400000AA001/DATAFILE/system.276.1190302201
+DATA/NTAP_LA/2B13061057039B10E0630400000AA001/DATAFILE/sysaux.277.1190302229
+DATA/NTAP_LA/2B13061057039B10E0630400000AA001/DATAFILE/undotbs1.278.1190302255
+DATA/NTAP_LA/2B13061057039B10E0630400000AA001/DATAFILE/users.279.1190302263

19 rows selected.

SQL> select name from v$controlfile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP_LA/CONTROLFILE/current.260.1190301831
+LOGS/NTAP_LA/CONTROLFILE/current.257.1190301833

SQL> select group#, type, member from v$logfile order by 2, 1;
    GROUP# TYPE    MEMBER
---------- ------- --------------------------------------------------------------------------------
         1 ONLINE  +DATA/NTAP_LA/ONLINELOG/group_1.280.1190302305
         1 ONLINE  +LOGS/NTAP_LA/ONLINELOG/group_1.259.1190302309
         2 ONLINE  +DATA/NTAP_LA/ONLINELOG/group_2.281.1190302315
         2 ONLINE  +LOGS/NTAP_LA/ONLINELOG/group_2.258.1190302319
         3 ONLINE  +DATA/NTAP_LA/ONLINELOG/group_3.282.1190302325
         3 ONLINE  +LOGS/NTAP_LA/ONLINELOG/group_3.260.1190302329
         4 STANDBY +DATA/NTAP_LA/ONLINELOG/group_4.283.1190302337
         4 STANDBY +LOGS/NTAP_LA/ONLINELOG/group_4.261.1190302339
         5 STANDBY +DATA/NTAP_LA/ONLINELOG/group_5.284.1190302347
         5 STANDBY +LOGS/NTAP_LA/ONLINELOG/group_5.262.1190302349
         6 STANDBY +DATA/NTAP_LA/ONLINELOG/group_6.285.1190302357

    GROUP# TYPE    MEMBER
---------- ------- --------------------------------------------------------------------------------
         6 STANDBY +LOGS/NTAP_LA/ONLINELOG/group_6.263.1190302359
         7 STANDBY +DATA/NTAP_LA/ONLINELOG/group_7.286.1190302367
         7 STANDBY +LOGS/NTAP_LA/ONLINELOG/group_7.264.1190302369

14 rows selected.

Validar el estado de recuperación de la base de datos en espera. Tenga en cuenta el recovery logmerger en APPLYING_LOG acción.

SQL> SELECT ROLE, THREAD#, SEQUENCE#, ACTION FROM V$DATAGUARD_PROCESS;

ROLE                        THREAD#  SEQUENCE# ACTION
------------------------ ---------- ---------- ------------
recovery logmerger                1         32 APPLYING_LOG
recovery apply slave              0          0 IDLE
RFS async                         1         32 IDLE
recovery apply slave              0          0 IDLE
recovery apply slave              0          0 IDLE
RFS ping                          1         32 IDLE
archive redo                      0          0 IDLE
managed recovery                  0          0 IDLE
archive redo                      0          0 IDLE
archive redo                      0          0 IDLE
recovery apply slave              0          0 IDLE

ROLE                        THREAD#  SEQUENCE# ACTION
------------------------ ---------- ---------- ------------
redo transport monitor            0          0 IDLE
log writer                        0          0 IDLE
archive local                     0          0 IDLE
redo transport timer              0          0 IDLE
gap manager                       0          0 IDLE
RFS archive                       0          0 IDLE

17 rows selected.

Configuración de dNFS en base de datos en espera.

SQL> select svrname, dirname from v$dnfs_servers;

SVRNAME
--------------------------------------------------------------------------------
DIRNAME
--------------------------------------------------------------------------------
10.0.3.36
/oras-u05

10.0.3.36
/oras-u04

10.0.3.36
/oras-u02

10.0.3.36
/oras-u06

10.0.3.36
/oras-u03

Esto completa la demostración de una configuración de Data Guard para VLDB NTAP con recuperación en espera administrada habilitada en el sitio en espera.

Configurar Data Guard Broker

Details

Oracle Data Guard Broker es un marco de gestión distribuida que automatiza y centraliza la creación, el mantenimiento y la supervisión de las configuraciones de Oracle Data Guard. La siguiente sección demuestra cómo configurar Data Guard Broker para administrar el entorno de Data Guard.

Inicie Data Guard Broker en las bases de datos principal y en la de reserva con el siguiente comando a través de sqlplus.
```
alter system set dg_broker_start=true scope=both;
```

Desde la base de datos principal, conéctese a Data Guard Borker como SYSDBA.

[oracle@orap ~]$ dgmgrl sys@NTAP_NY
DGMGRL for Linux: Release 19.0.0.0.0 - Production on Wed Dec 11 20:53:20 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2019, Oracle and/or its affiliates.  All rights reserved.

Welcome to DGMGRL, type "help" for information.
Password:
Connected to "NTAP_NY"
Connected as SYSDBA.
DGMGRL>

Cree y habilite la configuración de Data Guard Broker.

DGMGRL> create configuration dg_config as primary database is NTAP_NY connect identifier is NTAP_NY;
Configuration "dg_config" created with primary database "ntap_ny"
DGMGRL> add database NTAP_LA as connect identifier is NTAP_LA;
Database "ntap_la" added
DGMGRL> enable configuration;
Enabled.
DGMGRL> show configuration;

Configuration - dg_config

  Protection Mode: MaxPerformance
  Members:
  ntap_ny - Primary database
    ntap_la - Physical standby database

Fast-Start Failover:  Disabled

Configuration Status:
SUCCESS   (status updated 3 seconds ago)

Validar el estado de la base de datos dentro del marco de gestión de Data Guard Broker.

DGMGRL> show database db1_ny;

Database - db1_ny

  Role:               PRIMARY
  Intended State:     TRANSPORT-ON
  Instance(s):
    db1

Database Status:
SUCCESS

DGMGRL> show database db1_la;

Database - db1_la

  Role:               PHYSICAL STANDBY
  Intended State:     APPLY-ON
  Transport Lag:      0 seconds (computed 1 second ago)
  Apply Lag:          0 seconds (computed 1 second ago)
  Average Apply Rate: 2.00 KByte/s
  Real Time Query:    OFF
  Instance(s):
    db1

Database Status:
SUCCESS

DGMGRL>

En caso de falla, se puede utilizar Data Guard Broker para conmutar por error la base de datos principal a la base de datos en espera de manera instantánea. Si Fast-Start Failover está habilitado, Data Guard Broker puede conmutar por error la base de datos principal a la base de datos en espera cuando se detecta una falla sin intervención del usuario.

Clonar la base de datos en espera para otros casos de uso mediante automatización

Details

El siguiente kit de herramientas de automatización está diseñado específicamente para crear o actualizar clones de una base de datos en espera de Oracle Data Guard implementada en ANF con configuración NFS/ASM para una gestión completa del ciclo de vida de los clones.

git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_clone_anf.git

En este momento, solo los usuarios internos de NetApp con acceso a Bitbucket pueden acceder al kit de herramientas. Los usuarios externos interesados deben solicitar acceso a su equipo de cuentas o comunicarse con el equipo de ingeniería de soluciones de NetApp .

Dónde encontrar información adicional

Para obtener más información sobre la información descrita en este documento, revise los siguientes documentos y/o sitios web:

TR-5002: Reducción de costos de Oracle Active Data Guard con Azure NetApp Files

"TR-5002: Reducción de costos de Oracle Active Data Guard con Azure NetApp Files"
TR-4974: Oracle 19c en reinicio independiente en AWS FSx/EC2 con NFS/ASM

"TR-4974: Oracle 19c en reinicio independiente en AWS FSx/EC2 con NFS/ASM"
Azure NetApp Files

"https://azure.microsoft.com/en-us/products/netapp"
Conceptos y administración de Oracle Data Guard

"https://docs.oracle.com/en/database/oracle/oracle-database/19/sbydb/index.html#Oracle%C2%AE-Data-Guard"

TR-5003: Implementación de Oracle VLDB de alto rendimiento en ANF

Creating your file...

Objetivo

Audiencia

Entorno de prueba y validación de soluciones

Arquitectura

Componentes de hardware y software

Configuración de Oracle VLDB Data Guard con una configuración simulada de DR de NY a LA

Factores clave a considerar en la implementación

Implementación de la solución

Requisitos previos para la implementación

Configuración principal de Oracle VLDB para Data Guard

Configuración de Oracle VLDB en espera para Data Guard

Configurar Data Guard Broker

Clonar la base de datos en espera para otros casos de uso mediante automatización

Dónde encontrar información adicional
