Antes de configurar el conmutador Broadcom BES-53248, revise las siguientes consideraciones.

Asignaciones de switches de puertos de clúster

Puede utilizar la tabla de asignaciones de puertos de switch de clúster BES-53248 compatible con Broadcom como guía para configurar el clúster.

Puertos del conmutador

Uso de puertos

0-16

Configuración base de nodos de puertos de clúster de 10 GbE

17-48

Nodos de puertos de clúster de 10 GbE, con licencias

49-54

40/100GbE nodos de puertos en clúster, con licencias, añadidos a la derecha a la izquierda

55-56

Puertos de enlace entre switches (ISL) de clúster de 100 GbE, configuración base

Consulte "Hardware Universe" para obtener más información sobre los puertos de switch.

Limitación de velocidad del grupo de puertos

  • En los switches de clúster BES-53248, los puertos de 48 10 GbE (SFP28/SFP+) se combinan en 12 grupos de puertos de 4 de la siguiente manera: Puertos 1-4, 5-8, 9-12, 13-16, 17-20, 21-24, 25-28, 29-32, 33-36, 37-40, 41-44, y 45-48.

  • La velocidad del puerto SFP28/SFP+ debe ser la misma (10 GbE o 25 GbE) en todos los puertos del grupo de 4 puertos.

  • Si las velocidades de un grupo de 4 puertos son diferentes, los puertos del switch no funcionarán correctamente.

Requisitos de FEC

  • Para ver los puertos 25G con cables de cobre, consulte la siguiente tabla para obtener más detalles.

    Si el lado del controlador es de auto, El lado del interruptor está ajustado a FEC 25G.

    Puertos 25g con cables de cobre

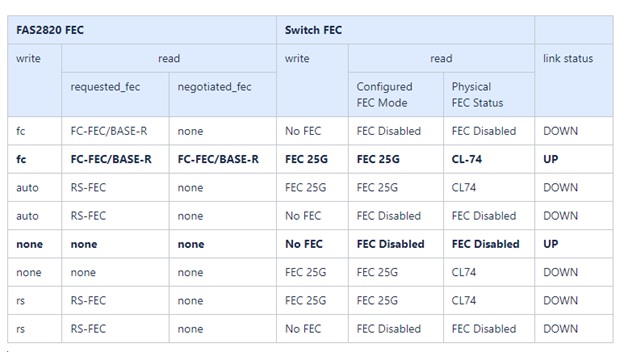

  • Para los puertos 25G con cables de fibra óptica, consulte la siguiente tabla para obtener más información:

    25g puertos con cables de fibra óptica

Implantación de Bootarg

Utilice el siguiente comando para establecer el FEC de puerto 25G en cualquiera de los dos auto o. fc, según sea necesario:

systemshell -node <node> -command sudo sysctl dev.ice.<X>.requested_fec=<auto/fc>

  • Cuando se establece en auto:

    • La auto la configuración propaga la configuración al hardware inmediatamente y no es necesario reiniciarla.

    • Si bootarg.cpk_fec_fc_eXx already exists, se elimina del almacenamiento de arranque.

    • Después de un reinicio, el auto el ajuste permanece en su lugar desde auto Es el valor predeterminado de FEC.

  • Cuando se establece en fc:

    • La FC-FEC la configuración propaga la configuración al hardware inmediatamente y no es necesario reiniciarla.

    • Un nuevo bootarg.cpk_fec_fc_eXx se crea con el valor establecido en true.

    • Después de un reinicio, FC-FEC el ajuste permanece en su lugar para que el código de controlador lo utilice.
