Complete la hoja de trabajo de cableado del Cisco Nexus 9336C-FX2
Sugerir cambios
PDF
Utilice las siguientes imágenes de cableado para completar el cableado entre los controladores y los conmutadores.
Cable NS224 con almacenamiento conectado al interruptor
Si desea conectar el almacenamiento NS224 a un switch, siga el diagrama de conexión a switch:
Ver el "Hardware Universe" Para obtener más información sobre los puertos del switch.
Cable NS224 de almacenamiento como conexión directa
Si desea conectar el almacenamiento NS224 mediante cable directo en lugar de utilizar los puertos de almacenamiento compartidos del switch, siga el diagrama de conexión directa:
Ver el "Hardware Universe" Para obtener más información sobre los puertos del switch.
Hoja de trabajo de cableado de Cisco Nexus 9336C-FX2
Si desea documentar las plataformas compatibles, debe completar la hoja de trabajo de cableado en blanco utilizando como guía la hoja de trabajo de cableado de muestra ya completada.

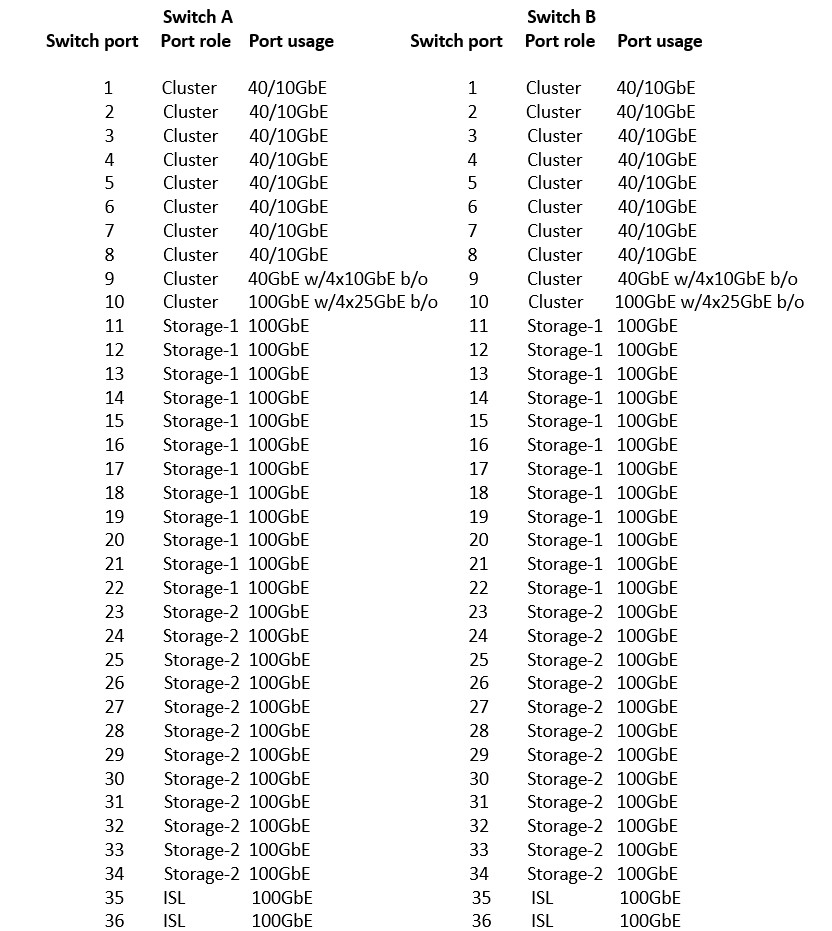

La definición de puerto de muestra en cada par de conmutadores es la siguiente:
Dónde:
-
ISL de 100G al puerto 35 del conmutador A
-
ISL de 100G al puerto 36 del conmutador A
-
100G ISL al puerto 35 del conmutador B
-
100G ISL al puerto 36 del conmutador B
Hoja de trabajo de cableado en blanco
Puede utilizar la hoja de trabajo de cableado en blanco para documentar las plataformas que se admiten como nodos en un clúster. La tabla de conexiones de clúster compatibles del Hardware Universe define los puertos de clúster utilizados por la plataforma.
Dónde:
-
ISL de 100G al puerto 35 del conmutador A
-
ISL de 100G al puerto 36 del conmutador A
-
100G ISL al puerto 35 del conmutador B
-
100G ISL al puerto 36 del conmutador B
Una vez que hayas completado tus hojas de trabajo de cableado, podrás "instalar el interruptor".
