En savoir plus sur le matériel E-Series

Contributeurs netapp-driley netapp-jolieg netapp-ivanad netapp-lisa
PDF

Les baies de stockage E-Series sont disponibles dans plusieurs configurations et modèles.

Une baie de stockage comprend des tiroirs, des contrôleurs, des disques, des logiciels et des firmwares. La baie peut être installée dans un rack ou une armoire avec du matériel personnalisable pour un ou deux contrôleurs dans un tiroir de 12, 24 ou 60 disques. Vous pouvez connecter la baie de stockage à un SAN à partir de plusieurs types d'interface et à un grand nombre de systèmes d'exploitation hôtes.

Vous trouverez ci-dessous quelques exemples de modèles de baies E-Series disponibles. Pour obtenir la liste complète des modèles de baies E-Series et leurs spécifications matériel, consultez le NetApp Hardware Universe à "NetApp Hardware Universe".

  • Série EF50 — modèle d'entrée de gamme tout flash, tout NVMe

  • Série EF80 — milieu de gamme, tout flash, tout NVMe

  • E4000 Series - hybride d'entrée de gamme

  • Gamme EF600 - stockage 100 % NVMe, 100 % Flash de milieu de gamme

  • Gamme EF300 - 100 % NVMe, 100 % Flash d'entrée de gamme

  • Gamme EF300C - 100 % NVMe, 100 % Flash d'entrée de gamme

  • Gamme EF600C - stockage 100 % NVMe, 100 % Flash de milieu de gamme

  • E2800 Series - hybride d'entrée de gamme

  • Gamme EF280 – baies 100 % Flash d'entrée de gamme

  • E5700 Series - milieu de gamme hybride

  • Gamme EF570 : stockage 100 % Flash de milieu de gamme

Remarque Pour SANtricity OS 11.80GA ou version ultérieure, tous les ports USB sont désactivés pendant l'exécution de SANtricity OS.
Modèles EF50
Tailles de rack

  • 2U/24 (2 unités de rack ; 24 disques)

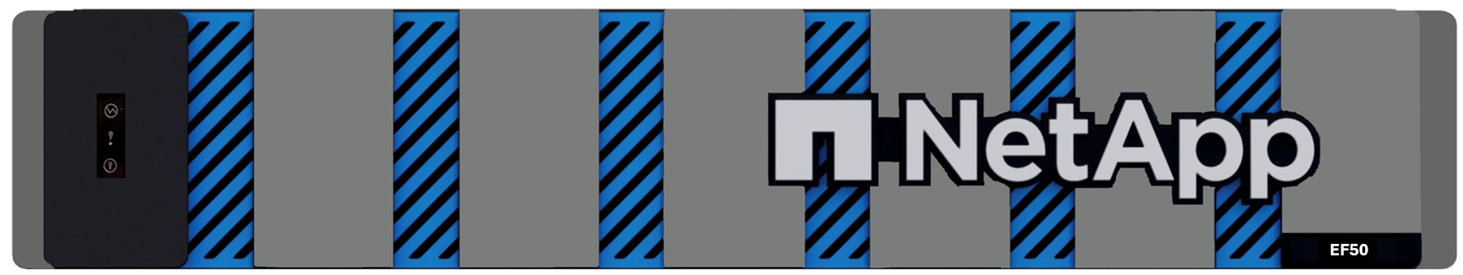

    EF50 2U
Disques

  • Prend en charge les disques SSD NVMe avec les capacités suivantes :

    • 3,8 To

    • 7,6 To

    • 15,3 To

    • 30 To

    • 60 To

  • Prend en charge jusqu'à 24 disques SSD NVMe dans le compartiment du contrôleur.

  • Prise en charge d'une ou deux cartes d'interface d'hôte par contrôleur.

  • Prise en charge des cartes et câbles inter-contrôleurs pour la communication double contrôleur.

    Remarque Il est essentiel de connecter correctement les câbles de duplication lors de la configuration de votre système EF50. Pour plus d'informations, voir "Câblez les connexions de mise en miroir entre contrôleurs - EF50 et EF80".
Interfaces

Disponible avec les interfaces suivantes :

  • 64 Go NVMe / Fibre Channel

  • 64 Gb Fibre Channel

Modèles EF80
Tailles de rack

  • 2U/24 (2 unités de rack ; 24 disques)

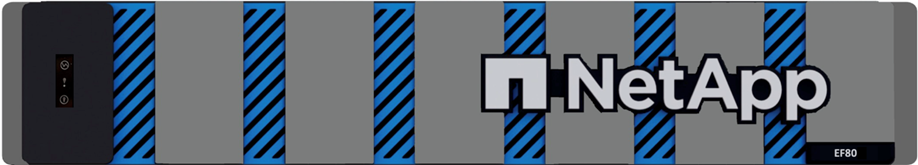

    EF80 2U
Disques

  • Prend en charge les disques SSD NVMe avec les capacités suivantes :

    • 3,8 To

    • 7,6 To

    • 15,3 To

    • 30 To

    • 60 To

  • Prend en charge jusqu'à 24 disques SSD NVMe dans le compartiment du contrôleur.

  • Prise en charge d'une, deux ou trois cartes d'interface d'hôte par contrôleur.

  • Prise en charge des cartes et câbles inter-contrôleurs pour la communication double contrôleur.

    Remarque Il est crucial de connecter correctement les câbles de duplication lors de la configuration de votre système EF80. Pour plus d'informations, voir "Câblez les connexions de mise en miroir entre contrôleurs - EF50 et EF80".
Interfaces

Disponible avec les interfaces suivantes :

  • NVMe/RoCE 200 Gb

  • 64 Go NVMe / Fibre Channel

  • NVMe/IB 200 Gb

  • 64 Gb Fibre Channel

Modèles E4000
Tailles de rack

  • 2U/12 (2 unités de rack ; 12 disques)

    E4000 2U

  • 4U60 (4 unités de rack ; 60 disques)

    E4000 4U
Disques

Prend en charge les types de disques suivants :

  • NL-SAS 3.5" (jusqu'à 300)

  • SSD SAS 2.5" (jusqu'à 120)

Interfaces

Disponible avec les interfaces suivantes :

  • SAS 12 Gb

  • 1Gb ou 10Gb Base-T iSCSI

  • ISCSI 1 Go, 10 Gb ou 25 Gb

  • FC 8 Gb, 16 Gb ou 32 Gb

Modèles EF600
Tailles de rack

2U/24 (2 unités de rack ; 24 disques)

EF600 2U

Disques

  • Disques SSD NVMe : jusqu'à 24 disques SSD NVMe dans le tiroir contrôleur

  • Disques NL-SAS avec tiroirs d'extension : toute combinaison de tiroirs DE212C et DE460C ne doit pas dépasser 420 emplacements de disques NL-SAS et 7 tiroirs d'extension, sauf si seuls les tiroirs DE212C sont utilisés, 8 tiroirs DE212C sont autorisés. Par exemple, 7 tiroirs DE460C ou 8 tiroirs DE212C, ou 5 tiroirs DE460C et 2 tiroirs.

  • Disques SSD SAS avec tiroirs d'extension : toute combinaison de tiroirs DE212C, DE224C et DE460C ne doit pas dépasser 96 emplacements SSD SAS et 7 tiroirs d'extension. Sauf si des tiroirs DE212C sont utilisés, 8 tiroirs DE212C sont autorisés. Par exemple, 1 tiroir DE460C plus 1 tiroir DE224C plus 1 tiroir DE212C, ou 4 tiroirs DE224C, ou 8 tiroirs DE212C.

  • Prise en charge de deux cartes d'interface hôte par contrôleur.

    • Il est également possible de prendre en charge une carte d'interface hôte IB de 200 Go par contrôleur.

  • Prise en charge d'une carte d'extension SAS en option, permettant la connexion des tiroirs d'extension SAS.

    • L'extension SAS n'est prise en charge que dans les configurations comportant une carte d'interface hôte par contrôleur.

Remarque Pour SANtricity OS 11.80GA et supérieur, la baie EF600 prend en charge les configurations de tiroirs d'extension sans disques dans le tiroir de base Lorsque vous utilisez cette configuration, assurez-vous que les disques sont installés dans le tiroir d'extension et correctement connectés au plateau de base avant de mettre le système sous tension.
Interfaces

Disponible avec les interfaces suivantes :

  • ISCSI 25 Gb

  • 32 Gb NVMe/Fibre Channel

  • 32 Gb SCSI/Fibre Channel

  • Iser 100 Gb/IB

  • SRP/IB 100 Gb

  • NVMe/IB 100 Gb

  • 100 Gb NVMe/RoCE

  • Iser 200 Gb/IB

  • NVMe/IB 200 Gb

  • NVMe/RoCE 200 Gb

Modèles EF600C
Tailles de rack

2U/24 (2 unités de rack ; 24 disques)

EF600 2U

Disques

  • Prise en charge des disques SSD NVMe d'une capacité de 30 To ou 60 To.

    • Compatible avec les pools de disques dynamiques, uniquement sans prise en charge RAID existante.

  • Disques SSD NVMe : jusqu'à 24 disques SSD NVMe dans le tiroir contrôleur

  • Prise en charge de deux cartes d'interface hôte par contrôleur.

    • Il est également possible de prendre en charge une carte d'interface hôte IB de 200 Go par contrôleur.

    • Pas de prise en charge des configurations de tiroirs d'extension.

  • Un pool de disques unique est créé automatiquement s'il n'y a pas suffisamment de lecteurs non attribués pendant le démarrage du système.

Interfaces

Disponible avec les interfaces suivantes :

  • ISCSI 25 Gb

  • 32 Gb NVMe/Fibre Channel

  • 32 Gb SCSI/Fibre Channel

  • Iser 100 Gb/IB

  • SRP/IB 100 Gb

  • NVMe/IB 100 Gb

  • 100 Gb NVMe/RoCE

  • Iser 200 Gb/IB

  • NVMe/IB 200 Gb

  • NVMe/RoCE 200 Gb

Modèles EF300
Tailles de rack

2U/24 (2 unités de rack ; 24 disques)

EF300 2U

Disques

  • Disques SSD NVMe : jusqu'à 24 disques SSD NVMe dans le tiroir contrôleur

  • Disques NL-SAS avec tiroirs d'extension : toute combinaison de tiroirs DE212C et DE460C ne doit pas dépasser 240 emplacements de disques NL-SAS et 4 tiroirs d'extension, sauf si seuls les tiroirs DE212C sont utilisés, 8 tiroirs DE212C sont autorisés. Par exemple, 4 tiroirs DE460C ou 8 tiroirs DE212C, ou 2 tiroirs DE460C et 2 tiroirs.

  • Disques SSD SAS avec tiroirs d'extension : toute combinaison de tiroirs DE212C, DE224C et DE460C ne doit pas dépasser 96 emplacements de disque SSD SAS et 4 tiroirs d'extension, sauf si seuls les tiroirs DE212C sont utilisés. 8 tiroirs DE212C sont autorisés. Par exemple, 1 tiroir DE460C plus 1 tiroir DE224C plus 1 tiroir DE212C, ou 4 tiroirs DE224C, ou 8 tiroirs DE212C.

  • Prise en charge d'une carte d'extension SAS en option, permettant la connexion des tiroirs d'extension SAS.

  • Prise en charge d'une carte d'interface hôte par contrôleur.

Remarque Pour SANtricity OS 11.80GA et supérieur, l'EF300 prend en charge les configurations de tiroirs d'extension sans disques dans le tiroir de base Lorsque vous utilisez cette configuration, assurez-vous que les disques sont installés dans le tiroir d'extension et correctement connectés au plateau de base avant de mettre le système sous tension.
Interfaces

Disponible avec les interfaces suivantes :

  • ISCSI 25 Gb

  • 32 Gb NVMe/Fibre Channel

  • 32 Gb SCSI/Fibre Channel

  • Iser 100 Gb/IB

  • SRP/IB 100 Gb

  • NVMe/IB 100 Gb

  • 100 Gb NVMe/RoCE

Modèles EF300C
Tailles de rack

2U/24 (2 unités de rack ; 24 disques)

EF300 2U

Disques

  • Prise en charge des disques SSD NVMe d'une capacité de 30 To ou 60 To.

    • Compatible avec les pools de disques dynamiques, uniquement sans prise en charge RAID existante.

  • Disques SSD NVMe : jusqu'à 24 disques SSD NVMe dans le tiroir contrôleur

    • Pas de prise en charge des configurations de tiroirs d'extension.

  • Prise en charge d'une carte d'interface hôte par contrôleur.

  • Un pool de disques unique est créé automatiquement s'il n'y a pas suffisamment de lecteurs non attribués pendant le démarrage du système.

Interfaces

Disponible avec les interfaces suivantes :

  • ISCSI 25 Gb

  • 32 Gb NVMe/Fibre Channel

  • 32 Gb SCSI/Fibre Channel

  • Iser 100 Gb/IB

  • SRP/IB 100 Gb

  • NVMe/IB 100 Gb

  • 100 Gb NVMe/RoCE

Modèles E2800
Tailles de rack

  • 2U/12 (2 unités de rack ; 12 disques)

  • 2U/24 (2 unités de rack ; 24 disques)

    E2800 2U

  • 4U60 (4 unités de rack ; 60 disques)

    E2800 4U
Disques

Prend en charge les types de disques suivants :

  • NL-SAS 3.5" (jusqu'à 180)

  • SSD SAS 2.5" (jusqu'à 120)

  • Disque dur SAS 2.5" (jusqu'à 180)

Interfaces

Disponible avec les interfaces suivantes :

  • SAS 12 Gb

  • ISCSI 10 Gb ou 25 Gb

  • Fibre Channel 16 Gb ou 32 Gb

Modèles EF280
Tailles de rack

2U/24 (2 unités de rack ; 24 disques)

EF280 2U

Disques

Prend en charge jusqu'à 96 disques SSD 2.5"

Interfaces

Disponible avec les interfaces suivantes :

  • SAS 12 Gb

  • ISCSI 10 Gb ou 25 Gb

  • Fibre Channel 16 Gb ou 32 Gb

Modèles E5700
Tailles de rack

  • 2U/24 (2 unités de rack ; 24 disques)

    E5700 2U

  • 4U60 (4 unités de rack ; 60 disques)

    E5700 4U
Disques

Prend en charge jusqu'à 480 des types de disques suivants :

  • Disques NL-SAS 3.5"

  • Disques SSD SAS 2.5"

  • Disques durs SAS 2.5"

Interfaces

Disponible avec les interfaces suivantes :

  • SAS 12 Gb

  • ISCSI 10 Gb ou 25 Gb

  • Fibre Channel 16 Gb ou 32 Gb

  • 32 Gb NVMe/Fibre Channel

  • Iser 100 Gb/IB

  • SRP/IB 100 Gb

  • NVMe/IB 100 Gb

  • 100 Gb NVMe/RoCE

Modèles EF570
Tailles de rack

2U/24 (2 unités de rack ; 24 disques)

EF570 2U

Disques

Prend en charge jusqu'à 120 disques SSD 2.5"

Interfaces

Disponible avec les interfaces suivantes :

  • SAS 12 Gb

  • ISCSI 10 Gb ou 25 Gb

  • Fibre Channel 16 Gb ou 32 Gb

  • 32 Gb NVMe/Fibre Channel

  • Iser 100 Gb/IB

  • SRP/IB 100 Gb

  • NVMe/IB 100 Gb

  • 100 Gb NVMe/RoCE
