Cette section décrit les exemples de topologies pour FlexPod Datacenter.
Cisco UCS X-Series Modular System et serveurs rack C-Series avec SAN basé sur FC et IP

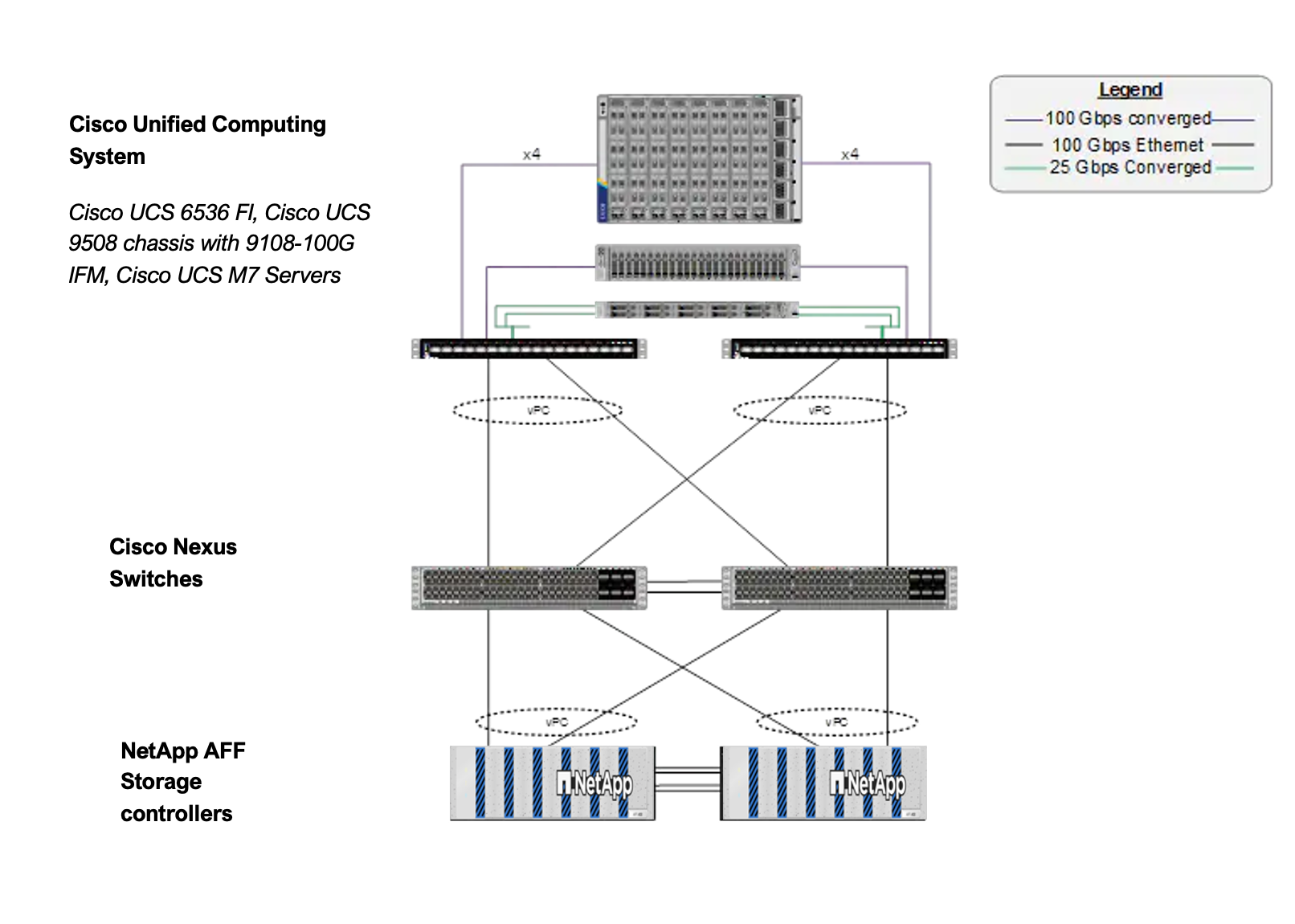

Les figures suivantes illustrent un exemple de FlexPod Datacenter avec un système modulaire X-Series et des serveurs rack C-Series pour la configuration iSCSI basée sur IP. La topologie prend également en charge NFS et NVMe-TCP.

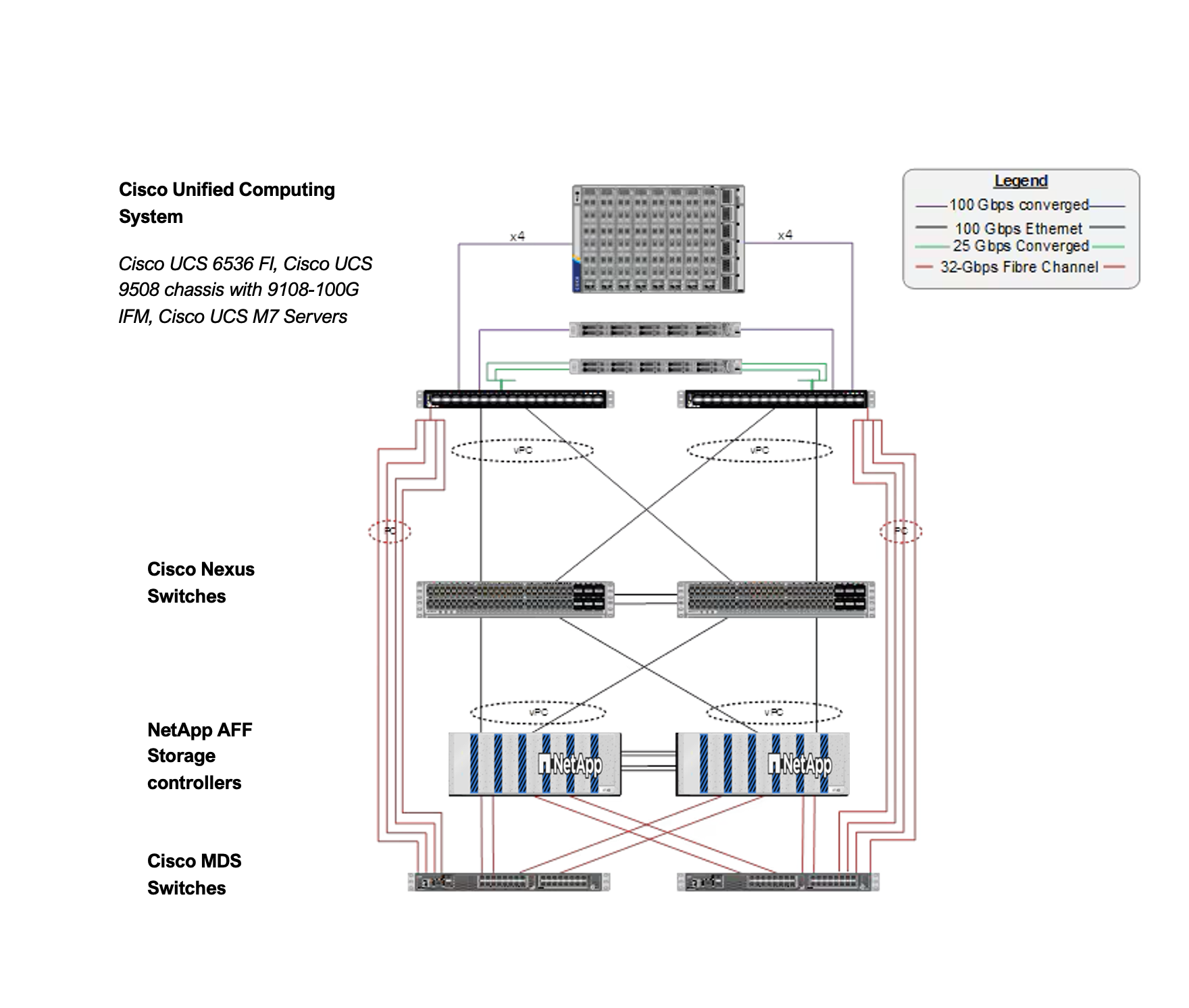

La figure suivante illustre un exemple de FlexPod Datacenter avec un système modulaire X-Series et des serveurs rack C-Series pour une configuration SAN basée sur FC avec des commutateurs MDS. La topologie ci-dessus prend également en charge NFS et FC-NVMe.
Les exigences de connectivité pour les topologies ci-dessus comprennent :
-
Connectivité du cluster AFF : Pour un cluster AFF à 2 nœuds, les contrôleurs peuvent être connectés directement entre eux à l’aide de câbles, sans utiliser de commutateurs de cluster.
-
Connectivité Ethernet du stockage : NetApp storage controllers doivent être directement connectés aux commutateurs Cisco Nexus.
-
Le châssis Cisco UCS X9508 se connecte aux fabric interconnects à l'aide des Cisco UCSX-I-9108-100G IFMs. Les Cisco UCSX-I-9108-25G IFMs peuvent également être utilisés avec des câbles de dérivation 4x25G pour connecter le châssis aux fabric interconnects.
-
Les nœuds de calcul modulaires Cisco UCS X-Series contiennent des Cisco VIC et peuvent être utilisés avec l’un ou l’autre des IFM.
-
Les serveurs rack Cisco UCS série C contiennent des Cisco VIC et se connectent aux fabric interconnects.
-
Les canaux de ports virtuels (vPC) sont nécessaires pour connecter les commutateurs Cisco Nexus aux contrôleurs de stockage NetApp et pour connecter les interconnexions Cisco UCS Fabric aux commutateurs Cisco Nexus.
-
Exigences de connectivité FC :
-
Les contrôleurs de stockage NetApp se connectent aux commutateurs Cisco MDS à l'aide de connexions FC 32 Gbit/s pour la connectivité SAN.
-
Les interconnexions de structure Cisco UCS se connectent aux commutateurs Cisco MDS à l'aide de connexions FC 32 Gbit/s configurées comme un canal à port unique pour la connectivité SAN.
-
Vous pouvez opter pour une solution SAN basée sur IP uniquement, une solution SAN basée sur FC uniquement, ou mettre en œuvre les deux afin d'adopter différents protocoles selon les exigences de latence et de débit des charges de travail. Les protocoles NVMe over fabric offrent une latence réduite et un nombre d'opérations d'entrée/sortie par seconde (IOPs) amélioré grâce à des connexions de périphériques plus efficaces, des jeux de commandes optimisés et à un taux d'utilisation du processeur réduit.
|
L'exemple de topologie ci-dessus fait référence à une configuration de serveur rack modulaire X-Series et C-Series utilisant NetApp AFF. Cependant, cette même topologie peut également être utilisée pour NetApp ASA et FAS. |
Pour plus d'informations sur cette configuration, consultez "FlexPod Datacenter avec Cisco UCS M7 IMM, VMware vSphere 8.0 et NetApp ONTAP 9.12 Guide de conception".
Cisco UCS X-Series Direct avec FC à connexion directe et SAN basé sur IP

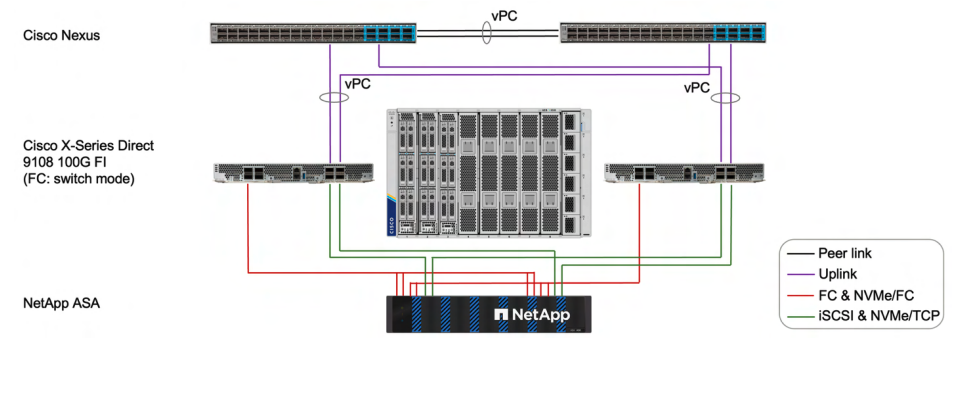

La figure suivante montre une topologie d'exemple UCS X-Series Direct et ASA à connexion directe pour FlexPod Datacenter SAN basés sur IP et FC.
Les exigences de connectivité pour cette topologie comprennent :
-
Connectivité du cluster ASA : pour un cluster ASA à 2 nœuds, les contrôleurs peuvent être connectés directement entre eux à l’aide de câbles, sans utiliser de commutateurs de cluster.
-
Connectivité Ethernet du stockage : les contrôleurs de stockage NetApp peuvent être connectés directement aux Fabric Interconnects intégrés. Les deux contrôleurs de stockage dans ASA disposent d'une connectivité à deux fabrics IP SAN indépendants fournis par FI A et FI B.
-
Connectivité réseau montante FI : pour la connectivité SAN basée sur IP, les commutateurs Nexus de liaison montante ne sont pas impliqués dans les chemins de données SAN. Les E/S SAN transitent directement des nœuds de calcul UCS vers le stockage ASA via leurs connexions aux FI A ou FI B. Par conséquent, les commutateurs top-of-rack prenant en charge VLAN et vPC peuvent être utilisés pour fournir un accès réseau externe à l’environnement SAN FlexPod.
-
Pour la connectivité SAN basée sur FC, les ports UCS FI (FC) doivent être configurés comme des ports de breakout.
-
Cisco UCS doit être configuré en mode de commutation FC lorsqu'il est utilisé pour une solution SAN basée sur FC.
Le Cisco UCS X-Series Direct peut également utiliser un stockage connecté à un commutateur, similaire à celui de la X-Series classique, mais en utilisant les interconnexions de structure intégrées au lieu des interconnexions de structure externes.
Pour plus d'informations sur cette configuration, voir "FlexPod Solution SAN avec Cisco UCS X-Series Direct et NetApp ASA".
|
|
L'exemple de topologie ci-dessus fait référence à une solution de stockage à connexion directe utilisant NetApp ASA. Cependant, cette même topologie peut également être utilisée pour NetApp AFF et FAS. Pour une configuration de stockage NAS à connexion directe basée sur IP utilisant NetApp AFF ou FAS, les commutateurs Nexus de liaison montante doivent être correctement configurés pour prendre en charge certains scénarios de panne. Consultez le lien ci-dessous pour des informations supplémentaires sur la configuration. |
