Cette section décrit les fonctionnalités en option de FlexPod Express.

Remarque Le démarrage SAN est optionnel mais fortement recommandé, car il permet de déplacer les profils de serveur lors de mises à niveau ou de remplacements de matériel.

Option de démarrage iSCSI

Les exigences minimales pour l'option de démarrage iSCSI sont les suivantes :

  • Licence/fonctionnalité iSCSI activée sur le contrôleur de stockage NetApp

  • Un adaptateur Ethernet 10 Gbit/s à deux ports sur chaque nœud de la paire haute disponibilité du contrôleur de stockage NetApp

  • Un adaptateur du serveur Cisco UCS capable de démarrer iSCSI

Option AFF/ASA/FAS Direct et à connexion directe Cisco UCS X-Series

NetApp storage controllers peuvent être connectés directement aux interconnexions de la structure Cisco UCS sans aucun commutateur SAN en amont. FlexPod Express prend en charge le démarrage FC et iSCSI avec le UCS X-Series Direct.

La configuration matérielle et de licence est la suivante :

  • Une licence de protocole est requise sur le contrôleur de stockage NetApp.

  • Un adaptateur Cisco UCS (initiateur) est requis sur le serveur. Pour obtenir la liste des adaptateurs Cisco UCS pris en charge, consultez le site NetApp "IMT".

  • Un adaptateur cible est requis sur le contrôleur de stockage NetApp.

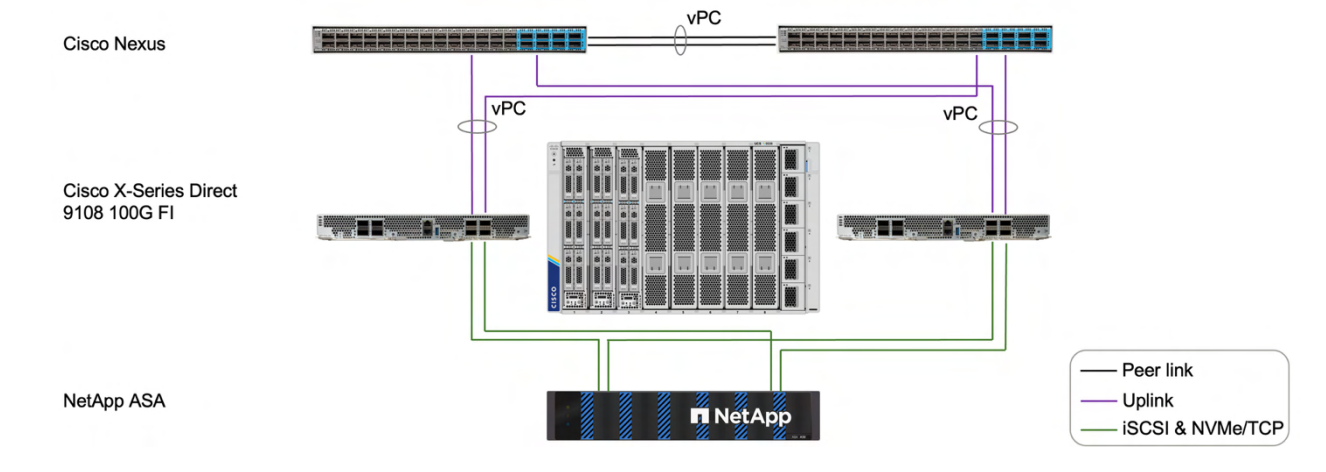

La figure suivante illustre une topologie UCS X-Series Direct et ASA à connexion directe pour un SAN basé sur IP.

Topologie ASA UCS X-Series Direct et ASA à connexion directe pour SAN basé sur IP

Notes:

  • Cisco UCS est configuré en mode de commutation Ethernet.

  • Les ports iSCSI de la cible aux interconnexions de fabric sont configurés en tant que ports de stockage Ethernet pour les données iSCSI.

La figure suivante illustre une topologie UCS X-Series Direct et ASA à connexion directe pour SAN basé sur IP et FC.

Topologie UCS X-Series Direct et ASA à connexion directe pour SAN basés sur IP et FC

Notes:

  • Cisco UCS est configuré en mode commutation FC.

  • Les ports FC de la cible aux interconnexions de fabric sont configurés en tant que ports de stockage FC.

Pour plus d'informations sur cette configuration, voir "FlexPod Solution SAN avec Cisco UCS X-Series Direct et NetApp ASA".

Remarque Les exemples ci-dessus utilisent le contrôleur de stockage NetApp ASA, mais la même configuration est prise en charge avec les contrôleurs de stockage NetApp AFF et FAS.
