NetApp Disaster Recovery pour les datastores VMFS

Contributeurs sureshthoppay kevin-hoke

La reprise après sinistre utilisant la réplication au niveau des blocs du site de production vers le site de reprise après sinistre est un moyen résilient et rentable de protéger les charges de travail contre les pannes de site et les événements de corruption de données, comme les attaques de ransomware. Avec la réplication NetApp SnapMirror , les charges de travail VMware exécutant des systèmes ONTAP sur site utilisant une banque de données VMFS peuvent être répliquées vers un autre système de stockage ONTAP dans un centre de données de récupération désigné où réside VMware.

Cette section du document décrit la configuration de NetApp Disaster Recovery pour configurer la reprise après sinistre des machines virtuelles VMware sur site vers un autre site désigné. Dans le cadre de cette configuration, il s'agit de l'agent Console, de l'intégration des baies ONTAP, de la définition des sites et de l'association de VMware vCenter. En outre, ce document décrit en détail comment configurer la réplication entre les sites et comment mettre en place et tester un plan de reprise. La dernière section fournit des instructions pour effectuer un basculement complet du site et pour revenir en arrière lorsque le site principal est rétabli et remis en ligne.

En utilisant Disaster Recovery, qui fait partie de NetApp Data Services, les clients peuvent découvrir leurs vCenters VMware sur site ainsi que le stockage ONTAP, créer des groupes de ressources, créer un plan de reprise après sinistre, l'associer à des groupes de ressources, et tester ou exécuter le basculement et le rétablissement. SnapMirror fournit une réplication des blocs au niveau du stockage pour maintenir les deux sites à jour avec les modifications incrémentielles, ce qui permet d'obtenir un RPO pouvant atteindre 5 minutes. Il est également possible de simuler les procédures de DR comme exercice régulier sans affecter les datastores de production et répliqués ni entraîner de coûts de stockage supplémentaires. NetApp Data Services tire parti de la technologie FlexClone d'ONTAP pour créer une copie à faible encombrement du datastore VMFS à partir du dernier Snapshot répliqué sur le site de DR. Une fois le test de DR terminé, les clients peuvent simplement supprimer l'environnement de test, là encore sans aucun impact sur les ressources de production répliquées réelles. Lorsqu'un basculement réel est nécessaire (planifié ou non), en quelques clics, Disaster Recovery orchestrera toutes les étapes nécessaires pour démarrer automatiquement les machines virtuelles protégées sur le site de reprise après sinistre désigné. Le service inversera également la relation SnapMirror vers le site principal et répliquera, si nécessaire, toute modification du site secondaire vers le site principal pour une opération de rétablissement. Tout cela peut être réalisé pour une fraction du coût par rapport à d'autres alternatives bien connues.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Remarque Pour obtenir des informations à jour et les versions prises en charge de vCenter Server, ESXi et ONTAP pour la reprise après sinistre, veuillez vous référer à "Configurations prises en charge pour la reprise après sinistre".

Commencer

Pour commencer avec Disaster Recovery, utilisez NetApp Console, puis accédez au service.

  1. Connectez-vous à Console.

  2. Dans le volet de navigation de gauche de Console, sélectionnez Protection > Reprise après sinistre.

  3. Le Disaster Recovery Dashboard s'affiche.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Avant de configurer le plan de reprise après sinistre, assurez-vous que les conditions préalables suivantes sont remplies :

  • L'agent Console est déployé dans un VPC AWS.

  • L'instance de l'agent Console dispose d'une connectivité aux systèmes vCenter source et de destination, ainsi qu'aux systèmes de stockage.

  • Les systèmes de stockage NetApp sur site hébergeant des banques de données VMFS pour VMware sont ajoutés dans Console.

  • La résolution DNS doit être en place lors de l'utilisation de noms DNS. Sinon, utilisez les adresses IP pour le vCenter.

  • La réplication SnapMirror est configurée pour les volumes de banque de données basés sur VMFS désignés.

Une fois la connectivité établie entre les sites source et de destination, procédez aux étapes de configuration, qui devraient prendre environ 3 à 5 minutes.

Remarque NetApp recommande de déployer l'agent Console sur le site de reprise après sinistre ou sur un site tiers, afin que l'agent Console puisse communiquer via le réseau avec les ressources source et de destination lors de pannes réelles ou de catastrophes naturelles.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Remarque La prise en charge des banques de données VMFS sur site vers sur site est en version préliminaire technologique lors de la rédaction de ce document. Cette fonctionnalité est prise en charge avec les banques de données VMFS basées sur les protocoles FC et ISCSI.

Configuration de reprise après sinistre

La première étape de la préparation à la reprise après sinistre consiste à découvrir et à ajouter les ressources vCenter et de stockage sur site à Disaster Recovery.

Remarque Assurez-vous que les systèmes de stockage ONTAP sont ajoutés à l'environnement de travail dans le canevas. Ouvrez Console et sélectionnez Protection > Disaster Recovery dans le volet de navigation de gauche. Sélectionnez Découvrir les serveurs vCenter ou utilisez le menu supérieur, puis sélectionnez Sites > Add > Add vCenter.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Ajoutez les plateformes suivantes :

  • Source. vCenter sur site.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

  • Destination. VMC SDDC vCenter.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Une fois les vCenters ajoutés, la découverte automatisée est déclenchée.

Configuration de la réplication de stockage entre le site source et le site de destination

SnapMirror utilise des instantanés ONTAP pour gérer le transfert de données d'un emplacement à un autre. Initialement, une copie complète basée sur un instantané du volume source est copiée vers la destination pour effectuer une synchronisation de base. À mesure que des modifications de données se produisent à la source, un nouvel instantané est créé et comparé à l'instantané de base. Les blocs qui ont changé sont ensuite répliqués vers la destination, le nouvel instantané devenant la ligne de base actuelle ou le dernier instantané commun. Cela permet de répéter le processus et d’envoyer des mises à jour incrémentielles à la destination.

Lorsqu'une relation SnapMirror a été établie, le volume de destination est dans un état de lecture seule en ligne et est donc toujours accessible. SnapMirror fonctionne avec des blocs de stockage physiques, plutôt qu'à un fichier ou à un autre niveau logique. Cela signifie que le volume de destination est une réplique identique de la source, y compris les instantanés, les paramètres de volume, etc. Si les fonctionnalités d'efficacité de l'espace ONTAP , telles que la compression et la déduplication des données, sont utilisées par le volume source, le volume répliqué conservera ces optimisations.

La rupture de la relation SnapMirror rend le volume de destination accessible en écriture et serait généralement utilisé pour effectuer un basculement lorsque SnapMirror est utilisé pour synchroniser les données avec un environnement DR. SnapMirror est suffisamment sophistiqué pour permettre aux données modifiées sur le site de basculement d'être efficacement resynchronisées vers le système principal, s'il revient en ligne ultérieurement, puis de rétablir la relation SnapMirror d'origine.

Comment le configurer pour la récupération après sinistre VMware

Le processus de création de la réplication SnapMirror reste le même pour toute application donnée. Le processus peut être manuel ou automatisé. Le moyen le plus simple consiste à utiliser Console pour configurer la réplication SnapMirror en faisant simplement glisser-déposer le système ONTAP source de l’environnement vers la destination afin de lancer l’assistant qui vous guidera pour le reste du processus.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

NetApp Data Services peut également automatiser ce processus à condition que les deux critères suivants soient remplis :

  • Les clusters source et de destination ont une relation d’homologue.

  • La SVM source et la SVM de destination ont une relation homologue.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Remarque Si une relation SnapMirror est déjà configurée pour le volume via l'interface de ligne de commande (CLI), Console détecte la relation et poursuit le reste des opérations du flux de travail.
Remarque Outre les méthodes mentionnées ci-dessus, la réplication SnapMirror peut également être créée via l’interface de ligne de commande ONTAP ou System Manager. Quelle que soit la méthode utilisée pour synchroniser les données à l’aide de SnapMirror, Disaster Recovery orchestre le flux de travail pour des opérations de reprise après sinistre fluides et efficaces.

Que peut faire Disaster Recovery pour vous?

Une fois les sites source et de destination ajoutés, Disaster Recovery effectue une analyse approfondie automatique et affiche les machines virtuelles ainsi que leurs métadonnées associées. Disaster Recovery détecte et renseigne également automatiquement les réseaux et les groupes de ports utilisés par les machines virtuelles.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Une fois les sites ajoutés, les machines virtuelles peuvent être regroupées en groupes de ressources. Les groupes de ressources de reprise après sinistre vous permettent de regrouper un ensemble de machines virtuelles dépendantes en groupes logiques qui incluent leur ordre de démarrage et leurs délais de démarrage à appliquer lors de la reprise. Pour commencer à créer des groupes de ressources, accédez à Groupes de ressources et cliquez sur Créer un groupe de ressources.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Remarque Le groupe de ressources peut également être créé lors de la création d’un plan de réplication.

L'ordre de démarrage des machines virtuelles peut être défini ou modifié lors de la création de groupes de ressources en utilisant un simple mécanisme de glisser-déposer.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Une fois les groupes de ressources créés, l’étape suivante consiste à créer le plan d’exécution ou un plan de récupération des machines virtuelles et des applications en cas de sinistre. Comme mentionné dans les conditions préalables, la réplication SnapMirror peut être configurée au préalable ou DRaaS peut la configurer à l'aide du RPO et du nombre de rétention spécifiés lors de la création du plan de réplication.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

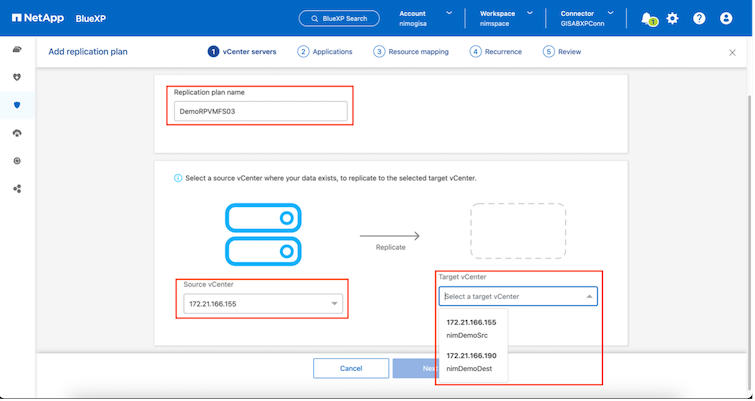

Configurez le plan de réplication en sélectionnant les plates-formes vCenter source et de destination dans la liste déroulante et choisissez les groupes de ressources à inclure dans le plan, ainsi que le regroupement de la manière dont les applications doivent être restaurées et mises sous tension et le mappage des clusters et des réseaux. Pour définir le plan de récupération, accédez à l’onglet Plan de réplication et cliquez sur Ajouter un plan.

Tout d’abord, sélectionnez le vCenter source, puis sélectionnez le vCenter de destination.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

L’étape suivante consiste à sélectionner les groupes de ressources existants. Si aucun groupe de ressources n'est créé, l'assistant permet de regrouper les machines virtuelles requises (en créant essentiellement des groupes de ressources fonctionnels) en fonction des objectifs de récupération. Cela permet également de définir la séquence d’opérations selon laquelle les machines virtuelles d’application doivent être restaurées.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Remarque Le groupe de ressources permet de définir l'ordre de démarrage à l'aide de la fonctionnalité glisser-déposer. Il peut être utilisé pour modifier facilement l’ordre dans lequel les machines virtuelles seront mises sous tension pendant le processus de récupération.
Remarque Chaque machine virtuelle au sein d’un groupe de ressources est démarrée en séquence en fonction de l’ordre. Deux groupes de ressources sont démarrés en parallèle.

La capture d'écran ci-dessous montre l'option permettant de filtrer les machines virtuelles ou les banques de données spécifiques en fonction des exigences organisationnelles si les groupes de ressources ne sont pas créés au préalable.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

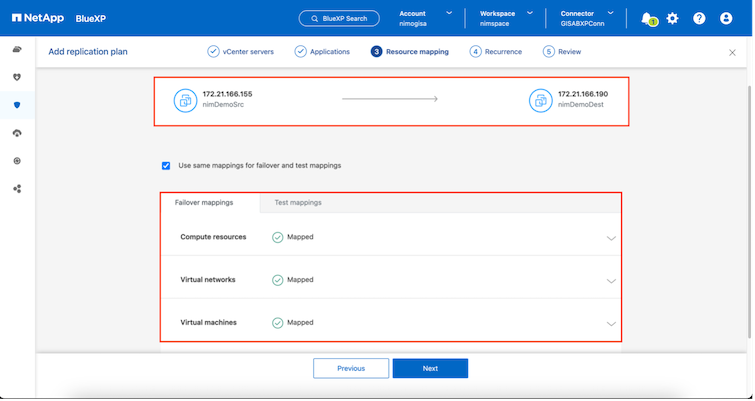

Une fois les groupes de ressources sélectionnés, créez les mappages de basculement. À cette étape, indiquez comment les ressources de l’environnement source sont mappées vers la destination. Cela inclut les ressources de calcul et les réseaux virtuels, la personnalisation des adresses IP, les scripts de pré- et post-traitement, les délais de démarrage, la cohérence des applications, etc. Pour plus d’informations, consultez "Créer un plan de réplication".

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Remarque Par défaut, les mêmes paramètres de mappage sont utilisés pour les opérations de test et de basculement. Pour appliquer différents mappages pour l'environnement de test, sélectionnez l'option Mappage de test après avoir décoché la case comme indiqué ci-dessous :

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Une fois le mappage des ressources terminé, cliquez sur Suivant.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Sélectionnez le type de récurrence. En termes simples, sélectionnez l’option Migrer (migration unique utilisant le basculement) ou la réplication continue récurrente. Dans cette procédure pas à pas, l’option Répliquer est sélectionnée.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Une fois terminé, vérifiez les mappages créés, puis cliquez sur Ajouter un plan.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Une fois le plan de réplication créé, le basculement peut être effectué selon les besoins en sélectionnant l’option de basculement, l’option de test de basculement ou l’option de migration. Disaster Recovery garantit que le processus de réplication est exécuté conformément au plan toutes les 30 minutes. Lors des options de basculement et de test de basculement, vous pouvez utiliser la copie Snapshot SnapMirror la plus récente, ou vous pouvez sélectionner une copie Snapshot spécifique à un instant donné (conformément à la politique de conservation de SnapMirror). L’option à un instant donné peut s’avérer très utile en cas de corruption des données, comme lors d’une attaque par ransomware, lorsque les réplicas les plus récents sont déjà compromis ou chiffrés. Disaster Recovery affiche tous les points de récupération disponibles.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Pour déclencher un basculement ou un test de basculement avec la configuration spécifiée dans le plan de réplication, cliquez sur Basculement ou Tester le basculement.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Que se passe-t-il lors d'une opération de basculement ou de test de basculement ?

Lors d'une opération de basculement test, Disaster Recovery crée un volume FlexClone® sur le système de stockage ONTAP de destination à l'aide de la copie Snapshot la plus récente ou d'un snapshot sélectionné du volume de destination.

Remarque Une opération de basculement de test crée un volume cloné sur le système de stockage ONTAP de destination.
Remarque L’exécution d’une opération de récupération de test n’affecte pas la réplication SnapMirror .

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Pendant le processus, Disaster Recovery ne mappe pas le volume cible d'origine. À la place, il crée un nouveau volume FlexClone® à partir du Snapshot sélectionné et un datastore temporaire adossé au volume FlexClone® est mappé sur les hôtes ESXi.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Une fois l'opération de basculement de test terminée, l'opération de nettoyage peut être déclenchée à l'aide de « Clean Up failover test ». Au cours de cette opération, Disaster Recovery détruit le volume FlexClone utilisé dans l'opération.

En cas de catastrophe réelle, Disaster Recovery effectue les étapes suivantes :

  1. Rompt la relation SnapMirror entre les sites.

  2. Monte le volume de la banque de données VMFS après la resignature pour une utilisation immédiate.

  3. Enregistrer les machines virtuelles

  4. Mise sous tension des machines virtuelles

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

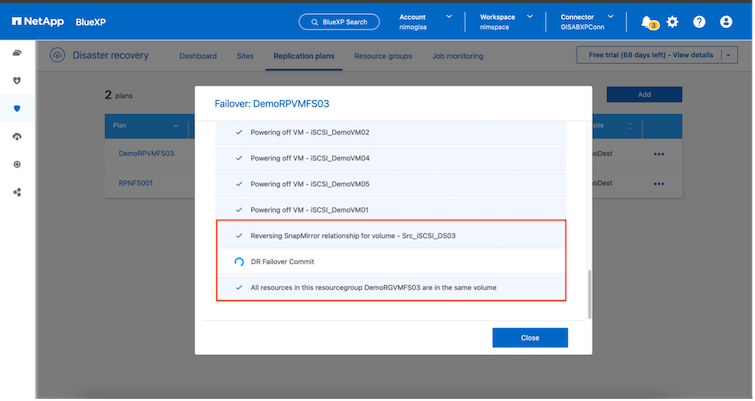

Une fois le site principal opérationnel, Disaster Recovery permet la resynchronisation inverse pour SnapMirror et permet le rétablissement, qui peut également être effectué d'un simple clic.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Et si l’option de migration est choisie, elle est considérée comme un événement de basculement planifié. Dans ce cas, une étape supplémentaire est déclenchée qui consiste à arrêter les machines virtuelles sur le site source. Le reste des étapes reste le même que pour l’événement de basculement.

Depuis Console ou l'ONTAP CLI, vous pouvez surveiller l'état de santé de la réplication des volumes de datastore appropriés, et suivre l'état d'un basculement ou d'un test de basculement via Job Monitoring.

Figure montrant une boîte de dialogue d'entrée/sortie ou représentant un contenu écrit

Cela fournit une solution puissante pour gérer un plan de reprise après sinistre personnalisé et sur mesure. Le basculement peut être effectué sous forme de basculement planifié ou de basculement en un clic lorsqu'un sinistre survient et qu'une décision est prise d'activer le site DR.

Pour en savoir plus sur ce processus, n'hésitez pas à suivre la vidéo détaillée ou à utiliser le"simulateur de solutions" .
