Affectation de ports de plate-forme pour les commutateurs IP BES-53248 pris en charge par Broadcom

Contributeurs

L'utilisation du port dans une configuration MetroCluster IP dépend du modèle de commutateur et du type de plate-forme.

Les commutateurs ne peuvent pas être utilisés avec des ports ISL distants de différentes vitesses (par exemple, un port 25 Gbits/s connecté à un port ISL de 10 Gbits/s).

Consultez ces informations avant d'utiliser les tableaux :
  • Si vous configurez le switch pour la transition MetroCluster FC vers IP, les ports suivants sont utilisés selon la plateforme cible que vous choisissez :

    Plate-forme cible Port

    FAS500f, AFF C250, ASA C250, AFF A250, ASA A250, FAS8300, AFF C400, ASA C400, AFF A400, ASA A400, ou FAS8700

    Ports 1 à 6, 10 Gbits/s.

    Plateformes FAS8200 ou AFF A300

    Ports 3 - 4 et 9 - 12, 10 Gbits/s.

  • Les systèmes AFF A320 configurés avec des switchs Broadcom BES-53248 peuvent ne pas prendre en charge toutes les fonctionnalités.

    Toute configuration ou fonctionnalité qui nécessite la connexion du cluster local à un commutateur n'est pas prise en charge. Par exemple, les configurations et procédures suivantes ne sont pas prises en charge :

    • Configurations MetroCluster à 8 nœuds

    • Passez des configurations FC MetroCluster aux configurations IP MetroCluster

    • Mise à jour d'une configuration IP MetroCluster à quatre nœuds (ONTAP 9.8 et versions ultérieures)

Choisissez la table de câblage adaptée à votre configuration

Utilisez le tableau suivant pour déterminer la table de câblage que vous devez suivre.

Si votre système est…​ Utilisez ce tableau de câblage…​

AFF A150, ASA A150

FAS2750

AVEC AFF A220

Attributions de port de la plate-forme Broadcom BES-53248 (groupe 1)

FAS500f AFF C250, ASA C250 AFF A250, ASA A250

Attributions de port de la plate-forme Broadcom BES-53248 (groupe 2)

FAS8200, AFF A300

Attributions des ports de la plate-forme Broadcom BES-53248 (groupe 3)

AFF A320

Attributions des ports de la plate-forme Broadcom BES-53248 (groupe 4)

FAS8300 AFF C400, ASA C400 AFF A400, ASA A400 FAS8700

Attributions des ports de la plate-forme Broadcom BES-53248 (groupe 5)

Attributions de port de la plate-forme Broadcom BES-53248 (groupe 1)

Vérifiez les attributions de port de la plate-forme pour connecter un système AFF A150, ASA A150, FAS2750 ou AFF A220 à un commutateur Broadcom BES-53248 :

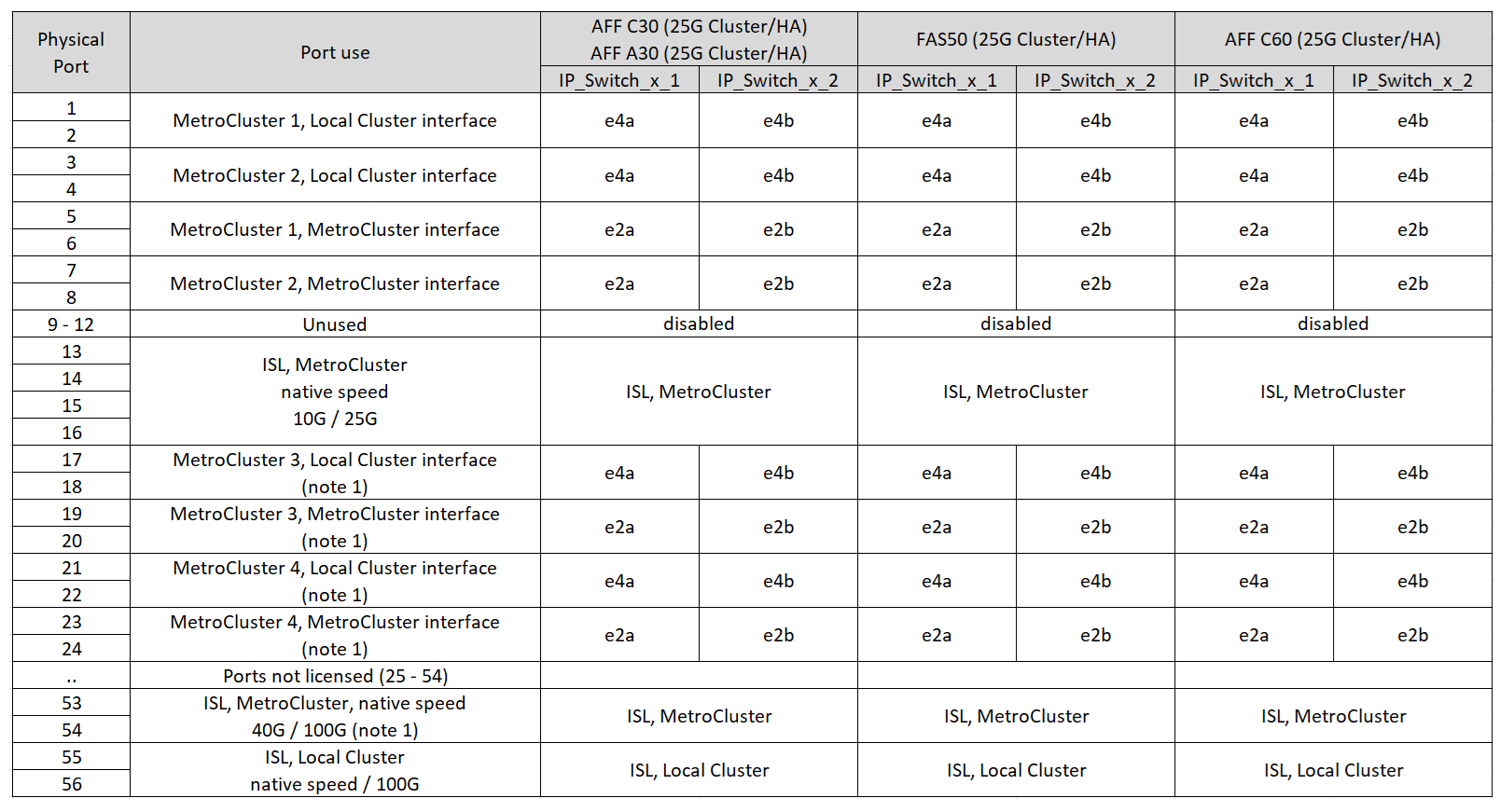

Affiche les attributions de port de la plate-forme BES-53248 de Broadcom
  • Remarque 1 : l'utilisation de ces ports nécessite une licence supplémentaire.

  • Si les deux configurations MetroCluster utilisent la même plate-forme, NetApp recommande de sélectionner le groupe « MetroCluster 3 » pour une configuration et le groupe « MetroCluster 4 » pour l'autre. Si les plates-formes sont différentes, vous devez sélectionner « MetroCluster 3 » ou « MetroCluster 4 » pour la première configuration, et « MetroCluster 1 » ou « MetroCluster 2 » pour la seconde.

Attributions de port de la plate-forme Broadcom BES-53248 (groupe 2)

Vérifiez les affectations de port de la plate-forme pour connecter un système FAS500f, AFF C250, ASA C250, AFF A250 ou ASA A250 à un commutateur Broadcom BES-53248 :

Affiche les attributions de port de la plate-forme BES-53248 de Broadcom
  • Remarque 1 : l'utilisation de ces ports nécessite une licence supplémentaire.

  • Si les deux configurations MetroCluster utilisent la même plate-forme, NetApp recommande de sélectionner le groupe « MetroCluster 3 » pour une configuration et le groupe « MetroCluster 4 » pour l'autre. Si les plates-formes sont différentes, vous devez sélectionner « MetroCluster 3 » ou « MetroCluster 4 » pour la première configuration, et « MetroCluster 1 » ou « MetroCluster 2 » pour la seconde.

Attributions des ports de la plate-forme Broadcom BES-53248 (groupe 3)

Vérifiez les attributions de ports de plateforme pour connecter un système FAS8200 ou AFF A300 à un commutateur Broadcom BES-53248 :

Affiche les attributions de port de la plate-forme BES-53248 de Broadcom
  • Remarque 1 : l'utilisation de ces ports nécessite une licence supplémentaire.

Attributions des ports de la plate-forme Broadcom BES-53248 (groupe 4)

Vérifiez les attributions de port de la plate-forme pour connecter un système AFF A320 à un commutateur Broadcom BES-53248 :

Affiche les attributions de port de la plate-forme BES-53248 de Broadcom
  • Remarque 1 : l'utilisation de ces ports nécessite une licence supplémentaire.

  • Remarque 2 : seul un MetroCluster à quatre nœuds utilisant des systèmes AFF A320 peut être connecté au commutateur.

    Les fonctionnalités nécessitant un cluster commuté ne sont pas prises en charge dans cette configuration. Cela inclut les procédures de transition et de mise à jour technologique de MetroCluster FC vers IP.

Attributions des ports de la plate-forme Broadcom BES-53248 (groupe 5)

Consultez les affectations des ports de la plateforme pour connecter un système FAS8300, AFF C400, ASA C400, AFF A400, ASA A400, ou le système FAS8700 vers un commutateur Broadcom BES-53248 :

Affiche les attributions de port de la plate-forme BES-53248 de Broadcom
  • Remarque 1 : l'utilisation de ces ports nécessite une licence supplémentaire.

  • Remarque 2 : seul un MetroCluster à quatre nœuds utilisant des systèmes AFF A320 peut être connecté au commutateur.

    Les fonctionnalités nécessitant un cluster commuté ne sont pas prises en charge dans cette configuration. Cela inclut les procédures de transition et de mise à jour technologique de MetroCluster FC vers IP.
