Affectations des ports de plateforme pour les switchs IP SN2100 pris en charge par NVIDIA
Suggérer des modifications
PDF
L'utilisation du port dans une configuration MetroCluster IP dépend du modèle de commutateur et du type de plate-forme.
Configurations compatibles
Les configurations suivantes ne sont actuellement pas prises en charge :
-
Transition FC-à-IP de MetroCluster
-
La connexion d'une configuration MetroCluster à huit ou deux nœuds requiert ONTAP 9.14.1 ou version ultérieure et le fichier RCF version 2.00 ou version ultérieure.
La version du fichier RCF est différente de celle de l'outil RCFfilegenerator utilisé pour générer le fichier. Par exemple, vous pouvez générer un fichier RCF version 2.00 à l'aide de RCFfilegenerator v1.6c. -
Si vous câconnectez plusieurs configurations MetroCluster, suivez le tableau correspondant. Par exemple :
-
Si vous câblez deux configurations MetroCluster à quatre nœuds de type AFF A700, connectez le premier MetroCluster indiqué sous la forme « MetroCluster 1 » et le second MetroCluster sous la forme « MetroCluster 2 » dans le tableau AFF A700.
-
|
|
Les ports 13 et 14 peuvent être utilisés en mode de vitesse native prenant en charge 40 Gbits/s et 100 Gbits/s, ou en mode d'arrachage pour prendre en charge 4 × 25 Gbits/s ou 4 × 10 Gbits/s. S'ils utilisent le mode de vitesse natif, ils sont représentés par les ports 13 et 14. S'ils utilisent le mode écorché, soit 4 × 25 Gbit/s, soit 4 × 10 Gbit/s, ils sont représentés sous la forme de ports 13s0-3 et 14s0-3. |
Les sections suivantes décrivent le schéma de câblage physique. Vous pouvez également vous reporter à la "RcfFileGenerator" pour des informations détaillées sur le câblage.
Choisissez la table de câblage adaptée à votre configuration
Utilisez le tableau suivant pour déterminer la table de câblage que vous devez suivre.
| Si votre système est… | Utilisez ce tableau de câblage… |
|---|---|
AFF A150, ASA A150 FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
Affectations des ports de la plate-forme NVIDIA SN2100 (groupe 1) |
FAS8300 AFF C400, ASA C400 AFF A400, ASA A400 FAS8700 FAS9000, AFF A700 |
Affectations des ports de la plate-forme NVIDIA SN2100 (groupe 2) |
AFF C800, ASA C800 AFF A800, ASA A800 FAS9500 AFF A900, ASA A900 |
Affectations des ports de la plate-forme NVIDIA SN2100 (groupe 3) |
AFF A70 AFF A90 AFF A1K Remarque : ces systèmes nécessitent ONTAP 9.15.1 ou une version ultérieure. |
Affectations des ports de la plate-forme NVIDIA SN2100 (groupe 4) |
Passez en revue les attributions de port de la plate-forme pour câbler un AFF A150, ASA A150, FAS500f, AFF C250, ASA C250, système AFF A250 ou ASA A250 vers un commutateur NVIDIA SN2100 :

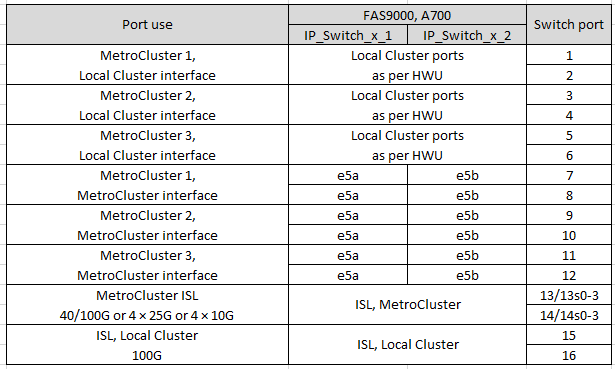

Consultez les affectations des ports de la plateforme pour connecter un système FAS8300, AFF C400, ASA C400, AFF A400, ASA A400, système FAS8700, FAS9000 ou AFF A700 vers un commutateur NVIDIA SN2100 :
Remarque 1 : si vous utilisez un adaptateur X91440A (40 Gbit/s), utilisez les ports e4a et e4e ou e4a et e8a. Si vous utilisez un adaptateur X91153A (100 Gbit/s), utilisez les ports e4a et e4b ou e4a et e8a.
Passez en revue les affectations des ports de la plateforme pour câbler un AFF C800, ASA C800, AFF A800, ASA A800, FAS9500, système AFF A900 ou ASA A900 vers un commutateur NVIDIA SN2100 :
Remarque 1 : si vous utilisez un adaptateur X91440A (40 Gbit/s), utilisez les ports e4a et e4e ou e4a et e8a. Si vous utilisez un adaptateur X91153A (100 Gbit/s), utilisez les ports e4a et e4b ou e4a et e8a.

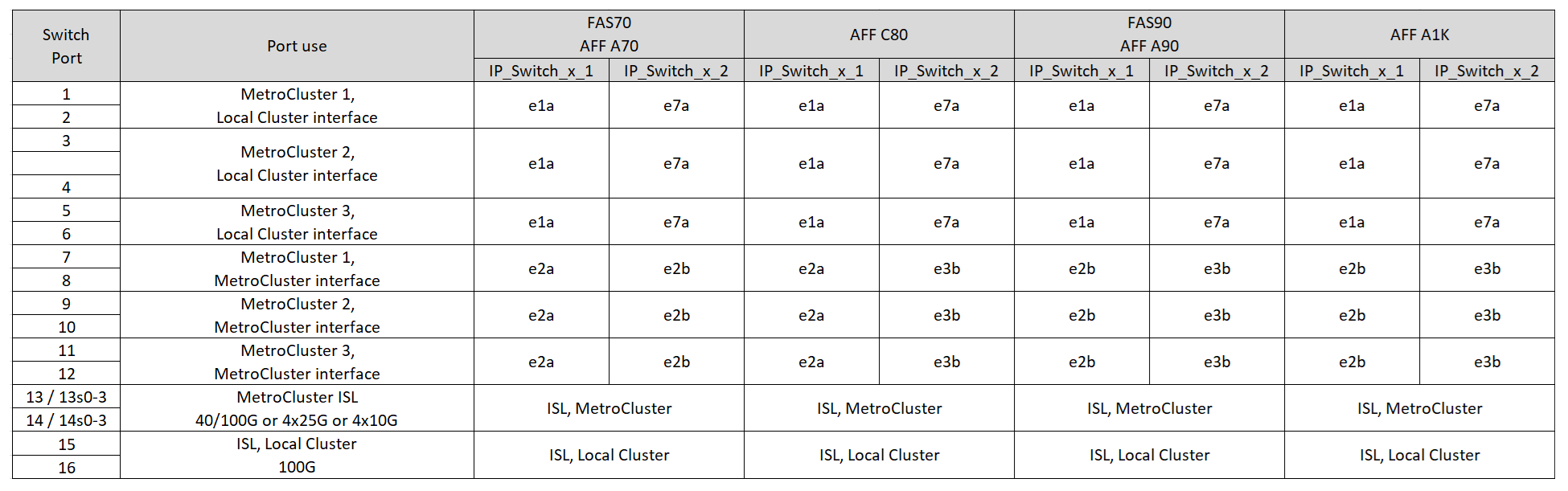

Passez en revue les attributions de port de la plate-forme pour connecter un système AFF A90, AFF A70 ou AFF A1K à un commutateur NVIDIA SN2100 :
|
|

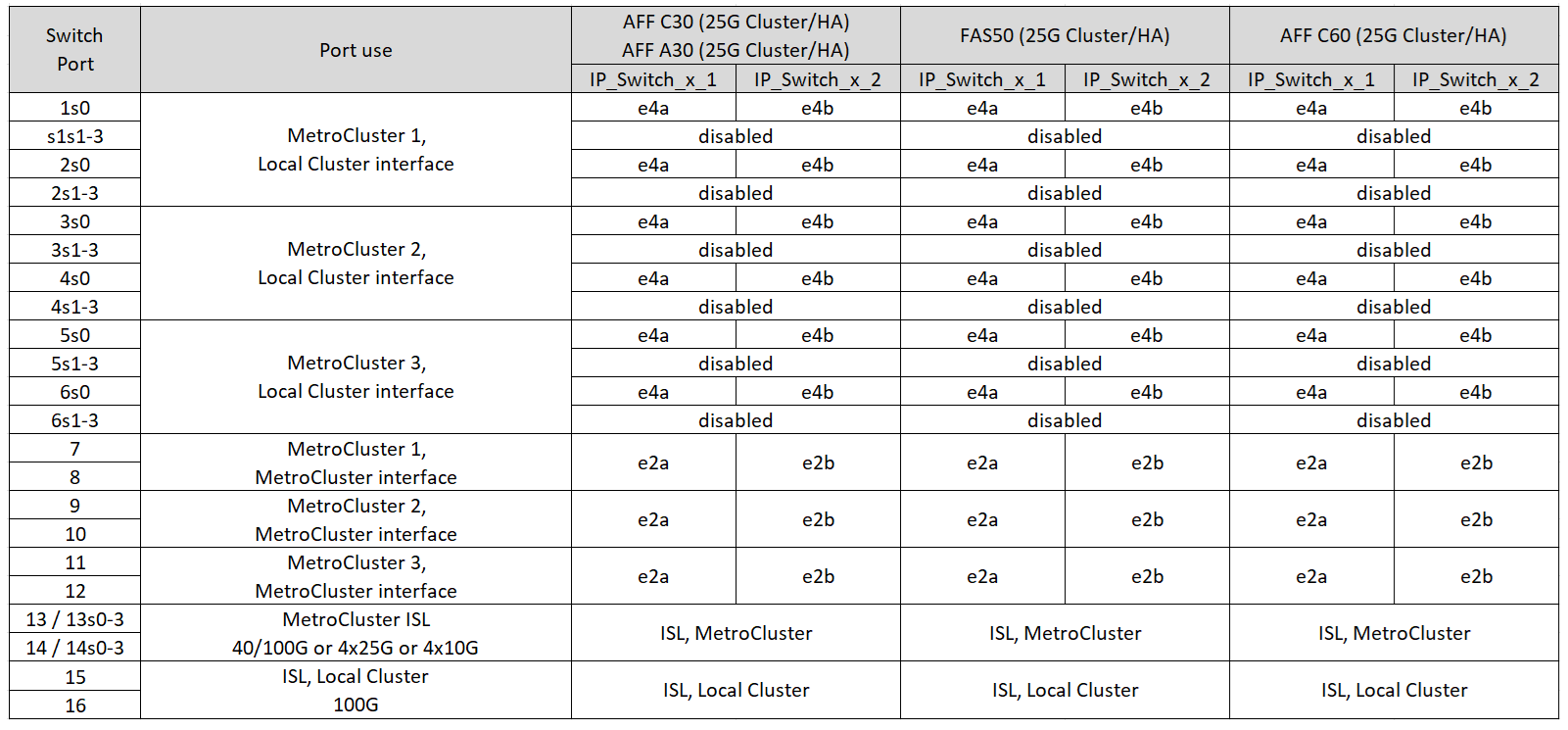

Les systèmes de ce tableau nécessitent ONTAP 9.15.1 ou une version ultérieure. |
