Utilisez les schémas de câblage suivants pour réaliser le câblage entre les contrôleurs et les commutateurs.
Rangement du câble NS224 comme interrupteur intégré
Si vous souhaitez câbler le stockage NS224 en mode interrupteur, suivez le schéma de câblage correspondant :
Voir le "Hardware Universe" pour plus d'informations sur les ports de commutation.
Rangement du câble NS224 en connexion directe
Si vous souhaitez câbler le stockage NS224 en connexion directe au lieu d'utiliser les ports de stockage partagés du commutateur, suivez le schéma de connexion directe :
Voir le "Hardware Universe" pour plus d'informations sur les ports de commutation.
Fiche de câblage Cisco Nexus 9336C-FX2
Si vous souhaitez documenter les plateformes prises en charge, vous devez remplir la feuille de câblage vierge en vous servant comme guide de l'exemple de feuille de câblage remplie.
La définition des ports d'exemple sur chaque paire de commutateurs est la suivante :
Où:
-
Liaison ISL 100G vers le port 35 du commutateur A
-
Liaison ISL 100G vers le port 36 du commutateur A
-
Liaison ISL 100G vers le port 35 du commutateur B
-
Liaison ISL 100G vers le port 36 du commutateur B

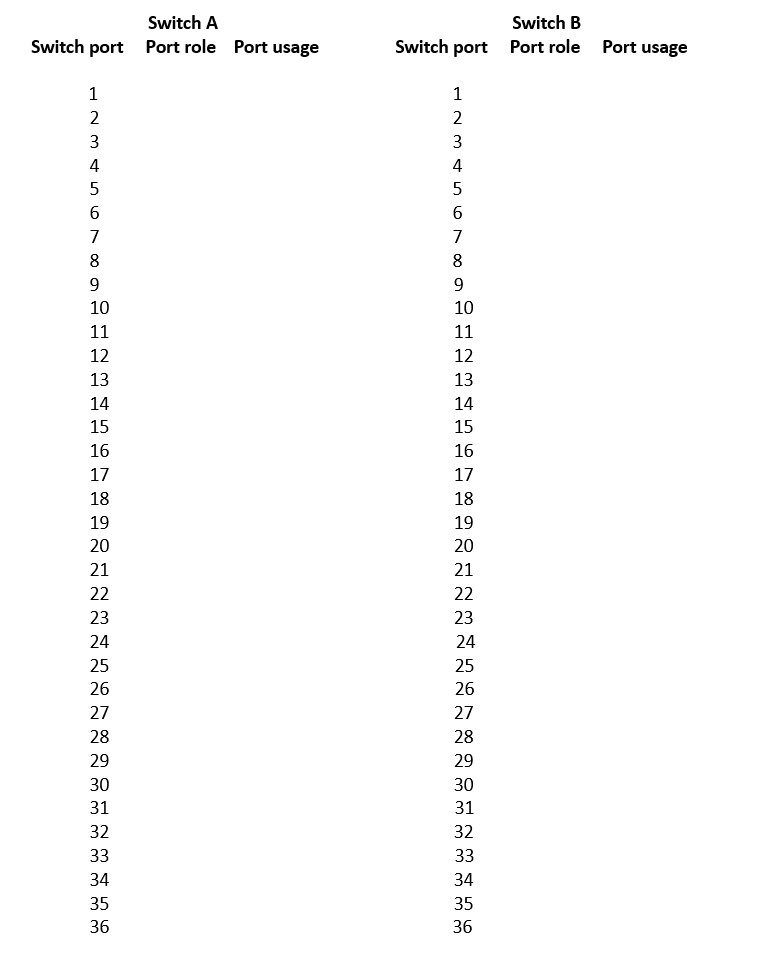

Feuille de câblage vierge
Vous pouvez utiliser la feuille de câblage vierge pour documenter les plateformes prises en charge en tant que nœuds dans un cluster. Le tableau « Connexions de cluster prises en charge » de l' Hardware Universe définit les ports de cluster utilisés par la plateforme.
Où:
-
Liaison ISL 100G vers le port 35 du commutateur A
-
Liaison ISL 100G vers le port 36 du commutateur A
-
Liaison ISL 100G vers le port 35 du commutateur B
-
Liaison ISL 100G vers le port 36 du commutateur B
Une fois vos feuilles de travail sur le câblage terminées, vous pouvez "installer le commutateur".
