La section suivante couvre des détails sur le matériel du cluster NetApp AFX. Pour les informations les plus récentes sur le matériel NetApp AFX, consultez "https://hwu.netapp.com".
Matériel pris en charge
Pour obtenir les informations les plus récentes sur le matériel pris en charge pour NetApp AFX, consultez "https://hwu.netapp.com".
Nœuds
NetApp AFX comprend les nœuds AFX 1K (basé sur l'AFF A1K) et AFX 2K. Ces nœuds ne disposent pas de disque intégré pour le stockage et sont conçus pour être modulaires afin de permettre d’ajouter et de retirer facilement des nœuds en fonction des exigences de performance. Chaque nœud occupe 2U d’espace rack et les performances augmentent de façon linéaire à mesure qu’ils sont ajoutés à un cluster AFX.

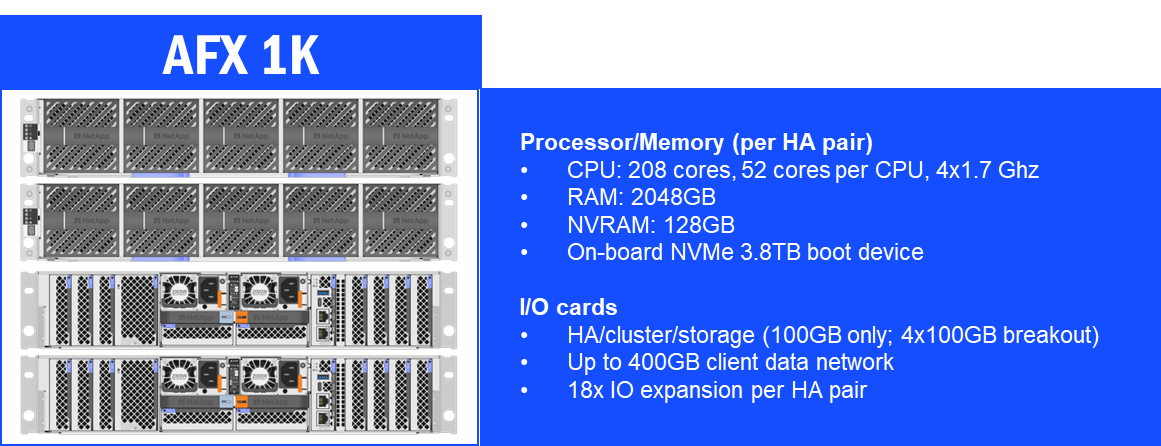

NetApp Détails du nœud AFX 1K

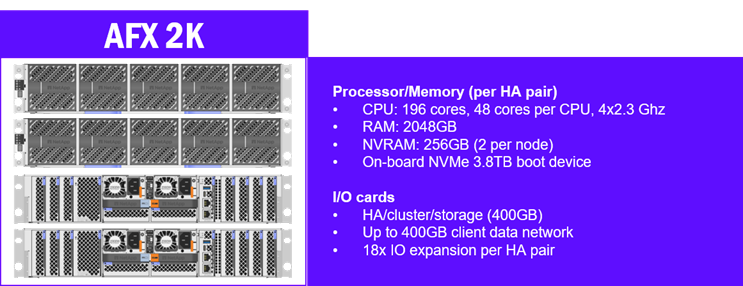

NetApp Détails du nœud AFX 2K
emplacements pour matériel
NetApp AFX 1K utilise les affectations d'emplacements suivantes.
-
L'emplacement 1 est dédié à la réplication HA
-
L'emplacement 7 est dédié à la réplication du cluster
-
Les emplacements 10 et 11 sont dédiés à la communication avec les étagères de stockage
NetApp AFX 2K utilise les affectations d'emplacements suivantes.
-
L'emplacement 1 est dédié à la réplication HA
-
L'emplacement 2 est dédié à la réplication du cluster
-
Les emplacements 8B et 10A sont dédiés à la communication avec les étagères de stockage
Tiroirs
NetApp AFX utilise les mêmes châssis que les systèmes AFF. La principale différence entre les baies AFX réside dans le module utilisé. Les modules NSM140 offrent des capacités de performance améliorées et contribuent à rendre possible la désagrégation ONTAP. Quelques points clés à considérer :
-
Seules les étagères entièrement remplies sont prises en charge.
-
Les étagères sont automatiquement détectées par NetApp AFX lorsqu'elles sont branchées.
-
Aucune prise en charge du retrait des étagères pour le moment.

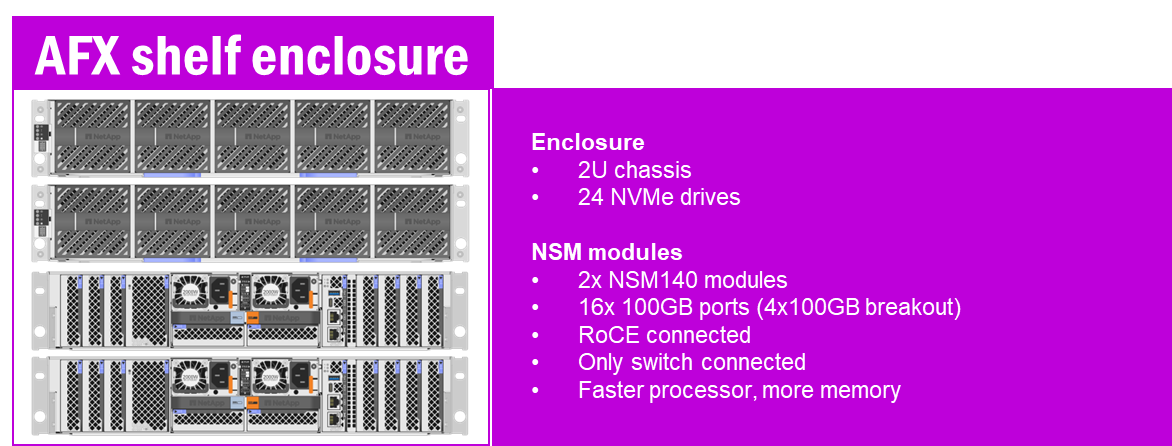

NetApp Détails du boîtier d'étagère AFX
Commutateurs
NetApp AFX utilise toujours des commutateurs de cluster backend pour la communication intracluster, tels que la réplication de base de données de cluster, les opérations sur les données distantes, les opérations de stockage et la mise en miroir de la NVRAM. Sur le plan fonctionnel, les seules différences entre les commutateurs de cluster unifiés ONTAP et NetApp AFX sont les suivantes :
-
Prise en charge 400GbE
-
Nouveau VLAN HA
-
Pour plus d'informations, consultez le "Fiche technique des commutateurs Cisco".

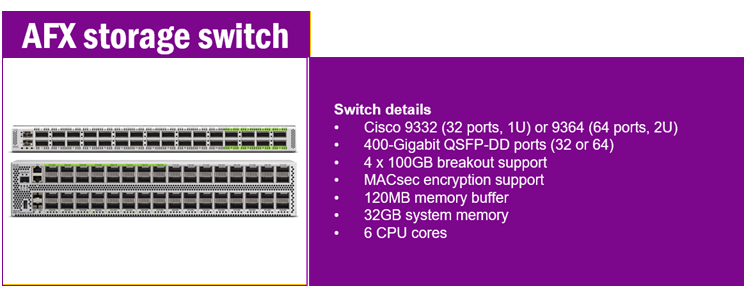

NetApp AFX commutateurs de cluster
connectivité du commutateur de cluster
NetApp AFX s'appuie fortement sur les commutateurs de cluster backend pour de nombreux concepts architecturaux majeurs. Par exemple, les interfaces de cluster, les adaptateurs de stockage, les baies de stockage et les cartes NVRAM sont tous connectés aux commutateurs de cluster. Les commutateurs de cluster sont compatibles 400GB. Les ports réseau du cluster backend prennent uniquement en charge des connexions 100GB vers les commutateurs de cluster sur la plateforme AFX 1K et prennent en charge des connexions 400GB sur l'AFX 2K. Par conséquent, les connexions des nœuds backend de l'AFX 1K utilisent 4 câbles breakout 100GB afin de réduire le nombre de ports utilisés sur les commutateurs. L'AFX 2K utilise une connexion 1:1 de 400GB vers les commutateurs, avec 6 ports par nœud (2 HA, 2 cluster, 2 stockage). Les modules de baies de stockage utilisent toujours des interfaces 100GB ; par exemple, 16 ports de module de baie de stockage 100GB n'utilisent que 4 ports sur les commutateurs, tandis que les 8 ports totaux des nœuds AFX 1K utilisent 2 ports de commutateur.

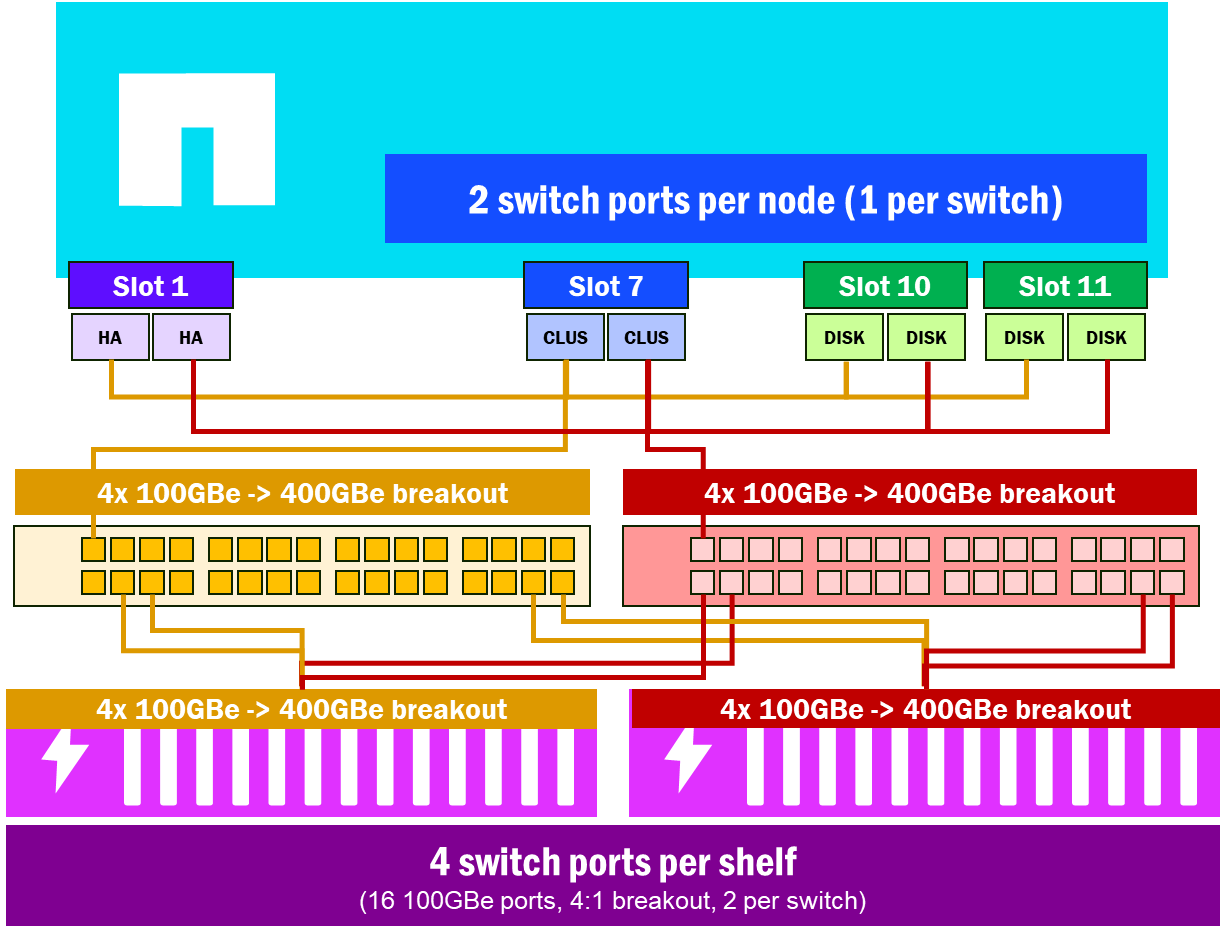

NetApp Câblage du commutateur AFX
Guide de sélection des commutateurs
Additionnez le nombre de ports 400GbE requis sur chaque commutateur, puis sélectionnez la classe de commutateur la plus petite permettant de couvrir ce total. NetApp AFX utilise une paire de commutateurs en cluster ; dimensionnez chaque commutateur indépendamment. Deux ports sur chaque commutateur sont réservés à l’ISL (9332 : ports 31–32 ; 9364 : ports 63–64), ce qui laisse 30 ports utilisables sur le 9332 et 62 ports utilisables sur le 9364.
Nombre de ports par commutateur :
-
AFX 1K : 1 port 400 GbE par nœud (quatre ports de nœud de 100 Gb sur une sortie 4 x 100 Gb)
-
AFX 2K : 3 ports 400 GbE par nœud et par commutateur (6 ports par nœud à 1:1 400 GbE : 2 HA, 2 cluster, 2 stockage)
-
Étagères : 2 ports 400 GbE par étagère (huit ports d’étagère de 100 Gb par commutateur sur 4 modules de dérivation de 100 Gb)
| Ports 400GbE combinés requis (par commutateur) | Commutateur |
|---|---|
S'adapte à 32 ports (30 utilisables après ISL) |
Cisco Nexus 9332D-GX2B (1U, 32 x 400GbE) |
Tient dans 64 ports (62 utilisables après ISL) |
Cisco Nexus 9364D-GX2A (2U, 64 x 400GbE) |
Plus de 64 ports |
Cisco Nexus 9808, ou tel que spécifié dans "Hardware Universe" |
clusters de 32 nœuds
Un cluster de 32 nœuds (le maximum actuel de nœuds ; voir "Maximums et limites") consomme 32 × 400GbE ports par commutateur sur AFX 1K et 96 × 400GbE ports par commutateur sur AFX 2K (32 × 3), avant les étagères.
| Commutateur | AFX 1K (32 nœuds) | AFX 2K (32 nœuds) |
|---|---|---|
Cisco Nexus 9332D-GX2B |
Non pris en charge (32 ports de nœud dépassent 30 ports utilisables) |
Non pris en charge |
Cisco Nexus 9364D-GX2A |
32 nœuds et 8 à 12 étagères (4:1 à 8:3) |
Non pris en charge (96 ports de nœud dépassent 62 ports utilisables) |
Cisco Nexus 9808 |
32 nœuds et 8 à 12 étagères (4:1 à 8:3) |
32 nœuds et 8 à 12 étagères (4:1 à 8:3) |
Nombre maximal de nœuds par commutateur
Dimensionnez le système en respectant un ratio nœud/étagère compris entre 4:1 et 8:3 (voir "Ratios nœud/étagère"), un nombre pair de nœuds (paires HA) et un minimum de 2 étagères. Les combinaisons suivantes correspondent au nombre maximal de nœuds pouvant être installés dans chaque commutateur dans cette plage.
| Commutateur | AFX 1K (nœuds max + étagères) | AFX 2K (nœuds max + étagères) |
|---|---|---|
Cisco Nexus 9332D-GX2B |
20 nœuds + 5 étagères (4:1 ; 8:3 ne correspond pas aux ports restants) |
8 nœuds + 2 à 3 étagères |
Cisco Nexus 9364D-GX2A |
32 nœuds + 8 à 12 étagères |
16 nœuds + 4 à 6 étagères |
Cisco Nexus 9808 |
32 nœuds + 8 à 12 étagères |
32 nœuds + 8 à 12 étagères |
Pour connaître les derniers modèles de commutateurs pris en charge et les limites, consultez "Hardware Universe" et le "Documentation de câblage AFX".
Types et tailles de disques
NetApp AFX ne prend actuellement en charge que les SSD NVMe connectés dans les tailles suivantes :
-
15,3 To
-
30,1 To
-
60,6 To
TLC vs QLC
NetApp AFX peut exploiter les types de flash TLC et QLC. Les disques de 15,3 To sont des modèles TLC, tandis que les disques de plus de 30,1 To seront de type QLC. Quel que soit le type de support, les normes de performance de la certification NVIDIA SuperPod peuvent être respectées.
Tous les disques utilisés avec NetApp AFX sont des disques hautes performances, et les technologies QLC et TLC offrent des performances quasi identiques en lecture. Les performances en écriture des disques QLC sont légèrement inférieures à celles des disques TLC, et l’usure peut être légèrement plus importante lors de charges de travail intensives en écriture.
Pour les chiffres de performance, voir "Performance par étagère".
Lors du choix du type de disque utilisé, tenez compte des charges de travail que le stockage hébergera et des compromis entre performances et densité de capacité.
