Configurer les liaisons réseau
Vous pouvez configurer des liaisons réseau pour les ports utilisés pour connecter l'appliance au réseau Grid, au réseau client et au réseau Admin. Vous pouvez définir la vitesse de liaison ainsi que les modes de port et de liaison réseau.
|
Si vous utilisez ConfigBuilder pour générer un fichier JSON, vous pouvez configurer automatiquement les liens réseau. Voir "Automatisez l'installation et la configuration de l'appliance". |
-
Vous avez "obtenu l'équipement supplémentaire" requis pour votre type de câble et votre vitesse de liaison.
-
Vous avez installé les émetteurs-récepteurs appropriés dans les ports, en fonction de la vitesse de liaison que vous prévoyez d'utiliser.
-
Vous avez connecté les ports réseau à des commutateurs qui prennent en charge la vitesse choisie.
Si vous prévoyez d'utiliser le mode de liaison de port d'agrégat, le mode de liaison réseau LACP ou le balisage VLAN :
-
Vous avez connecté les ports réseau de l'appliance à des commutateurs capables de prendre en charge VLAN et LACP.
-
Si plusieurs commutateurs participent au lien LACP, les commutateurs prennent en charge les groupes d'agrégation de liens multi-châssis (MLAG), ou un équivalent.
-
Vous comprenez comment configurer les commutateurs pour utiliser VLAN, LACP et MLAG ou équivalent.
-
Vous connaissez la balise VLAN unique à utiliser pour chaque réseau. Cette balise VLAN sera ajoutée à chaque paquet réseau pour s'assurer que le trafic réseau est acheminé vers le réseau approprié.
Vous n'avez besoin de configurer les paramètres sur la page Configuration du lien que si vous souhaitez utiliser des valeurs autres queparamètres par défaut .
|
Les modifications du débit PDU LACP effectuées à la suite de ces instructions restent persistantes dans l'environnement StorageGRID . Pour apporter des modifications temporaires au débit PDU LACP lors de l'exécution d'opérations de maintenance sur les composants réseau installés sur votre appliance, consultez "Modification temporaire du taux de PDU LACP" . |
Les figures et les tableaux résument les options pour le mode de liaison de port et le mode de liaison réseau pour chaque appareil. Pour plus d'informations, voir les éléments suivants :
- Mode de liaison port fixe (par défaut)

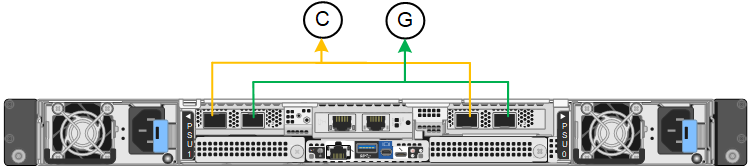

Les figures montrent comment les quatre ports réseau du SG1000 ou du SG100 sont liés en mode de liaison port fixe (configuration par défaut).
SG1000 :

SG100 :

Légende | Quels ports sont liés |
---|---|
C |
Les ports 1 et 3 sont liés ensemble pour le réseau client, si ce réseau est utilisé. |
G |
Les ports 2 et 4 sont liés ensemble pour le réseau de grille. |
Le tableau récapitule les options de configuration des quatre ports réseau. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
Sauvegarde active/active (par défaut) |
|
|
LACP (802.3ad) |
|
|
- Mode de liaison du port agrégé
Ces figures montrent comment les quatre ports réseau sont liés en mode agrégation port bond.
SG1000 :

SG100 :

Légende | Quels ports sont liés |
---|---|
1 |
Les quatre ports sont regroupés en une seule liaison LACP, ce qui permet d'utiliser tous les ports pour le trafic Grid Network et client Network. |
Le tableau récapitule les options de configuration des quatre ports réseau. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
LACP (802.3ad) uniquement |
|
|
- Mode de liaison réseau Active-Backup pour les ports de gestion
Ces figures montrent comment les deux ports de gestion 1 GbE des dispositifs sont liés en mode liaison réseau Active-Backup pour le réseau d'administration.
SG1000 :

SG100 :

- Mode de liaison port fixe (par défaut)

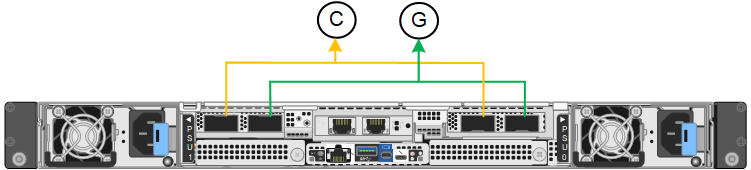

Les figures montrent comment les quatre ports réseau du SG1100 ou du SG110 sont liés en mode de liaison port fixe (configuration par défaut).
SG1100 :

SG110 :

Légende | Quels ports sont liés |
---|---|
C |
Les ports 1 et 3 sont liés ensemble pour le réseau client, si ce réseau est utilisé. |
G |
Les ports 2 et 4 sont liés ensemble pour le réseau de grille. |
Le tableau récapitule les options de configuration des quatre ports réseau. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
Sauvegarde active/active (par défaut) |
|
|
LACP (802.3ad) |
|
|
- Mode de liaison du port agrégé

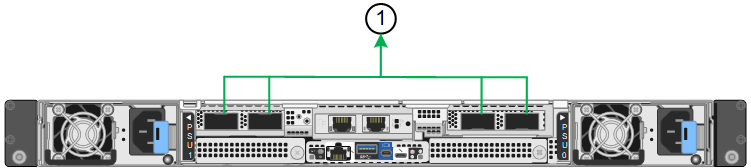

Ces figures montrent comment les quatre ports réseau sont liés en mode agrégation port bond.
SG1100 :

SG110 :

Légende | Quels ports sont liés |
---|---|
1 |
Les quatre ports sont regroupés en une seule liaison LACP, ce qui permet d'utiliser tous les ports pour le trafic Grid Network et client Network. |
Le tableau récapitule les options de configuration des ports réseau. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
LACP (802.3ad) uniquement |
|
|

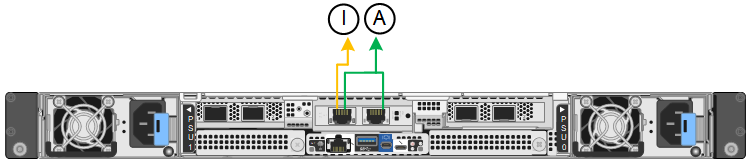

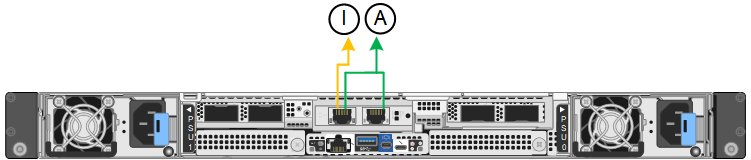

- Mode de liaison réseau Active-Backup pour les ports de gestion
Ces figures montrent comment les deux ports de gestion 1 GbE des dispositifs sont liés en mode liaison réseau Active-Backup pour le réseau d'administration.
SG1100 :

SG110 :

- Mode de liaison port fixe (par défaut)
Cette figure montre comment les quatre ports 10/25 GbE sont liés en mode de liaison de port fixe (configuration par défaut).

Légende | Quels ports sont liés |
---|---|
C |
Les ports 1 et 3 sont liés ensemble pour le réseau client, si ce réseau est utilisé. |
G |
Les ports 2 et 4 sont liés ensemble pour le réseau de grille. |
Le tableau récapitule les options de configuration des quatre ports 10/25-GbE. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
Sauvegarde active/active (par défaut) |
|
|
LACP (802.3ad) |
|
|
- Mode de liaison du port agrégé
Cette figure montre comment les quatre ports 10/25 GbE sont liés en mode de liaison de port agrégé.

Légende | Quels ports sont liés |
---|---|
1 |
Les quatre ports sont regroupés en une seule liaison LACP, ce qui permet d'utiliser tous les ports pour le trafic Grid Network et client Network. |
Le tableau récapitule les options de configuration des quatre ports 10/25-GbE. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
LACP (802.3ad) uniquement |
|
|
- Mode de liaison réseau Active-Backup pour les ports de gestion
Cette figure montre comment les deux ports de gestion 1 GbE du contrôleur E5700SG sont liés en mode de liaison réseau Active-Backup pour le réseau d'administration.

- Mode de liaison port fixe (par défaut)
Cette figure montre comment les quatre ports 10/25 GbE sont liés en mode de liaison de port fixe (configuration par défaut).

Légende | Quels ports sont liés |
---|---|
C |
Les ports 1 et 3 sont liés ensemble pour le réseau client, si ce réseau est utilisé. |
G |
Les ports 2 et 4 sont liés ensemble pour le réseau de grille. |
Le tableau récapitule les options de configuration des quatre ports 10/25-GbE. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
Sauvegarde active/active (par défaut) |
|
|
LACP (802.3ad) |
|
|
- Mode de liaison du port agrégé
Cette figure montre comment les quatre ports 10/25 GbE sont liés en mode de liaison de port agrégé.

Légende | Quels ports sont liés |
---|---|
1 |
Les quatre ports sont regroupés en une seule liaison LACP, ce qui permet d'utiliser tous les ports pour le trafic Grid Network et client Network. |
Le tableau récapitule les options de configuration des quatre ports 10/25-GbE. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
LACP (802.3ad) uniquement |
|
|
- Mode de liaison port fixe (par défaut)
Cette figure montre comment les quatre ports réseau sont liés en mode de liaison port fixe (configuration par défaut)

Légende | Quels ports sont liés |
---|---|
C |
Les ports 1 et 3 sont liés ensemble pour le réseau client, si ce réseau est utilisé. |
G |
Les ports 2 et 4 sont liés ensemble pour le réseau de grille. |
Le tableau récapitule les options de configuration des ports réseau. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
Sauvegarde active/active (par défaut) |
|
|
LACP (802.3ad) |
|
|
- Mode de liaison du port agrégé
Cette figure montre comment les quatre ports réseau sont liés en mode de liaison de port agrégé.

Légende | Quels ports sont liés |
---|---|
1 |
Les quatre ports sont regroupés en une seule liaison LACP, ce qui permet d'utiliser tous les ports pour le trafic Grid Network et client Network. |
Le tableau récapitule les options de configuration des ports réseau. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
LACP (802.3ad) uniquement |
|
|

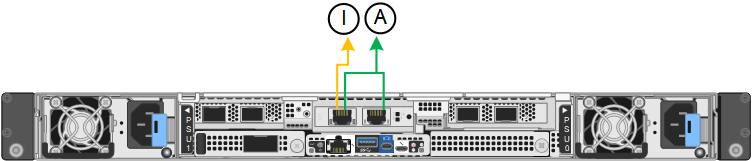

- Mode de liaison réseau Active-Backup pour les ports de gestion
Cette figure montre comment les deux ports de gestion 1 GbE du contrôleur SG6000-CN sont liés en mode de liaison réseau Active-Backup pour le réseau Admin.

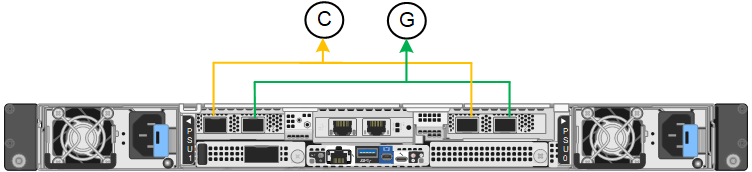

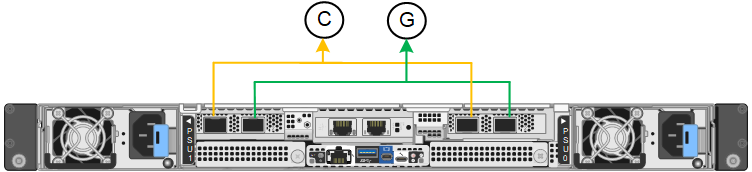

- Mode de liaison port fixe (par défaut)
La figure montre comment les quatre ports réseau sont liés en mode de liaison port fixe (configuration par défaut).
SGF6112 :

SG6100 :

Légende | Quels ports sont liés |
---|---|
C |
Les ports 1 et 3 sont liés ensemble pour le réseau client, si ce réseau est utilisé. |
G |
Les ports 2 et 4 sont liés ensemble pour le réseau de grille. |
Le tableau récapitule les options de configuration des ports réseau. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
Sauvegarde active/active (par défaut) |
|
|
LACP (802.3ad) |
|
|

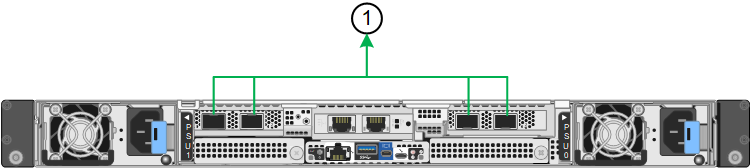

- Mode de liaison du port agrégé

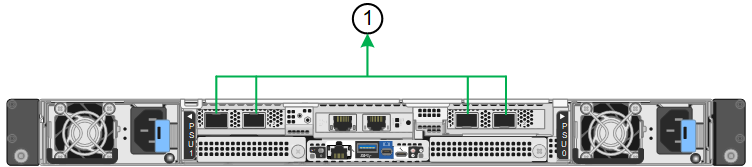

La figure montre comment les quatre ports réseau sont liés en mode agrégation de liens de port.
SGF6112 :

SG6100 :

Légende | Quels ports sont liés |
---|---|
1 |
Les quatre ports sont regroupés en une seule liaison LACP, ce qui permet d'utiliser tous les ports pour le trafic Grid Network et client Network. |
Le tableau récapitule les options de configuration des ports réseau. Vous ne devez configurer les paramètres de la page Configuration des liens que si vous souhaitez utiliser un paramètre autre que celui par défaut.
Mode de liaison réseau | Réseau client désactivé | Réseau client activé (par défaut) |
---|---|---|
LACP (802.3ad) uniquement |
|
|

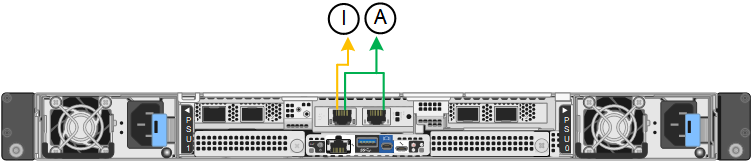

- Mode de liaison réseau Active-Backup pour les ports de gestion
Cette figure montre comment les deux ports de gestion 1 GbE sont liés en mode liaison réseau Active-Backup pour le réseau d'administration.
SGF6112 :

SG6100 :

-
Dans la barre de menus du programme d'installation de l'appliance StorageGRID, cliquez sur configurer réseau > Configuration lien.
La page Configuration de la liaison réseau affiche un schéma de votre appliance avec le réseau et les ports de gestion numérotés.
Le tableau État de la liaison répertorie l'état de la liaison, la vitesse de la liaison et les autres statistiques des ports numérotés.
Pour le SG5800, l'état de liaison pour le port 1 n'est pas disponible dans le logiciel et doit être vérifié physiquement à l'aide du voyant d'état sur le contrôleur SG5800. -
Vitesse de liaison est définie sur Auto.
-
Le mode de liaison de port est défini sur fixe.
-
La politique de hachage de transmission LACP est définie sur Layer2+3.
-
Le taux PDU LACP est défini sur Rapide.
-
Le mode de liaison réseau est défini sur Active-Backup pour le réseau de grille.
-
Le réseau d'administration est activé et le mode de liaison réseau est défini sur indépendant.
-
Le Réseau client est activé.
-
-
Sélectionnez la vitesse de liaison des ports réseau dans la liste déroulante Link Speed.
Les commutateurs réseau que vous utilisez pour le réseau Grid et le réseau client doivent également prendre en charge et être configurés pour cette vitesse. Vous devez utiliser les adaptateurs ou émetteurs-récepteurs appropriés pour la vitesse de liaison configurée. Utilisez la vitesse de liaison automatique lorsque cela est possible car cette option négocie à la fois la vitesse de liaison et le mode de correction d'erreur de marche avant (FEC) avec le partenaire de liaison.
Si vous prévoyez d'utiliser la vitesse de liaison 25 GbE pour les ports réseau SG6100, SG6000, SG5800 ou SG5700 :
-
Utilisez les émetteurs-récepteurs SFP28 et les câbles TwinAx SFP28 ou les câbles optiques.
-
Pour l'appliance SG5700, sélectionnez 25GbE dans la liste déroulante vitesse de liaison.
-
Pour SGS5800, SG6000 ou SG6100, sélectionnez Auto dans la liste déroulante vitesse de liaison.
-
-
Activez ou désactivez les réseaux StorageGRID que vous souhaitez utiliser.
Le réseau Grid est requis. Vous ne pouvez pas désactiver ce réseau.
-
Si le serveur n'est pas connecté au réseau d'administration, décochez la case Activer le réseau pour le réseau d'administration.
-
Si le serveur est connecté au réseau client, cochez la case Activer le réseau pour le réseau client.
Les paramètres réseau du client pour les ports de carte réseau de données sont maintenant affichés.
-
-
Reportez-vous à latableau de configuration du mode de liaison des ports fixes et agrégés pour chaque type d'appareil, et configurez le mode de liaison de port et le mode de liaison réseau pour qu'ils correspondent à votre configuration réseau.
Vous devez spécifier des balises VLAN uniques pour la grille et les réseaux clients. Vous pouvez sélectionner des valeurs entre 0 et 4095.
-
Lorsque vous êtes satisfait de vos sélections, cliquez sur Enregistrer.
Vous risquez de perdre votre connexion si vous avez apporté des modifications au réseau ou au lien auquel vous êtes connecté. Si vous n'êtes pas reconnecté dans un délai d'une minute, saisissez à nouveau l'URL du programme d'installation de l'appliance StorageGRID à l'aide de l'une des autres adresses IP attribuées à l'appliance :
https://appliance_IP:8443
