Ulteriori informazioni sull'hardware e-Series

Collaboratori netapp-driley netapp-jolieg netapp-ivanad netapp-lisa
PDF

Gli storage array e-Series sono disponibili in diverse configurazioni e modelli.

Uno storage array include shelf, controller, dischi, software e firmware. L'array può essere installato in un rack o cabinet, con hardware personalizzabile per uno o due controller, in uno shelf da 12, 24 o 60 dischi. È possibile collegare lo storage array a UNA SAN da diversi tipi di interfaccia e a diversi sistemi operativi host.

Di seguito sono riportati alcuni dei modelli di array E-Series disponibili. Per un elenco completo dei modelli di array E-Series e delle relative specifiche dell'hardware, consultare la NetApp Hardware Universe a "NetApp Hardware Universe".

  • Serie EF50 — entry-level all flash, all NVMe

  • Serie EF80 — fascia media all flash, all NVMe

  • Serie E4000 — ibrido entry-level

  • Serie EF600 — midrange all flash, all NVMe

  • Serie EF300 — all flash entry-level, all NVMe

  • Serie EF300C — all flash NVMe ad alta densità di livello base

  • Serie EF600C — all flash di fascia media, NVMe ad alta densità

  • Serie E2800 (End-of-availability) — ibrido entry-level

  • Serie EF280 (End-of-availability) — all flash entry-level

  • Serie E5700 (End-of-availability) — ibrido di fascia media

  • Serie EF570 (End-of-availability) — all flash di fascia media

Nota Per SANtricity OS 11.80GA o versioni successive, tutte le porte USB sono disabilitate mentre SANtricity OS è in esecuzione.
Modelli EF50
Dimensioni dei rack

  • 2U24 (2 unità rack; 24 unità)

    EF50 2U
Dischi

  • Supporta unità SSD NVMe con le seguenti capacità:

    • 3,8 TB

    • 7,6 TB

    • 15,3 TB

    • 30 TB

    • 60 TB

      Nota Per le unità da 30 TB e 60 TB, l'EF50 supporta solo l'utilizzo di Dynamic Disk Pool senza supporto RAID legacy.

  • Supporta fino a 24 unità SSD NVMe nello shelf del controller.

  • Supporto per una o due schede di interfaccia verso gli host per controller.

  • Supporto per schede e cavi di interconnessione tra controller per la comunicazione tra controller duali.

    Nota È fondamentale collegare correttamente i cavi di mirroring durante la configurazione del sistema EF50. Per ulteriori informazioni, vedere "Collegare i cavi di mirroring tra i controller - EF50 e EF80".

  • Supporto per una scheda di espansione SAS opzionale, per il collegamento degli shelf di espansione SAS.

  • Un pool di dischi singolo viene creato automaticamente se durante l'avvio del sistema sono presenti un numero sufficiente di unità non assegnate.

  • A partire da SANtricity OS 12.10, l'EF50 supporta la combinazione di unità da 3,8 TB, 7,6 TB e 15,3 TB con unità da 30 TB e 60 TB. Queste unità in un alloggiamento misto verranno automaticamente inserite in un unico pool di dischi senza supporto RAID.

    Nota I pool di dischi creati automaticamente possono essere eliminati tramite SANtricity System Manager o SANtricity CLI. Per ulteriori informazioni, vedi "Elimina un pool di dischi - SANtricity CLI Guide" e "Elimina un pool o un gruppo di volumi - SANtricity System Manager Guide".
Interfacce

Disponibile con le seguenti interfacce:

  • 64Gb NVMe / Fibre Channel

  • 64Gb Fibre Channel

  • 25 GB iSCSI

Modelli EF80
Dimensioni dei rack

  • 2U24 (2 unità rack; 24 unità)

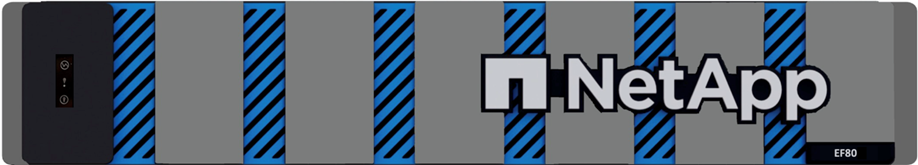

    EF80 2U
Dischi

  • Supporta unità SSD NVMe con le seguenti capacità:

    • 3,8 TB

    • 7,6 TB

    • 15,3 TB

    • 30 TB

    • 60 TB

      Nota Per le unità da 30 TB e 60 TB, EF80 supporta solo l'uso di Dynamic Disk Pool senza supporto RAID tradizionale.

  • Supporta fino a 24 unità SSD NVMe nello shelf del controller.

  • Supporto per una, due o tre schede di interfaccia verso gli host per storage controller.

  • Supporto per schede e cavi di interconnessione tra controller per la comunicazione tra controller duali.

    Nota È fondamentale collegare correttamente i cavi di mirroring durante la configurazione del sistema EF80. Per ulteriori informazioni, vedere "Collegare i cavi di mirroring tra i controller - EF50 e EF80".

  • Supporto per una scheda di espansione SAS opzionale, per il collegamento degli shelf di espansione SAS.

    Se la scheda di espansione SAS è installata, il numero massimo di schede di interfaccia verso gli host per la connettività host è limitato a due per controller.

  • Un pool di dischi singolo viene creato automaticamente se durante l'avvio del sistema sono presenti un numero sufficiente di unità non assegnate.

  • A partire da SANtricity OS 12.10, l'EF80 supporta la combinazione di unità da 3,8 TB, 7,6 TB e 15,3 TB con unità da 30 TB e 60 TB. Queste unità in uno shelf misto verranno automaticamente inserite in un singolo pool di dischi senza supporto RAID. + NOTA: i pool di dischi creati automaticamente possono essere eliminati tramite SANtricity System Manager o SANtricity CLI. Per ulteriori informazioni, vedi "Elimina un pool di dischi - SANtricity CLI Guide" e "Elimina un pool o un gruppo di volumi - SANtricity System Manager Guide".

Interfacce

Disponibile con le seguenti interfacce:

  • 200Gb NVMe / TCP

  • 200 GB NVMe/RoCE

  • 64Gb NVMe / Fibre Channel

  • 200 GB NVMe/IB

  • 64Gb Fibre Channel

Modelli E4000
Dimensioni dei rack

  • 2U12 (2 unità rack; 12 unità)

    E4000 2U

  • 4U60 (4 unità rack; 60 unità)

    E4000 4U
Dischi

Supporta i seguenti tipi di dischi:

  • NL-SAS da 3.5" (fino a 300)

  • SSD SAS da 2.5" (fino a 120)

Interfacce

Disponibile con le seguenti interfacce:

  • 25 GB iSCSI

  • SAS 12 GB

  • 1Gb o 10Gb Base-T iSCSI

  • ISCSI da 1GB Gbit, 10Gb Gbit o 25GB Gbit

  • FC da 8GB GB, 16GB GB o 32GB GB

Modelli EF600
Dimensioni dei rack

2U24 (2 unità rack; 24 unità)

EF600 2U

Dischi

  • Unità SSD NVMe: Fino a 24 unità SSD NVMe nello shelf del controller.

  • Unità NL-SAS con shelf di espansione: Qualsiasi combinazione di shelf DE212C e DE460C non deve superare un totale di 420 slot per unità NL-SAS e 7 shelf di espansione, a meno che non si utilizzino solo shelf DE212C, sono consentiti 8 shelf DE212C. Ad esempio, 7 shelf DE460C o 8 shelf DE212C o 5 shelf DE460C più 2 shelf DE212.

  • Unità SSD SAS con shelf di espansione: Qualsiasi combinazione di shelf DE212C, DE224C e DE460C non deve superare un totale di 96 slot per unità SSD SAS e 7 shelf di espansione, a meno che non vengano utilizzati solo shelf DE212C, sono consentiti 8 shelf DE212C. Ad esempio, 1 shelf DE460C più 1 shelf DE224C più 1 shelf DE212C o 4 shelf DE224C o 8 shelf DE212C.

  • Supporto di due schede di interfaccia host per controller.

    • In alternativa, supporto per una scheda di interfaccia host 200GB IB per controller.

  • Supporto per una scheda di espansione SAS opzionale, per il collegamento degli shelf di espansione SAS.

    • L'espansione SAS è supportata solo nelle configurazioni con una scheda di interfaccia host per controller.

Nota Per SANtricity OS 11,80GA e versioni successive, EF600 supporta le configurazioni di shelf di espansione senza dischi nello slot di base Quando si utilizza questa configurazione, assicurarsi che le unità siano inserite nello shelf di espansione e collegate correttamente al vassoio di base prima di accendere il sistema.
Interfacce

Disponibile con le seguenti interfacce:

  • 25 GB iSCSI

  • 32 GB NVMe/Fibre Channel

  • SCSI/Fibre Channel da 32 GB

  • ISER/IB da 100 GB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

  • ISER/IB da 200 GB

  • 200 GB NVMe/IB

  • 200 GB NVMe/RoCE

Modelli EF600C
Dimensioni dei rack

2U24 (2 unità rack; 24 unità)

EF600 2U

Dischi

  • Supporto di dischi SSD NVMe di capacità da 30TB TB o 60TB TB.

    • Compatibile con l'utilizzo di Dynamic Disk Pool solo senza supporto RAID legacy.

  • Unità SSD NVMe: Fino a 24 unità SSD NVMe nello shelf del controller.

  • Supporto di due schede di interfaccia host per controller.

    • In alternativa, supporto per una scheda di interfaccia host 200GB IB per controller.

    • Nessun supporto per le configurazioni shelf di espansione.

  • Un pool di dischi singolo viene creato automaticamente se durante l'avvio del sistema sono presenti un numero sufficiente di unità non assegnate.

    Nota I pool di dischi creati automaticamente possono essere eliminati tramite SANtricity System Manager o SANtricity CLI. Per ulteriori informazioni, vedi "Elimina un pool di dischi - SANtricity CLI Guide" e "Elimina un pool o un gruppo di volumi - SANtricity System Manager Guide".
Interfacce

Disponibile con le seguenti interfacce:

  • 25 GB iSCSI

  • 32 GB NVMe/Fibre Channel

  • SCSI/Fibre Channel da 32 GB

  • ISER/IB da 100 GB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

  • ISER/IB da 200 GB

  • 200 GB NVMe/IB

  • 200 GB NVMe/RoCE

Modelli EF300
Dimensioni dei rack

2U24 (2 unità rack; 24 unità)

EF300 2U

Dischi

  • Unità SSD NVMe: Fino a 24 unità SSD NVMe nello shelf del controller.

  • Unità NL-SAS con shelf di espansione: Qualsiasi combinazione di shelf DE212C e DE460C non deve superare un totale di 240 slot per unità NL-SAS e 4 shelf di espansione, a meno che non si utilizzino solo shelf DE212C, sono consentiti 8 shelf DE212C. Ad esempio, 4 shelf DE460C o 8 shelf DE212C o 2 shelf DE460C più 2 shelf DE212.

  • Unità SSD SAS con shelf di espansione: Qualsiasi combinazione di shelf DE212C, DE224C e DE460C non deve superare un totale di 96 slot per unità SSD SAS e 4 shelf di espansione, a meno che non vengano utilizzati solo shelf DE212C, sono consentiti 8 shelf DE212C. Ad esempio, 1 shelf DE460C più 1 shelf DE224C più 1 shelf DE212C o 4 shelf DE224C o 8 shelf DE212C.

  • Supporto per una scheda di espansione SAS opzionale, per il collegamento degli shelf di espansione SAS.

  • Supporto di una scheda di interfaccia host per controller.

Nota Per SANtricity OS 11,80GA e versioni successive, EF300 supporta le configurazioni di shelf di espansione senza dischi nello slot di base Quando si utilizza questa configurazione, assicurarsi che le unità siano inserite nello shelf di espansione e collegate correttamente al vassoio di base prima di accendere il sistema.
Interfacce

Disponibile con le seguenti interfacce:

  • 25 GB iSCSI

  • 32 GB NVMe/Fibre Channel

  • SCSI/Fibre Channel da 32 GB

  • ISER/IB da 100 GB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

Modelli EF300C
Dimensioni dei rack

2U24 (2 unità rack; 24 unità)

EF300 2U

Dischi

  • Supporto di dischi SSD NVMe di capacità da 30TB TB o 60TB TB.

    • Compatibile con l'utilizzo di Dynamic Disk Pool solo senza supporto RAID legacy.

  • Unità SSD NVMe: Fino a 24 unità SSD NVMe nello shelf del controller.

    • Nessun supporto per le configurazioni shelf di espansione.

  • Supporto di una scheda di interfaccia host per controller.

  • Un singolo pool di dischi viene creato automaticamente se non ci sono abbastanza dischi non assegnati durante l'avvio del sistema.

    Nota I pool di dischi creati automaticamente possono essere eliminati tramite SANtricity System Manager o SANtricity CLI. Per ulteriori informazioni, vedi "Elimina un pool di dischi - SANtricity CLI Guide" e "Elimina un pool o un gruppo di volumi - SANtricity System Manager Guide".
Interfacce

Disponibile con le seguenti interfacce:

  • 25 GB iSCSI

  • 32 GB NVMe/Fibre Channel

  • SCSI/Fibre Channel da 32 GB

  • ISER/IB da 100 GB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

Modelli E2800 (EOA)
Dimensioni dei rack

  • 2U12 (2 unità rack; 12 unità)

  • 2U24 (2 unità rack; 24 unità)

    E2800 2U

  • 4U60 (4 unità rack; 60 unità)

    E2800 4U
Dischi

Supporta i seguenti tipi di dischi:

  • NL-SAS da 3.5" (fino a 180)

  • SSD SAS da 2.5" (fino a 120)

  • HDD SAS da 2.5" (fino a 180)

Interfacce

Disponibile con le seguenti interfacce:

  • SAS 12 GB

  • ISCSI da 10 GB o 25 GB

  • Fibre Channel da 16 GB o 32 GB

Modelli EF280 (EOA)
Dimensioni dei rack

2U24 (2 unità rack; 24 unità)

EF280 2U

Dischi

Supporta fino a 96 unità SSD da 2.5"

Interfacce

Disponibile con le seguenti interfacce:

  • SAS 12 GB

  • ISCSI da 10 GB o 25 GB

  • Fibre Channel da 16 GB o 32 GB

Modelli E5700 (EOA)
Dimensioni dei rack

  • 2U24 (2 unità rack; 24 unità)

    E5700 2U

  • 4U60 (4 unità rack; 60 unità)

    E5700 4U
Dischi

Supporta fino a 480 dei seguenti tipi di dischi:

  • Dischi NL-SAS da 3.5"

  • Unità SSD SAS da 2.5"

  • Unità HDD SAS da 2.5"

Interfacce

Disponibile con le seguenti interfacce:

  • SAS 12 GB

  • ISCSI da 10 GB o 25 GB

  • Fibre Channel da 16 GB o 32 GB

  • 32 GB NVMe/Fibre Channel

  • ISER/IB da 100 GB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

Modelli EF570 (EOA)
Dimensioni dei rack

2U24 (2 unità rack; 24 unità)

EF570 2U

Dischi

Supporta fino a 120 unità SSD da 2.5"

Interfacce

Disponibile con le seguenti interfacce:

  • SAS 12 GB

  • ISCSI da 10 GB o 25 GB

  • Fibre Channel da 16 GB o 32 GB

  • 32 GB NVMe/Fibre Channel

  • ISER/IB da 100 GB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE
