FlexPod Express Topologie
Suggerisci modifiche
PDF
Questa sezione descrive le topologie di esempio per FlexPod Express.
UCS X-Series Direct con FC collegato direttamente e SAN basata su IP

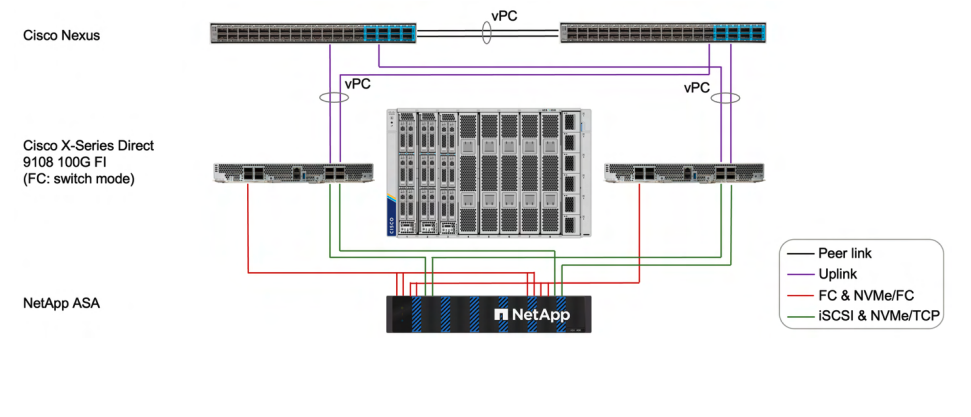

La figura seguente mostra una topologia di esempio UCS X-Series Direct e ASA collegato direttamente per SAN basate su IP e FC.
I requisiti di connettività per questa topologia includono:
-
Connettività del cluster ASA: per un cluster ASA a 2 nodi, i controller possono essere collegati direttamente tra loro tramite cavi, senza utilizzare switch di cluster.
-
Connettività Ethernet per lo storage: i controller di storage NetApp possono essere collegati direttamente ai Fabric Interconnect integrati. I due controller di storage in ASA dispongono di connettività a due fabric IP SAN indipendenti forniti da FI A e FI B.
-
Connettività uplink di rete FI: per la connettività SAN basata su IP, gli switch Nexus uplink non sono coinvolti nei percorsi dati SAN. L'IO SAN va direttamente dai nodi di calcolo UCS allo storage ASA utilizzando le loro connessioni a FI A o FI B. Di conseguenza, è possibile utilizzare gli switch top-of-rack esistenti che supportano VLAN e vPC per fornire accesso di rete esterno all'ambiente della soluzione SAN FlexPod.
-
Per la connettività SAN basata su FC, le porte UCS FI (FC) devono essere configurate come porte breakout.
-
Cisco UCS deve essere configurato in modalità di switching FC quando usato per una soluzione SAN basata su FC.
Il Cisco UCS X-Series Direct può anche utilizzare uno storage collegato allo switch, in modo simile alla X-Series standard, ma utilizzando gli interconnettori fabric integrati invece di quelli esterni.
Per ulteriori informazioni su questa configurazione, vedi "FlexPod SAN Solution con Cisco UCS X-Series Direct e NetApp ASA".
|
La topologia di esempio sopra riportata si riferisce a una soluzione storage tramite NetApp ASA. Tuttavia, la stessa topologia può essere utilizzata anche per NetApp AFF e FAS. Per una configurazione dello storage NAS direct-attached basata su IP che utilizza NetApp AFF o FAS, gli switch Nexus di uplink dovranno essere configurati correttamente per supportare determinati scenari di errore. Consulta il link qui sotto per ulteriori informazioni sulla configurazione. |
Server UCS serie C con storage IP collegato a switch

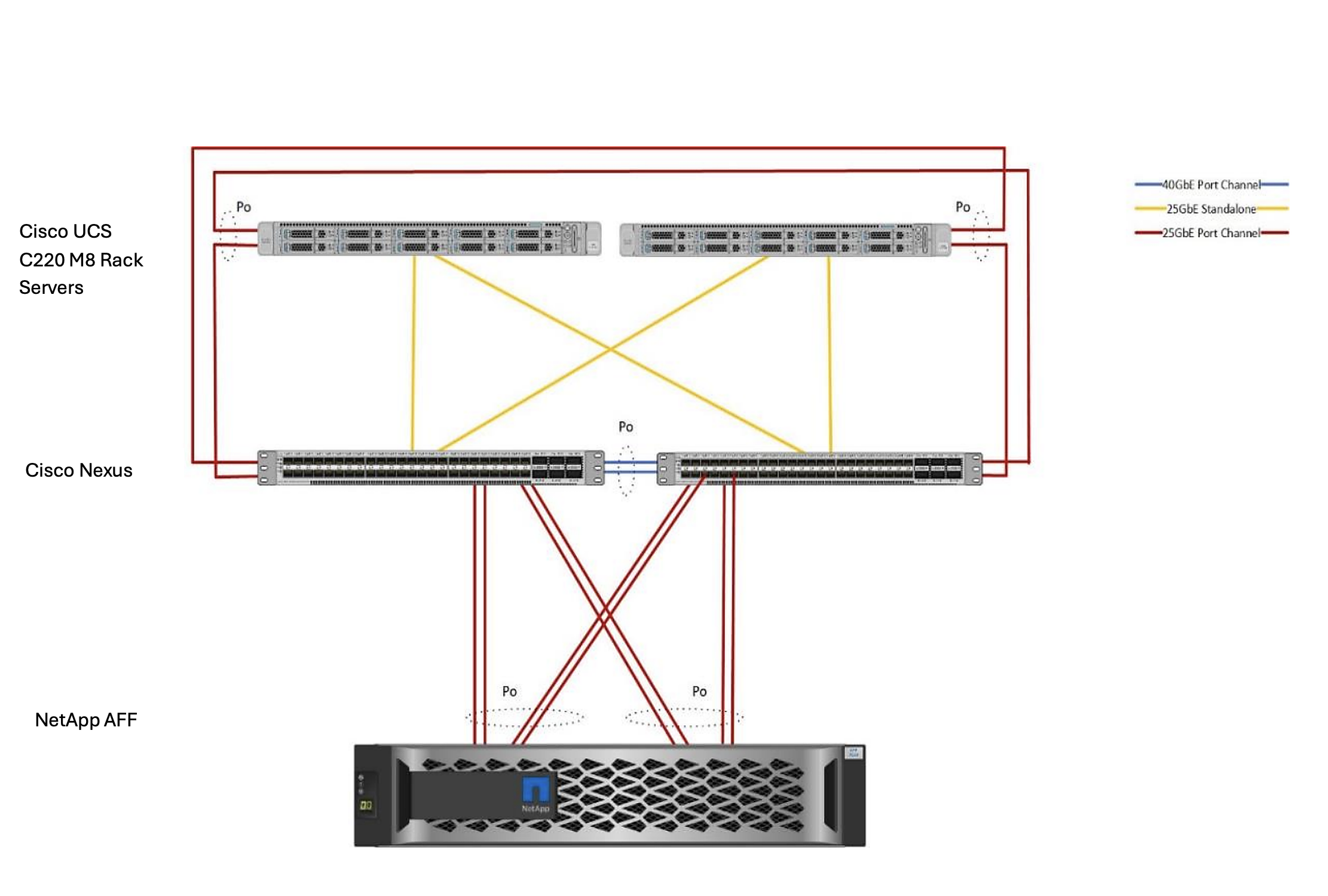

La figura seguente mostra un Cisco UCS C-Series standalone e NetApp AFF.
I requisiti di connettività per questa topologia includono:
-
Connettività del cluster AFF: per un cluster AFF a 2 nodi, i controller possono essere collegati direttamente tra loro tramite cavi, senza utilizzare switch di cluster.
-
Connettività Ethernet per lo storage: i controller di storage NetApp devono essere collegati direttamente agli switch Cisco Nexus.
-
I virtual port channel (vPC) sono necessari per collegare gli switch Cisco Nexus ai controller di storage NetApp.
-
La soluzione può essere scalata fino a 5 server standalone UCS serie C, che richiedono due porte switch su ogni switch per ciascun server.
I sistemi Cisco UCS serie C possono essere gestiti tramite CIMC o la gestione autonoma Cisco Intersight.
|
|
La topologia di esempio sopra riportata si riferisce a una soluzione storage tramite NetApp AFF. Tuttavia, la stessa topologia può essere utilizzata anche per NetApp ASA e FAS. |
Per ulteriori informazioni su questa configurazione, vedi "FlexPod express per VMware vSphere 8.0 con Cisco UCS C-Series Standalone e NetApp AFF".
