Funzionalità opzionali

Collaboratori LuiMK1 netapp-revathid
PDF

In questa sezione vengono descritte le funzioni opzionali di FlexPod Express.

Nota L'avvio SAN è facoltativo ma fortemente consigliato, perché ti permette di spostare il profilo del server durante gli upgrade o le sostituzioni dell'hardware.

Opzione di boot iSCI

I requisiti minimi per l'opzione di avvio iSCSI includono:

  • Una licenza/funzione iSCSI attivata sul controller di storage NetApp

  • Un adattatore Ethernet a due porte da 10 Gbps su ciascun nodo della coppia ha del controller di storage NetApp

  • Un adattatore nel server Cisco UCS in grado di eseguire l'avvio iSCSI

Opzione Direct e Direct-Attached AFF/ASA/FAS di Cisco UCS X-Series

NetApp storage controller possono essere collegati direttamente agli interconnettori fabric di Cisco UCS senza alcuno switch SAN a monte. FlexPod Express supporta sia l'avvio FC che iSCSI con UCS X-Series Direct.

I requisiti hardware e di licenza sono i seguenti:

  • È richiesta una licenza di protocollo per lo storage controller NetApp.

  • Sul server è richiesto un adattatore Cisco UCS (Initiator). Per un elenco degli adattatori Cisco UCS supportati, consultare NetApp "IMT".

  • È necessario un adattatore di destinazione sul controller di storage NetApp.

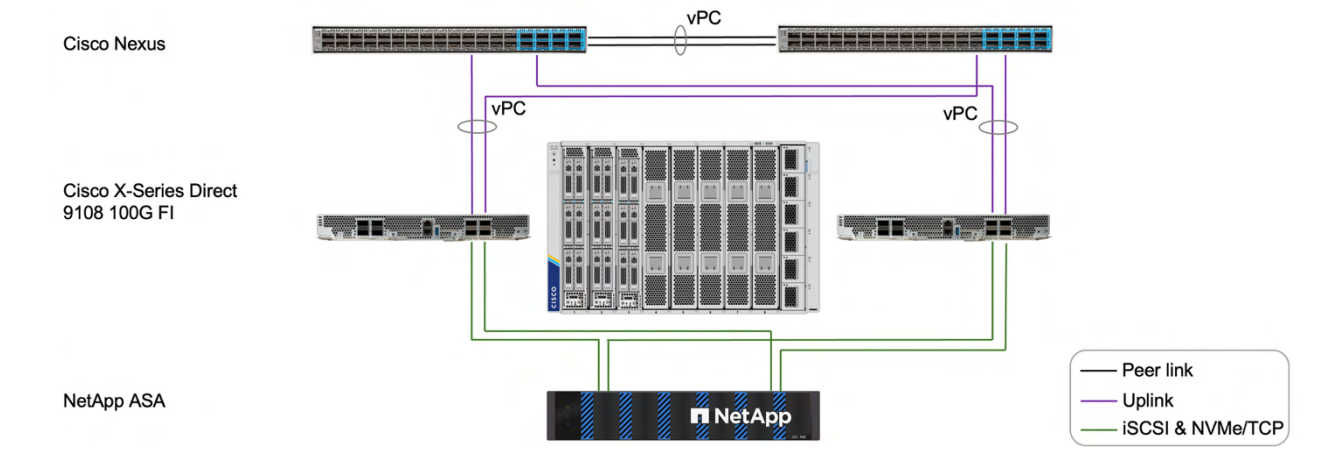

La figura seguente mostra una topologia UCS X-Series Direct e ASA collegata direttamente per SAN basata su IP.

Topologia ASA direct e direct-attached UCS X-Series per SAN basate su IP

Note:

  • Cisco UCS è configurato in modalità di commutazione Ethernet.

  • Le porte iSCSI dalla destinazione alle interconnessioni fabric sono configurate come porte di storage Ethernet per i dati iSCSI.

La figura seguente mostra una topologia UCS X-Series Direct e ASA collegata direttamente per SAN basate su IP e FC.

Topologia ASA diretta e ad accesso diretto UCS X-Series per SAN basate su IP e FC

Note:

  • Cisco UCS è configurato in modalità di commutazione FC.

  • Le porte FC dalla destinazione alle interconnessioni fabric sono configurate come porte di storage FC.

Per ulteriori informazioni su questa configurazione, vedi "FlexPod SAN Solution con Cisco UCS X-Series Direct e NetApp ASA".

Nota Gli esempi sopra utilizzano il NetApp ASA storage controller, ma la stessa configurazione è supportata anche con i NetApp AFF e FAS storage controller.
