Lustre con NetApp E-Series Storage combina il file system parallelo open-source Lustre con lo storage a blocchi NetApp E-Series per offrire una base scalabile e dalle performance elevate per carichi di lavoro ad alta intensità di dati. Ogni building block abbina due nodi server OSS/MDS configurati per l'alta disponibilità (HA) con due array all-flash E-Series. La connettività NVMe-oF di backend trasporta l'I/O a blocchi verso gli array e una rete LNet separata collega i client e i nodi server OSS/MDS per l'accesso parallelo al file system.

Un building block di base ospita il server di gestione (MGS) e i target di metadati iniziali (MDT) e i target di storage a oggetti (OST). Ulteriori building block si registrano rispetto all'MGS di base per scalare la capacità dei metadati, la capacità dei dati e il throughput man mano che aumentano le esigenze di carico di lavoro.

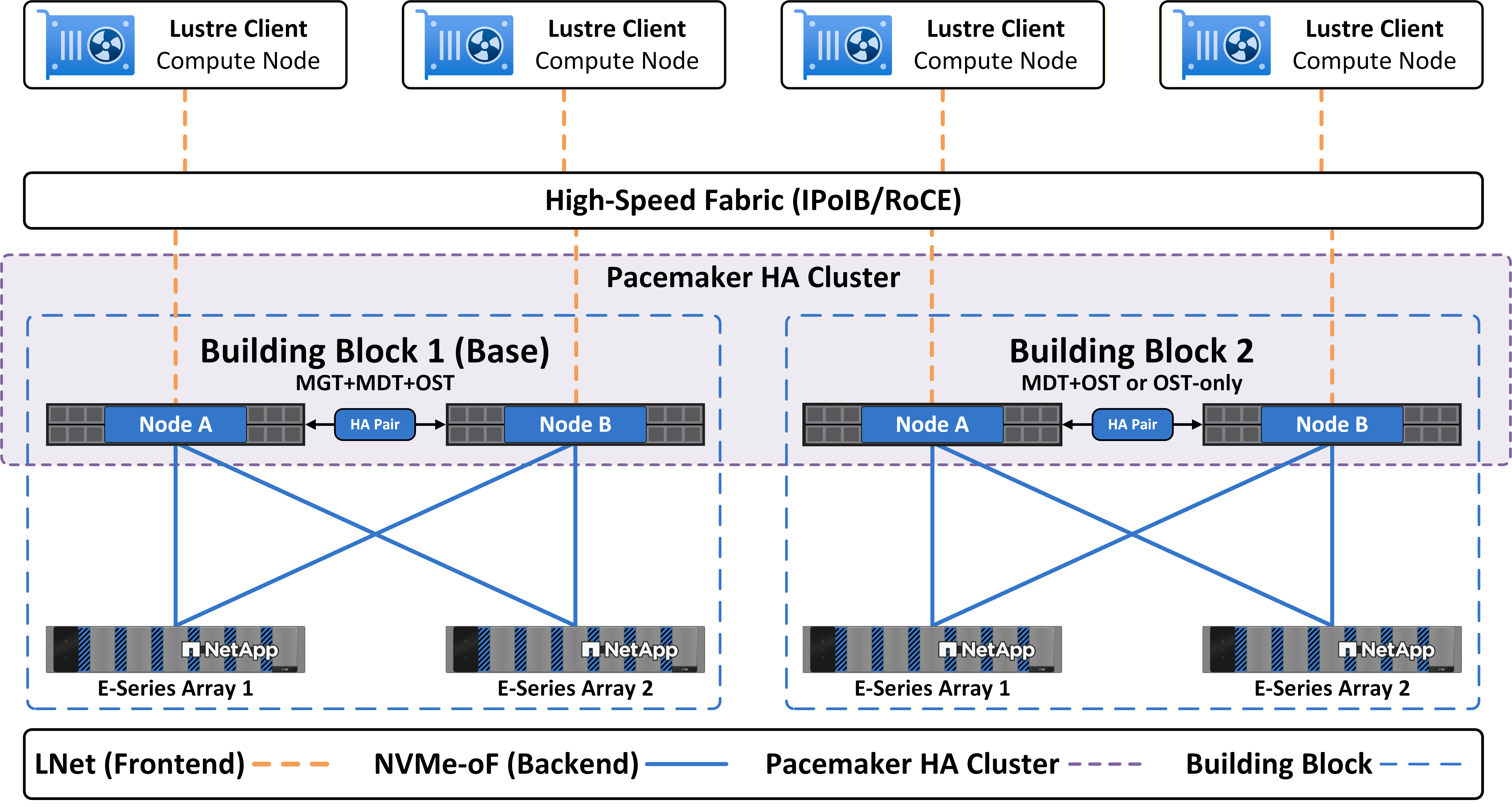

La figura seguente mostra un esempio di implementazione con più building block e client Lustre connessi tramite LNet.
