5. Progettazione della soluzione e dettagli dell'architettura di storage

Collaboratori nkarthik
PDF

Karthikeyan Nagalingam, NetApp

[[5-1-design-principles]]
== 5.1 Principi di progettazione

Configurazione al posto delle modifiche al codice; confini di fase espliciti con contratti tipizzati; instradamento coerente degli artefatti; convalida fail-fast con errori utilizzabili; neutralità del livello di storage.

[[5-2-stage-design-summary]]
== 5.2 Riepilogo della progettazione della fase

Fase Riepilogo della progettazione

Ingestione

ingestion_tool`seleziona `s3_direct, none, airbyte, o nifi; restituisce metadati normalizzati

Preparazione dei dati

Rileva/accetta chiavi tabulari raw di StorageGRID; normalizza Airbyte/CSV semplice; produce suddivisioni di training/validazione/inferenza deterministiche; scrive un prefisso di dati preparati con timestamp di esecuzione e un manifest nel bucket NAS ONTAP

Mobilità dei dati (XCP)

Copia i dati preparati dall'esportazione NFS NAS di ONTAP; xcp_copy_destination gestisce il target XCP e il percorso di lettura per il training

Formazione del modello

Esegue il training in locale o dalla destinazione XCP (S3/LustreFS); rilevamento multi-formato (CSV/Parquet/JSON)

Ottimizzazione

Materializza il modello base dalla destinazione partial_fit; con set di classi espanso; ripubblica il modello ottimizzato

Inferenza

Materializza artefatti ottimizzati dalla stessa destinazione XCP; ambito di suddivisione/testo configurabile

Checkpoint/Resume

write_stage_checkpoint memorizza il record di completamento; _small_resume_guard convalida/riutilizza nelle esecuzioni successive

Archiviazione

model_training`archivia immediatamente i modelli core addestrati; `inferencing attende le previsioni e archivia l'intero set di risultati; inclusione opzionale dell'input XCP e pulizia della cartella raw

[[5-3-configuration-driven-philosophy]]
== 5.3 Filosofia basata sulla configurazione

Tutte le selezioni relative a storage non segreto, motore e comportamento sono dag_run.conf parametri: il passaggio tra S3 e LustreFS, o tra Python e Spark, non richiede alcuna modifica al codice, mentre lo storage segreto gestito da Airflow risolve le credenziali necessarie.

[[5-4-storage-architecture-detail]]
== 5.4 Dettagli dell'architettura dello storage

L'architettura dello storage separa il ciclo di vita dell'AI in livelli costruiti ad hoc: StorageGRID contiene oggetti raw e di archivio, il bucket NAS ONTAP contiene set di dati preparati e contrassegnati con l'esecuzione, e ONTAP S3 o LustreFS fornisce il livello di addestramento attivo selezionato. Questa separazione mantiene i dati di origine, i dati preparati, gli artefatti del modello e le evidenze archiviate gestibili in modo indipendente, preservando al contempo la tracciabilità condivisa run_stamp.

[[5-4-1-storage-layout-diagrams]]
=== 5.4.1 Diagrammi del layout dello storage

Livello Percorso di storage logico Contenuti / Artefatti memorizzati

StorageGRID Raw Tier

s3://raw_bucket/raw_prefix/

Parti CSV tabulari (tabular_part_*.csv), input di testo (text_base.json, text_finetune.json, text_infer.json)

Tier Prepared ONTAP NAS

s3://prepared_bucket/prepared_prefix/run_stamp/

Divisioni formattate (data/tabular_*.csv), file di testo, data_prep_manifest.json, tabelle Lakehouse (tables/ Delta/Iceberg)

Livello di addestramento attivo (XCP Dest)

<xcp_prefix>/formatted/run_stamp/

Suddivisioni dei dati copiati, binari del modello addestrato (artifacts/*.bin), metriche di valutazione (artifacts/*_metrics.json)

Tier di archiviazione StorageGRID

s3://archive_bucket/archive_prefix/stage/run_stamp/

Artefatti del modello di base o del modello completo a livello di fase, evidenze di previsione (tabular_predictions.csv, text_predictions.json)

Lineage e flusso tra livelli

Raw → Preparato → Active Tier → Archival

Spostamento dei dati end-to-end e tracciabilità degli artefatti collegati in tutti i tier di storage tramite la condivisione run_stamp

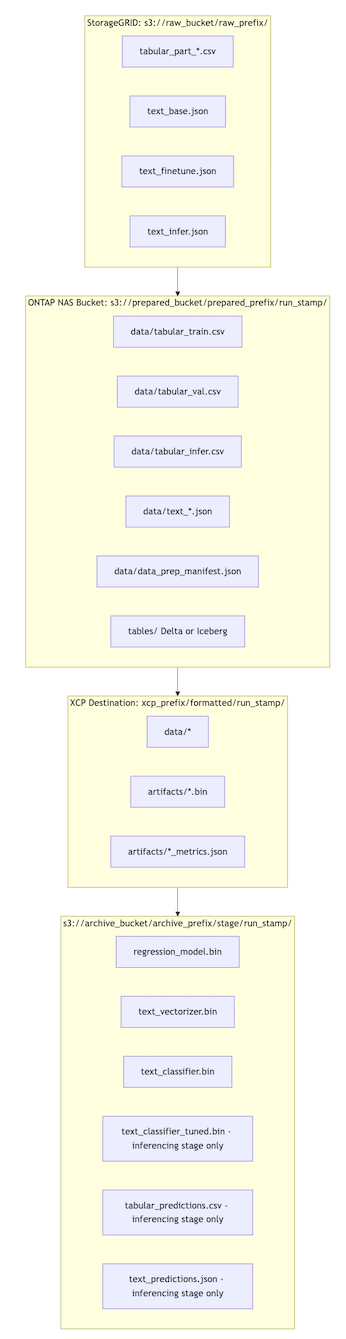

Questo diagramma illustra la struttura logica dei bucket e dei prefissi per una singola esecuzione della pipeline in tutti i livelli di storage:

Layout logico dello storage per una singola esecuzione della pipeline

[[5-4-2-storage-sizing-guidance]]
=== 5.4.2 Guida al dimensionamento dello storage

Dimensiona ciascun livello in modo indipendente in base al suo ruolo e alla policy di conservazione. L'ONTAP NAS e la destinazione XCP selezionata devono supportare esecuzioni attive simultanee, mentre la capacità di StorageGRID è determinata principalmente dalla conservazione dei dati raw e di archiviazione. Includi la capacità di lavoro temporanea e il margine di crescita quando pianifichi la concorrenza di picco della pipeline.

Livello Base di dimensionamento

Bucket raw di StorageGRID

Volume di ingestione × periodo di conservazione

bucket di dati preparati ONTAP NAS

Dimensione del dataset preparato × numero di esecuzioni mantenute

Destinazione XCP (S3 o Lustre)

Dimensione massima del set di dati di addestramento simultaneo + overhead dell'artefatto del modello

Bucket di archiviazione

Politica di conservazione × selezione della fase di archiviazione (model_training = più piccolo; inferencing = più grande)

[[5-4-3-storage-performance-considerations]]
=== 5.4.3 Considerazioni sulle performance dello storage

La destinazione XCP viene selezionata per ogni esecuzione con xcp_copy_destination, consentendo alle performance dello storage di adattarsi al carico di lavoro anziché forzare ogni carico di lavoro su un singolo livello. Seleziona LustreFS per set di dati con un elevato numero di righe, molti lettori simultanei o training a uso intensivo di I/O. Seleziona ONTAP S3 per carichi di lavoro con accesso elastico e attenti ai costi, i cui requisiti di performance non richiedono un file system parallelo. In entrambi i casi, XCP mantiene i dati e gli artefatti del modello allineati con il livello di training selezionato.
