Proteggi le VM in Red Hat OpenShift Virtualization utilizzando Trident Protect
Suggerisci modifiche
PDF
Proteggi le VM in OpenShift Virtualization utilizzando snapshot e backup. Questa procedura include la creazione di un AppVault utilizzando l'archiviazione di oggetti ONTAP S3, la configurazione Trident Protect per acquisire i dati della VM, inclusi gli oggetti delle risorse Kubernetes, i volumi persistenti e le immagini interne, e il ripristino dei dati quando necessario.
Le macchine virtuali nell'ambiente di virtualizzazione OpenShift sono applicazioni containerizzate che vengono eseguite nei nodi worker della piattaforma OpenShift Container. È importante proteggere i metadati delle VM e i dischi persistenti delle VM, in modo che sia possibile recuperarli quando vengono persi o danneggiati.
I dischi persistenti delle VM di virtualizzazione OpenShift possono essere supportati dallo storage ONTAP integrato nel cluster OpenShift utilizzando"Trident CSI" . In questa sezione utilizziamo"Trident protetto" per creare snapshot e backup di VM, inclusi i relativi volumi di dati su ONTAP Object Storage.
Quando necessario, eseguiamo il ripristino da uno snapshot o da un backup.
Trident Protect consente snapshot, backup, ripristino e disaster recovery di applicazioni e VM su un cluster OpenShift. Per le VM di OpenShift Virtualization, i dati che possono essere protetti con Trident Protect includono oggetti di risorse Kubernetes associati alle VM, volumi persistenti e immagini interne.
Di seguito sono riportate le versioni dei vari componenti utilizzati per gli esempi in questa sezione
Crea App Vault per Object Storage
Crea AppVault
Prima di creare snapshot e backup per un'applicazione o una macchina virtuale, è necessario configurare un Object Storage in Trident Protect per archiviare snapshot e backup. Ciò avviene utilizzando il bucket CR. Solo gli amministratori possono creare un bucket CR e configurarlo. In Trident Protect il bucket CR è noto come AppVault. Gli oggetti AppVault sono la rappresentazione dichiarativa del flusso di lavoro Kubernetes di un bucket di archiviazione. Un CR di AppVault contiene le configurazioni necessarie affinché un bucket venga utilizzato nelle operazioni di protezione, come backup, snapshot, operazioni di ripristino e replica SnapMirror .
In questo esempio mostreremo l'uso di ONTAP S3 come storage di oggetti. Ecco il flusso di lavoro per la creazione di AppVault CR per ONTAP S3: 1. Creare un server di archiviazione oggetti S3 nell'SVM nel cluster ONTAP . 2. Crea un bucket nell'Object Store Server. 3. Creare un utente S3 nell'SVM. Conservare la chiave di accesso e la chiave segreta in un luogo sicuro. 4. In OpenShift, crea un segreto per archiviare le credenziali ONTAP S3. 5. Creare un oggetto AppVault per ONTAP S3
Configurare Trident Protect AppVault per ONTAP S3
# alias tp='tridentctl-protect'
# cat appvault-secret.yaml
apiVersion: v1
stringData:
accessKeyID: "<access key of S3>"
secretAccessKey: "<secret access key of S3>"
# you can also provide base 64 encoded values instead of string values
#data:
# base 64 encoded values
# accessKeyID: < base 64 encoded access key>
# secretAccessKey: <base 64 encoded secretAccess key>
kind: Secret
metadata:
name: appvault-secret
namespace: trident-protect
type: Opaque
# cat appvault.yaml
apiVersion: protect.trident.netapp.io/v1
kind: AppVault
metadata:
name: ontap-s3-appvault
namespace: trident-protect
spec:
providerConfig:
azure:
accountName: ""
bucketName: ""
endpoint: ""
gcp:
bucketName: ""
projectID: ""
s3:
bucketName: trident-protect
endpoint: <lif for S3 access>
secure: "false"
skipCertValidation: "true"
providerCredentials:
accessKeyID:
valueFromSecret:
key: accessKeyID
name: appvault-secret
secretAccessKey:
valueFromSecret:
key: secretAccessKey
name: appvault-secret
providerType: OntapS3
# oc create -f appvault-secret.yaml -n trident-protect
# oc create -f appvault.yaml -n trident-protect
Creare una VM in OpenShift Virtualization
Creare una VM in OpenShift Virtualization

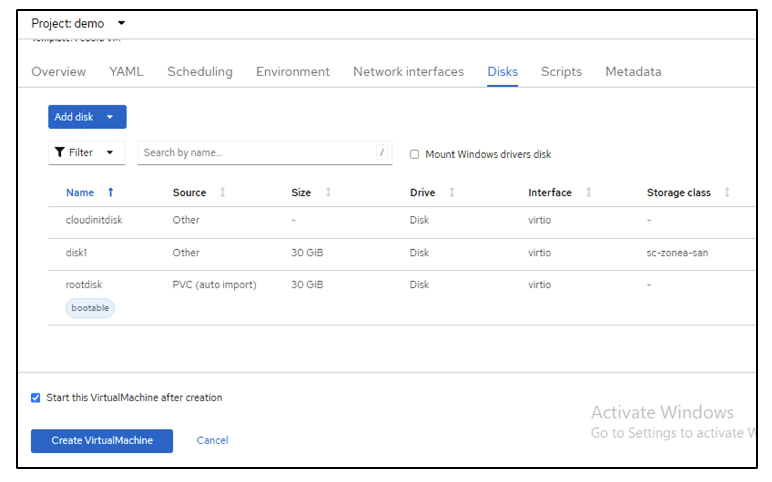

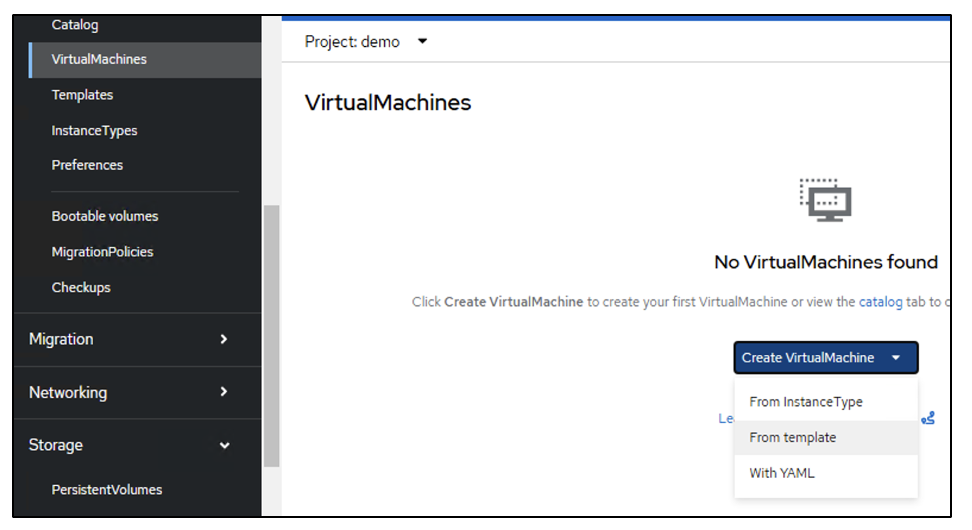

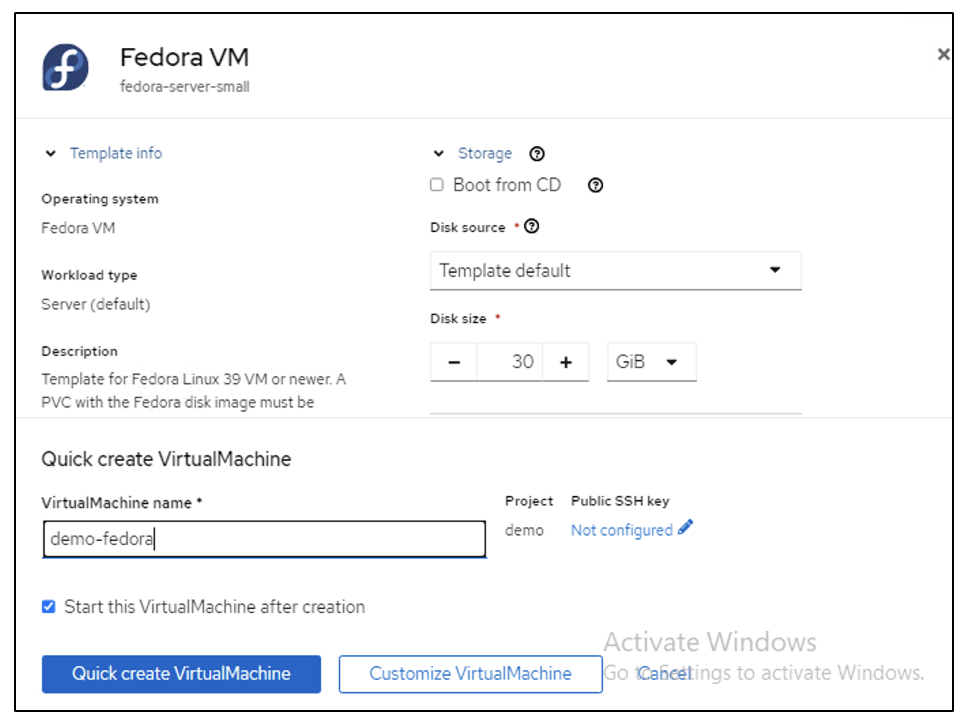

Gli screenshot seguenti mostrano la creazione della VM (demo-fedora nello spazio dei nomi demo) dalla console utilizzando il modello. Il disco radice sceglie automaticamente la classe di archiviazione predefinita, quindi verificare che la classe di archiviazione predefinita sia impostata correttamente. In questa configurazione, la classe di archiviazione predefinita è sc-zonea-san. Quando si crea il disco aggiuntivo, assicurarsi di scegliere la classe di archiviazione sc-zonea-san e di selezionare la casella di controllo "Applica impostazioni di archiviazione ottimizzate". In questo modo le modalità di accesso verranno impostate su RWX e la modalità volume su Blocco.
|
Trident supporta la modalità di accesso RWX in modalità Block Volume per SAN (iSCSI, NVMe/TCP e FC). (È la modalità di accesso predefinita per NAS). La modalità di accesso RWX è necessaria se in un secondo momento è necessario eseguire la migrazione live delle VM. |
Crea un'app
Crea app

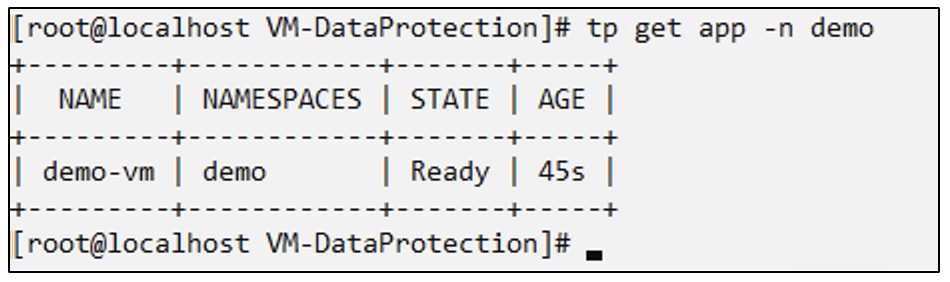

Creare un'app Trident Protect per la VM
Nell'esempio, lo spazio dei nomi demo ha una VM e tutte le risorse dello spazio dei nomi vengono incluse durante la creazione dell'app.
# alias tp='tridentctl-protect'
# tp create app demo-vm --namespaces demo -n demo --dry-run > app.yaml
# cat app.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Application
metadata:
creationTimestamp: null
name: demo-vm
namespace: demo
spec:
includedNamespaces:
- namespace: demo
# oc create -f app.yaml -n demo
Proteggi l'app creando un backup
Crea backup
Crea un backup su richiesta
Creare un backup per l'app (demo-vm) creata in precedenza che includa tutte le risorse nello spazio dei nomi demo. Fornire il nome dell'appvault in cui verranno archiviati i backup.
# tp create backup demo-vm-backup-on-demand --app demo-vm --appvault ontap-s3-appvault -n demo
Backup "demo-vm-backup-on-demand" created.

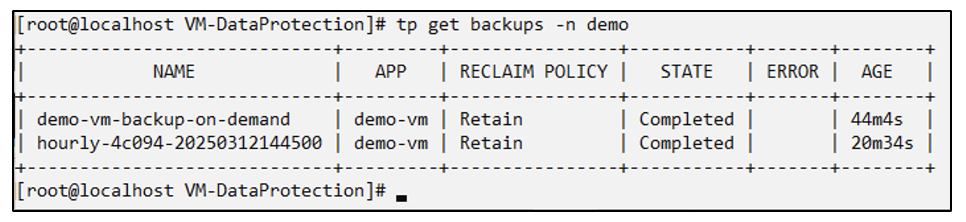

Crea backup pianificati
Creare una pianificazione per i backup specificando la granularità e il numero di backup da conservare.
# tp create schedule backup-schedule1 --app demo-vm --appvault ontap-s3-appvault --granularity Hourly --minute 45 --backup-retention 1 -n demo --dry-run>backup-schedule-demo-vm.yaml
schedule.protect.trident.netapp.io/backup-schedule1 created
#cat backup-schedule-demo-vm.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Schedule
metadata:
creationTimestamp: null
name: backup-schedule1
namespace: demo
spec:
appVaultRef: ontap-s3-appvault
applicationRef: demo-vm
backupRetention: "1"
dayOfMonth: ""
dayOfWeek: ""
enabled: true
granularity: Hourly
hour: ""
minute: "45"
recurrenceRule: ""
snapshotRetention: "0"
status: {}
# oc create -f backup-schedule-demo-vm.yaml -n demo
Ripristina dal backup
Ripristina dai backup
Ripristina la VM nello stesso namespace
Nell'esempio, il backup demo-vm-backup-on-demand contiene il backup con demo-app per la VM Fedora.

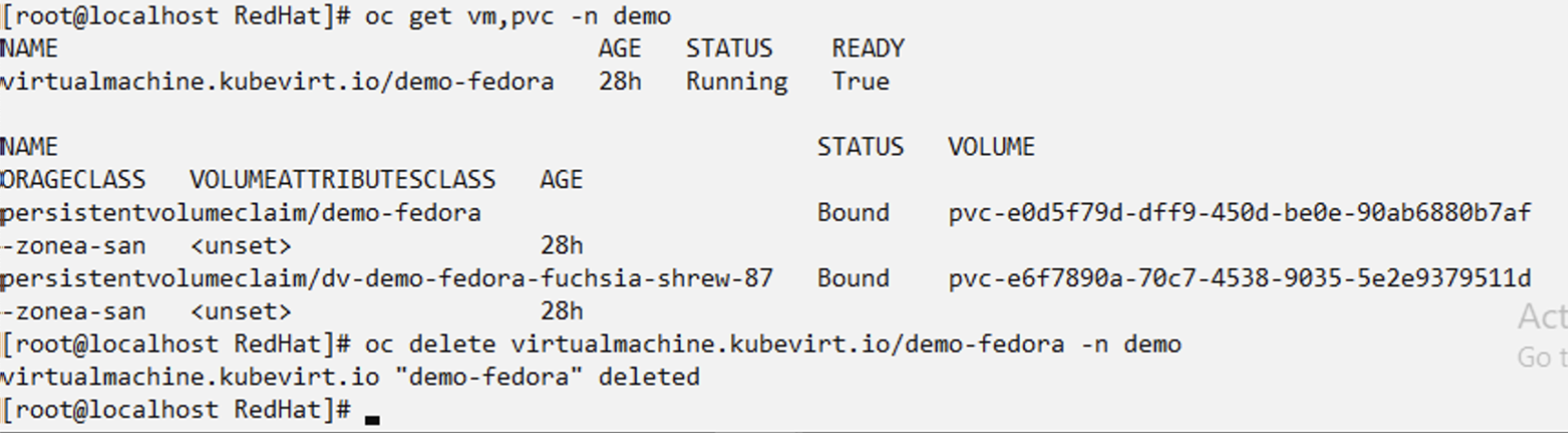

Per prima cosa, elimina la VM e assicurati che i PVC, il pod e gli oggetti VM vengano eliminati dallo spazio dei nomi "demo"
Ora, crea un oggetto di ripristino tramite backup sul posto.
# tp create bir demo-fedora-restore --backup demo/demo-vm-backup-on-demand -n demo --dry-run>vm-demo-bir.yaml
# cat vm-demo-bir.yaml
apiVersion: protect.trident.netapp.io/v1
kind: BackupInplaceRestore
metadata:
annotations:
protect.trident.netapp.io/max-parallel-restore-jobs: "25"
creationTimestamp: null
name: demo-fedora-restore
namespace: demo
spec:
appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/backups/demo-vm-backup-on-demand_f6af3513-9739-480e-88c7-4cca45808a80
appVaultRef: ontap-s3-appvault
resourceFilter: {}
status:
postRestoreExecHooksRunResults: null
state: ""
# oc create -f vm-demo-bir.yaml -n demo
backupinplacerestore.protect.trident.netapp.io/demo-fedora-restore created
Verificare che la VM, i pod e i PVC siano ripristinati
Ripristina la VM in uno spazio dei nomi diverso
Per prima cosa crea un nuovo namespace in cui vuoi ripristinare l'app, in questo esempio demo2. Quindi creare un oggetto di backup e ripristino
# tp create br demo2-fedora-restore --backup demo/hourly-4c094-20250312154500 --namespace-mapping demo:demo2 -n demo2 --dry-run>vm-demo2-br.yaml
# cat vm-demo2-br.yaml
apiVersion: protect.trident.netapp.io/v1
kind: BackupRestore
metadata:
annotations:
protect.trident.netapp.io/max-parallel-restore-jobs: "25"
creationTimestamp: null
name: demo2-fedora-restore
namespace: demo2
spec:
appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/backups/hourly-4c094-20250312154500_aaa14543-a3fa-41f1-a04c-44b1664d0f81
appVaultRef: ontap-s3-appvault
namespaceMapping:
- destination: demo2
source: demo
resourceFilter: {}
status:
conditions: null
postRestoreExecHooksRunResults: null
state: ""
# oc create -f vm-demo2-br.yaml -n demo2

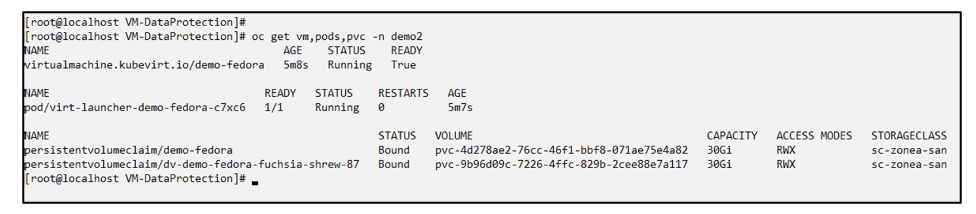

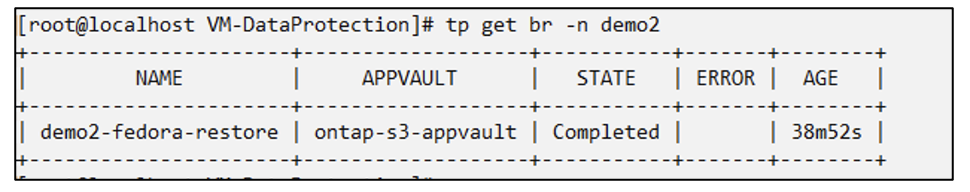

Verificare che la VM, i pod e i pvc siano creati nel nuovo namespace demo2.
Proteggi l'app utilizzando gli snapshot
Crea snapshot
Crea uno snapshot on-demand Crea uno snapshot per l'app e specifica l'appvault in cui deve essere archiviato.
# tp create snapshot demo-vm-snapshot-ondemand --app demo-vm --appvault ontap-s3-appvault -n demo --dry-run
# cat demo-vm-snapshot-on-demand.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Snapshot
metadata:
creationTimestamp: null
name: demo-vm-snapshot-ondemand
namespace: demo
spec:
appVaultRef: ontap-s3-appvault
applicationRef: demo-vm
completionTimeout: 0s
volumeSnapshotsCreatedTimeout: 0s
volumeSnapshotsReadyToUseTimeout: 0s
status:
conditions: null
postSnapshotExecHooksRunResults: null
preSnapshotExecHooksRunResults: null
state: ""
# oc create -f demo-vm-snapshot-on-demand.yaml
snapshot.protect.trident.netapp.io/demo-vm-snapshot-ondemand created

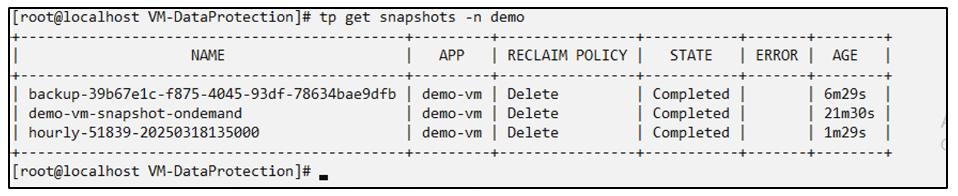

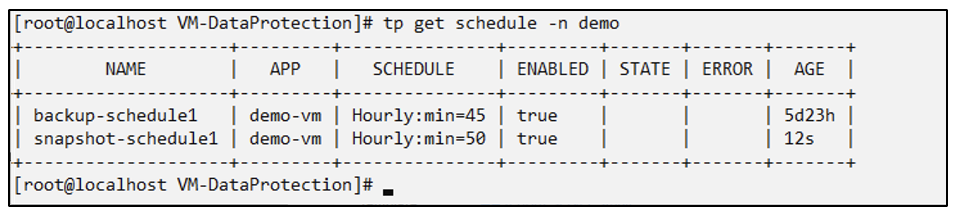

Crea una pianificazione per gli snapshot Crea una pianificazione per gli snapshot. Specificare la granularità e il numero di snapshot da conservare.
# tp create Schedule snapshot-schedule1 --app demo-vm --appvault ontap-s3-appvault --granularity Hourly --minute 50 --snapshot-retention 1 -n demo --dry-run>snapshot-schedule-demo-vm.yaml
# cat snapshot-schedule-demo-vm.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Schedule
metadata:
creationTimestamp: null
name: snapshot-schedule1
namespace: demo
spec:
appVaultRef: ontap-s3-appvault
applicationRef: demo-vm
backupRetention: "0"
dayOfMonth: ""
dayOfWeek: ""
enabled: true
granularity: Hourly
hour: ""
minute: "50"
recurrenceRule: ""
snapshotRetention: "1"
status: {}
# oc create -f snapshot-schedule-demo-vm.yaml
schedule.protect.trident.netapp.io/snapshot-schedule1 created
Ripristina da snapshot
Ripristina da snapshot
Ripristinare la VM dallo snapshot nello stesso namespace Eliminare la VM demo-fedora dal namespace demo2.
Creare un oggetto snapshot-in-place-restore dallo snapshot della VM.
# tp create sir demo-fedora-restore-from-snapshot --snapshot demo/demo-vm-snapshot-ondemand -n demo --dry-run>vm-demo-sir.yaml
# cat vm-demo-sir.yaml
apiVersion: protect.trident.netapp.io/v1
kind: SnapshotInplaceRestore
metadata:
creationTimestamp: null
name: demo-fedora-restore-from-snapshot
namespace: demo
spec:
appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/snapshots/20250318132959_demo-vm-snapshot-ondemand_e3025972-30c0-4940-828a-47c276d7b034
appVaultRef: ontap-s3-appvault
resourceFilter: {}
status:
conditions: null
postRestoreExecHooksRunResults: null
state: ""
# oc create -f vm-demo-sir.yaml
snapshotinplacerestore.protect.trident.netapp.io/demo-fedora-restore-from-snapshot created

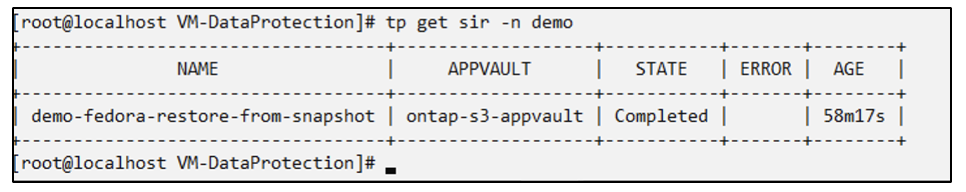

Verificare che la VM e i suoi PVC siano creati nello spazio dei nomi demo.
Ripristina la VM dallo snapshot in uno spazio dei nomi diverso
Eliminare la VM nello spazio dei nomi demo2 precedentemente ripristinata dal backup.
Creare l'oggetto di ripristino dello snapshot dallo snapshot e fornire la mappatura dello spazio dei nomi.
# tp create sr demo2-fedora-restore-from-snapshot --snapshot demo/demo-vm-snapshot-ondemand --namespace-mapping demo:demo2 -n demo2 --dry-run>vm-demo2-sr.yaml
# cat vm-demo2-sr.yaml
apiVersion: protect.trident.netapp.io/v1
kind: SnapshotRestore
metadata:
creationTimestamp: null
name: demo2-fedora-restore-from-snapshot
namespace: demo2
spec:
appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/snapshots/20250318132959_demo-vm-snapshot-ondemand_e3025972-30c0-4940-828a-47c276d7b034
appVaultRef: ontap-s3-appvault
namespaceMapping:
- destination: demo2
source: demo
resourceFilter: {}
status:
postRestoreExecHooksRunResults: null
state: ""
# oc create -f vm-demo2-sr.yaml
snapshotrestore.protect.trident.netapp.io/demo2-fedora-restore-from-snapshot created
Verificare che la VM e i suoi PVC siano ripristinati nel nuovo namespace demo2.
Ripristina una VM specifica
Selezione di VM specifiche in uno spazio dei nomi per creare snapshot/backup e ripristinare
Nell'esempio precedente, avevamo una singola VM all'interno di uno spazio dei nomi. Includendo l'intero namespace nel backup, sono state acquisite tutte le risorse associate a quella VM. Nell'esempio seguente, aggiungiamo un'altra VM allo stesso namespace e creiamo un'app solo per questa nuova VM utilizzando un selettore di etichette.
Crea una nuova VM (demo-centos vm) nello spazio dei nomi demo
Etichettare la VM demo-centos e le risorse associate
Verificare che la VM demo-centos e i pvc abbiano le etichette

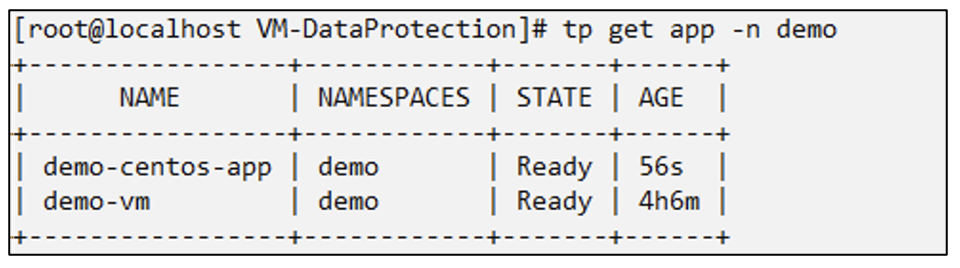

Crea un'app solo per una VM specifica (demo-centos) utilizzando il selettore di etichette
# tp create app demo-centos-app --namespaces 'demo(category=protect-demo-centos)' -n demo --dry-run>demo-centos-app.yaml
# cat demo-centos-app.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Application
metadata:
creationTimestamp: null
name: demo-centos-app
namespace: demo
spec:
includedNamespaces:
- labelSelector:
matchLabels:
category: protect-demo-centos
namespace: demo
status:
conditions: null
# oc create -f demo-centos-app.yaml -n demo
application.protect.trident.netapp.io/demo-centos-app created
Il metodo per creare backup e snapshot su richiesta e in base a una pianificazione è lo stesso mostrato in precedenza. Poiché l'app trident-protect utilizzata per creare snapshot o backup contiene solo la VM specifica dello spazio dei nomi, il ripristino da essi ripristina solo una VM specifica. Di seguito è riportato un esempio di operazione di backup/ripristino.
Crea un backup di una VM specifica in uno spazio dei nomi utilizzando la relativa app
Nei passaggi precedenti è stata creata un'app utilizzando selettori di etichette per includere solo la macchina virtuale CentOS nello spazio dei nomi demo. Crea un backup (backup su richiesta, in questo esempio) per questa app.
# tp create backup demo-centos-backup-on-demand --app demo-centos-app --appvault ontap-s3-appvault -n demo
Backup "demo-centos-backup-on-demand" created.

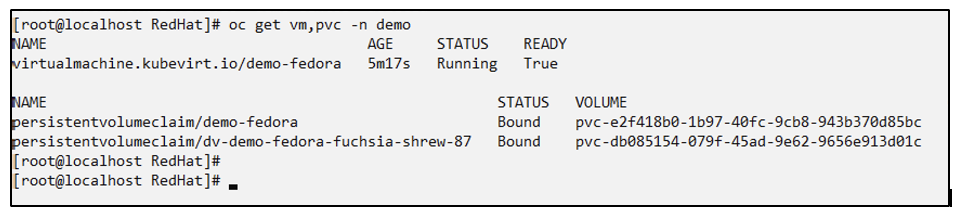

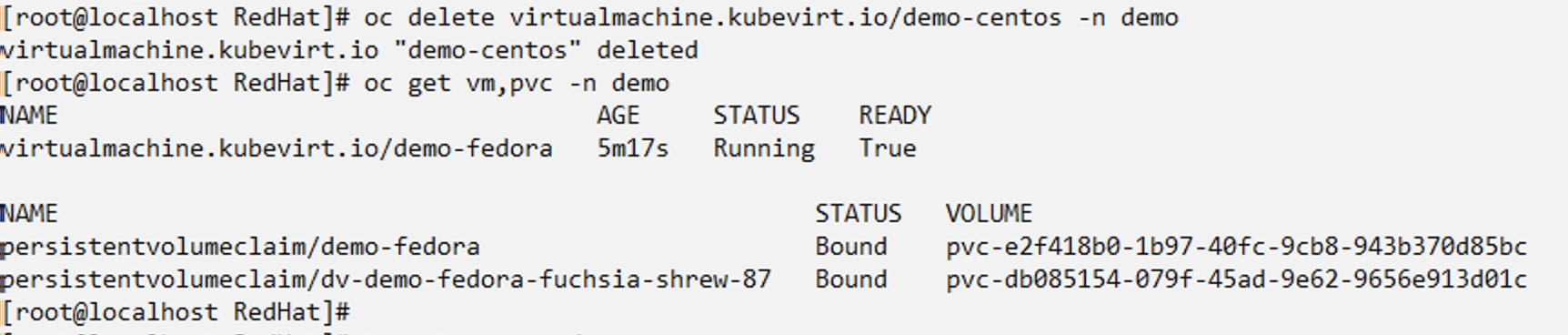

Ripristina una VM specifica nello stesso namespace Il backup di una VM specifica (centos) è stato creato utilizzando l'app corrispondente. Se da questo viene creato un backup-in-place-restore o un backup-restore, verrà ripristinata solo questa specifica VM. Eliminare la VM Centos.
Creare un ripristino sul posto del backup da demo-centos-backup-on-demand e verificare che la VM centos sia stata ricreata.
#tp create bir demo-centos-restore --backup demo/demo-centos-backup-on-demand -n demo
BackupInplaceRestore "demo-centos-restore" created.
Ripristinare una VM specifica in uno spazio dei nomi diverso Creare un ripristino di backup in uno spazio dei nomi diverso (demo3) da demo-centos-backup-on-demand e verificare che la VM centos sia stata ricreata.
# tp create br demo2-centos-restore --backup demo/demo-centos-backup-on-demand --namespace-mapping demo:demo3 -n demo3
BackupRestore "demo2-centos-restore" created.
Dimostrazione video
Il seguente video mostra una dimostrazione della protezione di una VM tramite snapshot
