Scopri l'architettura di Google Cloud NetApp Volumes per l'alta disponibilità di Oracle Database 26ai

06/25/2026 Collaboratori

PDF

Google Cloud NetApp Volumes offre storage a blocchi iSCSI dalle performance elevate per le architetture ad alta disponibilità di Oracle Database 26ai, con replica a livello di storage che accelera significativamente l'inizializzazione del database di standby rispetto ai metodi tradizionali di Oracle RMAN. Scopri l'integrazione di GCNV con Oracle Data Guard, inclusi i percorsi dei dati di riferimento, la topologia di storage e la divisione delle responsabilità tra il pool di storage a blocchi di GCNV e la sincronizzazione continua di Data Guard.

Panoramica sull'architettura

Questa architettura utilizza Google Cloud NetApp Volumes (GCNV) storage a blocchi iSCSI per garantire l'alta disponibilità di Oracle Database 26ai su Google Cloud con Oracle Data Guard.

GCNV offre storage a blocchi dalle performance elevate e accelera l'inizializzazione del database di standby utilizzando replica, snapshot e cloni a livello di storage.

Data Guard offre trasporto continuo dei redo, gestione dei ruoli e orchestrazione del failover (Broker, Fast-Start Failover, Observer).

Strato	Ruolo
GCNV	Storage a blocchi, inizializzazione dello standby, replica dello storage
Data Guard	Sincronizzazione continua, applicazione del redo, commutazione, FSFO

Strato

Ruolo

GCNV

Storage a blocchi, inizializzazione dello standby, replica dello storage

Data Guard

Sincronizzazione continua, applicazione del redo, commutazione, FSFO

La replica GCNV riduce significativamente il tempo di inizializzazione dello standby rispetto alla replica attiva RMAN, spostando i dati a livello di storage invece che tramite i canali del database Oracle.

Utilizza GCNV replicate, snapshot o clone per inizializzare il database standby, quindi attiva Data Guard per la sincronizzazione continua e l'alta disponibilità.

Componente	Dettaglio
Host DB	oracdb1 / oracdb2 - zone diverse, cinque volumi iSCSI GCNV ciascuno
Storage	/u01 + ASM +DATA, +RECO, +FRA su GCNV (ESTERNO)
Inizializzazione standby	GCNV replica / snapshot / clone → Oracle finalizza → Data Guard
HA	Riavvio, standby fisico (MONTATO), broker, FSFO, Observer (oradg-obs)
App	Servizio orclapp (Fase 8.2)

Componente

Dettaglio

Host DB

oracdb1 / oracdb2 - zone diverse, cinque volumi iSCSI GCNV ciascuno

Storage

/u01 + ASM +DATA, +RECO, +FRA su GCNV (ESTERNO)

Inizializzazione standby

GCNV replica / snapshot / clone → Oracle finalizza → Data Guard

Riavvio, standby fisico (MONTATO), broker, FSFO, Observer (oradg-obs)

App

Servizio orclapp (Fase 8.2)

Zoning

Distribuisci un pool GCNV Flex Unified per ogni zona di database e assegna volumi dedicati a ciascun host. Usa i dischi di avvio solo per il sistema operativo.

Esclusi: TDE, RAC, NVMe/TCP, OEM e Active Data Guard (lo standby rimane MOUNTED).

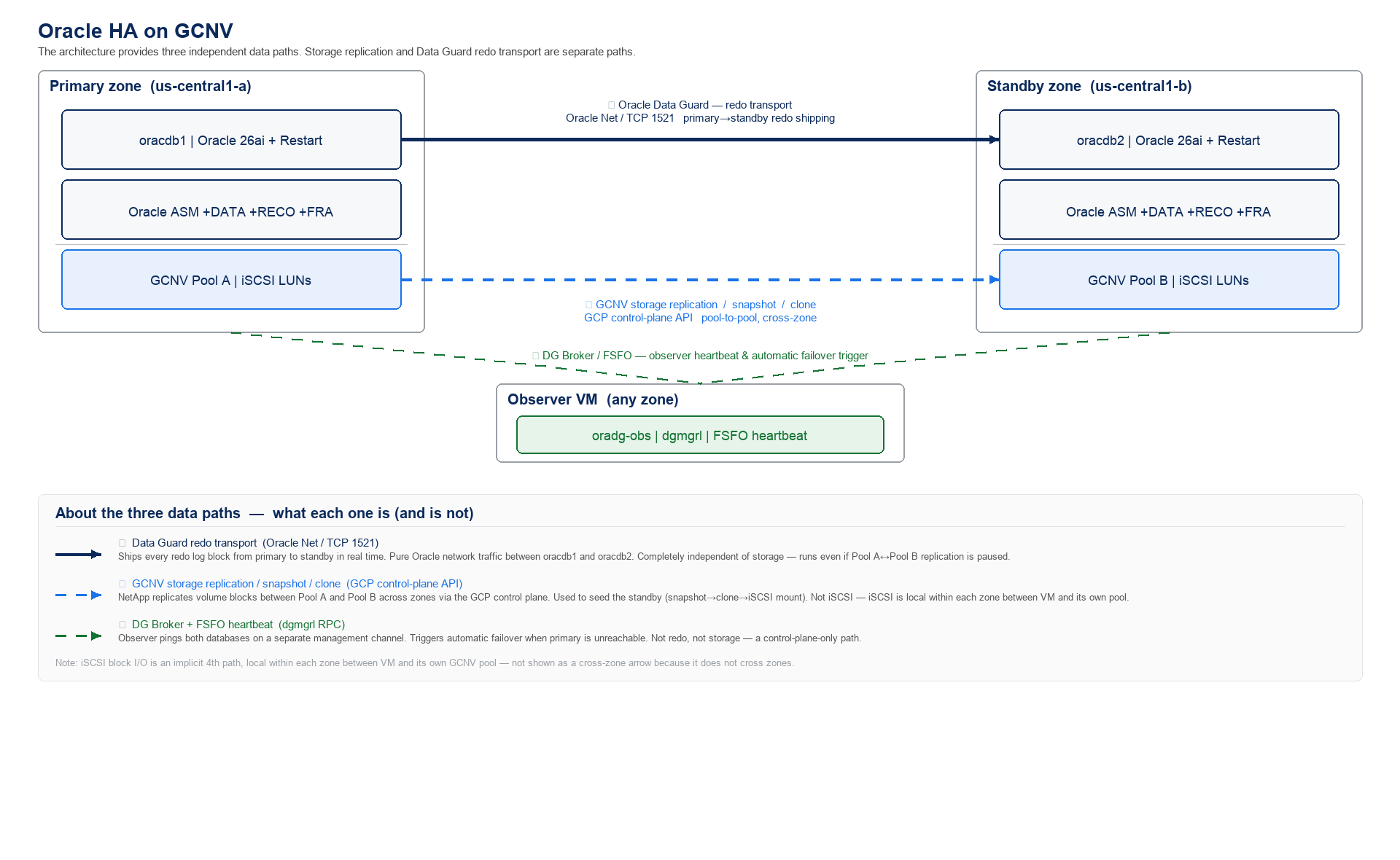

Diagramma di riferimento dell'architettura

L'Architettura della soluzione prevede tre percorsi dati indipendenti. La replica dello storage e il trasporto dei redo di Data Guard sono percorsi separati.

La replica dello storage non è uguale alla replica dei redo

Il percorso 1 sposta i file di dati a livello GCNV per l'inizializzazione dello standby.
Il percorso 2 mantiene i database sincronizzati dopo cutover.
Il percorso 3 orchestra le transizioni di ruolo e il failover automatico tramite Oracle Data Guard Broker e Observer.

Ruoli della piattaforma

La tabella seguente riassume quale livello della piattaforma fornisce i servizi di storage e quale livello fornisce la sincronizzazione del database e il controllo del failover.

Piattaforma	Consegna
GCNV	Volumi iSCSI, snapshot, replica dei volumi (baseline + incrementali) - inizializzazione dello standby
Data Guard	Redo transport, MRP, Broker, FSFO - sincronizzazione continua e failover

Piattaforma

Consegna

GCNV

Volumi iSCSI, snapshot, replica dei volumi (baseline + incrementali) - inizializzazione dello standby

Data Guard

Redo transport, MRP, Broker, FSFO - sincronizzazione continua e failover

La replica GCNV esegue una copia di base, quindi aggiornamenti incrementali a blocchi secondo policy. Data Guard gestisce redo apply e FSFO dopo l'inizializzazione dello standby.

Topologia e storage

Questa topologia assegna i ruoli primario, standby e osservatore a zone separate e mappa ciascun host del database a pool GCNV e volumi iSCSI dedicati.

Ruolo VM Zona Pool GCNV Volumi (per host)

Ruolo	VM	Zona	Pool GCNV	Volumi (per host)
Primario	`oracdb1`	`us-west1-a`	`oracle-pool-a`	`ora_<host>_u01`, `ora_<host>_data_01/02`, `ora_<host>_arch_01`, `ora_<host>_fra_01`
Stand-by	`oracdb2`	`us-west1-b`	`oracle-pool-b`	Stesso schema di denominazione
Osservatore	`oradg-obs`	`us-west1-c`	-	Solo disco di avvio

Primario

oracdb1

us-west1-a

oracle-pool-a

ora_<host>_u01, ora_<host>_data_01/02, ora_<host>_arch_01, ora_<host>_fra_01

Stand-by

oracdb2

us-west1-b

oracle-pool-b

Stesso schema di denominazione

Osservatore

oradg-obs

us-west1-c

Solo disco di avvio

Storage Supporto Usa

Storage	Supporto	Usa
Sistema operativo	disco di avvio GCE	solo sistema operativo
`/u01`	GCNV iSCSI	Home Grid/DB, staging (XFS)
`+DATA` / `+RECO` / `+FRA`	GCNV iSCSI	ASM EXTERNAL - file di dati, archivi, FRA

Sistema operativo

disco di avvio GCE

solo sistema operativo

/u01

GCNV iSCSI

Home Grid/DB, staging (XFS)

+DATA / +RECO / +FRA

GCNV iSCSI

ASM EXTERNAL - file di dati, archivi, FRA

Tipi di macchine

Esempio n4-highmem-8 in questa soluzione; i carichi di lavoro OLTP in genere utilizzano c4-standard-*.

E ora?

Per scegliere il percorso di distribuzione più adatto ai tuoi obiettivi di ripristino e disponibilità, vai a Scopri le opzioni di distribuzione per Oracle Database 26ai su Google Cloud NetApp Volumes.
