Questa sezione descrive la configurazione del sistema storage NetApp. È necessario completare l'installazione e la configurazione primaria in base alle corrispondenti guide di configurazione e configurazione di Data ONTAP.
Efficienza dello storage
La deduplica inline, la deduplica inline di più volumi, la compressione inline e la compaction inline sono supportate con SAP HANA in una configurazione SSD.
Qualità del servizio
La qualità del servizio può essere utilizzata per limitare il throughput dello storage per sistemi SAP HANA o applicazioni non SAP specifici su un controller condiviso.
Produzione e sviluppo/test
Un caso d'utilizzo sarebbe quello di limitare il throughput dei sistemi di sviluppo e test in modo che non possano influenzare i sistemi di produzione in una configurazione mista. Durante il processo di dimensionamento, è necessario determinare i requisiti di performance di un sistema non in produzione. I sistemi di sviluppo e test possono essere dimensionati con valori di performance inferiori, in genere nell'intervallo compreso tra il 20% e il 50% di un KPI del sistema di produzione come definito da SAP. L'i/o di scrittura di grandi dimensioni ha il maggiore effetto sulle performance del sistema storage. Pertanto, il limite di throughput QoS deve essere impostato su una percentuale dei corrispondenti valori KPI di scrittura delle performance dello storage SAP HANA nei volumi di dati e di log.
Ambienti condivisi
Un altro caso d'utilizzo consiste nel limitare il throughput dei carichi di lavoro intensivi in scrittura, soprattutto per evitare che questi carichi di lavoro abbiano un impatto su altri carichi di lavoro in scrittura sensibili alla latenza. In tali ambienti è consigliabile applicare una policy di gruppo QoS con un livello di throughput massimo non condiviso a ogni LUN all'interno di ciascuna Storage Virtual Machine (SVM) per limitare il throughput massimo di ciascun oggetto storage singolo a un valore dato. Questo riduce la possibilità che un singolo carico di lavoro possa influenzare negativamente altri carichi di lavoro.
Per fare questo, è necessario creare una policy di gruppo utilizzando l'interfaccia a riga di comando del cluster ONTAP per ogni SVM:
qos policy-group create -policy-group <policy-name> -vserver <vserver name> -max-throughput 1000MB/s -is-shared false
E applicata a ogni LUN all'interno della SVM. Segue un esempio di applicazione del gruppo di policy a tutte le LUN esistenti all'interno di una SVM:
lun modify -vserver <vserver name> -path * -qos-policy-group <policy-name>
Tutto questo è necessario per ogni SVM. Il nome del gruppo di polizia della QoS per ciascuna SVM deve essere diverso. Per i nuovi LUN, la policy può essere applicata direttamente:
lun create -vserver <vserver_name> -path /vol/<volume_name>/<lun_name> -size <size> -ostype <e.g. linux> -qos-policy-group <policy-name>
Si consiglia di utilizzare 1000 MB/s come velocità massima per una determinata LUN. Se un'applicazione richiede una maggiore capacità di elaborazione, è necessario utilizzare più LUN con striping LUN per fornire la larghezza di banda necessaria. Questa guida fornisce un esempio per SAP HANA basato su Linux LVM nella sezione"Host Setup (impostazione host)" .
|
Il limite si applica anche alle letture. Pertanto, utilizza un numero sufficiente di LUN per soddisfare gli SLA richiesti per l'avvio del database SAP HANA e per i backup. |
Configurare lo storage
La seguente panoramica riassume i passaggi necessari per la configurazione dello storage. Ogni fase viene descritta in maggiore dettaglio nelle sezioni successive. In questa sezione, si presuppone che l'hardware di storage sia configurato e che il software ONTAP sia già installato. Inoltre, la connessione delle porte FCP dello storage al fabric SAN deve essere già attiva.
-
Verificare la corretta configurazione degli shelf di dischi, come descritto in Shelf dei dischi basati su NVMe.
-
Creare gruppi di iniziatori (igroup) con nomi mondiali (WWN) dei server HANA come descritto nella sezione link:saphana-asa-fc-storage-controller-setup.html#initiator-groups Gruppi di iniziatori .
-
Crea LUN e mappali sui server descritti nella sezione "Configurazione LUN per sistemi SAP HANA a host singolo" E "Configurazione LUN per sistemi multi-host SAP HANA"
Shelf dei dischi basati su NVMe

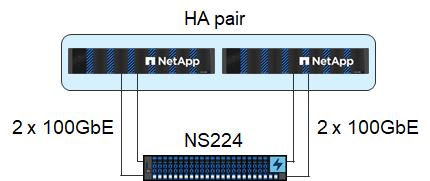

Ogni shelf di dischi NS224 NVMe è collegato a due porte 100GbE per controller, come illustrato nella figura seguente. I dischi vengono distribuiti automaticamente a entrambi i controller della coppia HA.
Gruppi di iniziatori
È possibile configurare un igroup per ciascun server o per un gruppo di server che richiedono l'accesso a un LUN. La configurazione di igroup richiede i nomi delle porte mondiali (WWPN) dei server.
Utilizzando il sanlun Eseguire il seguente comando per ottenere le WWPN di ciascun host SAP HANA:
sapcc-hana-tst:~ # sanlun fcp show adapter /sbin/udevadm /sbin/udevadm host0 ...... WWPN:2100000e1e163700 host1 ...... WWPN:2100000e1e163701
|
|
`sanlun`Lo strumento fa parte delle utilità host NetApp e deve essere installato su ogni host SAP HANA. Ulteriori dettagli sono disponibili nella sezione "Configurazione dell'host." |
