Verificare che siano disponibili due interfacce VLAN Linux.

Assicurarsi che multipath-tools e le utility iSCSI initiator siano installate su tutti gli host OpenNebula e che vengano avviate all'avvio.

apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools open-iscsi
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now open-iscsi

dnf list installed | grep device-mapper-multipath
# If need to install, execute the following line.
dnf install device-mapper-multipath iscsi-initiator-utils
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now iscsid

Raccogli l'IQN host iSCSI per tutti gli host OpenNebula e fornisci queste informazioni all'amministratore dello storage.

cat /etc/iscsi/initiator.name

Assicurarsi che l'SVM sia disponibile con il protocollo iSCSI abilitato. Seguire "Documentazione ONTAP 9".

Creare due LIF per controller dedicate per iSCSI. Si consigliano due LIF per controller per ridondanza e prestazioni multipath. Assicurarsi che le LIF vengano create sulle interfacce VLAN configurate sugli host OpenNebula. Si consigliano frame Jumbo (MTU 9000) per prestazioni migliori.

Crea un igroup e popola gli iSCSI initiator dell'host. Tipicamente viene creato un igroup per un OpenNebula cluster. Includi i server frontend e gli host hypervisor nello stesso igroup per supportare sia gli Image datastore che i System datastore.

Creare un ruolo ONTAP e un account utente con accesso all'API REST ONTAP limitato alla SVM di destinazione. Questo utente verrà utilizzato dal driver NetApp in OpenNebula. Consultare la "Lavorare con utenti e ruoli" documentazione ONTAP per ulteriori informazioni. Annotare il nome utente e la password, da utilizzare nelle attività di configurazione della virtualizzazione.

Raccogli l'IQN iSCSI della destinazione e gli UUID SVM per le seguenti risorse da utilizzare nelle attività di configurazione della virtualizzazione:

Accedere tramite SSH a uno dei server frontend e scoprire tutti i portali iSCSI Lif fornendo uno degli indirizzi iSCSI data lif.

iscsiadm -m discovery -t sendtargets -p <iscsi data lif address>
iscsiadm -m node
iscsiadm -m node -l

Crea un file di configurazione in base al tipo di Datastore desiderato. Per l'elenco completo degli attributi, fare riferimento "OpenNebula NetApp SAN documentazione". Di seguito sono riportati file di esempio:

$cat netapp-image.conf
NAME = "Image-NetApp-iSCSI"
TYPE = "IMAGE_DS"
DS_MAD = "netapp"
TM_MAD = "netapp"
DISK_TYPE = "BLOCK"
NETAPP_HOST = "<ontap_cluster_ip>"
NETAPP_USER = "<ontap_api_user>"
NETAPP_PASS = "<ontap_api_password>"
NETAPP_SVM = "<ontap_svm_uuid>"
NETAPP_AGGREGATES = "<ontap_aggregate_uuid>"
NETAPP_IGROUP = "<ontap_igroup_uuid>"
NETAPP_TARGET = "<ontap_iscsi_target_iqn>"
# Optional suffix to share SVM across multiple tenants
NETAPP_SUFFIX = "t1"

$cat netapp-system.conf
NAME = "System-NetApp-iSCSI"
TYPE = "SYSTEM_DS"
TM_MAD = "netapp"
DISK_TYPE = "BLOCK"
NETAPP_HOST = "<ontap_cluster_ip>"
NETAPP_USER = "<ontap_api_user>"
NETAPP_PASS = "<ontap_api_password>"
NETAPP_SVM = "<ontap_svm_uuid>"
NETAPP_AGGREGATES = "<ontap_aggregate_uuid>"
NETAPP_IGROUP = "<ontap_igroup_uuid>"
NETAPP_TARGET = "<ontap_iscsi_target_iqn>"
# Optional suffix to share SVM across multiple tenants
NETAPP_SUFFIX = "t1"

Esegui onedatastore create <configuration file>. Nota l'ID del datastore restituito dopo la creazione.

Verificare che il datastore sia stato creato correttamente eseguendo onedatastore show <datastore_id>.

Scarica le app sul datastore delle immagini e crea una VM utilizzando i template per il provisioning sul datastore di sistema.

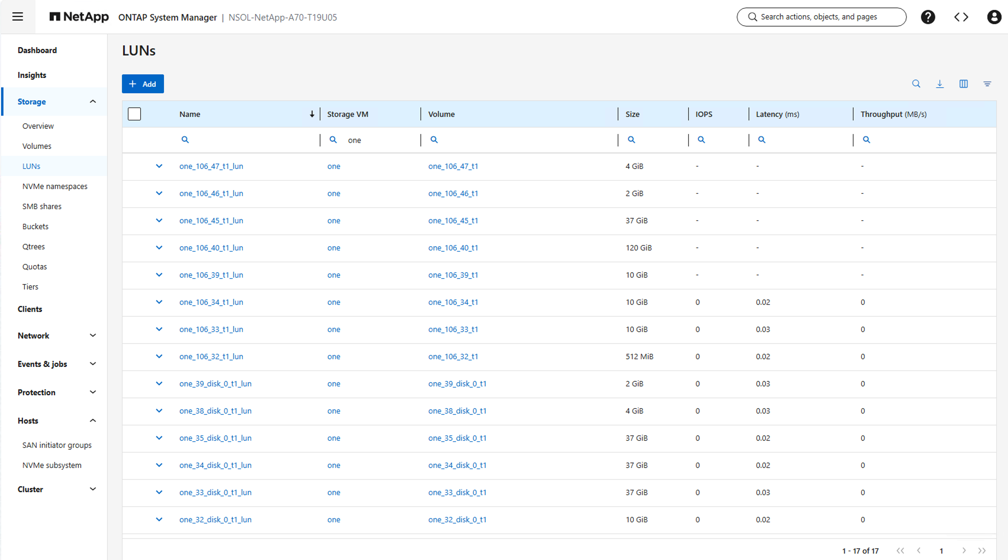

Controlla le LUN create su ONTAP per i dischi immagine e i dischi delle macchine virtuali. La convenzione di naming utilizzata è la seguente:
