Verificare che siano disponibili due interfacce VLAN Linux.

Assicurarsi che multipath-tools e le utility iSCSI initiator siano installate su tutti gli host OpenNebula e che vengano avviate all'avvio.

apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools open-iscsi
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now open-iscsi

dnf list installed | grep device-mapper-multipath
# If need to install, execute the following line.
dnf install device-mapper-multipath iscsi-initiator-utils
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now iscsid

Raccogli l'IQN host iSCSI per tutti gli host OpenNebula e fornisci queste informazioni all'amministratore dello storage.

cat /etc/iscsi/initiator.name

Assicurarsi che l'SVM sia disponibile con il protocollo iSCSI abilitato. Seguire "Documentazione ONTAP 9".

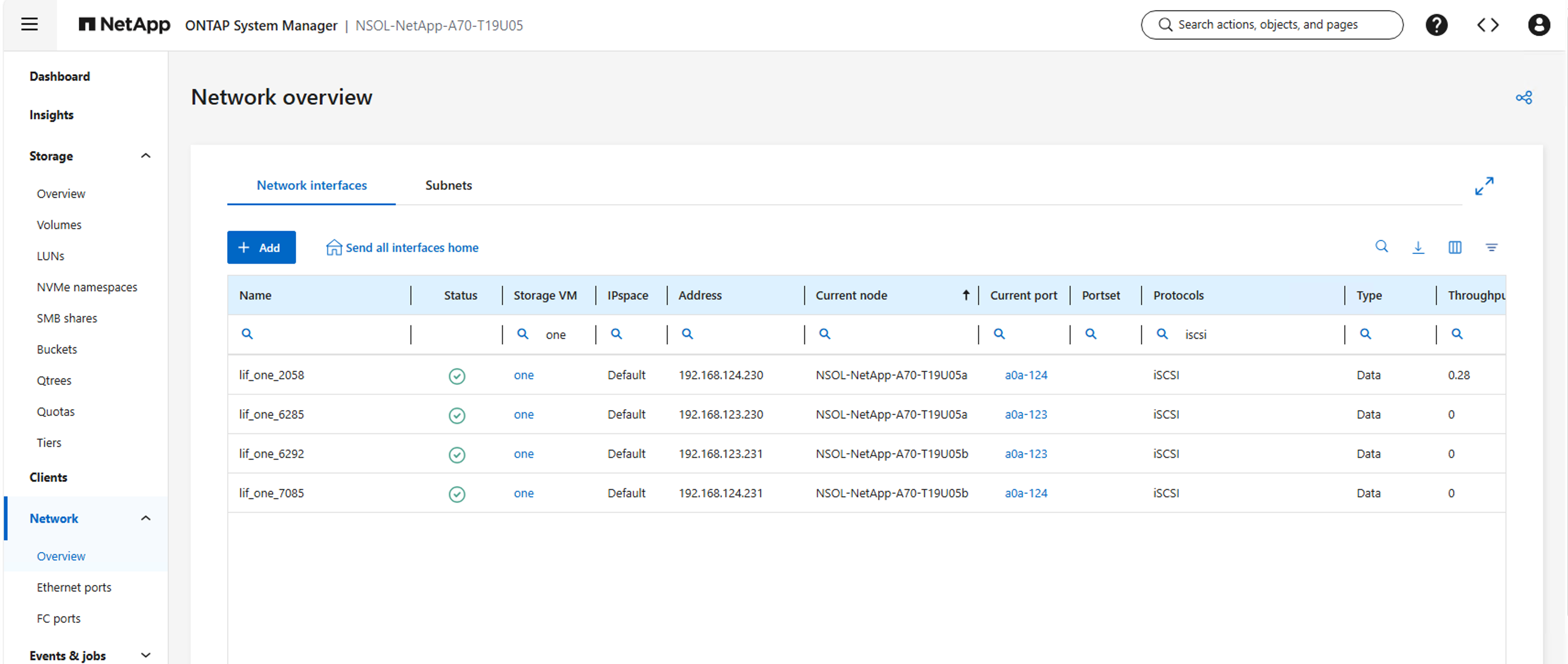

Creare due LIF per controller dedicate per iSCSI. Si consigliano due LIF per controller per ridondanza e prestazioni multipath. Assicurarsi che le LIF vengano create sulle interfacce VLAN configurate sugli host OpenNebula. Si consigliano frame Jumbo (MTU 9000) per prestazioni migliori.

Crea LUN e presentali agli iSCSI initiator host. Tipicamente viene creato un igroup per un OpenNebula cluster. Includi i server frontend e gli host hypervisor nello stesso igroup per supportare sia gli Image datastore che i System datastore.

Notificare all'amministratore della virtualizzazione che la LUN è stata creata.

Accedere tramite SSH a uno dei server frontend e scoprire tutti i portali iSCSI Lif fornendo uno degli indirizzi iSCSI data lif.

iscsiadm -m discovery -t sendtargets -p <iscsi data lif address>
iscsiadm -m node
iscsiadm -m node -l
iscsiadm -m session

Eseguire rescan-scsi-bus.sh o echo "- - -" > /sys/class/scsi_host/host*/scan per ripetere la scansione del bus SCSI e rilevare nuovi LUN.

Verificare che il LUN sia visibile su tutti gli host OpenNebula utilizzando lsblk -S o il comando fdisk -l.

Eseguire iscsiadm -m session -P 3 per recuperare la mappatura da LUN a nome del dispositivo.

Aggiungi il dispositivo alla configurazione multipath eseguendo multipath -a /dev/<device_name>. Quindi, esegui multipath -r per ricaricare la configurazione multipath. Verifica la configurazione multipath eseguendo il comando multipath -ll.

Crea un file di configurazione in base al tipo di Datastore desiderato. Per l'elenco completo degli attributi, fare riferimento a "OpenNebula LVM documentazione". Di seguito sono riportati file di esempio:

$cat iscsi-restic.conf
NAME = "Backup-Restic-iSCSI01"
TYPE = "BACKUP_DS"

DS_MAD = "restic"
TM_MAD = "-"

RESTIC_PASSWORD = "<restic_password>"
RESTIC_SFTP_SERVER = "<backup server>"

$cat iscsi-rsync.conf
NAME = "Backup-Rsync-iSCSI02"
TYPE = "BACKUP_DS"

DS_MAD = "rsync"
TM_MAD = "-"

RSYNC_USER = "<rsync_user>"
RSYNC_HOST = "<backup server>"

$cat iscsi-kernel.conf
NAME = "File-Kernel-iSCSI03"
TYPE = "FILE_DS"
DS_MAD = "fs"
TM_MAD = "local"
SAFE_DIRS = "/var/tmp/files"

$cat iscsi-image.conf
NAME = "Image-iSCSI04"
TYPE = "IMAGE_DS"
DS_MAD = "fs"
TM_MAD = "fs_lvm_ssh"
DISK_TYPE = "block"
LVM_THIN_ENABLE = "yes"

$cat iscsi-system.conf
NAME = "System-iSCSI05"
TYPE = "SYSTEM_DS"
TM_MAD = "fs_lvm_ssh"
DISK_TYPE = "block"
BRIDGE_LIST = "<space-separated list of OpenNebula hosts>" # If LUN not presented to frontend hosts
LVM_THIN_ENABLE = "yes"

Esegui onedatastore create <configuration file>. Nota l'ID del datastore restituito dopo la creazione.

Creare il gruppo di volumi sulla LUN iSCSI utilizzando vgcreate <vg_name> <multipath_device> il comando. Per i datastore di immagini, il nome del gruppo di volumi può essere qualsiasi nome desiderato. Per i datastore di sistema, il nome del gruppo di volumi deve essere nel formato vg-one-<datastore id>. Questo è necessario per OpenNebula identificare il gruppo di volumi corretto per i datastore di sistema. Procedere con i seguenti passaggi se si sta creando un datastore di backup/file/immagine. Per i datastore di sistema, fermarsi qui.

Crea un pool thin di volumi logici utilizzando il comando lvcreate -l 100%FREE -n <logical volume name> <volume group name>. Per i System datastore, OpenNebula crea automaticamente il thin pool LVM quando necessario.

Creare un file system sul volume logico utilizzando il comando mkfs.ext4 /dev/<volume group>/<logical volume>. I datastore di sistema non richiedono la creazione di un file system.

Aggiornare /etc/fstab o la configurazione di automount per montare il datastore con le opzioni di montaggio desiderate. Si presume che la posizione predefinita del datastore sia /var/lib/one/datastores. Può essere convalidato con onedatastore show <datastore_id>. In caso contrario, controllare il parametro DATASTORE_LOCATION in /etc/one/oned.conf. Assicurarsi che la cartella <datastore_id> esista nella posizione dei datastores. Di seguito sono riportate voci di esempio:

/dev/<vg name>/<logical volume> /var/lib/one/datastores/<datastore_id> ext4 _netdev,noauto,x-systemd.automount,nofail 0 2

/var/lib/one/datastores/<datastore_id> -fstype=ext4,_netdev,noauto,x-systemd.automount,nofail,rw :/dev/<vg name>/<logical volume>

Montare il datastore utilizzando mount -a o systemctl reload autofs comando.

Verificare che il datastore sia montato con il comando mount e verificare la capacità del datastore con il comando onedatastore show <datastore_id>.

Assicurarsi che l'utente e il gruppo oneadmin siano proprietari della cartella del datastore. Regolare le autorizzazioni utilizzando il comando chown -R oneadmin:oneadmin /var/lib/one/datastores/<datastore_id>.
