ONTAP Foreign LUN Import (FLI) best practice di cablaggio e zonizzazione FC raccomandate

Collaboratori netapp-barbe netapp-aherbin
PDF

ONTAP iSCSI FLI utilizza un initiator iSCSI software ONTAP integrato con lo stack FLI e associa le sessioni iSCSI outbound alle LIF intercluster, dove la connettività di backend è gestita dal networking delle LIF intercluster, non dalle LIF dati host.

Poiché le sessioni sono basate su LIF intercluster, pianifica il posizionamento, la raggiungibilità e la ridondanza delle LIF intercluster, che in genere si trovano sul nodo proprietario dell'array LUN e sul suo partner HA, con un posizionamento resiliente attraverso le porte per evitare singoli punti di guasto. Prima di creare le sessioni, valida il routing end-to-end con la raggiungibilità VLAN tra gli IP delle LIF intercluster e gli IP del portale iSCSI target dell'array esterno, inclusa l'autorizzazione della porta TCP 3260, poiché una rete funzionante è un prerequisito per la scoperta del LUN.

Le sessioni devono essere create esplicitamente utilizzando sia l'indirizzo IP del portale di destinazione che l'IQN di destinazione. Le sessioni di rilevamento iSCSI non vengono utilizzate. Il modello di resilienza previsto è una connettività full mesh, in cui ogni nodo ONTAP partecipante stabilisce sessioni con ciascun portale di destinazione esterno, in modo che la LUN esterna sia visibile attraverso tutti i percorsi disponibili prima di avviare l'importazione.

Il trasporto backend (iSCSI o FC) è indipendente dal protocollo frontend utilizzato per presentare la destinazione ONTAP LUN agli host. È possibile importare utilizzando un backend iSCSI e presentare tramite FC o iSCSI. Scegli tra migrazione offline o online in base al fatto che l'I/O dell'host debba essere interrotto per l'importazione completa o possa riprendere dopo un breve cutover mentre la copia continua in background.

Indipendentemente dal fatto che il backend sia FC o iSCSI, il frontend trasporta il protocollo di trasporto SAN che può essere SCSI FC o iSCSI.

Prima di iniziare

  • Utilizzare il comando version per confermare la release di ONTAP e che il cluster sia sulla release prevista per iSCSI FLI.

Informazioni su questo compito

La configurazione della connettività backend iSCSI di ONTAP FLI include l'intercluster LIF, l'iSCSI initiator e le sessioni. Prima di avviare l'importazione, è necessario eseguire le seguenti operazioni per configurare e convalidare la connettività backend iSCSI:

  • Verifica che le LIF intercluster siano presenti su entrambi i nodi HA che utilizzerai per l'import (il nodo proprietario e l'HA partner) e che siano attive e raggiungibili.

  • Creare initiator iSCSI software ONTAP associati a LIF intercluster (un initiator per LIF).

  • Creare sessioni iSCSI da entrambi i nodi verso i portali di destinazione dell'array remoto e IQN.

  • Verificare che le sessioni siano integre e che il LUN esterno sia stato rilevato.

Fasi

  1. Convalidare i LIF intercluster:

    network interface show -service-policy default-intercluster -fields vserver,home-node,home-port,curr-node,curr-port,address,ipspace,status-admin,status-oper

    Esempio di output

    vserver         lif             address        home-node home-port curr-node  curr-port status-oper status-admin ipspace

C1_vsim_cluster iSCSI_FLI_IC_1  172.21.180.220 vsim       e0d      vsim        e0d       up          up          Default
C1_vsim2_cluster iSCSI_FLI_IC_2 172.21.180.228 vsim2      e0d      vsim2       e0d       up          up          Default
2 entries were displayed.

  2. Verificare che le porte di rete siano attive e si trovino nello spazio IP corretto:

    network port show -port e0d -fields port ,ipspace ,broadcast-domain ,link ,mtu,speed-admin ,speed-oper ,health-status

    Esempio di output

    node  port link mtu  speed-admin speed-oper ipspace broadcast-domain health-status
----- ---- ---- ---- ----------- ---------- ------- ---------------- -------------
vsim  e0d  up   1500 auto        1000       Default Default          healthy
vsim2 e0d  up   1500 auto        1000       Default Default          healthy
2 entries were displayed.

  3. Verificare la raggiungibilità di ciascun portale target estero da ONTAP (ripetere per ogni portale target):

    network ping -lif <IC_LIF_NAME> -destination <FOREIGN_TARGET_IP>

    Esempio di output

    C1_vsim_cluster::*>  network ping -node vsim -destination 172.21.180.238
172.21.180.238 is alive
C1_vsim_cluster::*> network ping -node vsim -destination 172.21.180.238
172.21.180.238 is alive
C1_vsim_cluster::*>

  4. Verificare se l'iSCSI initiator esiste oppure crearne uno iSCSI initiator associato a un LIF intercluster (ripetere l'operazione su entrambi i nodi HA):

    storage iswi initiator create -node <NODE_A> -lif <IC_LIF_A> -initiator-name <INIT_NAME_A>
    storage iswi initiator create -node <NODE_B> -lif <IC_LIF_B> -initiator-name <INIT_NAME_B>

  5. Imposta il livello di privilegio su avanzato:

    set -privilege advanced

    Esempio di output

    C1_vsim_cluster::> set -privilege advanced
Warning: These advanced commands are potentially dangerous; use them only when
         directed to do so by NetApp personnel.
Do you want to continue? {y|n}: y

  6. Visualizza l'elenco degli iSCSI initiator:

    storage iscsi-initiator show

    Esempio di output

    C1_vsim_cluster::*> storage iscsi-initiator show
This table is currently empty.

  7. Creare gli iSCSI initiator:

    storage iscsi-initiator create -node <node_name> -initiator-name <initiator_name> -lif <lif_name>

    Esempio

    C1_vsim_cluster::*>  storage iscsi-initiator create -node vsim  -initiator-name init207m  -lif iSCSI_FLI_IC_1
C1_vsim2_cluster::*> storage iscsi-initiator create -node vsim2 -initiator-name init207n  -lif iSCSI_FLI_IC_2

  8. Verificare che gli initiator siano stati creati:

    storage iscsi-initiator show

    Esempio di output

    C1_sti84-vsim-ucs207m_cluster::*> storage iswi initiator show
       Initiator Logical        Source
 Node  Name      Interface      Name                   ISID              State
----- ---------  -----------    ---------------------  ----------------  -------------
vsim  init207m   iSCSI_FLI_IC_1 iqn.1992-08.com.netapp:sn.4086639599:vs.1  80:0a:75:00:00:00  online
vsim2 init207n   iSCSI_FLI_IC_2 iqn.1992-08.com.netapp:sn.4086639600:vs.1  80:1f:61:00:00:00  online
2 entries were displayed.

  9. Creare sessioni iSCSI verso la destinazione remota da entrambi i nodi per ogni <TARGET_IP>/<TARGET_IQN> coppia, assicurandosi che le sessioni formino una topologia full mesh in cui ogni nodo stabilisca una sessione verso ogni target portal:

    storage iswi initiator session create -node <NODE_A> -initiator-name <INIT_NAME_A> -target-ip <TARGET_IP> -target-name <TARGET_IQN> -target-port 3260
    storage iswi initiator session create -node <NODE_B> -initiator-name <INIT_NAME_B> -target-ip <TARGET_IP> -target-name <TARGET_IQN> -target-port 3260

    Esempio

    C1_vsim_cluster::*> storage iswi initiator session create -node vsim -initiator-name init207m -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.238
C1_vsim_cluster::*> storage iswi initiator session create -node vsim2 -initiator-name init207n -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.238

C1_vsim_cluster::*> storage iswi initiator session create -node vsim2 -initiator-name init207n -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.230
C1_vsim_cluster::*> storage iswi initiator session create -node vsim -initiator-name init207m -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.230

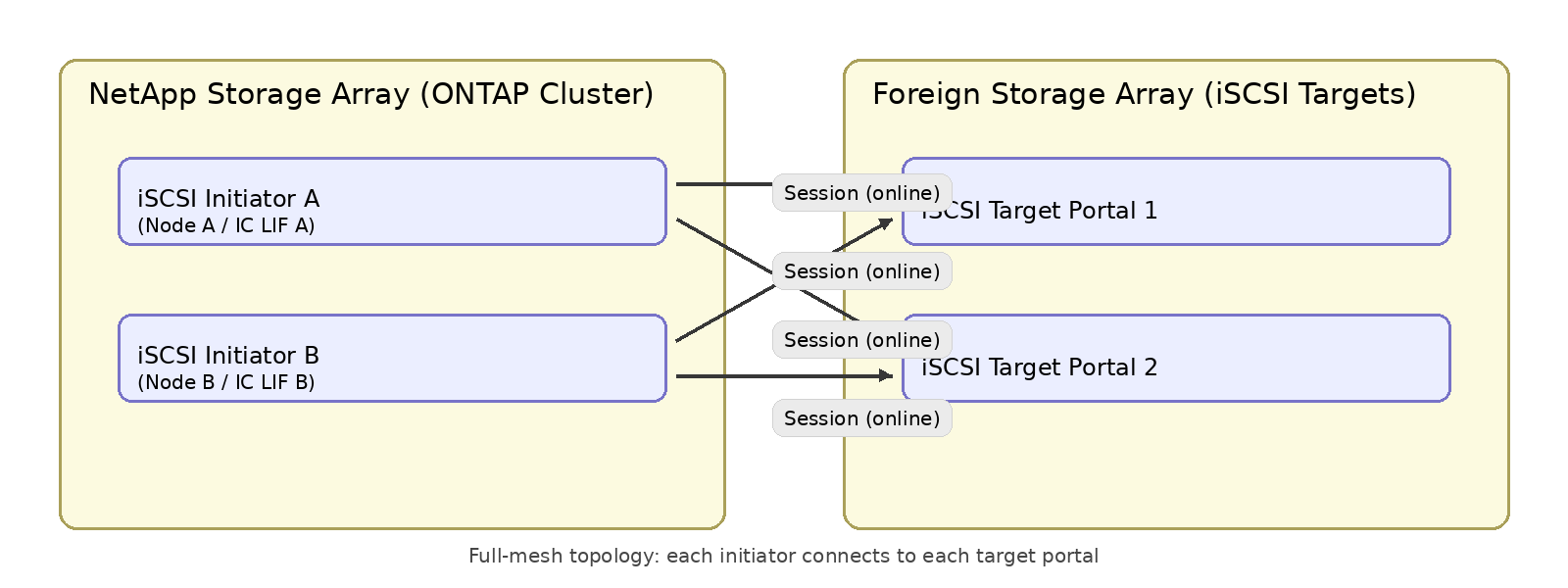

    Nuove sessioni iSCSI da entrambi i nodi verso ciascun target portal

  10. Verifica le sessioni:

    storage iswi initiator session show -node <NODE_A> -initiator-name <INIT_NAME_A>
    storage iswi initiator session show -node <NODE_B> -initiator-name <INIT_NAME_B>

    Esempio

    C1_sti84-vsim-ucs207m_cluster::*> storage iswi initiator session show
      Initiator  Target                                  Target-ip       Target Tpgroup-tag TSIH State
Node  Name       Name                                                    Port
----- --------- ---------------------------------------- --------------  ------ ------      ---- ------
vsim  init207m  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.230  3260   1026          2  online
vsim  init207m  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.238  3260   1032          1  online
vsim2 init207n  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.230  3260   1026          1  online
vsim2 init207n  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.238  3260   1032          2  online
4 entries were displayed.

  11. Avvia le statistiche

    Questi dati statistici aiuteranno a valutare eventuali guasti durante l'iSCSI FLI.

    statistics start -object <pbject> -sample-id <sample_id>

    Esempio

    C1_sti84-vsim-ucs207m::*> statistics start -object iswi_session -sample-id iswi_fli_import
Statistics collection is being started for sample-id: iswi_fli_import

  12. Controlla le statistiche della sessione:

    statistics show -sample-id <sample_id>

    Esempio

    C1_sti84-vsim-ucs207m_cluster::*> statistics show -sample-id iswi_fli_import
Object: iswi_session
Instance: (init207m)-(172.21.180.230)
Start-time: 4/5/2026 08:37:15
End-time: 4/5/2026 08:37:34
Elapsed-time: 19s
Scope: sti84-vsim-ucs207m

    Counter                                                     Value
    -------------------------------- --------------------------------
    instance_name                         (init207m)-(172.21.180.230)
    instance_uuid                          iqn.1992-08.com.netapp:sn.
                                     054a3ea61f7c11f1bc73005056acc5b1
                                                                :vs.3
    node_name                                      sti84-vsim-ucs207m
    process_name                                                    -
    read_data                                                       0
    read_ops                                                        0
    session_state                                              Online
    write_data                                                      0
    write_ops                                                       0
Object: iswi_session
Instance: (init207m)-(172.21.180.238)
Start-time: 4/5/2026 08:37:15
End-time: 4/5/2026 08:37:34
Elapsed-time: 19s

  13. Verifica la connettività sull'array esterno:

    In questa fase, l'array storage esterno iSCSI target deve essere in grado di rilevare e confermare un login e una sessione attivi dal NetApp iSCSI initiator. Utilizzare i comandi consigliati dal fornitore sull'array esterno per verificare che l'initiator sia connesso e che le sessioni siano integre.

    Esempio

    pureport list --initiator --raw --filter "initiator.iqn='<HOST_IQN>'"
pureport list -initiator
purehost list --all

Punto di controllo di individuazione: una volta stabilite le sessioni, ONTAP dovrebbe aggiungere i percorsi di storage e individuare le LUN esterne nello stack di storage, prerequisito necessario per contrassegnare il disco come foreign e procedere con il flusso di lavoro di importazione.
