Appliance StorageGRID SG6200

Collaboratori netapp-ivanad
PDF

Gli appliance della serie StorageGRID SG6200 funzionano come Storage Nodes in un sistema StorageGRID. Come tutti gli appliance StorageGRID, possono essere liberamente combinati con altri modelli di appliance e nodi software-only in un'unica implementazione.

L'appliance StorageGRID SG6260 include un compute controller con una coppia di SSD NVMe che funzionano come cache di lettura e uno shelf storage controller che contiene due storage controller e 60 dischi rigidi NL-SAS. Può essere espansa fino a 180 dischi rigidi NL-SAS tramite l'aggiunta di un massimo di due shelf di espansione opzionali. L'appliance StorageGRID SGF6212 è un'appliance all-flash con un compatto form factor 1U dotato di 12 SSD NVMe.

Caratteristiche dell'appliance

Caratteristiche generali

Gli apparecchi SGF6212 e SG6260 offrono le seguenti caratteristiche:

  • Integra gli elementi di storage e calcolo per un nodo di storage StorageGRID.

  • Include il programma di installazione dell'appliance StorageGRID per semplificare l'implementazione e la configurazione del nodo di storage.

  • Include un BMC (Baseboard Management Controller) per il monitoraggio e la diagnosi dell'hardware nel controller di calcolo.

Funzionalità di protezione dei dati

Il dispositivo SGF6212 offre le seguenti funzionalità di protezione dei dati:

  • Capacità di funzionare dopo il guasto di un singolo SSD senza alcun impatto sulla disponibilità degli oggetti.

  • Capacità di funzionare dopo guasti a più SSD con una riduzione minima necessaria della disponibilità degli oggetti (in base alla progettazione dello schema RAID sottostante).

    Nota A seconda dei criteri ILM configurati, le richieste di oggetti localmente non disponibili possono essere gestite da altri nodi, pertanto in genere non ci saranno riduzioni di disponibilità.

  • Completamente ripristinabile, durante il servizio, da guasti SSD che non causano danni estremi al RAID che ospita il volume root del nodo (il sistema operativo StorageGRID).

  • Se più guasti agli SSD comportano una perdita di dati locale, i dati degli oggetti possono essere ripristinati automaticamente dalle copie o da blocchi con erasure coding su altri nodi.

  • Capacità di operare come "Nodo gateway con memorizzazione nella cache" .

Il modello SG6260 offre le seguenti funzionalità di protezione dei dati:

  • Possibilità di funzionare dopo il guasto di due hard disk (HDD) senza impatti sulla disponibilità degli oggetti.

  • Evacuazione e ricostruzione rapida degli HDD durante i guasti e gli eventi di sostituzione (quando configurati per DDP o DDP16 durante l'installazione), migliorando la durata dei dati rispetto allo standard RAID6.

  • Soluzione completamente ripristinabile, durante il servizio, dal guasto di due HDD.

  • Se guasti multipli agli HDD producono una perdita di dati locale, i dati degli oggetti possono essere ripristinati automaticamente dalle copie o da blocchi codificati con erasure coding su altri nodi.

Componenti hardware SG6200

Appliance SGF6212

Il dispositivo SGF6212 comprende i seguenti componenti:

Piattaforma di calcolo e storage

Un server con un'unità rack (1U) che include:

  • 256 GB DI RAM

  • Unità di avvio interna da 240 GB (include StorageGRID software)

  • 2 × 1/10 porte GBase-T.

  • 4 × porte Ethernet 10/25/40/100GbE per traffico di rete Grid/Client (oppure 4 × 200GbE con scheda di rete 200 GbE opzionale)

  • 12 SSD NVMe per l'archiviazione dei dati

  • Baseboard Management Controller (BMC) che semplifica la gestione dell'hardware

  • Alimentatori e ventole ridondanti

Appliance SG6260

L'appliance SG6260 include i seguenti componenti:

Controller di calcolo

Il controller SG6200-CN è un server da un'unità rack (1U) che include:

  • 256 GB DI RAM

  • Unità di avvio interna da 240 GB (include StorageGRID software)

  • 2 × 1/10 porte GBase-T.

  • 4 × porte Ethernet 10/25/40/100GbE per traffico di rete Grid/Client (oppure 4 × 200GbE con scheda di rete 200 GbE opzionale)

  • 1 porta di interconnessione per storage da 100 GbE

  • Due SSD NVMe per la cache di lettura

  • Baseboard Management Controller (BMC) che semplifica la gestione dell'hardware

  • Alimentatori e ventole ridondanti

Shelf dello storage controller

Lo shelf del controller e-Series E4000 (storage array) è uno shelf 4U che include:

  • Due controller della serie E4000 (configurazione duplex) per fornire supporto per il failover del controller di storage

  • Shelf di dischi a cinque cassetti in grado di contenere sessanta dischi NL-SAS da 3,5 pollici

  • Alimentatori e ventole ridondanti

Opzionale: Shelf di espansione dello storage

Ogni appliance SG6260 può disporre di uno o due alloggiamenti di espansione, per un totale di 180 unità. Gli alloggiamenti di espansione possono essere installati durante la fase di implementazione iniziale o aggiunti in un secondo momento.

L'enclosure della e-Series DE460C è uno shelf 4U che include:

  • Due moduli di input/output (IOM)

  • Cinque cassetti, ciascuno contenente 12 unità NL-SAS, per un totale di 60 unità

  • Alimentatori e ventole ridondanti

Schemi SGF6212 e SG6260

Vista frontale SGF6212

Questa figura mostra la parte frontale dell'SGF6212 senza la cornice. Il dispositivo include una piattaforma di calcolo e storage 1U che contiene 12 unità SSD.

Vista frontale SGF6212

Vista posteriore SGF6212

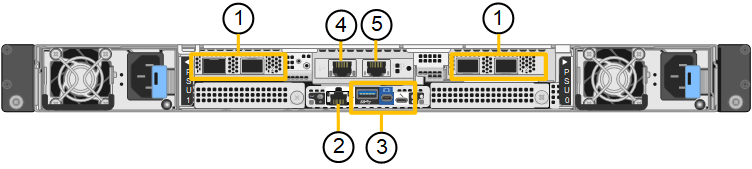

Questa figura mostra il retro del SGF6212, comprese le porte, le ventole e gli alimentatori.

Vista posteriore SGF6212
Didascalia Porta Tipo Utilizzare

1

Porte di rete 1-4

10/25/40/100/200-GbE, in base al tipo di cavo o ricetrasmettitore, alla velocità dello switch e alla velocità di collegamento configurata.

QSFP56 (max 200GbE/porta), QSFP28 (max 100GbE/porta) e QSFP+ (40GbE) sono supportati nativamente (le velocità di 200GbE richiedono l'opzione NIC da 200GbE). È possibile utilizzare ricetrasmettitori SFP+ (10GbE) o SFP28 (25GbE) opzionali con un QSA (venduto separatamente).

Connettersi alla rete griglia e alla rete client per StorageGRID.

2

Porta di gestione BMC

1 GbE (RJ-45)

Connettersi al controller di gestione della scheda base dell'appliance.

3

Porte di supporto e diagnostica

  • Mini display port

  • Porta USB 3.0

  • Porta per console micro-USB

Riservato per l'utilizzo del supporto tecnico.

4

Admin Network port (porta di rete amministratore) 1

1/10-GbE (RJ-45)

Collegare l'appliance alla rete di amministrazione per StorageGRID.

5

Admin Network Port (porta di rete amministratore) 2

1/10-GbE (RJ-45)

Opzioni:

  • Collegare con la porta di rete amministrativa 1 per una connessione ridondante alla rete amministrativa per StorageGRID.

  • Lasciare disconnesso e disponibile per l'accesso locale temporaneo (IP 169.254.0.1).

  • Durante l'installazione, utilizzare la porta 2 per la configurazione IP se gli indirizzi IP assegnati da DHCP non sono disponibili.

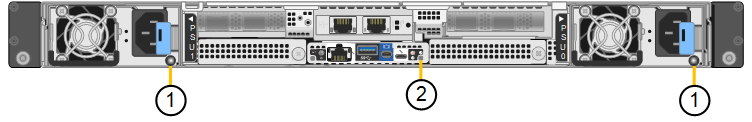

Questa figura mostra la posizione dell'alimentatore e identifica i LED sul retro dell'SGF6212. Ulteriori LED di stato e di attività si trovano sulle porte dell'appliance. Questi LED possono variare a seconda del modello dell'appliance.

LED posteriori SGF6212
Didascalia LED Stato

1

LED dell'alimentatore

  • Verde, fisso: Alimentazione applicata all'apparecchio, pulsante di accensione acceso.

  • Verde lampeggiante: Alimentazione applicata all'apparecchio, pulsante di accensione spento.

  • Spento: L'apparecchio non è alimentato.

  • Ambra: Guasto all'alimentazione.

2

Identificare il LED

  • Blu, lampeggiante: Identifica l'apparecchio nell'armadio o nel rack.

  • Blu, fisso: Identifica l'apparecchio nell'armadio o nel rack.

  • Spento: l'appliance non è visivamente identificabile all'interno del cabinet o del rack.

Vista frontale SG6260

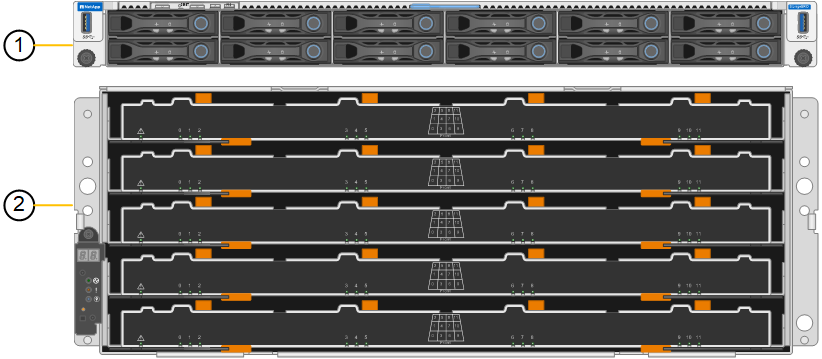

Questa figura mostra la parte frontale dell'SG6260, che include un controller di elaborazione 1U e una shelf 4U contenente due storage controller e 60 drive in cinque drive drawer.

Vista frontale SG6260
Didascalia Descrizione

1

Controller di calcolo SG6200-CN con pannello frontale rimosso

2

Shelf del controller E4000 con pannello anteriore rimosso (lo shelf di espansione opzionale sembra identico)

Vista posteriore SG6260

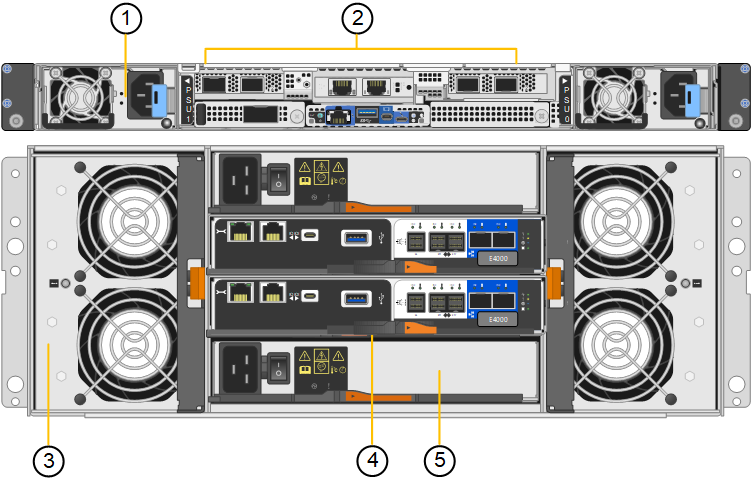

Questa figura mostra il retro dell'SG6260, inclusi i compute e storage controller, le ventole e gli alimentatori.

Vista posteriore SG6260
Didascalia Descrizione

1

Alimentatore (1 di 2) per controller di calcolo SG6200-CN

2

Connettori per il controller di calcolo SG6200-CN

3

Fan (1 di 2) per shelf controller E4000

4

E-Series E400 storage controller (1 di 2) e connettori

5

Alimentatore (1 di 2) per shelf di controller E4000

Controllori SG6200

Controller di calcolo SG6200-CN

  • Fornisce risorse di calcolo per l'appliance.

  • Include il programma di installazione dell'appliance StorageGRID.

    Nota Il software StorageGRID non è preinstallato sull'appliance. Questo software viene recuperato dal nodo di amministrazione quando si implementa l'appliance.

  • Può connettersi a tutte e tre le reti StorageGRID, incluse la rete griglia, la rete amministrativa e la rete client.

  • Si connette ai controller di storage e-Series e funziona come iniziatore.

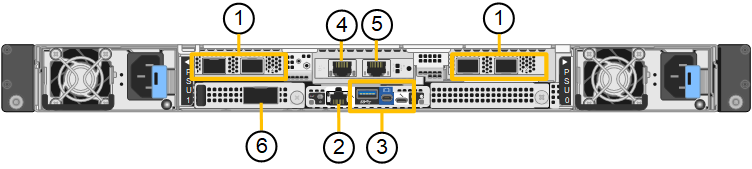

Questa figura mostra le porte sul retro del controller di calcolo SG6200-CN.

Connettori posteriori SG6200-CN
Didascalia Porta Tipo Utilizzare

1

Porte di rete 1-4

10/25/40/100/200-GbE, in base al tipo di cavo o ricetrasmettitore, alla velocità dello switch e alla velocità di collegamento configurata. QSFP56 (max 200GbE/porta), QSFP28 (max 100GbE/porta) e QSFP+ (40GbE) sono supportati nativamente (le velocità a 200GbE richiedono l'opzione NIC a 200GbE). È possibile utilizzare ricetrasmettitori SFP+ (10GbE) o SFP28 (25GbE) opzionali con un QSA (venduto separatamente).

Connettersi alla rete griglia e alla rete client per StorageGRID.

2

Porta di gestione BMC

1 GbE (RJ-45)

Collegarsi al controller di gestione della scheda base SG6200-CN.

3

Porte di supporto e diagnostica

  • Mini display port

  • Porta USB 3.0

  • Porta per console micro-USB

Riservato per l'utilizzo del supporto tecnico.

4

Admin Network port (porta di rete amministratore) 1

1/10-GbE (RJ-45)

Collega l'SG6200-CN alla rete di amministrazione di StorageGRID.

5

Admin Network Port (porta di rete amministratore) 2

1/10-GbE (RJ-45)

Opzioni:

  • Collegamento con la porta di gestione 1 per una connessione ridondante alla rete di amministrazione per StorageGRID.

  • Lasciare la connessione non cablata e disponibile per l'accesso locale temporaneo (IP 169.254.0.1).

  • Durante l'installazione, utilizzare la porta 2 per la configurazione IP se gli indirizzi IP assegnati da DHCP non sono disponibili.

6

Porta di interconnessione

100 GbE

Collegare il controller SG6200-CN ai controller E4000.

Questa figura mostra la posizione dell'alimentatore e identifica i LED sul retro del controller di calcolo SG6200-CN. Ulteriori LED di stato e di attività si trovano sulle porte dell'appliance. Questi LED possono variare a seconda del modello dell'appliance.

LED posteriori SG6200-CN
Didascalia LED Stato

1

LED dell'alimentatore

  • Verde, fisso: Alimentazione applicata all'apparecchio, pulsante di accensione acceso.

  • Verde lampeggiante: Alimentazione applicata all'apparecchio, pulsante di accensione spento.

  • Spento: L'apparecchio non è alimentato.

  • Ambra: Guasto all'alimentazione.

2

Identificare il LED

  • Blu, lampeggiante: Identifica l'apparecchio nell'armadio o nel rack.

  • Blu, fisso: Identifica l'apparecchio nell'armadio o nel rack.

  • Spento: l'appliance non è visivamente identificabile all'interno del cabinet o del rack.

SG6260: storage controller E4000

  • Due controller per il supporto del failover.

  • Gestire lo storage dei dati sui dischi.

  • Funziona come controller standard e-Series in una configurazione duplex.

  • Includere il software SANtricity OS (firmware del controller).

  • Include Gestione di sistema di SANtricity per il monitoraggio dell'hardware di storage e la gestione degli avvisi, la funzione AutoSupport e la funzione di protezione del disco.

  • Collegarsi al controller SG6200-CN e fornire l'accesso allo storage.

Connettori sulla centralina E4000
Didascalia Porta Tipo Utilizzare

1

Porta di gestione 1

Ethernet da 1 GB (RJ-45)

  • Opzioni porta 1:

    • Connettersi a una rete di gestione per abilitare l'accesso TCP/IP diretto a Gestione di sistema SANtricity

    • Lasciare scollegato per salvare la porta e l'indirizzo IP dello switch. Accedere a Gestore di sistema di SANtricity utilizzando il gestore di griglie o il programma di installazione del dispositivo di griglia di archiviazione.

Nota: Alcune funzionalità SANtricity opzionali, come la sincronizzazione NTP per timestamp del registro precisi, non sono disponibili quando si sceglie di lasciare la porta 1 non cablata.

2

Porte di supporto e diagnostica

  • Porta seriale RJ-45

  • Porta seriale micro USB

  • Porta USB

Riservato per l'utilizzo del supporto tecnico.

3

Porte di espansione 1 e 2 dei dischi

SAS 12 GB/s.

Collegare le porte alle porte di espansione del disco sugli IOM nello shelf di espansione.

4

Porte di interconnessione 1 e 2

ISCSI da 25GbE Gbit

Collegare ciascuno dei controllori E4000 al controllore SG6200-CN.

Sono presenti quattro connessioni al controller SG6200-CN (due da ciascun E4000).

SG6260: IOM per ripiani di espansione opzionali

Lo shelf di espansione contiene due moduli di input/output (IOM) che si collegano ai controller di storage o ad altri shelf di espansione.

Connettori IOM

IOM posteriore
Didascalia Porta Tipo Utilizzare

1

Porte di espansione del disco 1-4

SAS 12 GB/s.

Collegare ciascuna porta ai controller di storage o allo shelf di espansione aggiuntivo (se presente).
