このセクションでは、 FlexPod Express のオプション機能について説明します。

メモ SAN ブートはオプションですが、ハードウェアのアップグレードや交換時にサーバー プロファイルを移動できるため、強く推奨されます。

iSCSI ブートオプション

iSCSIブートオプションの最小要件は以下のとおりです：

  • ネットアップストレージコントローラでアクティブ化された iSCSI ライセンス / 機能

  • ネットアップストレージコントローラ HA ペアの各ノードに、 2 ポート 10Gbps イーサネットアダプタを搭載します

  • iSCSI ブートに対応した Cisco UCS サーバ内のアダプタ

Cisco UCS X シリーズ ダイレクトおよびダイレクトアタッチ AFF/ASA/FAS オプション

NetApp ストレージ コントローラは、上流の SAN スイッチを必要とせずに、Cisco UCS ファブリック インターコネクトに直接接続できます。FlexPod Express は、UCS X-Series Direct との FC ブートおよび iSCSI ブートの両方をサポートしています。

ライセンスとハードウェアの要件は次のとおりです。

  • ネットアップストレージコントローラにはプロトコルライセンスが必要です。

  • サーバには Cisco UCS アダプタ（イニシエータ）が必要です。サポートされている Cisco UCS アダプタの一覧については、ネットアップを参照してください "IMT"。

  • ネットアップストレージコントローラにはターゲットアダプタが必要です。

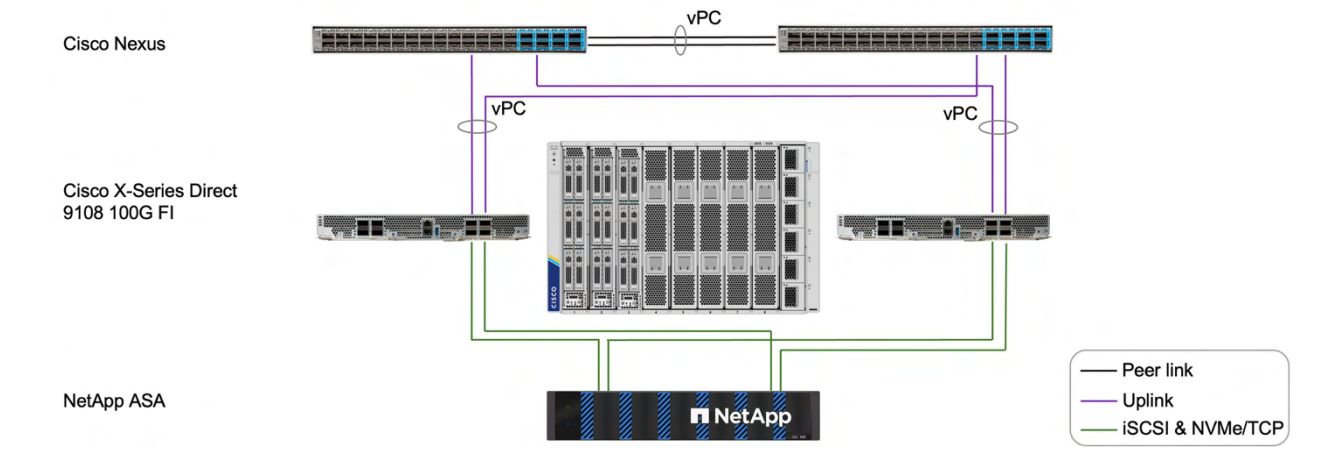

次の図は、IPベースSAN向けのUCS X-Series Directおよび直接接続されたASAトポロジーを示しています。

UCS X-Series ダイレクトおよびダイレクトアタッチ ASA IPベース SAN のトポロジー

  • 注： *

  • Cisco UCS はイーサネットスイッチングモードで設定されます。

  • ターゲットからファブリックインターコネクトへの iSCSI ポートは、 iSCSI データ用のイーサネットストレージポートとして構成されます。

次の図は、IPベースおよびFCベースのSAN向けのUCS X-Series DirectおよびASA直接接続トポロジーを示しています。

UCS X-Series ダイレクトおよびダイレクトアタッチ ASA の IP ベースおよび FC ベースの SAN トポロジー

  • 注： *

  • Cisco UCS は FC スイッチングモードで設定されます。

  • ターゲットからファブリックインターコネクトへの FC ポートは、 FC ストレージポートとして構成されます。

この構成の詳細については、 "Cisco UCS X-Series DirectおよびNetApp ASAを使用したFlexPod SAN解決策"を参照してください。

メモ 上記の例では NetApp ASA ストレージコントローラーを使用していますが、同じ構成は NetApp AFF および FAS ストレージコントローラーでもサポートされています。
