GPFS からNetApp ONTAP NFS へ

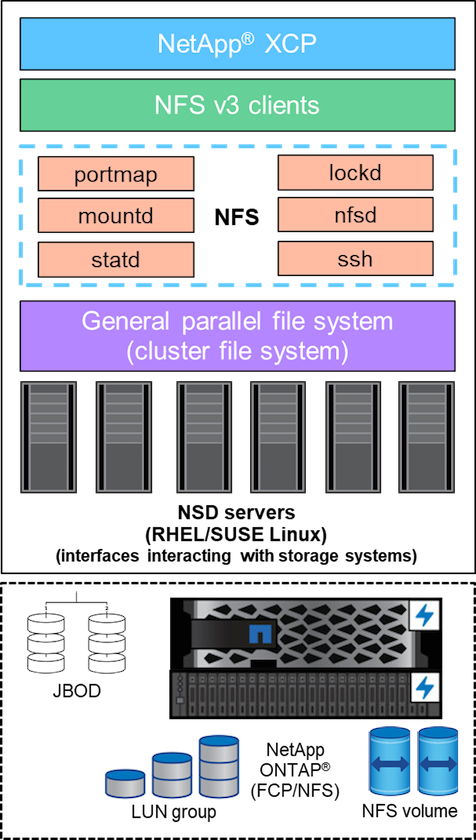

この検証では、GPFS に物理ディスクを提供するために、4 台のサーバーをネットワーク共有ディスク (NSD) サーバーとして使用しました。下の図に示すように、GPFS は NSD ディスク上に作成され、NFS エクスポートとしてエクスポートされるため、NFS クライアントがアクセスできるようになります。 XCP を使用して、GPFS でエクスポートされた NFS からNetApp NFS ボリュームにデータをコピーしました。
GPFSの基本
GPFS では次のノード タイプが使用されます。
-
*管理ノード*ノード間の通信に管理コマンドによって使用されるノード名を含むオプション フィールドを指定します。たとえば、管理ノード `mastr-51.netapp.com`クラスター内の他のすべてのノードにネットワーク チェックを渡すことができました。
-
*クォーラムノード*クォーラムの派生元となるノードのプールにノードが含まれるかどうかを決定します。クォーラム ノードとして少なくとも 1 つのノードが必要です。
-
*マネージャーノード*ノードが、ファイル システム マネージャーおよびトークン マネージャーを選択できるノード プールの一部であるかどうかを示します。複数のノードをマネージャー ノードとして定義することをお勧めします。マネージャーとして指定するノードの数は、ワークロードと保有する GPFS サーバー ライセンスの数によって異なります。大規模な並列ジョブを実行している場合は、Web アプリケーションをサポートする 4 ノード クラスターよりも多くのマネージャー ノードが必要になることがあります。
-
NSD サーバー GPFS で使用するために各物理ディスクを準備するサーバー。
-
*プロトコル ノード*任意の Secure Shell (SSH) プロトコルを介して NFS と直接 GPFS データを共有するノード。このノードには GPFS サーバー ライセンスが必要です。
GPFS、NFS、XCP の操作リスト
このセクションでは、GPFS を作成し、GPFS を NFS エクスポートとしてエクスポートし、XCP を使用してデータを転送する操作のリストを示します。
GPFSを作成する
GPFS を作成するには、次の手順を実行します。
-
サーバーの 1 つに、Linux バージョンの Spectrum-Scale Data Access をダウンロードしてインストールします。
-
すべてのノードに前提条件パッケージ (chef など) をインストールし、すべてのノードで Security-Enhanced Linux (SELinux) を無効にします。
-
インストール ノードをセットアップし、管理ノードと GPFS ノードをクラスター定義ファイルに追加します。
-
マネージャー ノード、クォーラム ノード、NSD サーバー、および GPFS ノードを追加します。
-
GUI、管理、GPFS ノードを追加し、必要に応じて追加の GUI サーバーを追加します。
-
別の GPFS ノードを追加し、すべてのノードのリストを確認します。
-
クラスター定義ファイルで、すべての GPFS ノードに設定するクラスター名、プロファイル、リモート シェル バイナリ、リモート ファイル コピー バイナリ、およびポート範囲を指定します。
-
GPFS 構成設定を表示し、追加の管理ノードを追加します。
-
データ収集を無効にして、データ パッケージを IBM サポート センターにアップロードします。
-
インストール前に NTP を有効にして構成を事前チェックします。
-
NSD ディスクを構成、作成、および確認します。
-
GPFSを作成
-
GPFS をマウントします。
-
GPFS に必要な権限を確認して提供します。
-
GPFSの読み取りと書き込みを確認するには、 `dd`指示。
GPFSをNFSにエクスポートする
GPFS を NFS にエクスポートするには、次の手順を実行します。
-
GPFSをNFSとしてエクスポートする `/etc/exports`ファイル。
-
必要な NFS サーバー パッケージをインストールします。
-
NFS サービスを開始します。
-
NFS クライアントを検証するために、GPFS 内のファイルを一覧表示します。
NFSクライアントを構成する
NFS クライアントを構成するには、次の手順を実行します。
-
GPFSをNFSとしてエクスポートするには、 `/etc/exports`ファイル。
-
NFS クライアント サービスを開始します。
-
NFS クライアントで NFS プロトコルを介して GPFS をマウントします。
-
NFS マウントされたフォルダー内の GPFS ファイルのリストを検証します。
-
XCP を使用して、GPFS からエクスポートされた NFS からNetApp NFS にデータを移動します。
-
NFS クライアント上の GPFS ファイルを検証します。
